（免費下載）GB 51171-2016 通信線路工程驗收規范
1 總 則
1.0.1 為了使通信線路工程建設符合國家相關政策，做到技術先進、經濟合理、節能環保，保證通信光(電)纜線路工程建設中的材料、施工和竣工驗收指標達到設計要求，制定本規范。
1.0.2 本規范適用于陸地新建通信線路工程及改建、擴建通信線路工程的驗收。
1.0.3 工程中使用器材的程式、規格、質量等應符合批準的工程設計文件的規定，不得使用未經鑒定合格的器材。
1.0.4 在我國抗震設防烈度7度(含7度)以上地區進行通信線路工程建設時，應按設計要求考慮通信設施的抗震性能。
1.0.5 通信線路工程的驗收除執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 微管 microducts
微管是一種尺寸小(其最大外徑不大于16.0mm)，重量輕的柔軟的圓形塑料管。
2.0.2 微管束 microduct bundles
微管束是由一定數量的微管捆扎集合在一起形成的束狀的微管。
2.0.3 管纜 cable of microduct
管纜是由一定數量的微管集合在一起，具有外護層，并采用一定的保護措施(例如擋潮層)制成的纜。
2.0.4 氣吹微型光纜 microduct optical fibre cable for in-stallation by blowing
氣吹微型光纜(簡稱微纜)是同時滿足適合用氣吹方法在微管中敷設，尺寸足夠微小、其直徑范圍為3.0mm～10.5mm，適宜其氣吹安裝的微管外徑范圍為7.0mm～16.0mm三個條件的光纜。
2.0.5 微型光纜接頭盒 closure for microduct optical fibre cables
兩根或多根微型光纜之間的保護性連接部分。
3 器材檢驗
4 線路路由
4.0.1 線路路由施工測量應以批準的設計和規劃部門批準的紅線為依據。當有路由變更時應辦理路由變更手續。
4.0.2 線路施工測量時應核定通信線路穿越鐵路、公路、河流、湖泊、大型水渠、地下管線等障礙的具體位置和保護措施。
4.0.3 線路施工測量時應核定防腐蝕、防白蟻、防強電、防雷等地段的長度以及保護措施。
4.0.4 直埋光(電)纜線路及硅芯塑料管道線路施工測量時，應隨地形測量地面距離；管道光(電)纜線路應測量人(手)孔中心間的距離；架空桿路應測量兩電桿間的直線距離。
4.0.5 直埋光(電)纜、硅芯塑料管道與其他建筑設施間的最小凈距應符合表4.0.5的規定。

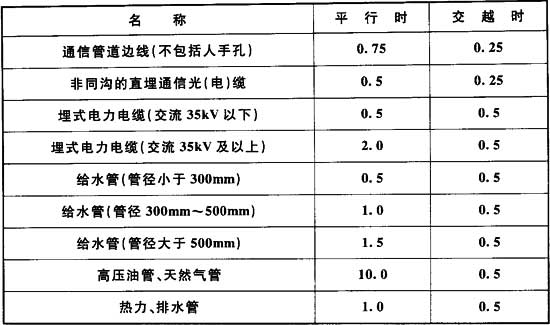

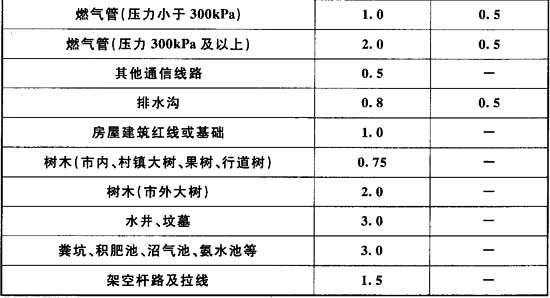

表4.0.5 直埋光(電)纜、硅芯塑料管道與其他建筑設施間的最小凈距
注：1 直埋光(電)纜采用鋼管保護時，與水管、燃?xì)夤?、輸油管交越時的凈距不得小于0.15m；
2 對于桿路、拉線、孤立大樹和高聳建筑，還應符合防雷要求；
3 大樹指胸徑0.3m及以上的樹木；
4 穿越埋深與光(電)纜相近的各種地下管線時，光(電)纜應在管線下方通過并采取保護措施；
5 最小凈距達不到表中要求時，應按設計要求采取行之有效的保護措施。
4.0.6 架空通信線路與其他設施接近、交越時，其間隔距離應符合下列規定。
1 桿路與其他設施的最小水平凈距應符合表4.0.6-1的規定。

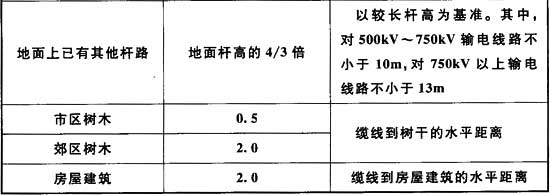

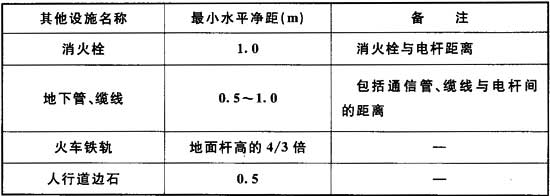

表4.0.6-1 桿路與其他設施的最小水平凈距
注：在地域狹窄地段，擬建架空光纜與已有架空線路平行敷設時，當間距不能滿足以上要求，桿路共享或改用其他方式敷設光(電)纜線路，應滿足隔距要求。

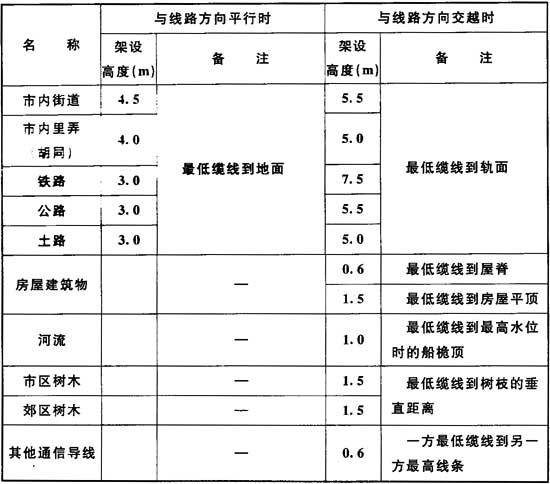

2 架空光(電)纜架設高度不應低于表4.0.6-2的規定。
表4.0.6-2 架空光(電)纜架設高度

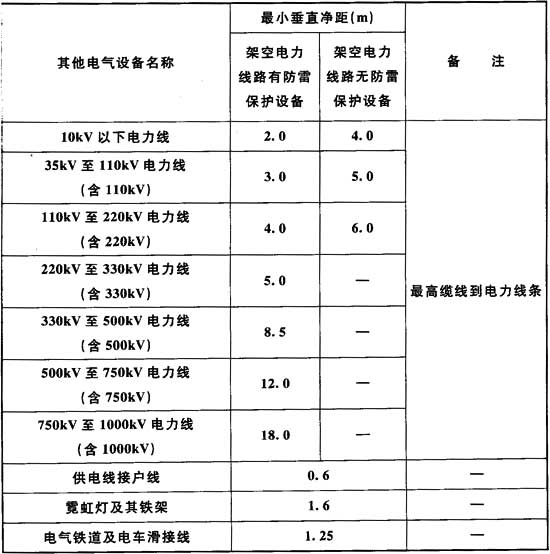

3 架空光(電)纜交越其他電氣設施的最小垂直凈距不應小于表4.0.6-3的規定。
表4.0.6-3 架空光(電)纜交越其他電氣設施的最小垂直凈距
注：1 供電線為被覆線且最小凈距不符合表要求時，光(電)纜應在供電線上方交越；
2 光(電)纜與供電線交越時，跨越檔兩側電桿及吊線安裝應做加強保護裝置；
3 通信線應架設在電力線路的下方位置，應架設在電車滑接線和接觸網的上方位置。
4.0.7 直埋光(電)纜接頭坑、硅芯塑料管道人(手)孔應安排在地勢較高、較平和地質穩固之處，應避開水塘、河渠、道路及接頭等有可能受到擾動的地點。
5 土(石)方
6 架空桿路
7 光(電)纜敷設
8 線路保護與防護
9 光(電)纜交接箱與分線設備
10 光(電)纜接續
11 光(電)纜進局及成端
12 光(電)纜測試
13 竣工文件編制
13.0.1 通信線路工程完工后，承包單位應及時編制竣工文件一式三份?？⒐の募煽⒐ぜ夹g(shù)文件、竣工測試記錄和竣工圖等資料組成。
13.0.2 竣工文件應符合下列規定：
1 竣工文件內容應齊全，詳實準確，應真實準確地反映工程情況。
2 竣工文件應外觀及版面整潔，規格一致，標記詳細，字跡清楚，數據準確，互相對應。
3 竣工文件編制及裝訂應符合建設工程歸檔要求。
13.0.3 竣工技術文件應包括下列內容：
1 工程說明；
2 開工報告；
3 建筑安裝工程量總表；
4 已安裝設備明細表；
5 工程設計變更單；
6 重大工程質量事故報告；
7 停(復)工報告；
8 隨工檢查記錄／隱蔽工程檢驗簽證；
9 交(完)工報告；
10 交接書；
11 驗收證書；
12 洽商記錄。
13.0.4 光(電)纜竣工測試記錄除符合本規范第12章的規定外，還應符合下列規定：
1 光(電)纜竣工測試記錄應能真實反映線路性能，系統性能以及施工工藝對光(電)特性的影響。
2 光(電)纜竣工測試記錄應清楚、完整、數據準確。
3 光纜竣工測試記錄宜以一個中繼段為裝訂單元。

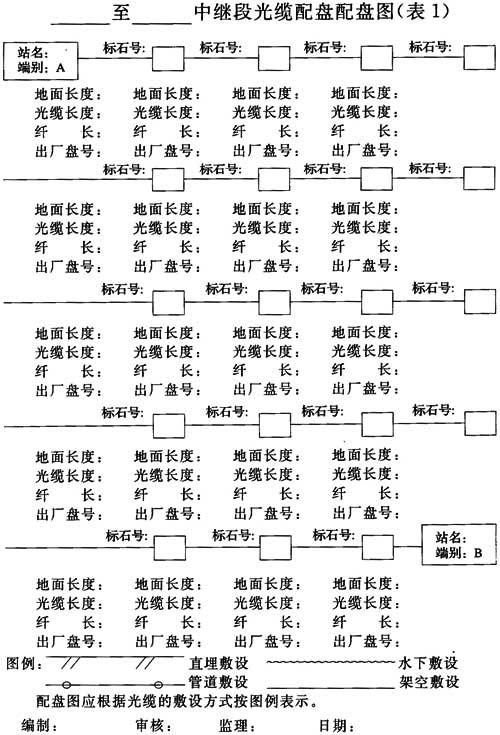

4 光纜竣工測試記錄應包括中繼段光纜配盤圖等，格式應符合本規范附錄E的規定。
5 電纜竣工測試記錄格式應符合本規范表12.2.1的規定。
13.0.5 光(電)纜、硅芯管道竣工圖應符合下列規定：
1 竣工圖應能反映敷設方式、地形地貌和障礙物等，圖紙上應標明地面距離。
2 竣工圖的內容應真實、準確，與實際情況相符合，數據準確。
3 水底光(電)纜應包括水下路由剖面圖，包括水深、埋設深度。
4 硅芯管道工程應繪制硅芯管排列及人(手)孔設置圖。
5 所有竣工圖紙均應加蓋“竣工圖章”。竣工圖章的基本內容應包括“竣工圖”字樣、施工單位、編制人、審核人、編制日期、監理單位、監理人等內容。
6 光纜工程竣工圖宜以一個中繼段為裝訂單位。
14 工程驗收
附錄A 銅芯全塑電纜單盤及全程檢驗指標
A.0.1 銅芯全塑電纜的主要電氣特性應符合表A.0.1的規定。

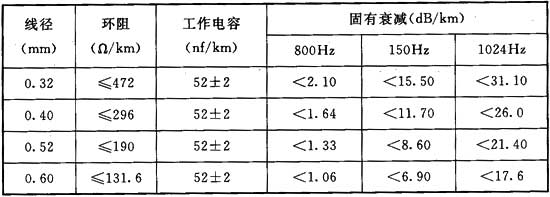

表A.0.1 銅芯全塑電纜的主要電氣特性
注：1.表列各數值均為20℃測試值；
2.表列工作電容為平均值；
3.表列固有衰減800Hz為參考值；
4.150Hz的0.32mm線徑填充型電纜為15.8dB／km。

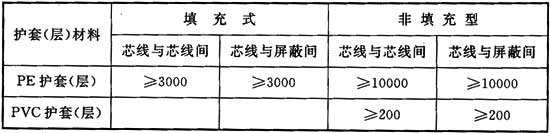

A.0.2 銅芯全塑電纜的絕緣指標應符合表A.0.2的規定。
表A.0.2 銅芯全塑電纜的絕緣指標MΩ·km
注：使用500V高阻計測試。
附錄B 避雷線接地電阻要求及延伸線(地下部分)長度
附錄B 避雷線接地電阻要求及延伸線(地下部分)長度

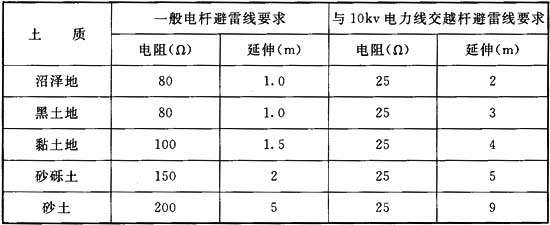

表B 避雷線接地電阻要求及延伸線(地下部分)長度
附錄C 光(電)纜吊線及其他設備的接地電阻值要求
C.0.1 交接箱地線接地電阻不應大于10Ω。
C.0.2 用戶保安器接地電阻不應大于50Ω。

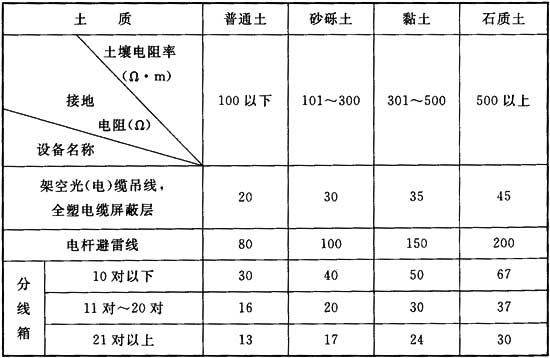

C.0.3 其他線路設備接地電阻不應大于表C.0.3中的數值。
表C.0.3 光(電)纜吊線及萁他設備的接地電阻值要求
附錄D 架空光(電)纜線路吊線原始安裝垂度

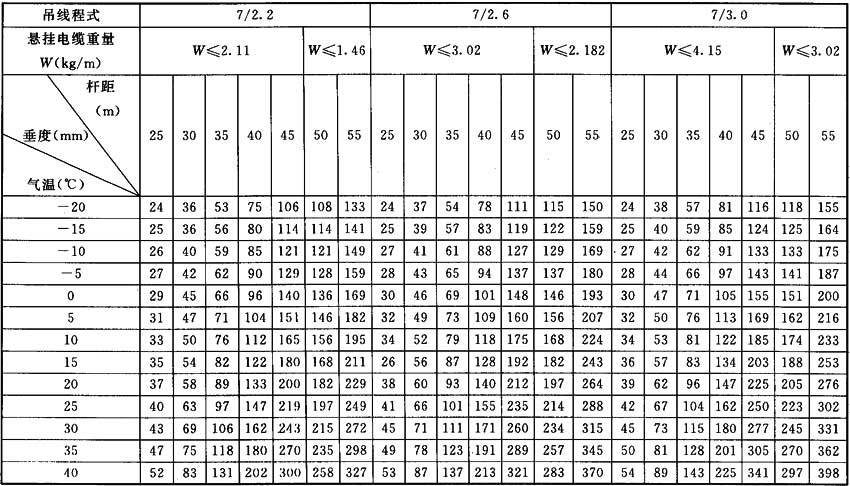

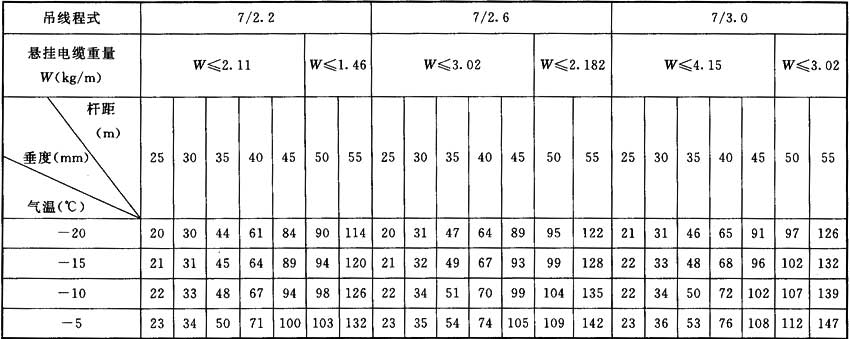

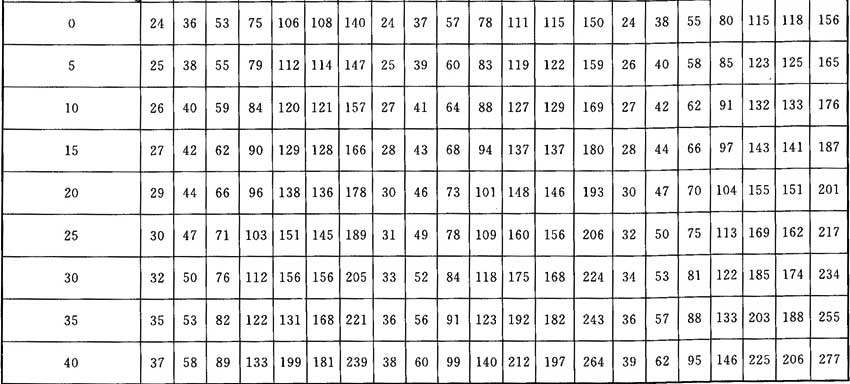

D.0.1 無冰凌區吊線原始垂度標準應符合表D.0.1的規定。

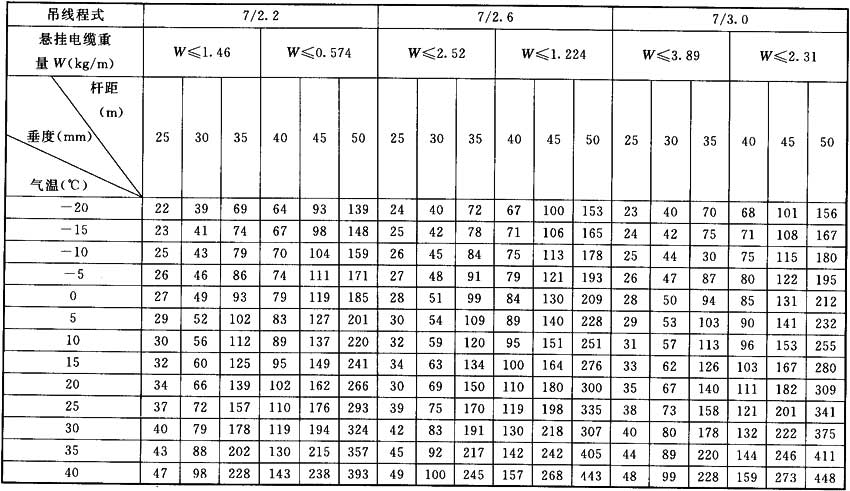

表D.0.1 無冰凌區吊線原始垂度標準
D.0.2 輕負荷區吊線原始垂度標準應符合表D.0.2的規定。

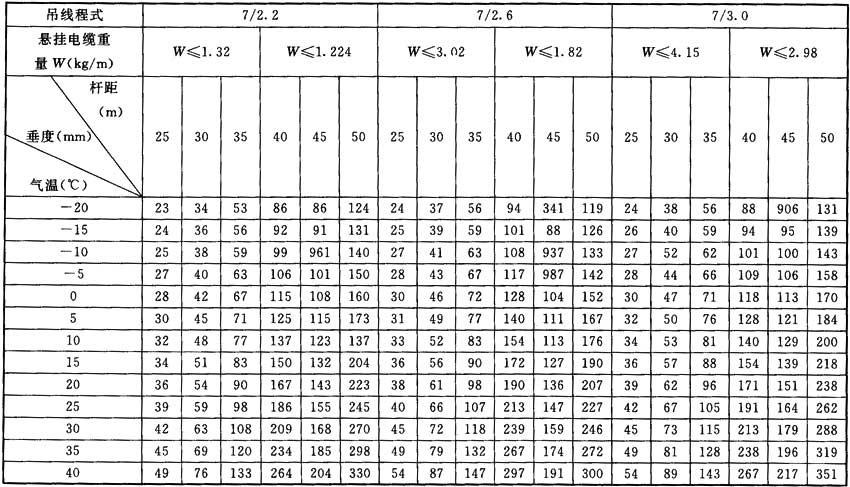

表D.0.2 輕負荷區吊線原始垂度標準
D.0.3 中負荷區吊線原始垂度標準應符合表D.0.3的規定。
表D.0.3 中負荷區吊線原始垂度標準
D.0.4 重負荷區吊線原始垂度標準應符合表D.0.4的規定。
表D.0.4 重負荷區吊線原始垂度標準

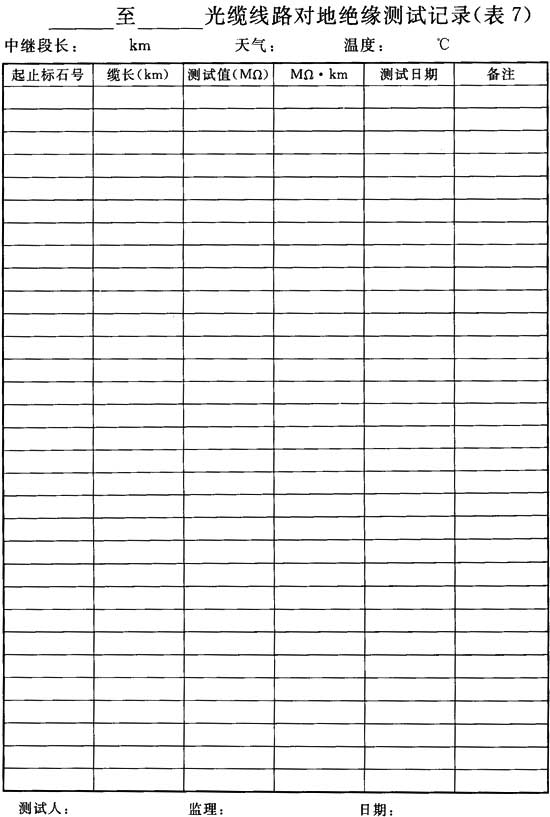

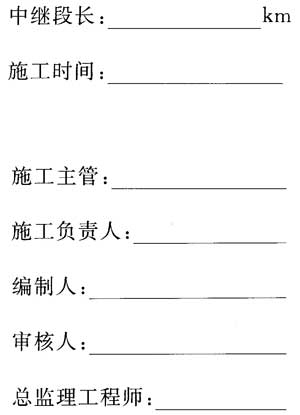

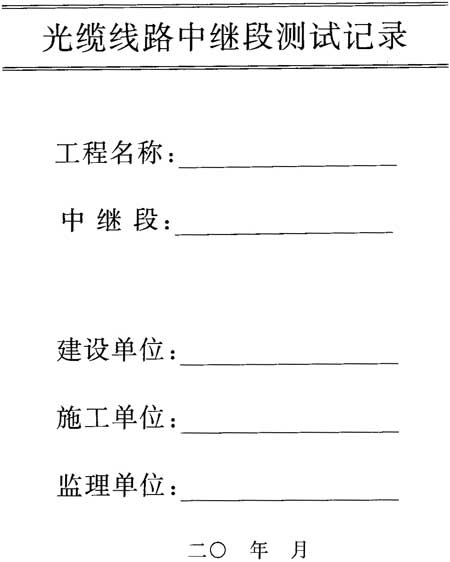

附錄E 光纜線路中繼段測試記錄表

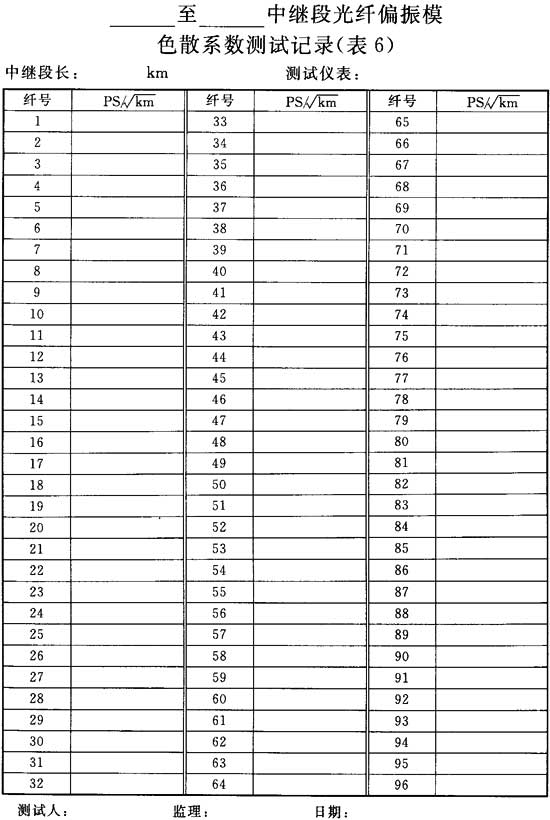

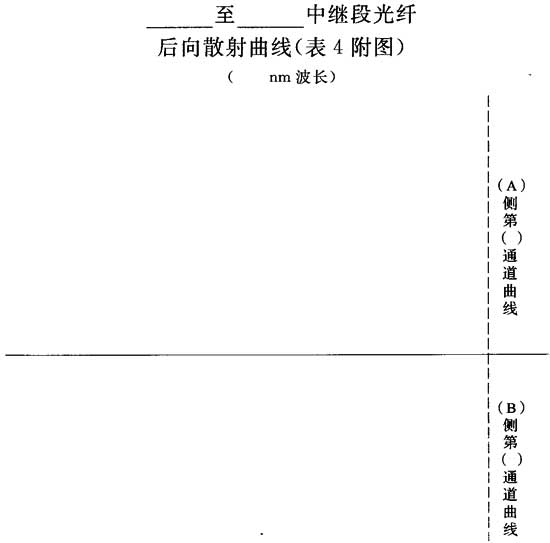

E.0.1 光纜線路中繼段測試記錄表應符合表E.0.1-1～表E.0.1-10的格式。
表E.0.1-1：

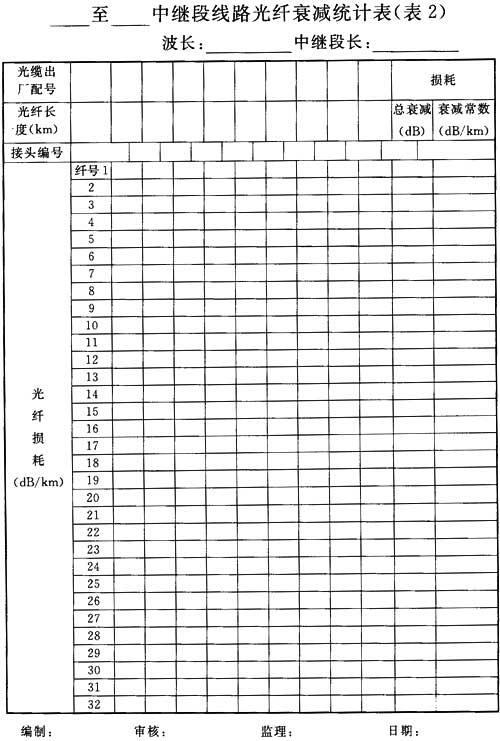

表E.0.1-2：

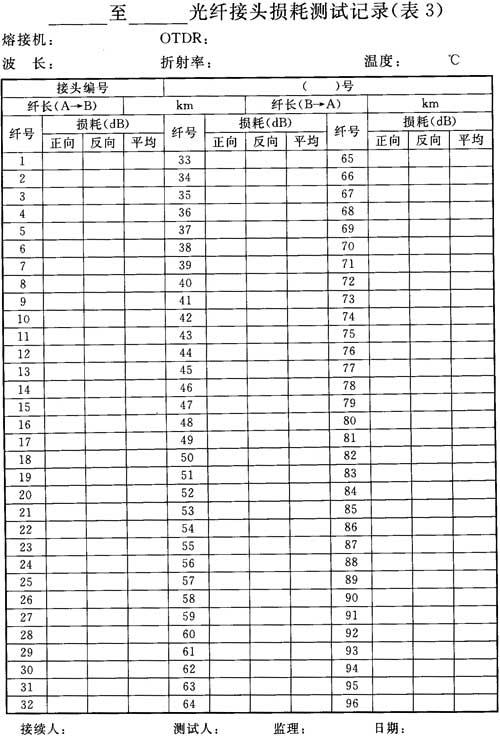

表E.0.1-3：

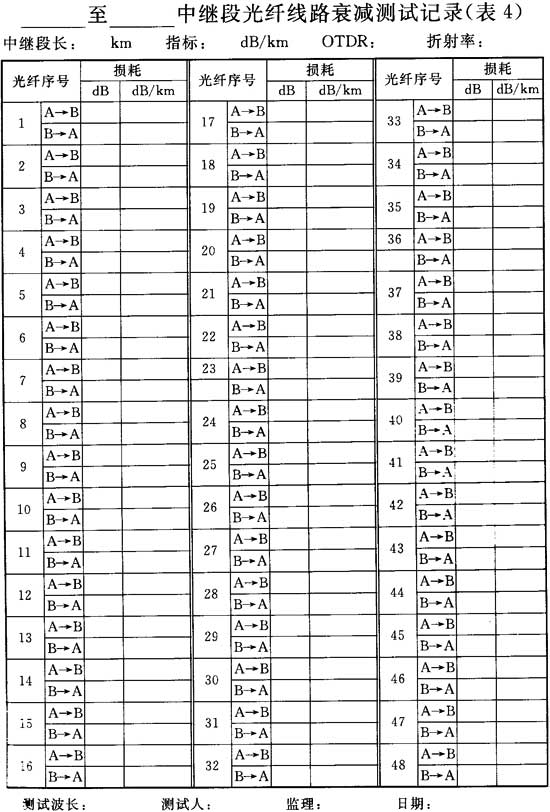

表E.0.1-4：
表E.0.1-5：
表E.0.1-6：
表E.0.1-7：
表E.0.1-8：
表E.0.1-9：
表E.0.1-10：
附錄F 氣塞氣壓允許下降值
附錄F 氣塞氣壓允許下降值
表F 氣塞氣壓允許下降值
| 氣賽電纜長度 | 24h允許下降值標準 |
| 小于15m | 2kPa |
| 大于15m | 1kPa |
注：充入氣壓為70kPa。
附錄G 全塑電纜在24小時內允許下降的氣壓標準
附錄G 全塑電纜在24小時內允許下降的氣壓標準
表G 全塑電纜在24小時內允許下降的氣壓標準
注：充入氣壓為40kPa～50kPa(20℃)。
