（免費下載）GB 50194-2014 建設工程施工現場供用電安全規范
公告
中華人民共和國住房和城鄉建設部
公 告
第406號
住房城鄉建設部關于發布國家標準《建設工程施工現場供用電安全規范》的公告
現批準《建設工程施工現場供用電安全規范》為國家標準，編號為GB50194-2014，自2015年1月1日起實施，其中，第4.0.4、8.1.10、8.1.12、10.2.4、10.2.7、11.2.3、11.4.2條為強制性條文，必須嚴格執行。原《建設工程施工現場供用電安全規范》GB50194—93同時廢止。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年4月15日
前言
前 言
本規范是根據住房城鄉建設部《關于印發<2009年工程建設標準規范制訂、修訂計劃〉的通知》（建標〔2009〕88號）的要求，由中國電力企業聯合會和河南省第二建設集團有限公司會同各有關單位在國家標準《建設工程施工現場供用電安全規范》GB50194-93的基礎上修訂而成。
在本規范修訂過程中，編制組進行了廣泛調查研究和專題研討，認真總結了施工現場供用電安全實踐經驗，參考了有關國際標準和國外先進經驗，并廣泛征求意見。
本規范共分13章和1個附錄，主要技術內容包括：總則，術語，供用電設施的設計、施工、驗收，發電設施，變電設施，配電設施，配電線路，接地與防雷，電動施工機具，辦公、生活用電及現場照明，特殊環境，供用電設施的管理、運行及維護，供用電設施的拆除等。
本次修訂的主要技術內容包栝：
1.增加了“術語”、“供用電設施的設計、施工、驗收”、“供用電設施的拆除”三章內容；
2.增加了外電線路防護方面的要求；
3.提出了施工現場低壓配電系統可以釆用的接地型式；
4.更正了“零線接零保護”、“保護零線”等習慣用語在標準中的使用；
5.提出了對使用工業連接器的要求以及配電箱防護等級的要求。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房城鄉建設部負責管理和對強制性條文的解釋?zhuān)芍袊?guó)電力企業聯合會負責日常管理，由中國電力企業聯合會負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國電力企業聯合會（地址:北京市西城區白廣路二條1號，郵政編碼：100761)，以便今后修訂時參考。
本規范主編單位、參編單位、主要起萆人和主要審查人：
主編單位： 中國電力企業聯合會
河南省第二建設集團有限公司
參編單位： 中國電力科學研究院
北京雙圓工程咨詢監理有限公司
中國葛洲壩集團國際工程有限公司
山東送變電工程公司
天津電力建設公司
浙江省火電建設公司
三峽電力職業學院
江蘇省送變電工程公司
中國核工業第五建設有限公司
主要起草人： 柴雪峰 周衛新 王益民 王進弘 劉光武
趙 軍 盛國林 劉忠聲 白 永 田 曉
潘遠東 荊 津 劉利強 陳建中
主要審査人： 王金元 陳發宇 王厚余 劉國紅 劉葉語
劉文山 任 紅 劉世華 姚宏民 蘇 勇
王振生 許建軍 余常政
1 總則
1.0.1 為在建設工程施工現場供用電中貫徹執行“安全第一、預防為主、綜合治理”的方針，確保在施工現場供用電過程中的人身安全和設備安全，并使施工現場供用電設施的設計、施工、運行、維護及拆除做到安全可靠，確保質量，經濟合理，制定本規范。
1.0.2 本規范適用于一般工業與民用建設工程，施工現場電壓在10kV及以下的供用電設施的設計、施工、運行、維護及拆除,不適用于水下、井下和礦井等工程。
1.0.3 施工現場供用電應符合下列原則：
1 對危及施工現場人員的電擊危險應進行防護；
2 施工現場供用電設施和電動機具應符合國家現行有關標準的規定，線路絕緣應良好。
1.0.4 建設工程施工現場供用電設施的設計、施工、運行、維護及拆除，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 電 擊 electric shock
電流通過人體或動物軀體而引起的生理效應。
2.0.2 直接接觸 direct contact
人或動物與帶電部分的接觸。
2.0.3 間接接觸 indirect contact
人或動物與故障情況下變?yōu)閹щ姷耐饴秾?dǎo)電部分的接觸。
2.0.4 預裝箱式變電站 prefabricated cubical substation
由高壓開關設備、電力變壓器、低壓開關設備、電能計量設備、無功補償設備、輔助設備和聯結件等元件組成的成套配電設備，這些元怦在工廠內被預先組裝在一個或幾個箱殼內，用來從高壓系統向低壓系統輸送電能。
2.0.5 防護等級 degreeof protection
按標準規定的檢驗方法，外殼對接近危險部件、防止固體異物進人或水進入所提供的保護程度。
2.0.6 IP代碼 IP code
表明外殼對人接近危險部位、防止固體異物進人或水進人的防護等級以及與這些防護有關的附加信息的代碼系統。
2.0.7 中性導體（N) neutral conductor
電氣上與中性點連接并能用于配電的導體。
2.0.8 保護導體（PE) protective conductor
為了安全目的，用于電擊防護所設置的導體。
2.0.9 保護接地中性導體(PEN) PEN conductor
兼有保護導體(PE)和中性導體(N)功能的導體。
2.0.10 外電線路 external line
施工現場供用電線路以外的電力線路。
2.0.11 外露可導電部分 exposedconductivepart
設備上能觸及的可導電部分，它在正常狀況下不帶電，但在基本絕緣損壞時會帶電。
2.0.12 接地裝置 earth-terminationsystem
接地體和接地線的總和。
2.0.13 保護接地 protective earthing
為了電氣安全，將系統、裝置或設備的一點或多點接地。
2.0.14 接地電阻 earth resistance
接地體或自然接地體的對地電阻和接地線電阻的總和。接地電阻的數值等于接地裝置對地電壓與通過接地體流入地中電流的比值。
2.0.15 接地極 earth electrode
埋人土壤或特定的導電介質中、與大地有電接觸的可導電部分。
2.0.16 自然接地體 natural earthing electrode
可作為接地用的直接與大地接觸的各種金屬構件、金屬井管、鋼筋混凝土建筑的基礎、金屬管道和設備等口
2.0.17 安全隔離變壓器 safety isolation transformer
設計成提供SELV(安全特低電壓）的隔離變壓器。
2.0.18 特低電壓 extra-low voltage
不超過現行國家標準《建筑物電氣裝置的電壓區段》GB/T18379
(IEC60449)規定的有關I類電壓限值的電壓。
2.0.19 安全特低電壓系統 SELV system
由隔離變壓器或發電機、蓄電池等隔離電源供電的交流或直流特低電壓回路。其回路導體不接地，電氣設備外殼不有意連接保護導體(PE)接地，但可與地接觸。
2.0.20 特殊環境 specialenvironment
本規范中將高原，易燃、易爆，腐蝕性和潮濕環境列為特殊環境。
2.0.21高 原 plateau
按照地理學概念，海拔超過1000m的地域。
2.0.22 腐蝕環境 corrosive environment
由干化學腐蝕性物質和大氣中水分的存在而使得設備或材料產生破壞或變質的地點或處所，稱為化學腐蝕環境，可簡稱為腐蝕環境。，
2.0.23 潮濕環境 damp environment
本規范僅指相對濕度大于95%的空氣環境、場地積水環境、泥濘的環境。
3 供用電設施的設計、施工、驗收
4 發電設施
4.0.1 施工現場發電設施的選址應根據負荷位置、交通運輸、線路布置、污染源頻率風向、周邊環境等因素綜合考慮。發電設施不應設在地勢低洼和可能積水的場所。
4.0.2 發電機組的安裝和使用應符合下列規定：
1 供電系統接地型式和接地電阻應與施工現場原有供用電系統保持一致
2 發電機組應設置短路保護、過負荷保護。
3 當兩臺或兩臺以上發電機組并列運行時，應采取限制中性點環流的措施。
4 發電機組周?chē)坏糜忻骰?，不得存放易燃、易爆物。發電場所應設置可在帶電場所使用的消防設施，并應標識清晰、醒目，便于取用。
4.0.3 移動式發電機的使用應符合下列規定：
1 發電機停放的地點應平坦，發電機底部距地面不應小于0.3m；
2 發電機金屬外殼和拖車應有可靠的接地措施；
3 發電機應固定牢固；’
4 發電機應隨車配備消防滅火器材；
5 發電機上部應設防雨棚，防雨棚應牢固、可靠。
4.0.4 發電機組電源必須與其他電源互相閉鎖，嚴禁并列運行。
5 變電設施
5.0.1 變電所的設計應符合現行國家標準《10kV及以下變電所設計規范》GB50053的有關規定。
5.0.2 變電所位置的選擇應符合下列規定：
1 應方便日常巡檢和維護；
2 不應設在易受施工干擾、地勢低洼易積水的場所。
5.0.3 變電所對于其他專業的要求應符合下列規定：
1 面積與高度應滿足變配電裝置的維護與操作所需的安全距離；
2 變配電室內應配置適用于電氣火災的滅火器材；
3 變配電室應設置應急照明；
4 變電所外醒目位置應標識維護運行機構、人員、聯系方式等信息；
5 變電所應設置排水設施。
5.0.4 變電所變配電裝置的選擇和布置應符合下列規定：
1 當采用箱式變電站時，其外殼防護等級不應低于本規范附錄A外殼防護等級(IP代碼)IP23D，且應滿足施工現場環境狀況要求；
2 戶外安裝的箱式變電站，其底部距地面的高度不應小于0.5m；
3 露天或半露天布置的變壓器應設置不低于1.7m高的固定圍欄或圍墻，并應在明顯位置懸掛警示標識；
4 變壓器或箱式變電站外廓與圍欄或圍墻周?chē)鷳?yīng)留有不小于lm的巡視或檢修通道^
5.0.5 變電所變配電裝置的安裝應符合下列規定：
1 油浸電力變壓器的現場安裝及驗收應符合現行國家標準《電氣裝置安裝工程電力變壓器、油浸電抗器、互感器施工及驗收規范》GB50148的有關規定。
2 箱式變電站外殼應有可靠的保護接地。裝有成套儀表和繼電器的屏拒、箱門，應與殼體進行可靠電氣連接。
3 戶外箱式變電站的進出線應采用電纜，所有的進出線電纜孔應封堵。
4 箱式變電站基礎所留設通風孔應能防止小動物進人。
5.0.6 變電所變配電裝置的投運應符合下列規定：
1 變電所變配電裝置安裝完畢或檢修后，投入運行前應對其內部的電氣設備進行檢査和電氣試驗，合格后方可投人運行。
2 變壓器第一次投運時，應進行5次空載全電壓沖擊合閘，并應無異常情況；第一次受電后持續時間不應少于lOmin。
6 配電設施
7 配電線路
8 接地與防雷
9 電動施工機具
10 辦公、生活用電及現場照明
11 特殊環境
12 供用電設施的管理、運行及維護
12.0.1 供用電設施的管理應符合下列規定：
1 供用電設施投入運行前，應建立、健全供用電管理機構，設立運行、維修專業班組并明確職責及管理范圍。
2 應根據用電情況制訂用電、運行、維修等管理制度以及安全操作規程。運行、維護專業人員應熟悉有關規章制度。
3 應建立用電安全崗位責任制，明確各級用電安全負責人。
12.0.2 供用電設施的運行、維護工器具配置應符合下列規定：
1 變配電所內應配備合格的安全工具及防護設施。
2 供用電設施的運行及維護，應按有關規定配備安全工器具及防護設施,并定期檢驗。電氣絕緣工具不得挪作他用。
12.0.3 供用電設施的日常運行、維護應符合下列規定：
1 變配電所運行人員單獨值班時，不得從事檢修工作。
2 應建立供用電設施巡視制度及巡視記錄臺賬。
3 配電裝置和變壓器，每班應巡視檢查1次。
4 配電線路的巡視和檢查，每周不應少于1次。
5 配電設施的接地裝置應每半年檢測1次。
6 剩余電流動作保護器應每月檢測1次。
7 保護導體(PE)的導通情況應每月檢測1次。
8 根據線路負荷情況進行調整,宜使線路三相保持平衡。
9 施工現場室外供用電設施除經常維護外，遇大風、暴雨、冰雹、雪、霜、霧等惡劣天氣時，應加強巡視和檢查；巡視和檢査時，應穿絕緣靴且不得靠近避雷器和避雷針。
10 新投入運行或大修后投入運行的電氣設備，在72h內應加強巡視，無異常情況后,方可按正常周期進行巡視。
11 供用電設施的淸掃和檢修，每年不宜少于2次，其時間應安排在雨季和冬季到來之前。
12 施工現場大型用電設備應有專人進行維護和管理。
12.0.4 在全部停電和部分停電的電氣設備上工作時，應完成下列技術措施且符合相關規定；
1 一次設備應完全停電，并應切斷變壓器和電壓互感器二次側開關或熔斷器；
2 應在設備或線路切斷電源，并經驗電確無電壓后裝設接地線，進行工作；
3 工作地點應懸掛“在此工作”標示牌，并應采取安全措施。
12.0.5 在靠近帶電部分工作時，應設專人監護。工作人員在工作中正常活動范圍與設備帶電部位的最小安全距離不得小于0.7m。
12.0.6 接引、拆除電源工作，應由維護電工進行,并應設專人進行監護。
12.0.7 配電箱柜的箱柜門上應設警示標識。
12.0.8 施工現場供用電文件資料在施工期間應由專人妥善保管。
13 供用電設施的拆除
13.0.1 施工現場供用電設施的拆除應按已批準的拆除方案進行。
13.0.2 在拆除前，被拆除部分應與帶電部分在電氣上進行可靠斷開、隔離，應懸掛警示牌，并應在被拆除側掛臨時接地線或投接地刀閘。
13.0.3 拆除前應確保電容器已迸行有效放電。
13.0.4 在拆除臨近帶電部分的供用電設施時，應有專人監護，并應設隔離防護設施。
13.0.5 拆除工作應從電源側開始。
13.0.6 在臨近帶電部分的應拆除設備拆除后，應立即對拆除處帶電設備外露的帶電部分進行電氣安全防護。
13.0.7 在拆除容易與運行線路混淆的電力線路時，應在轉彎處和直線段分段進行標識。
附錄A 外殼防護等級（IP代碼）

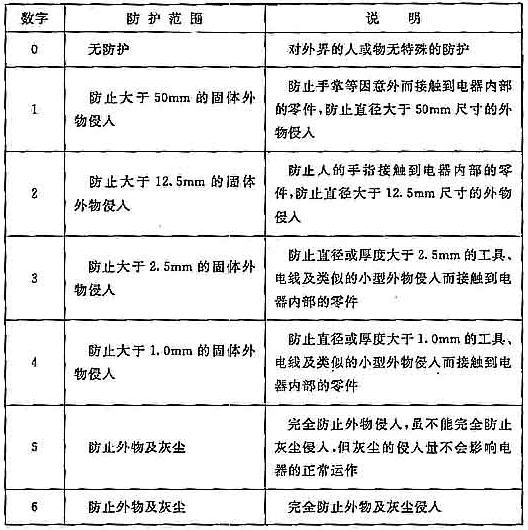

A.0.1 外殼防護等級第一位數字所表示的對防止固體異物進入的要求應符合表A.0.1的規定
表A.0.1 第一位數字多表示的對防止固體異物進入的要求

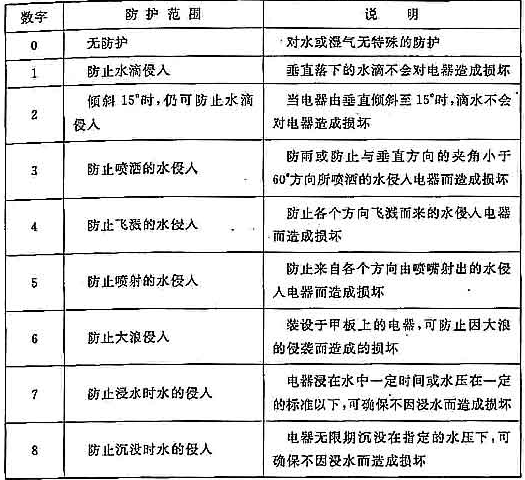

A.0.2 第二位數字所表示的對防止水進入的要求應符合表A.0.2的規定
表A.0.2 第二位數字所表示的對防止水進入的要求

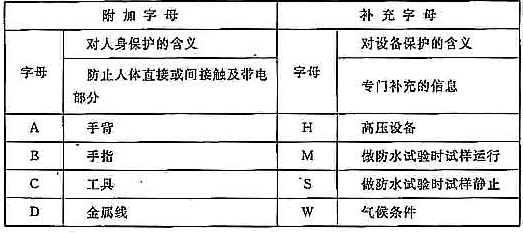

A.0.3 附加和補充字母所表示的含義應符合表A.0.3的規定
表A.0.3 附加和補充字母所表示的含義
