（免費下載）GB 50793-2012 會議電視會場系統工程施工及驗收規范
公告
中華人民共和國住房和城鄉建設部公告
第1433號
關于發布國家標準《會議電視會場系統工程施工及驗收規范》的公告
現批準《會議電視會場系統工程施工及驗收規范》為國家標準，編號為GB 50793-2012，白2012年12月1日起實施。其中，第4.1.2、4.1.3、4.6.1(2、3)、4.8.1(3、5)條（款）為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
二〇一二年六月二十八日
前言
前 言
本規范是根據住房和城鄉建設部《關于印發（2008年工程建設標準規范制訂、修汀計劃（第二批）>的通知》(建標[2008]105號)的要求，由中國電子科技集團公司第三研究所、工業和信息化部電子工業標準化研究院電子工程標準定額站會同有關單位共同編制而成。
本規范在編制過程中，編制組進行了廣泛的調查研究，認真總結實踐經驗，并參考國內外有關標準，廣泛征求國內有關單位和專家的意見，最后經審查定稿。
本規范共分7章和3個附錄，主要內容包括：總則、術語、施工準備、施工、系統調試與試運行、檢驗和測量、驗收等。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
小規范由住房和城鄉建設部負責管理和對強制性條文的解釋?zhuān)晒I(yè)和信息化部負責日常管理，由巾國電子科技集團公司第三研究所負責具體技術內容的解釋。在本規范執行過程巾，如發現有需要修改和補充之處，請將意見、建議和有關資料寄至中國電子科技集團公司第三研究所（地址：北京市朝陽區酒仙橋北路乙七號，郵政編碼：100015，E-mail：zhanglibin@ritvea. com.cn），以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國電子科技集閉公司第三研究所工業和信息化部電子工業標準化研究院電子工程標準定額站
參編單位：北京奧特維科技有限公司
中國電子學會聲頻工程分會
國家廣播電視產品質量監督檢驗中心
北京飛利信科技股份有限公司
盛云科技有限公司
廣州蘭天電子科技有限公司
廣州大學聲像與燈光技術研究所
主要起草人：張利濱 王炳南 范寶元 劉芳 顧克明 李湘平 薛長立 李強 徐永生 鐘厚瓊 李敬霞 宋麗紅 甄和平 孫偉 曹忻軍 杜寶強 陳建民 彭妙顏
主要審查人：林杰 沈
hao 郭維鈞 黃與群 崔廣中 陳建利 張文才 陸鵬飛 鄧祥發
1 總則
1.0.4 會議電視會場系統工程的施工及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.3 會議電視回聲 echo of videoconference
在會議電視系統中，發言會場的聲音信號通過傳輸網絡傳到多個接收會場，經接收會場擴聲系統并由傳輸網絡回傳后形成的回聲。
3 施工準備
4 施工
5 系統調試與試運行
6 檢驗和測量
7 驗收
附錄A 工程表格式

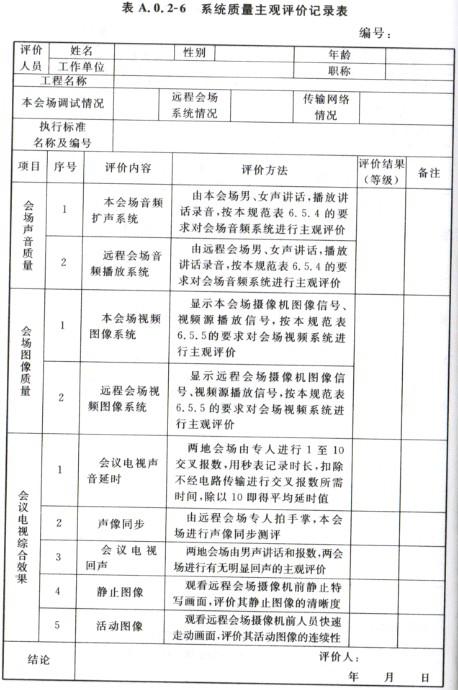

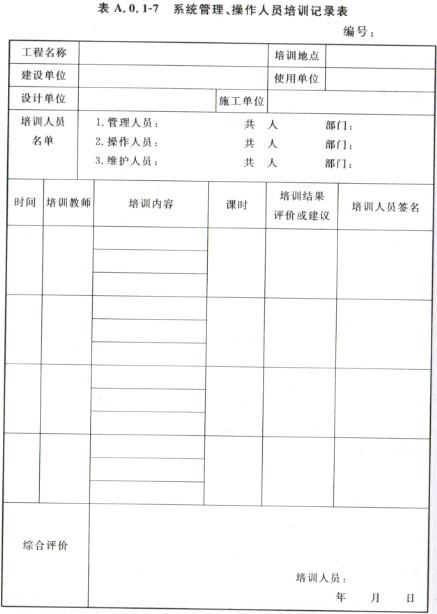

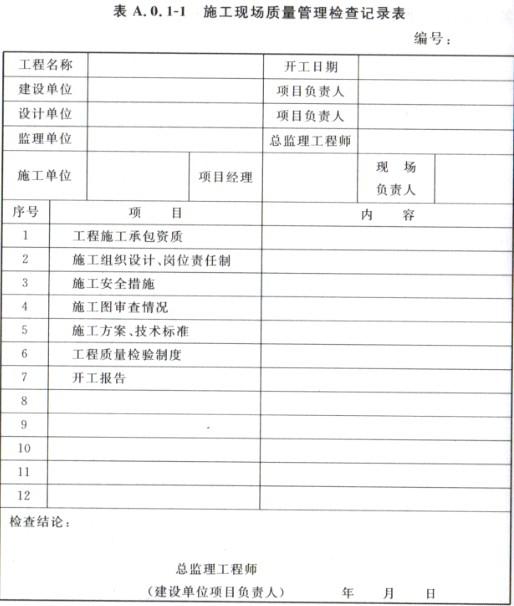

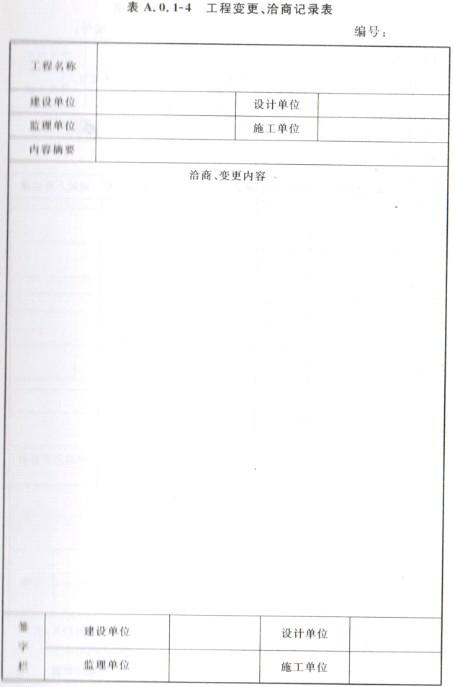

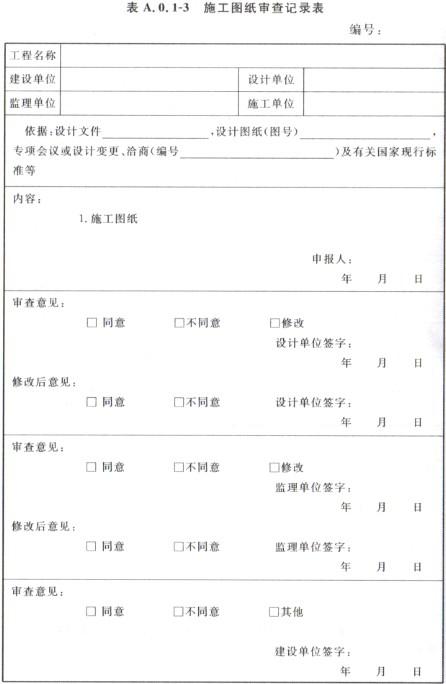

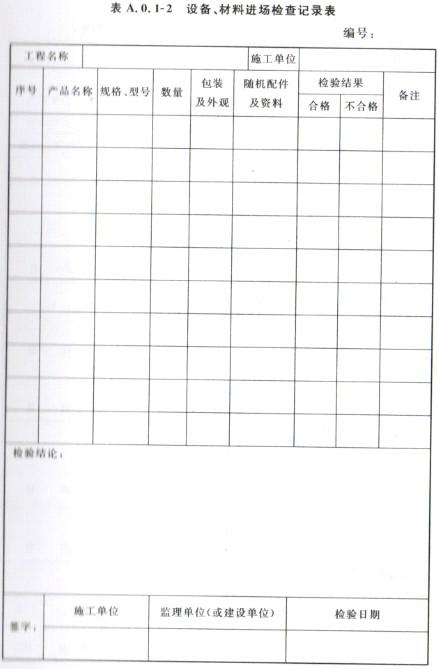

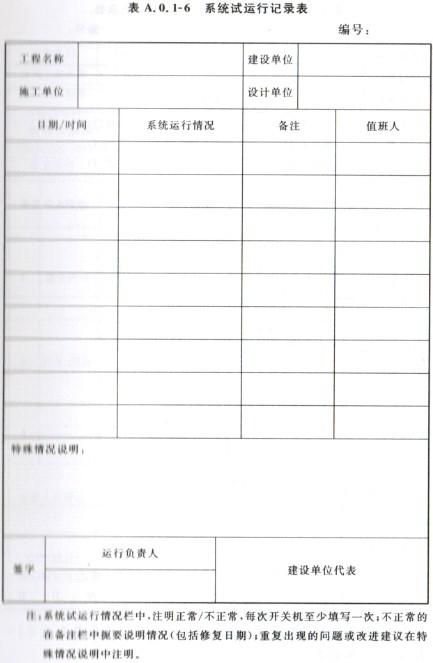

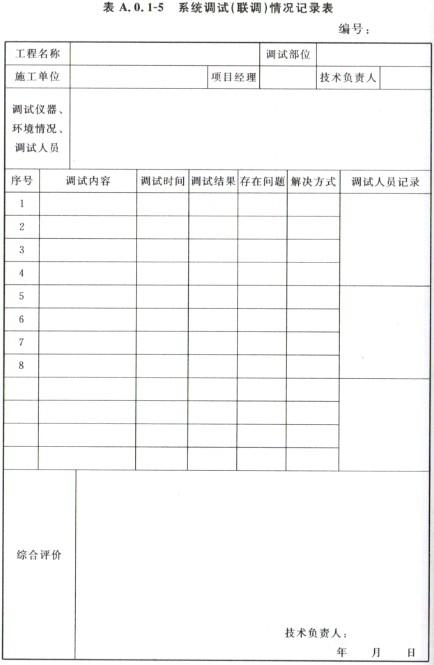

A.O.1 工程實施管理檢查記錄的表格應符合表A.0.1-1～表A.0.1-7的要求。

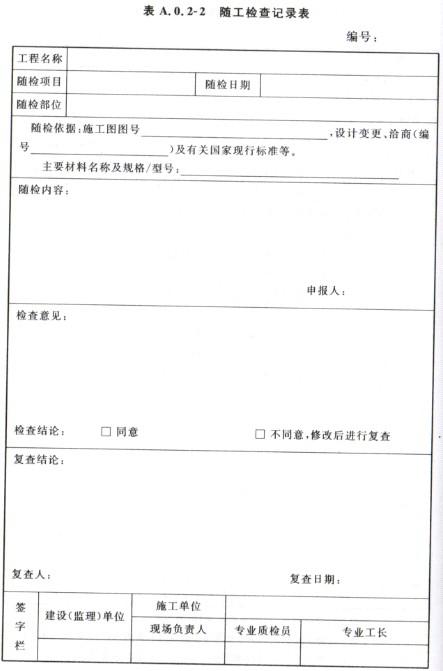

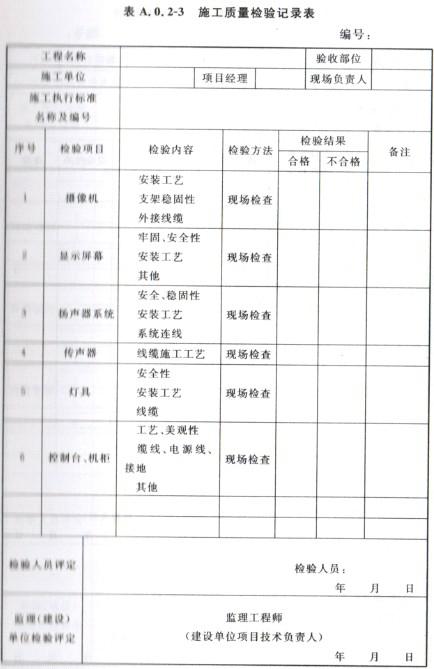

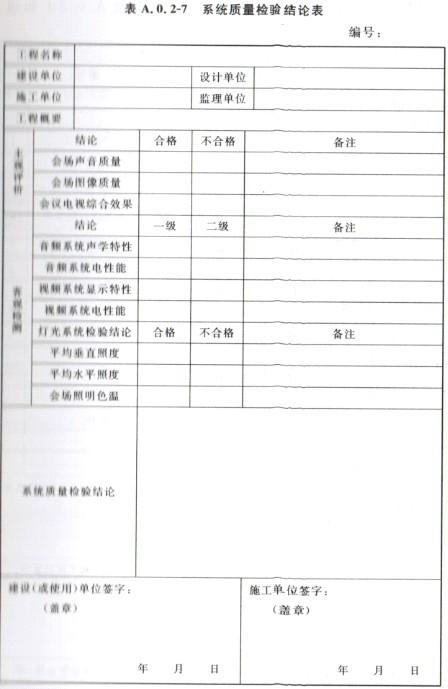

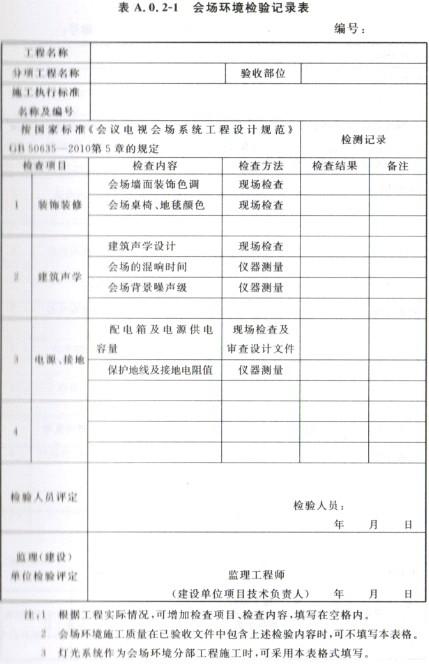

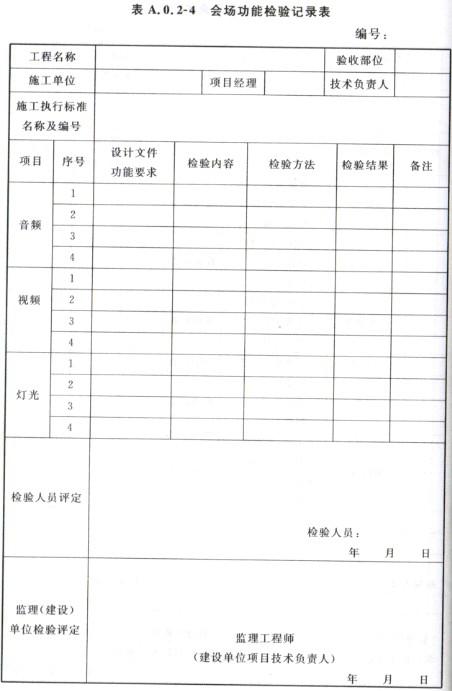

A.0.2 工程質量控制及質量檢測記錄的表格應符合表A.0.2-1～表A.0.2-7的要求。

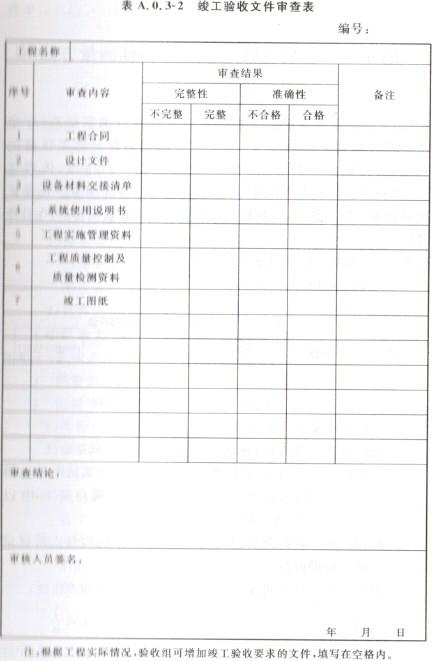

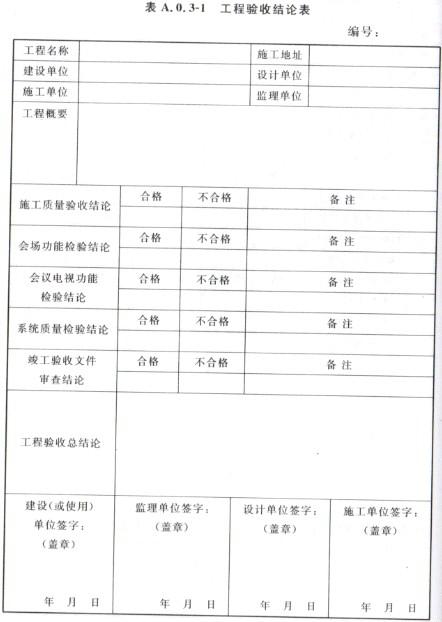

A.0.3 工程竣工驗收記錄的表格應符合表A.0.3-1和表A.0.3-2的要求。
附錄B 會場音頻系統聲學特性測量方法
B.0.1 會場音頻系統聲學特性指標應按現行國家標準《廳堂擴聲特性測量方法》 GB/T 4959有關測量條件和測量?jī)x器的規定，對傳輸頻率特性、聲場不均勻度、最大聲壓級、傳聲增益、擴聲系統語言傳輸指數和總噪聲級進行客觀測量。在保證測量精確度的條件下，應根據會議電視會場音頻系統特點，作具體規定。
B.0.2 傳輸頻率特性測量應符合下列規定：
1 測量原理框圖見圖B.0.2。
2 測量步驟及計算應符合下列規定：
1)按圖B.0.2連接，系統處于正常穩定工作狀態。
2)將粉紅噪聲的電信號，饋入會場音頻擴聲系統電輸入端口，調節增益，使聽眾區內產生較其背景噪聲高15dB以上的聲壓級，并保持不變。
3)用聲級計頻譜分析儀，測得聽眾區內不同測量點所規定頻率范圍內各1/3倍頻程窄帶聲壓級。
4) 按下式計算不同頻率點上所有測量點的平均聲壓級：
5）以
(dB)為縱坐標，頻率f為橫坐標繪制響應曲線，即為傳輸頻率特性。
B.0.3 聲場不均勻度測量應符合下列規定：
1 測量原理框圖見圖B.0.2。
2 測量步驟及計算應符合下列規定：
1）按本規范B.0.2 條第2款第1項～第3項測量步驟，測得聽眾區各測量點lkHz、2kHz和4kHz 三個中心頻率點各1/3 倍頻程窄帶聲壓級。
2）計算出1kHz、2kHz和4kHz三個中心頻率點間的聲壓級最大差值，即為該會場的聲場不均勻度。
B.0.4 最大聲壓級測量應符合下列規定：
1 測量原理框圖見圖B.0.2。
2 測量步驟及計算應符合下列規定：
1）將粉紅噪聲信號饋人擴聲系統電輸入端口。
2）調節增益，使功率放大器輸出電壓相當于揚聲器系統設計使用功率或額定功率的電壓值。
3）在會場內聽眾席各測量點，在額定傳輸頻率范圍內，測得各1/3 倍頻程的窄帶的有效值聲壓級。
4）按本規范式（B.0.2）計算得各1/3倍頻程頻率點各測量點的平均有效值聲壓級；然后按下式計算得到額定傳輸頻率范圍內最大有效值總聲壓級，即為最大聲壓級。
B.0.5傳聲增益測量應符合下列規定：

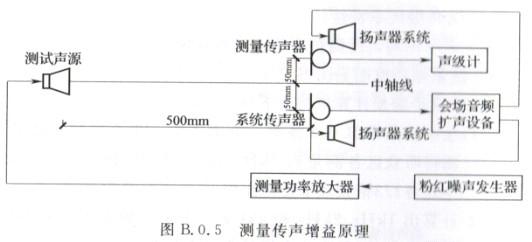

1 測量原理框圖見圖B.0.5。
2 測量步驟及計算應符合下列規定：
1)按圖B.0.5連接，把測試聲源高頻揚聲器在距離主席臺前排被測系統傳聲器后500mm處，距離高度1200mm，將系統傳聲器和測量傳聲器分別置于測試聲源高頻揚聲器中軸線兩側的對稱位置，且兩傳聲器等高距中軸線各50mm。測量時，應使用該音頻系統實際使用的傳聲器，測量其傳聲增益。
2)測試聲源不發聲信號時，調節擴聲系統輸出增益，他系統達到臨界反饋點，然后把系統增益降低6 dB，使系統達到最高可用增益，然后保持“啞音”狀態。
3)調節測試聲源輸出，用測量傳聲器監測，使測試盧源在系統傳聲器處產生一個較該會場的背景噪聲高25 dB以上的聲壓級，并在音頻系統所規定的頻率范圍內，測得各1/3倍頻程或1/l倍頻程中心頻率點的窄帶聲壓級，并保持聲壓級不變。
4)消除“啞音”狀態，使擴聲系統恢復到正常最高可用增益狀態，在會場內聽眾席各測量點上在規定的傳輸頻率范圍內，按1/3倍頻程或1/1倍頻程中心頻率點，逐點測出其窄帶聲壓級。
5)采用本規范式(B.0.2)按不同頻率分別計算得到各測量點的平均聲壓級，然后用本規范式(B.0.4)計算得到規定頻率范圍聽眾席平均聲壓級。
6)同樣采用本規范式(B.0.4)計算得到規定頻率范圍的系統傳聲器處的平均聲壓級。
7)系統傳聲器處平均聲壓級與聽眾席的平均聲壓級之差，
即為該會場音頻系統傳輸頻率范圍的傳聲增益。
B.0.6 擴聲系統語言傳輸指數測量應符合下列規定：

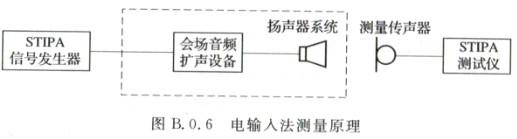

1 本規范采用直接輸入電信號方式測量的電輸入法，測量原理框圖見圖B.0.6。
2 測量步驟及計算應符合下列規定：
1)按圖B.0.6原理框圖連接。
2)會場音頻擴聲系統處于最高可用增益工作狀態。
3)擴聲系統語言傳輸指數(STIPA)信號發生器的發送信號，通過會場音頻擴聲系統的輸入端口輸入擴聲系統，調節信號輸出，使觀眾區內產生的聲壓級比環境噪聲大15dB。
4)在擴聲系統處于穩定工作狀態時測量擴聲系統語言傳輸指數值，每測量點測量三次，求算術平均值，為該點的擴聲系統語言傳輸指數值。
5)各測量點的算術平均值，為該會場的擴聲系統語言傳輸指數值。
B.0.7 總噪聲級測量應按現行國家標準《廳堂擴聲特性測量方法》GB/T 4959的有關規定執行。
附錄C 會議電視聲音延時和聲像同步測量方法
C.0.1 會議電視聲音延時測量應符合下列規定：

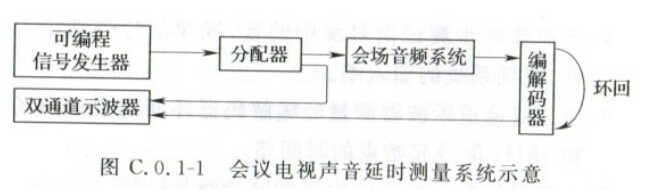

1測量原理框圖見圖C.0.1-1。
2 測量步驟應符合下列規定：
1)將可編程信號發生器輸出信號接人會場音頻系統的輸入端。
2)通過雙通道示波器測量可編程信號發生器輸出信號和經編解碼器環回信號的時問差。
3)示波器讀取的差值即為會議電視聲音延時測量結果。
3會議電視聲音延時測試信號特征應符合下列規定：
1)可編程信號的周期為T(mén)，調制信號為lkHz的正弦波信號。
2)周期T應大于系統延時。

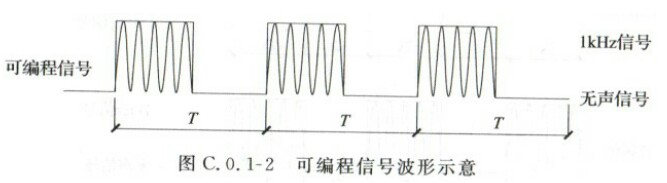

3)可編程信號波形見圖C.0.1-2。
C.0.2 聲像同步測量應符合下列規定：

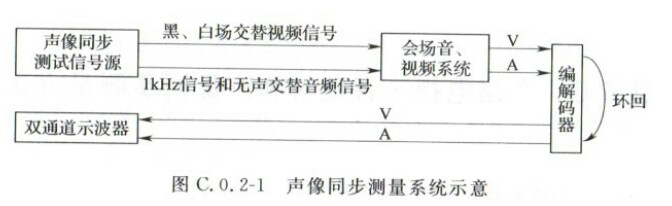

1 測量原理框圖見圖C.0.2-1。
2 測量步驟應符合下列規定：
1)將聲像同步測試信號源中的音、視頻信號分別接人會場音、視頻系統的輸入端。
2)通過雙通道示波器測量經編解碼器環回的視頻白場與音頻lkHz信號起始點的時間差。
3)示波器讀取的差值即為聲像同步測量結果。
3 聲像同步測試信號特征應符合下列規定：
1)視頻信號為100％平場信號和0平場信號循環跳變，每2s跳變一次。
2)音頻信號為lkHz 正弦波信號和無聲信號循環跳變，每2s跳變一次。

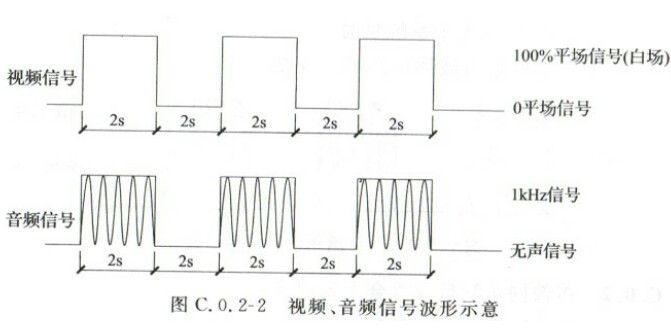

3)視頻信號與音頻信號之間存在特定關系，見圖C.0.2-2，其中視頻l00%平場信號與音頻lkHz正弦波信號同步，視頻0平場信號與音頻無聲信號同步。
