1 總 則
1.0.1 為加強通信局(站)防雷與接地工程質量監督管理，統一工程施工質量與驗收要求，保證工程質量和防雷與接地裝置安全運行，制定本規范。
1.0.2 本規范適用于新建、擴建和改建通信局(站)防雷與接地工程的驗收。
1.0.3 通信局(站)防雷與接地工程驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 聯合接地 common earthing
將通信局(站)各類通信設備不同的接地方式，包括通信設備的工作接地、保護接地、屏蔽體接地、防靜電接地、信息設備邏輯地等和建筑物金屬構件及各部分防雷裝置、防雷器的保護接地等連接在一起，并與建筑物防雷接地共同合用建筑物的基礎接地體及外設接地系統的接地方式。
2.0.2 接閃器 air-termination system
用于承接直擊雷放電，從而使被保護物免受雷擊的裝置。包括避雷針、避雷帶(線)、避雷網以及用作接閃的金屬屋面和金屬構件等。
2.0.3 引下線 down-conductor system
連接接閃器與接地裝置的金屬導體。
2.0.4 直擊雷防護裝置 direct stroke protection system
接閃器和引下線的總和。
2.0.5 接地體 earthing electrode
為達到與地連接的目的，一根或一組與土壤(大地)密切接觸并提供與土壤(大地)之間的電氣連接的導體。
2.0.6 接地網 earthing grid
由埋在地中的互相連接的裸導體構成的一組接地體，用以為電氣設備或金屬結構提供共同的地。
2.0.7 接地引入線 earthing connection
接地網與總接地匯流排之間相連的導體。
2.0.8 接地裝置 earth-termination system
接地引入線和接地網的總和。
2.0.9 等電位連接 equipotentiai bonding
將分開的裝置或多個導電物體用導體或防雷器連接起來以減小雷電流在它們之間產生的電位差。
2.0.10 接地線 earth conductor
接地線是等電位連接中使用的線纜，指通信局(站)的設備、電梯軌道、吊車、金屬地板、金屬門框架、金屬管道、金屬電纜橋架、外墻上的欄桿等大尺寸的內部導電物就近可靠連到接地匯流排或接地匯集線上之間的線纜。
2.0.11 接地排 earth terminal
匯集各類接地線的導體。
2.0.12 接地匯集線 mail earthing conductor
接地匯集線是指作為接地導體的條狀銅排或扁鋼等，在通信局(站)內通常作為接地系統的主干線，按照敷設方式可以分類為水平接地匯集線、垂直接地匯集線、環形接地匯集線或條形接地匯集線。
2.0.13 接地系統 earthing system
系統、裝置和設備的接地所包含的所有電氣連接和器件，包括埋在地中的接地體、接地線、與接地體相連的電纜屏蔽層、及與接地體相連的設備外殼或裸露金屬部分、建筑物鋼筋、構架在內的復雜系統。
2.0.14 滾球法 rolling sphere method
電氣幾何理論應用在建筑物防雷分析的簡化分析方法。滾球法涉及沿被保護物體表面滾動一規定半徑的假想球，此球在避雷針、避雷線、圍欄和其他接地的金屬體支持下，上下滾動以供計算雷電保護范圍用。一個設備若在球滾動所形成的保護曲面之下，它受到保護，觸及球或穿入其表面的設備得不到保護。
2.0.15 土壤電阻率 earth resistivity
表征土壤導電性能的一個參數，它的值等于單位立方體土壤相對兩面間的電阻，單位是Ω·m。
2.0.16 工頻接地電阻 power frequency earthing resistance
工頻電流流過接地裝置時，接地體與遠方大地之間的電阻。其數值等于接地裝置相對于遠方大地的電壓與通過接地體流入地中的電流的比值。
2.0.17 防雷器 surge protective device，SPD
在雷電過電壓、操作過電壓等情況下對通信系統實施保護的器件。通過抑制瞬態過電壓以及旁路浪涌電流來保護設備的裝置，它至少含有一個非線性元件。
3 基本規定
3.0.1 通信局(站)的接地系統必須采用聯合接地的方式。
3.0.2 通信局(站)的供電方式應符合現行國家標準《通信局(站)防雷與接地工程設計規范》GB 50689的有關規定。
3.0.3 通信局(站)防雷與接地工程采用的主要設備及材料應符合下列規定：
1 設備及材料的型號、規格應符合工程設計要求，當需使用替代材料時，應經建設單位和設計單位同意，并應辦理變更手續后使用；
2 設備及材料進場時應進行檢驗，并應檢驗合格后使用；
3 室外鋼材料、緊固件應采用熱鍍鋅制品或不銹鋼制品；
4 鍍鋅制品的鍍鋅層應覆蓋完整、表面無銹斑。
3.0.4 防雷與接地系統中采用螺栓連接時，應對接觸表面進行打磨處理并應加裝防松零件。
3.0.5 防雷與接地系統中采用焊接方式連接或固定時，應去除涂料、油漆、瓷釉等非導電涂層，焊接應牢固，焊縫應飽滿、光滑，焊接部位應無虛焊、氣孔現象。
3.0.6 鋼材之間采用搭接焊連接時，搭接長度及焊接方法應符合下列規定：
1 扁鋼與扁鋼搭接，其搭接長度不應少于扁鋼寬度的2倍，并不應少于三側施焊；
2 圓鋼與圓鋼搭接，其搭接長度不應少于圓鋼直徑的10倍，并應雙側施焊；
3 圓鋼與扁鋼搭接，其搭接長度不應少于圓鋼直徑的10倍，并應雙側施焊；
4 扁鋼與角鋼焊接時，扁鋼寬面應緊貼角鋼外側面，并應兩面雙側施焊；
5 扁鋼與鋼管焊接時，除應在其接觸部位兩側進行焊接外，還應焊以由扁鋼彎成的弧形卡子或直接由扁鋼本身彎成弧形與鋼管焊接，并應保證鋼管3／4以上的表面與扁鋼接觸。
3.0.7 防雷與接地系統中的金屬表面涂鍍層有損傷處和焊接處應做好防腐處理。防腐處理宜采用涂刷瀝青或防銹漆等防腐涂料的方法，涂刷防腐涂層前應清除金屬表面的塵埃、油污、氧化皮、銹蝕層、污染物、松脫的舊漆膜以及焊點處的藥皮，防腐涂層的涂刷應均勻、附著良好、無漏涂、無皺皮、無流墜、無氣泡。
3.0.8 防雷與接地系統中當采用放熱焊接時，熔接接頭應將被連接導體的連接部位完全包裹，應保證連接部位的金屬完全熔化，并應連接牢固。
4 接地裝置
5 直擊雷防護裝置
6 等電位連接
7 線纜的接地與保護
8 防 雷 器
8.0.1 防雷器及其連接導線的型號、規格和安裝位置應符合工程設計要求，接地線應采用黃綠雙色線。
8.0.2 防雷器的表面應平整、光潔、無劃傷、無裂痕和燒灼痕跡。防雷器的標識應完整和清晰，狀態指示應正確。
8.0.3 電源防雷器應安裝牢固，其引接線和接地線的敷設應短直、美觀、牢固、可靠，多余的線纜應截斷，不得盤繞。對于模塊式防雷器，引接線長度應小于1m，接地線的長度應小于1.5m；對于箱式防雷器，引接線和接地線長度均應小于1.5m。
8.0.4 防雷器的引接線和接地線應通過接線端子連接牢固，接線端子應壓接或焊接。
8.0.5 電源第一級防雷器應具備下列功能：
1 電源用第一級模塊式防雷器應具有劣化指示、損壞告警、熱熔保護、過流保護、遙信等功能，并可選配雷電記數功能。
2 電源用第一級箱式防雷器應具有劣化指示、損壞告警、熱熔保護、過流保護、保險跳閘告警、遙信等功能，并可選配雷電記數功能。
8.0.6 電源防雷器保護模式應依據通信局(站)供電方式按設計要求進行選擇，對于TT系統供電方式應選用3＋1模式的防雷器。
8.0.7 移動通信基站、接入網站等中小型站點所使用的交流防雷器的最大持續運行工作電壓，不宜小于385V。
8.0.8 電源系統在使用多級保護時，各級防雷器之間應保持不小于5m的退耦距離或增設退耦器件。
8.0.9 在電源防雷器引接線上串接的空氣開關或保險絲的標稱電流不宜大于前級供電線路空氣開關或保險絲的1：1.6。
8.0.10 信號防雷器應串接在被保護設備與信號通道之間，且應緊靠被保護設備安裝。信號防雷器接地線長度應小于0.5m。
9 工程驗收
附錄A 接地電阻的測量
A.0.1 接地電阻值應采用三極法的原理或三角法的原理進行測試，測試時應采用幾個方向的測量值互相比較、互相校核，也可采用三角法和三級法對比互校。
A.0.2 采用三極法的原理(圖A.0.2)測試接地電阻時，電流極與接地網邊緣之間的距離d13應取接地網最大對角線長度D的4倍～5倍，電壓極到接地網的距離d12宜為電流極到接地網的距離的50％～60％。測量時，宜將電壓級沿接地網和電流極的連線移動三次，每次宜移動d13的5％。

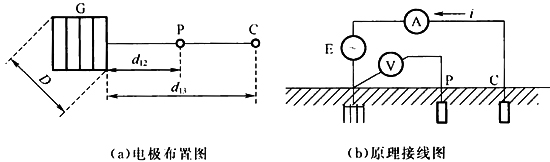

圖A.0.2 三極法的原理接線圖
G-被測接地裝置；P-測量用的電壓極；C-測量用的電流極；E-測量用的工頻電源；
A-交流電流表；V-交流電壓表；D-被測接地網的最大對角線長度
A.0.3 采用三極法的原理測試接地電阻，當d13取接地網最大對角線長度D的4倍～5倍有困難時，在土壤電阻率較均勻的地區，d13可取2D，d12取D；在土壤電阻率不均勻的地區或城區，d13可取3D，d12取1.7D。

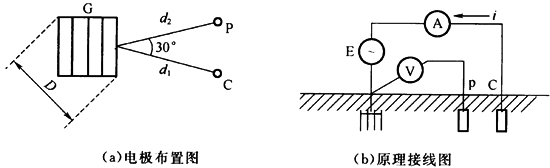

A.0.4 采用三角法的原理(圖A.0.4)測試接地電阻時，電流極與接地網邊緣之間的距離d1和電壓極與接地網邊緣之間的距離d2應相等，且d1和d2的值應大于等于接地網最大對角線長度D的2倍，夾角應為30°。
圖A.0.4 三角法的原理接線圖
G-被測接地裝置；P-測量用的電壓極；C-測量用的電流極；E-測量用的工頻電源；
A-交流電流表；V-交流電壓表；D-被測接地網的最大對角線長度
A.0.5 測量接地網的接地電阻值時，應保證電流極和電壓極接地可靠，測試儀表連線應選用絕緣導線。雨后不應立即進行接地電阻測試。
附錄B 通信局(站)防雷與接地工程隨工檢驗表

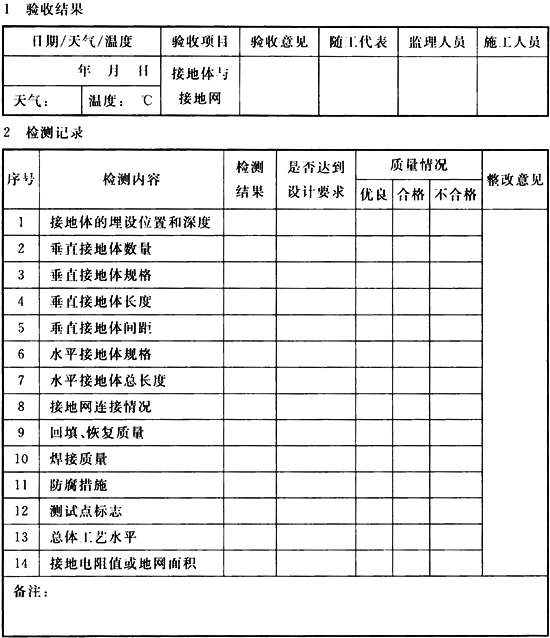

B.0.1 接地體與接地網檢查驗收應符合表B.0.1的規定。
表B.0.1 接地體與接地網檢查驗收表

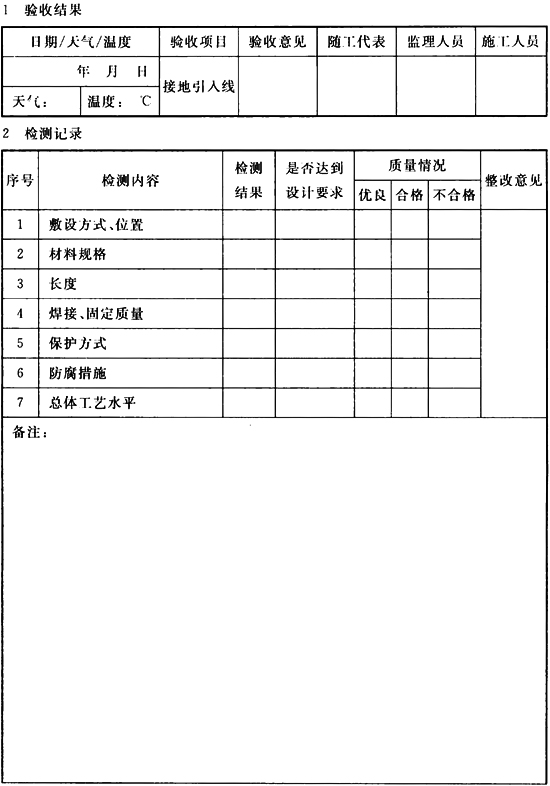

B.0.2 接地引入線檢查驗收表應符合表B.0.2的規定。
表B.0.2 接地引入線檢查驗收表

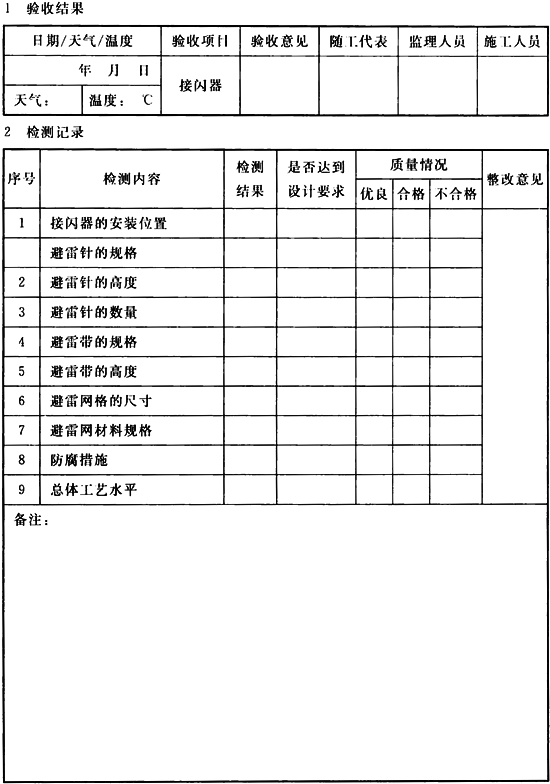

B.0.3 接閃器檢查驗收表應符合表B.0.3的規定。
表B.0.3 接閃器檢查驗收表

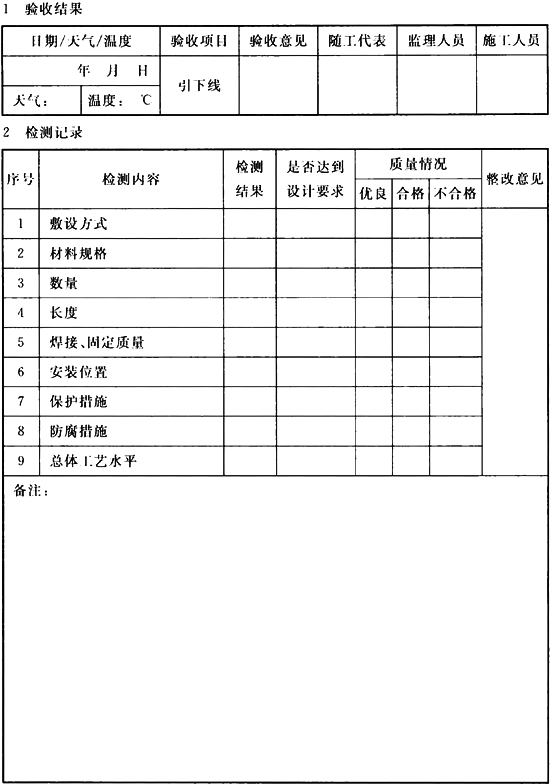

B.0.4 引下線檢查驗收表應符合表B.0.4的規定。
表B.0.4 引下線檢查驗收表

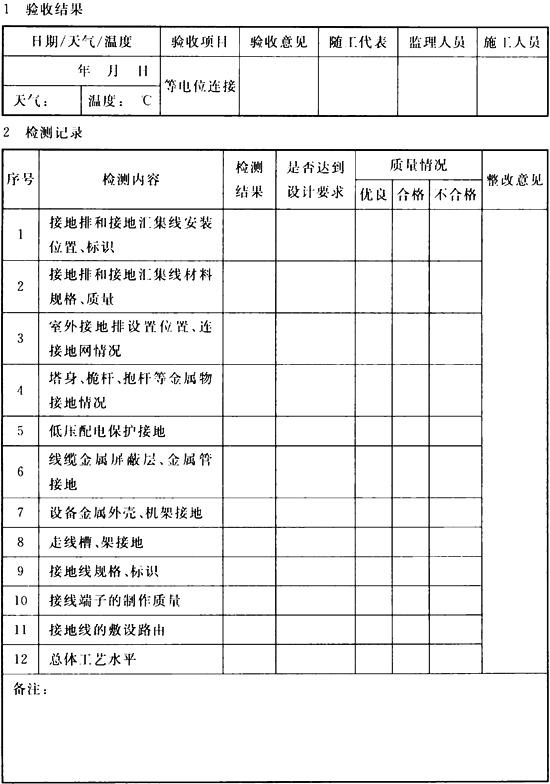

B.0.5 等電位連接檢查驗收表應符合表B.0.5的規定。
表B.0.5 等電位連接檢查驗收表

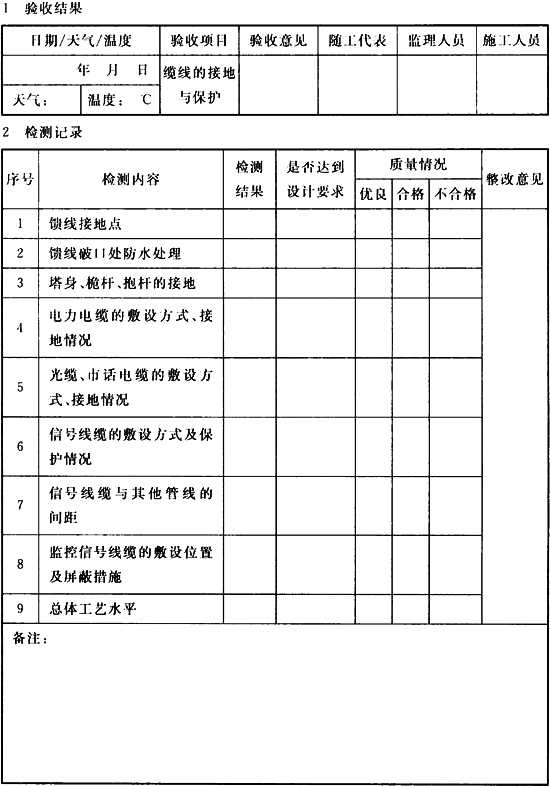

B.0.6 線纜的接地與保護檢查驗收表應符合表B.0.6的規定。
表B.0.6 線纜的接地與保護檢查驗收表

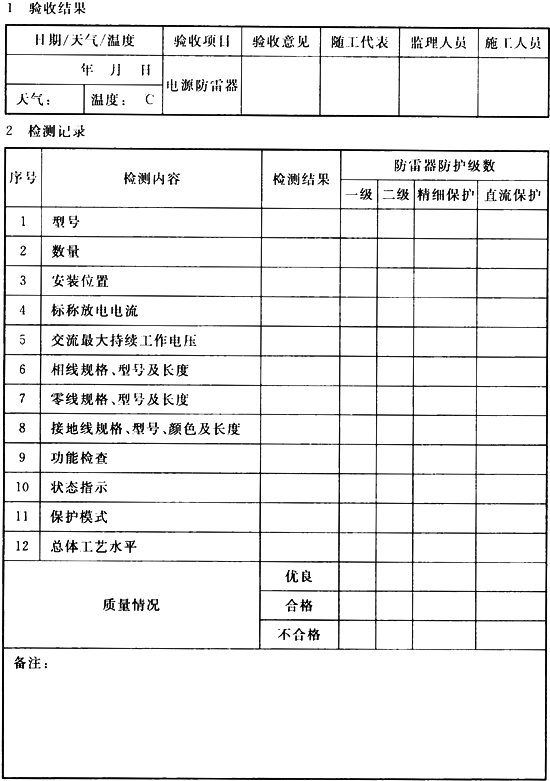

B.0.7 電源防雷器檢查驗收表應符合表B.0.7的規定。
表B.0.7 電源防雷器檢查驗收表

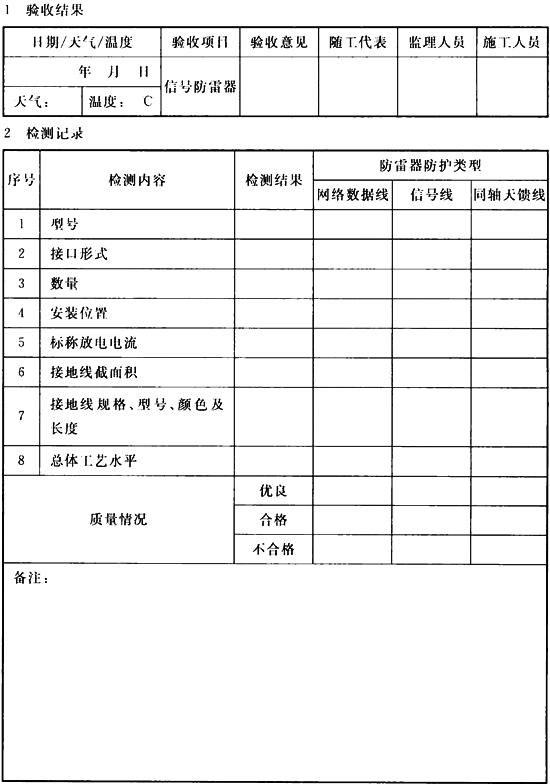

B.0.8 信號防雷器檢查驗收表應符合表B.0.8的規定。
B.0.8 信號防雷器檢查驗收表
