（免費下載）GB 51017-2014 古建筑防雷工程技術規范
1 總 則
1.0.1 為防止或減少雷擊引起的古建筑損壞、人身傷亡和文物、財產損失，保證古建筑防雷工程質量，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于古建筑的防雷工程設計、施工、驗收、維護和管理。
1.0.3 古建筑的防雷工程設計、施工、驗收宜與古建筑修繕相結合。
1.0.4 古建筑的防雷工程應以不改變古建筑原狀為原則，注重人身保護、古建筑保護和環境保護。
1.0.5 古建筑防雷工程設計、施工、驗收、維護和管理除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 古建筑 ancient buildings
現遺存的按古代傳統營造方式營造的古代建筑物。
2.0.2 地閃 lightening flash to the earth
由一個或多個雷擊組成，在雷云與大地之間發生的大氣放電現象。
2.0.3 單體古建筑 single ancient building
獨立的單個建筑物或多個有關聯的單個建筑物中的某一古建筑。
2.0.4 古建筑群 ancient buildings group
由多個有關聯的單體古建筑物組成的一群(或組)古建筑。
2.0.5 接閃器 air-termination system
由攔截閃擊的接閃桿、接閃帶、接閃線、接閃網以及金屬屋面、金屬構件等組成的裝置。
2.0.6 閃電 lightning
大氣中發生的火花放電現象。
2.0.7 閃電電涌侵入 lightning surge on incoming services
因雷電對架空線路、電纜線路或金屬管道的作用而產生的雷電波(閃電電涌)沿著這些管線侵入屋內，危及人身安全或損壞設備的現象。
2.0.8 雷擊電磁脈沖 lightning electromagnetic impulse(LEMP)
雷電流經電阻、電感、電容耦合產生的電磁效應。
2.0.9 步架 the distance from purlin to purlin
木構架中相鄰兩檁中心線之間的水平距離。
2.0.10 引下線 down-conductor system
用于將雷電流從接閃器傳導至接地裝置的導體。
2.0.11 通面闊 total width of the building
古建筑物橫向相鄰兩檐柱中心線間的距離稱為面闊，橫向各間面闊的總和稱為通面闊。
2.0.12 通進深 total length of the building
建筑物縱向相鄰兩檐柱中心線間的距離稱為進深，縱向各間進深的總和，即前后檐柱中心線間的距離總和稱為通進深。
2.0.13 接地裝置 earth-terminationsystem
用于傳導雷電流并將其流散入大地的接地體和接地線的總稱。
2.0.14 接地體 earth electrode
埋入土壤中或混凝土基礎中，用作散流的導體。
2.0.15 接地線 earthing conductor
從引下線斷接卡或換線處至接地體的連接導體，或從接地端子、等電位連接帶至接地體的連接導體。
2.0.16 防雷等電位連接 lightning equipotential bonding(LEB)
將分開的各金屬物體直接用連接導體或經電涌保護器連接到防雷裝置上，以減小雷電流引發電位差的措施。
3 分 級
3.0.1 古建筑防雷應根據其文物價值、發生雷電事故的可能性和后果等劃分為第一級、第二級兩個級別。
3.0.2 在可能發生地閃的地區，遇下列情況之一的，應劃為第一級防雷古建筑：
1 全國重點文物保護單位的古建筑、被聯合國教科文組織列入世界文化遺產目錄的古建筑；
2 歷史上遭受過雷擊的省、自治區和直轄市級重點文物保護單位的古建筑；
3 預計年均受雷擊次數大于0.05次／年的省、自治區和直轄市級重點文物保護單位的古建筑；
4 預計年均雷擊次數大于0.25次／年的古建筑。
3.0.3 在可能發生地閃的地區，凡不屬于本規范第3.0.2條規定的古建筑，遇下列情況之一的，應劃為第二級防雷古建筑：
1 重點文物保護單位的古建筑；
2 預計年均雷擊次數大于或等于0.05次／年，且小于或等于0.25次／年的古建筑；
3 高度在15m及以上的古建筑。
3.0.4 預計年均雷擊次數(N)應按本規范附錄A計算。
3.0.5 當古建筑中各單體古建筑的防雷級別不同時，應按單體古建筑中的最高防雷級別確定古建筑群的防雷級別。
4 設 計
5 施 工
6 驗 收
7 維護與管理
附錄A 古建筑預計年均雷擊次數
附錄B 現場勘察要求與報告
附錄C 接閃器的保護范圍和定位
附錄D 典型屋頂?shù)暮喴追览籽b置
D.0.1 當古建筑高度不大于15m且其外輪廓周長不超過90m時，或外輪廓最大長度不超過25m、最大寬度小于20m時，屋頂安裝的接閃器可按下列方式簡化：
1 當屋面坡度大于1／2時，三角屋頂，四坡面屋頂，四坡尖屋頂，尖帽屋頂，可按圖D.0.1在易受雷擊部位安裝防雷裝置；

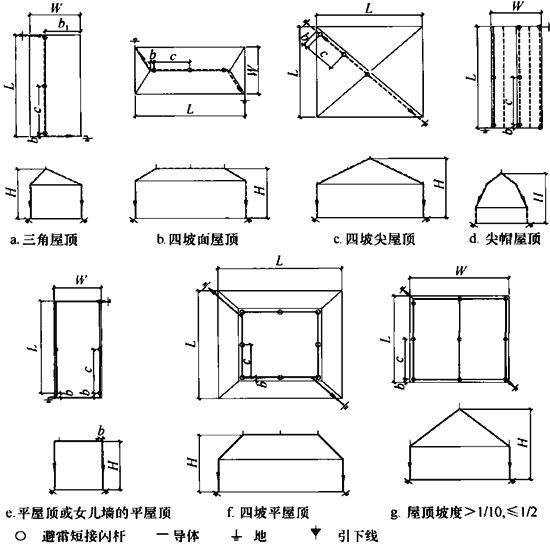

圖D.0.1 典型屋頂?shù)暮喴追览籽b置圖
注：1 棚屋屋頂-使用三角形屋頂?shù)姆雷o方法。
2 短桿距建筑物端頭或檐邊的距離b≤0.6m。
2 當屋面坡度不大于1／10時，或平屋頂，或藏式建筑屋頂，或四周為女兒墻的平屋頂，或四坡平屋頂，可按圖D.0.1沿古建筑四周布置防雷裝置；
3 當屋面坡度大于1／10時且不大于1／2時，接閃器除應沿屋檐邊四周布置外，還應沿屋脊處布置[圖D.0.1(g)]。
D.0.2 簡易防雷措施可采用短接閃桿與接閃帶的下列兩種組合，且接閃帶應與短接閃桿可靠連接，接閃帶宜貼屋面敷設安裝，短桿距端頭距離不應大于0.6m：
1 短接閃桿高度為0.26m，間距為6.0m；
2 短接閃桿高度為0.60m，間距為7.5m。
附錄E 接地裝置的電阻值
E.0.1 接地裝置沖擊接地電阻與工頻接地電阻的換算應按下式計算：
式中：R～——接地裝置各支線的長度取值小于或等于接地體的有效長度或某支線大于而取其等于le時的工頻接地電阻(Ω)；
A——換算系數，宜按圖E.0.1確定；
Ri——所要求的接地裝置沖擊接地電阻(Ω)。

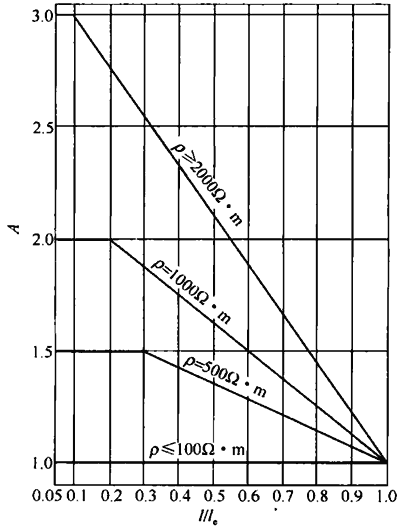

圖E.0.1 換算系數A
注：l為接地體最長支線的實際長度，其計量與le相同。當它大于le時，取其等于le。
E.0.2 接地體的有效長度應按下式計算：
式中：le——接地體的有效長度，按圖E.0.2計量；
ρ——敷設接地體處的土壤電阻率(Ω·m)。

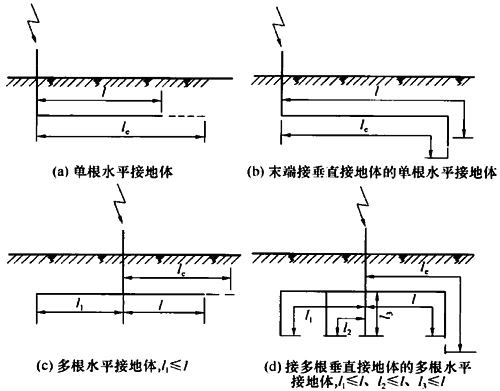

圖E.0.2 接地體有效長度的計量
E.0.3 環繞建筑物的環形接地體應按以下方法確定沖擊接地電阻：
當環形接地體周長的一半大于或等于接地體的有效長度時，引下線的沖擊接地電阻應為從與引下線的連接點起沿兩側接地體各取le長度算出的工頻接地電阻，且換算系數應取1.0。
當環形接地體周長的一半小于le時，引下線的沖擊接地電阻應為以接地體的實際長度算出的工頻接地電阻再除以換算系數。
E.0.4 對于與引下線連接的基礎接地體，當其鋼筋從與引下線的連接點量起大于20m時，其沖擊接地電阻應為以換算系數等于l和以該連接點為網心、20m為半徑的半球體范圍內的鋼筋體的工頻接地電阻。
E.0.5 防直擊雷裝置的接地體的電阻值不符合本規范的規定或本規范中無明確要求時，接地裝置應符合下列規定：
1 放射型(A型)接地裝置：
1)接地極總數不應小于2個；
2)引下線底部至每個接地極的長度不應小于接地極的最小長度(l1)，且水平接地極應為l1，垂直接地極為應0.5l1，l1值應按圖E.0.5中查取。

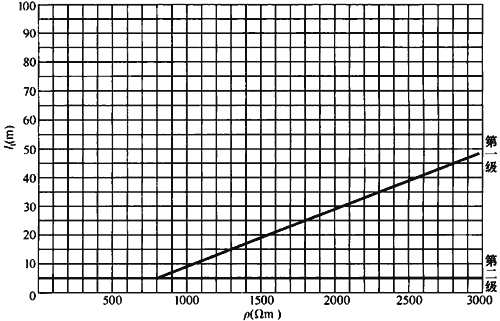

圖E.0.5 各級別防雷接地極的最小長度l1
注：從圖可知第二級防雷古建筑l1等于5m。第一級防雷古建筑l1等于0.02ρ減去11m。
2 環型(B型)接地裝置：
1)環形接地體的總長度80％應與土壤接觸；
2)環形接地體形成區域的等效半徑應按下式計算，并不應小于l1；
式中：A——環形接地體包圍的面積(m2)；
π——圓周率，約等于3.14。
3)當re小于l1時，應在引下線處另加A型接地裝置，水平接地極長度應為l1減去re，垂直接地極長度應為l1減去re后的一半，且附加接地極數量不應小于引下線數量，最少應為2個。
附錄F 古建筑防雷工程自檢驗內容與表格形式
F.0.1 接閃器自檢驗應按表F.0.1填寫驗收結果和檢測記錄。

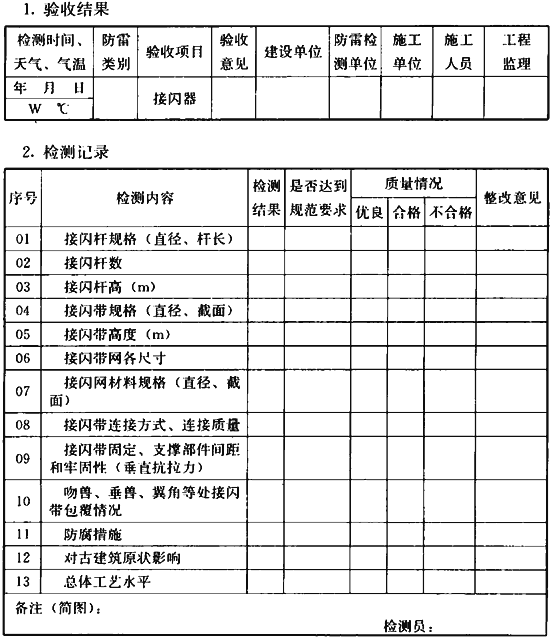

表F.0.1 接閃器檢測驗收表
F.0.2 引下線自檢驗應按表F.0.2填寫驗收結果和檢測記錄。

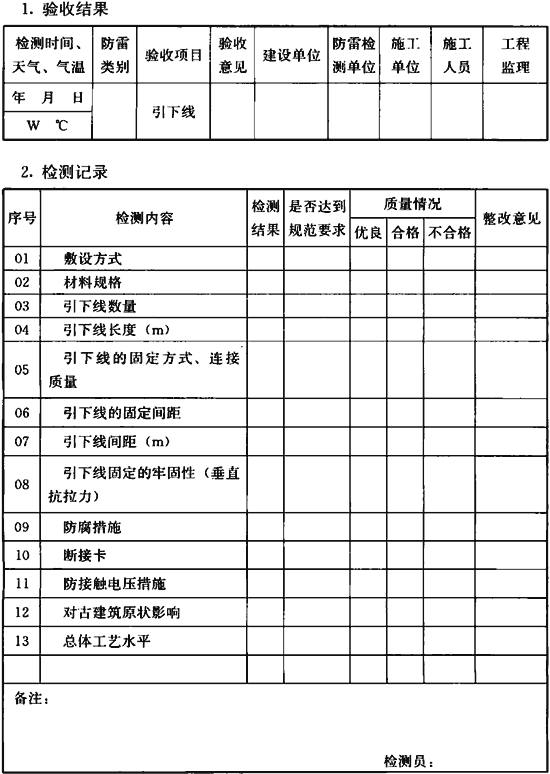

表F.0.2 引下線檢測驗收表
F.0.3 接地裝置自檢驗應按表F.0.3填寫驗收結果和檢測記錄。

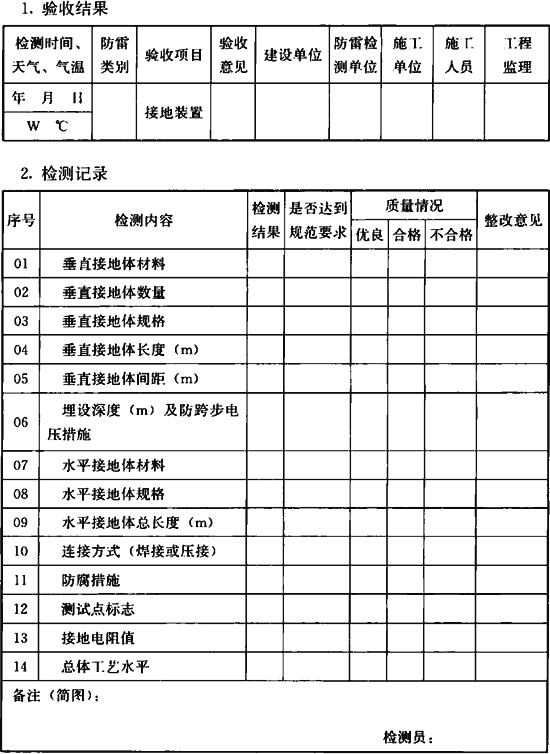

表F.0.3 接地裝置檢測驗收表
F.0.4 接地線及等電位連接自檢驗應按表F.0.4填寫驗收結果和檢測記錄。

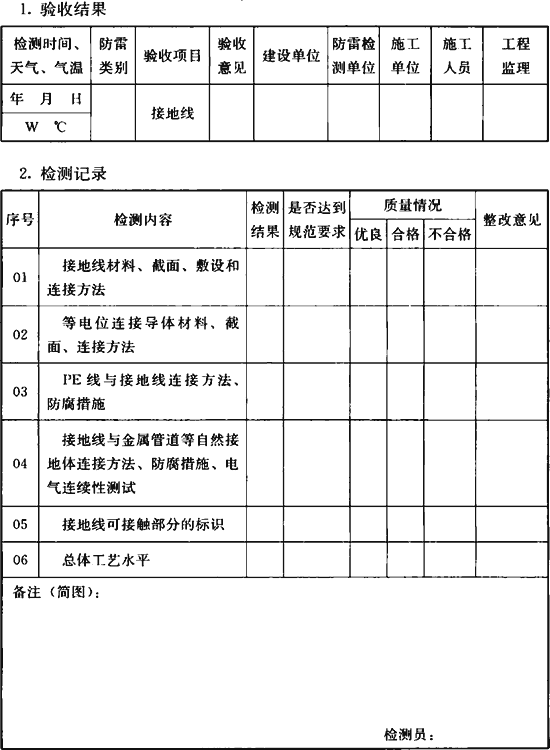

表F.0.4 接地線及等電位連接檢測驗收表
F.0.5 電源線電涌保護器自檢驗應按表F.0.5填寫驗收結果和檢測記錄。

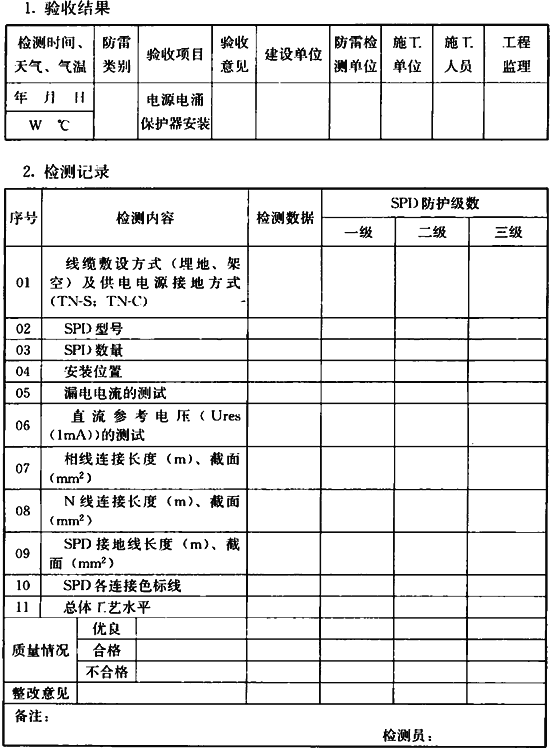

表F.0.5 電源線電涌保護器檢測驗收表
F.0.6 信號線電涌保護器自檢驗應按表F.0.6填寫驗收結果和檢測記錄。

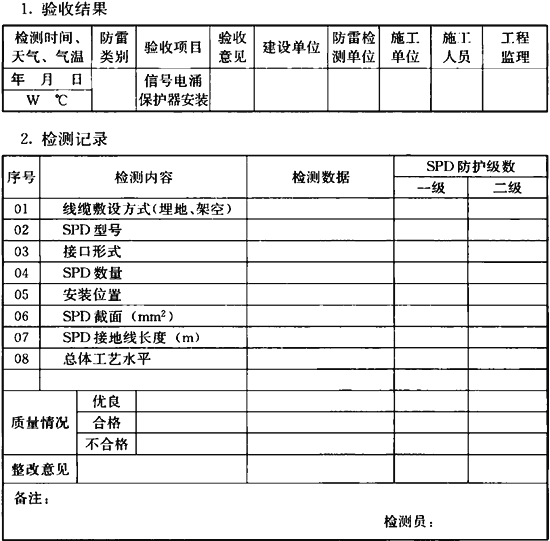

表F.0.6 信號線電涌保護器檢測驗收表
注：驗收檢測表填表說明
1 檢測時間、天氣、溫度：檢測時間填寫年、月、日，天氣填寫晴、陰、雨，溫度填寫當天實際氣溫。
2 驗收項目：按接閃器、引下線、接地裝置、接地線及等電位連接、電源線電涌保護器、信號電涌保護器等項目填寫。
3 驗收意見：根據現場的具體情況和檢測數據如防雷器材規格、連接方法、焊接質量、接地電阻、防腐措施、標志、工藝等做出總體評價，確定是否符合本規范要求。
4 檢測內容：按各個驗收項目的主要工序及其要求填寫。
5 整改意見：在檢測過程中，發現質量問題，提出意見，及時通知施工單位整改，直至滿足驗收要求為止。
6 隱蔽工程須經施工監理人員簽名方為有效。
附錄G 驗收檢驗批劃分
G.0.1 古建筑防雷工程施工質量驗收時，檢驗批應按下列規定進行劃分：
1 對于古建筑群的防雷工程中分項工程的檢驗批，應按古建筑布局、雷電防護技術措施的不同進行劃分；
2 古建筑群中的每個古建筑均可作為一個分項工程檢驗批；
3 接閃器可作為一個分項工程檢驗批，同一建筑的接閃裝置可作為一個檢驗批；
4 引下線可作為一個分項工程檢驗批，同一接地網或同一建筑的引下線可作為一個檢驗批；
5 接地裝置可作為一個分項工程檢驗批；當古建筑群的接地裝置可劃為幾個區域時，可按區域各自作為一個檢驗批，也可按單個建筑物作為一個檢驗批；
6 電源線電涌保護器(SPD)可作為一個分項工程檢驗批；總配電房可作為一個檢驗批，各配電分支線路直至用電設備處安裝的SPD可分別作為一個檢驗批；
7 電子系統的信號線電涌保護器可作為一個分項工程檢驗批；不同的系統應按系統劃分檢驗批，且每個系統應作為一個檢驗批；
8 等電位連接可作為一個分項工程檢驗批。等電位連接應按同一層面或同一空間區域劃分檢驗批。
