（免費下載）GB 50093-2013 自動化儀表工程施工及質量驗收規范
1 總 則
1.0.1 為提高自動化儀表工程施工技術和管理水平，統一自動化儀表工程施工質量驗收方法，確保工程質量，制定本規范。
1.0.2 本規范適用于自動化儀表工程的施工及質量驗收。
1.0.3 本規范不適用于制造、貯存、使用爆炸物質的場所以及交通工具、礦井井下等自動化儀表安裝工程。
1.0.4 自動化儀表工程的施工應符合設計文件及本規范的規定。
1.0.5 當需要修改設計文件及材料代用時，應經原設計單位同意，并應出具相關文件。
1.0.6 直接安裝在設備和管道上的儀表和儀表取源部件，應按設計文件對專業分工和分界的規定進行施工。
1.0.7 自動化儀表工程所采用的設備和材料應符合國家現行有關標準的規定，并應具有產品質量證明文件。
1.0.8 自動化儀表工程中的焊接施工應符合現行國家標準《現場設備、工業管道焊接工程施工規范》GB 50236、《現場設備、工業管道焊接工程施工質量驗收規范》GB 50683和《鋼結構工程施工質量驗收規范》GB 50205的規定。
1.0.9 自動化儀表工程的施工和質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 自動化儀表 automation instrumentation
對被測變量和被控變量進行測量和控制的儀表裝置和儀表系統的總稱。
2.0.2 測量 measurement
以確定量值為目的的一組操作。
2.0.3 控制 control
為達到規定的目標，在系統上或系統內的有目的的活動。
2.0.4 現場儀表 field instrument
安裝在現場控制室外的儀表，一般在被測對象和被控對象附近。
2.0.5 檢測儀表 detecting and measuring instrument
用以確定被測變量的量值或量的特性、狀態的儀表。
2.0.6 傳感器 transducer
接受輸入變量的信息，并按一定規律將其轉換為同種或別種性質輸出變量的裝置。
2.0.7 轉換器 converter
接受一種形式的信號并按一定規律轉換為另一種信號形式輸出的裝置。
2.0.8 變送器 transmitter
輸出為標準化信號的傳感器。
2.0.9 顯示儀表 display instrument
顯示被測量值的儀表。
2.0.10 控制儀表 control instrument
用以對被控變量進行控制的儀表。
2.0.11 執行器 actuator
在控制系統中通過其機構動作直接改變被控變量的裝置。
2.0.12 檢測元件 sensor
測量鏈中的一次元件，它將輸入變量轉換成宜于測量的信號。
2.0.13 取源部件 tap
在被測對象上為安裝連接檢測元件所設置的專用管件、引出口和連接閥門等元件。
2.0.14 檢測點 measuring point
對被測變量進行檢測的具體位置，即檢測元件和取源部件的現場安裝位置。
2.0.15 控制系統 control system
通過精密制導或操縱若干變量以達到既定狀態的系統。儀表控制系統由儀表設備裝置、儀表管線、儀表動力和輔助設施等硬件，以及相關的軟件所構成。
2.0.16 綜合控制系統 comprehensive control system
采用數字技術、計算機技術和網絡通信技術，具有綜合控制功能的儀表控制系統。
2.0.17 儀表管道 instrumentation piping
儀表測量管道、氣動和液動信號管道、氣源管道和液壓管道的總稱。
2.0.18 測量管道 measuring piping
從檢測點向儀表傳送被測物料或通過中間介質傳遞測量信號的管道。
2.0.19 信號管道 signal piping
用于傳送氣動或液動控制信號的管道。
2.0.20 氣源管道 air piping
為氣動儀表提供氣源的管道。
2.0.21 儀表線路 instrumentation line
儀表電線、電纜、補償導線、光纜和電纜橋架、電纜導管等附件的總稱。
2.0.22 電纜橋架 cable tray
由托盤、托槽或梯架的直線段、非直線段、附件及支吊架等組合構成，用以敷設和支撐電纜的結構系統。
2.0.23 電纜導管 cable conduit
用以在其內部敷設和保護電纜電線，便于導入或拉出電纜電線的管子。
2.0.24 回路 loop
在控制系統中，一個或多個相關儀表與功能的組合。
2.0.25 防爆電氣設備 explosion-protected electrical apparatus
在規定條件下不會引起周圍爆炸性環境點燃的電氣設備。
2.0.26 危險區域 hazardous area
爆炸性環境大量出現或預期可能大量出現，以致要求對電氣設備的結構、安裝和使用采取專門措施的區域。
2.0.27 本質安全電路 intrinsically-safe circuit
在規定的條件下，包括正常工作和規定的故障條件下，產生的任何電火花和任何熱效應均不能點燃規定的爆炸性氣體環境的電路。
2.0.28 關聯設備 associated electrical apparatus
內裝能量限制電路和非能量限制電路，且在結構上使非能量限制電路不能對能量限制電路產生不利影響的電氣設備。
3 基本規定
4 儀表設備和材料的檢驗及保管
5 取源部件安裝
6 儀表設備安裝
7 儀表線路安裝
8 儀表管道安裝
9 脫 脂
10 電氣防爆和接地
11 防 護
12 儀表試驗
13 工程交接驗收
附錄A 自動化儀表分項工程質量驗收記錄
附錄A 自動化儀表分項工程質量驗收記錄

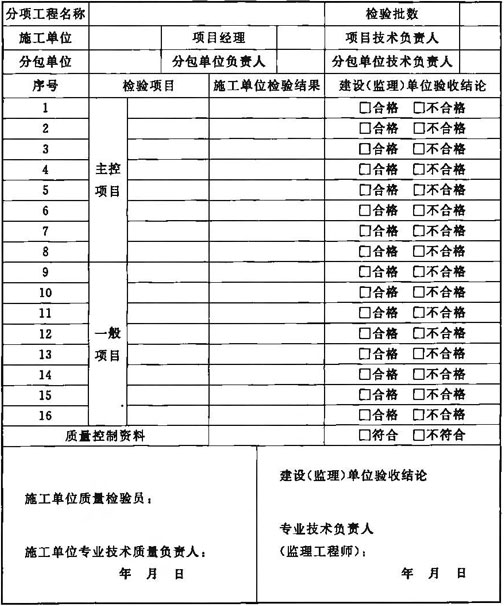

表A 自動化儀表分項工程質量驗收記錄
附錄B 節流裝置所要求的最短直管段長度

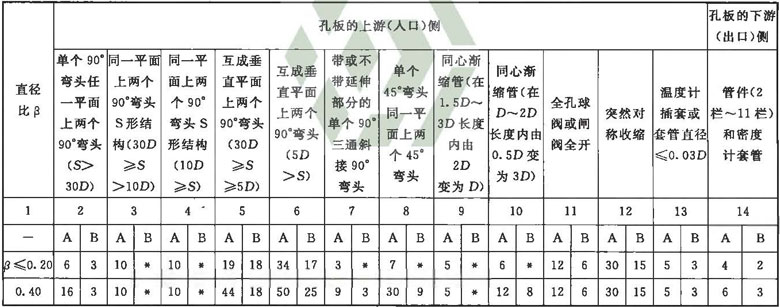

B.0.1 孔板所要求的最短直管段長度宜符合表B.0.1的規定。

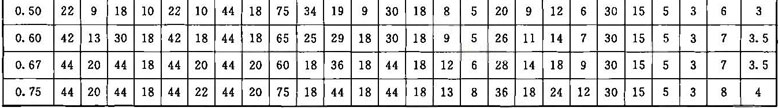

表B.0.1 孔板所要求的最短直管段長度
注：1 表中數值以管道內徑D的倍數表示。
2 A欄為“零附加不確定度”的數值，B欄為“0.5％附加不確定度”的數值。
3 β＝0.6和互成垂直平面上兩個90°彎頭，當S＜2D，ReD＞2×106時，A欄值應為95D。
4 溫度計插套或套管直徑0.03D～0.13D時，A欄值為“20”，B欄值為“10”。
5 *欄目前尚無較短直管段的數據。
6 S是上游彎頭彎曲部分的下游端到下游彎頭彎曲部分的上游端測得的兩個彎頭之間的間隔。

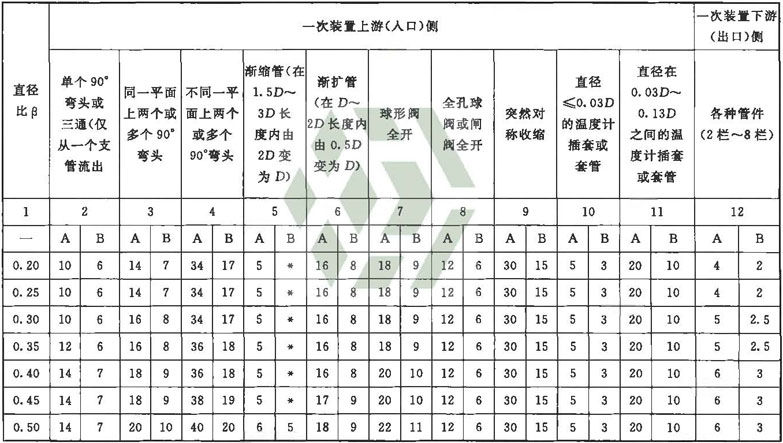

B.0.2 噴嘴和文丘里噴嘴所要求的最短直管段長度宜符合表B.0.2的規定。

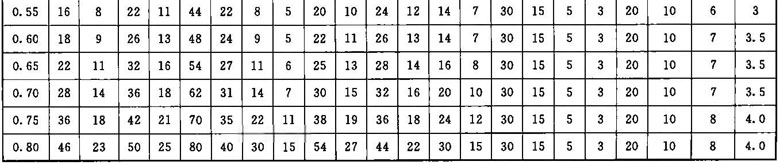

表B.0.2 噴嘴和文丘里噴嘴所要求的最短直管段長度
注：1 表中數值以管道內徑D的倍數表示。
2 A欄為“零附加不確定度”的數值，B欄為“0.5％附加不確定度”的數值。
3 *欄目前尚無較短直管段的數據。

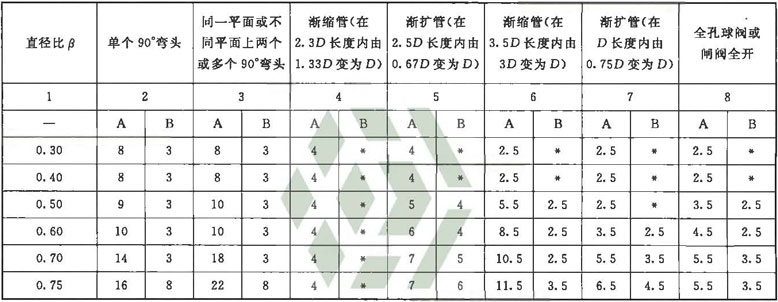

B.0.3 經典文丘里管所要求的最短直管段長度宜符合表B.0.3的規定
表B.0.3 經典文丘里管所要求的最短直管段長度
注：1 表中數值以管道內徑D的倍數表示。直管段應從最近的彎頭彎曲部分的下游端或從漸縮管或漸擴管的彎曲或圓錐部分的下游端測量到經典文丘里管的上游取壓口平面。
2 A欄為“零附加不確定度”的數值，B欄為“0.5％附加不確定度”的數值。
3 *欄目前尚無較短直管段的數據。
4 下游直管段長度為4倍喉部直徑的長度。
