（免費下載）GB 50971-2014 鋼鐵企業余能發電機械設備工程安裝與質量驗收規范
1 總 則
1.0.1 為了規范鋼鐵企業余能發電機械設備工程安裝與質量驗收，確保工程質量、安全和環境保護，促進技術進步，提高經濟效益，制定本規范。
1.0.2 本規范適用于鋼鐵企業新建、改建的高爐煤氣余壓發電、干熄焦余熱回收發電、裝機容量不大于300MW且以高爐煤氣或焦?fàn)t煤氣為主要燃燒介質的燃?xì)?蒸汽輪機聯合循環發電機組的機械設備工程安裝與質量驗收。
1.0.3 鋼鐵企業余能發電機械設備工程安裝與質量驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 聯合循環發電裝置 combined cycle power plant
燃?xì)廨啓C(jī)循環和蒸汽輪機循環在熱力學上的結合，組成燃?xì)?蒸汽聯合循環，完成這種熱力循環的動力裝置稱為聯合循環發電裝置。
2.0.2 合缸 combined cylinder
蒸汽輪機、燃?xì)廨啓C(jī)、煤氣壓縮機、煤氣余壓透平膨脹機分為上、下兩汽(氣)缸，安裝時，先安裝下汽(氣)缸，待內部轉子等部件安裝和調整完畢后，確認并檢查內部部件連接、固定可靠且無任何遺留物后，將上汽(氣)缸吊放在下汽(氣)缸結合面上，使上、下兩汽(氣)缸合在一起稱合缸。
2.0.3 設備吊裝進向 transport equipment to the installation site route and in lifting the direction of place
指設備運輸?shù)桨惭b地點的路線和在吊裝地點的方向。
3 基本規定
3.0.1 余能發電機械設備工程的施工單位應具備相應的工程施工資質，施工現場應有相應的施工技術標準，健全的質量管理體系、質量控制及檢驗制度，應有經審批的施工組織設計、施工方案等技術文件。
3.0.2 工程設計變更應有設計單位的工程設計變更通知書或技術核定簽證。
3.0.3 余能發電機械設備工程安裝與質量驗收，應使用經計量檢定、校準合格且在有效期限內的計量器具。
3.0.4 余能發電機械設備工程安裝應按規定的程序進行，相關各專業工序之間應進行交接檢驗，本專業各工序應按施工技術標準進行質量控制，每道工序完成后，應進行檢驗并形成記錄。上道工序未經檢驗認可，不得進行下道工序施工。
3.0.5 余能發電機械設備安裝前，應具備下列條件：
1 施工圖紙等設計文件應齊全。應進行圖紙自審和會審，會審應由建設單位或總承包項目管理部門組織，根據會審內容所涉及的專業或部門通知有關單位參加，并形成記錄或紀要。
2 設備基礎及有關廠房應已完工，與安裝工程有關的基礎、地坪、溝道等應基本完工。安裝施工場地及附近有關的殘留建筑材料、雜物等應清除。臨時設施、運輸?shù)缆?、水、電、蒸汽、壓縮空氣以及照明、消防設施等應達到設備安裝的要求。
3 勞動力及主要材料、工具、機具、儀器等應齊備，并作出合理安排和配置。
4 根據施工組織設計調配施工機械，部署和組織起重機械進場并進行吊裝準備。
3.0.6 蒸汽輪機、燃?xì)廨啓C(jī)、煤氣壓縮機、煤氣余壓透平膨脹機的合缸，必須進行隱蔽工程驗收，并形成文件。
3.0.7 設備安裝及吊裝過程中，應采取設備保護措施，不得損傷設備。設備安裝后，應采取成品保護措施。
3.0.8 蒸汽輪機、燃?xì)廨啓C(jī)、煤氣余壓透平膨脹機、煤氣壓縮機現場組裝和安裝時，應用專用工具安裝和專用吊具吊裝。
3.0.9 余能發電系統工程的管道安裝和質量驗收應符合現行國家標準《現場設備、工業管道焊接工程施工質量驗收規范》GB 50683、《現場設備、工業管道焊接工程施工規范》GB 50236和《工業金屬管道工程施工質量驗收規范》GB 50184、《工業金屬管道工程施工規范》GB 50235的有關規定。
3.0.10 余能發電機械設備工程壓力容器及壓力管道安裝應符合現行行業標準《固定式壓力容器安全技術監察規程》TSG R0004、《壓力管道安全技術監察規程——工業管道》TSG D0001、《鍋爐安全技術監察規程》TSG G0001的有關規定。
3.0.11 余能發電機械設備現場安裝及各部間隙的調整值，應符合制造廠安裝技術文件的要求。
3.0.12 余能發電機械設備工程安裝與質量驗收應在施工單位自檢基礎上，按分項工程、分部工程、單位工程進行。分部工程及分項工程劃分宜符合表3.0.12的規定。單位工程宜按工藝系統、使用功能劃分。

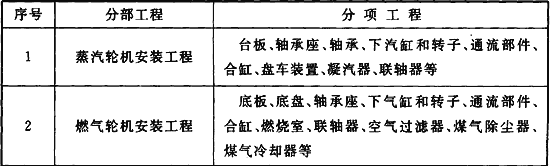

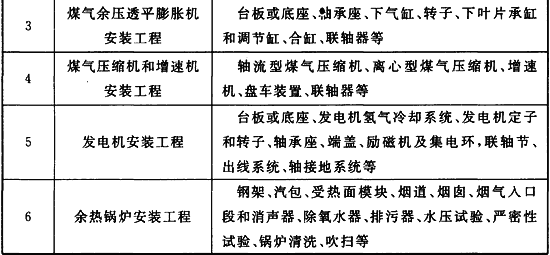

表3.0.12 余能發電機械設備安裝分部工程及分項工程劃分
3.0.13 分項工程質量驗收合格應符合下列規定：
1 主控項目檢驗結果應全部合格。
2 一般項目檢驗結果中，機械設備全部檢查點(值)應符合本規范的質量標準。工藝鋼結構制作、安裝80％及以上的檢查點(值)應合格，且其余實測值不應超過其允許偏差值的1.2倍。管道制作、安裝80％及以上的檢查點(值)應合格，且其余實測值不應超過其允許偏差值的1.1倍。
3 質量驗收記錄及質量合格證明文件應完整。
3.0.14 分部工程質量驗收合格應符合下列規定：
1 分部工程所含分項工程質量均應驗收合格。
2 質量控制資料應完整。
3 設備單體無負荷試運轉應合格。
3.0.15 單位工程質量驗收合格應符合下列規定：
1 單位工程所含的分部工程質量均應驗收合格。
2 質量控制資料應完整。
3 設備無負荷聯動試運轉應合格。
4 觀感質量驗收應合格。
3.0.16 單位工程觀感質量檢查項目應符合下列要求，且各項隨機抽查不應少于10處：
1 連接螺栓：螺栓、螺母與墊圈應按設計配置齊全，緊固后螺栓應露出螺母或與螺母平齊，外露螺紋應無損傷，螺栓穿入方向除構造原因外應一致。
2 密封狀況：應無明顯漏油、漏水、漏氣情況。
3 管道敷設：布置應合理，排列應整齊。
4 隔聲與絕熱材料敷設：應層厚均勻、綁扎牢固，表面平整。
5 油漆涂刷：涂層應均勻，無漏涂，無脫皮，無明顯皺皮和氣泡，色澤應基本一致。
6 走臺、梯子、欄桿：應固定牢固，無明顯外觀缺陷。
7 焊縫：焊波應均勻，焊渣和飛濺物應基本清理干凈。
8 切口：切口處應無熔渣。
9 成品保護：設備應無缺損，裸露加工面應保護良好。
10 文明施工：施工現場應管理有序，設備周?chē)鷳?yīng)無施工雜物。
3.0.17 余能發電機械設備工程安裝質量驗收記錄應符合下列規定：
1 分項工程質量驗收記錄應符合本規范附錄A的規定。
2 分部工程質量驗收記錄應符合本規范附錄B的規定。
3 單位工程質量驗收記錄應符合本規范附錄C的規定。
4 設備無負荷試運轉記錄應符合本規范附錄D的規定。
3.0.18 余能發電機械設備工程安裝與質量驗收應符合下列規定：
1 分項工程應由監理工程師或建設單位項目技術負責人組織施工單位項目專業技術負責人、質量檢查員等進行驗收。
2 分部工程應由總監理工程師或建設單位項目負責人組織施工單位項目負責人和技術、質量負責人等進行驗收。
3 單位工程完工后，施工單位應自行組織有關人員進行檢查評定，并向建設單位提交工程驗收?qǐng)?bào)告。
4 建設單位收到工程驗收?qǐng)?bào)告后，應由建設單位(項目)負責人組織施工(含分包單位)、設計、監理等單位(項目)負責人進行單位工程驗收。
5 單位工程有分包單位時，總包單位應對工程質量全面負責，分包單位應按本規范規定的程序?qū)λ邪墓こ添?xiàng)目檢查評定，總包單位派人參加。分包工程完成后，應將工程有關資料交總包單位。
4 設備基礎、地腳螺栓和墊板
5 設備和材料進場驗收
6 蒸汽輪機
7 燃?xì)廨啓C(jī)
8 煤氣余壓透平膨脹機
9 煤氣壓縮機和增速機
10 發 電 機
11 余熱鍋爐
12 設備試運轉
13 安全與環境保護
附錄A 余能發電機械設備工程安裝分項工程質量驗收記錄表
附錄A 余能發電機械設備工程安裝分項工程質量驗收記錄表

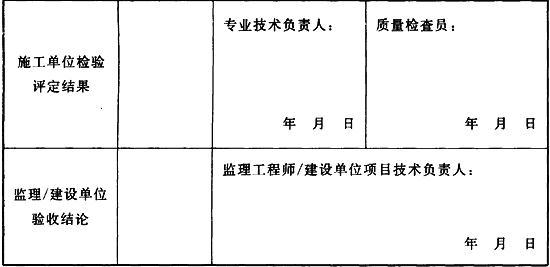

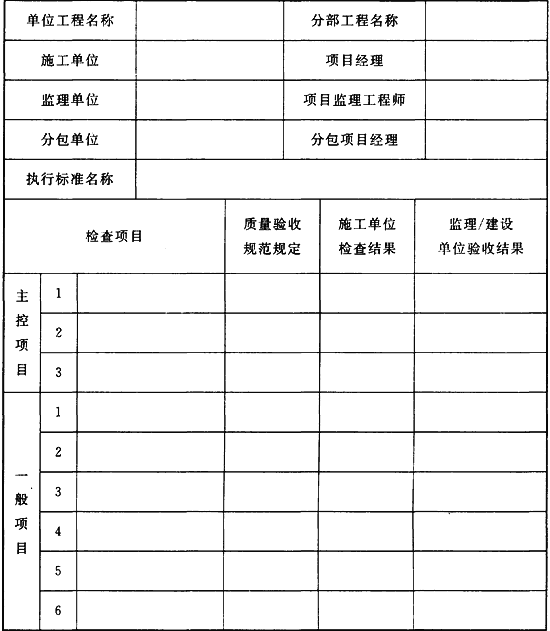

表A 分項工程質量驗收記錄
附錄B 余能發電機械設備工程安裝分部工程質量驗收記錄表
附錄B 余能發電機械設備工程安裝分部工程質量驗收記錄表

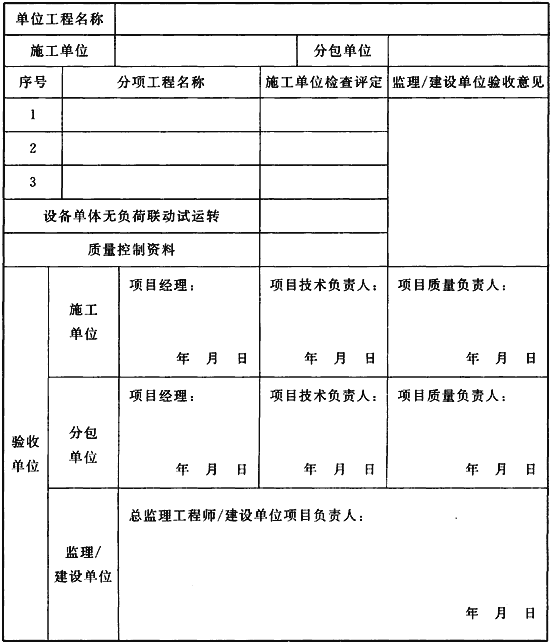

表B 分部工程質量驗收記錄
附錄C 余能發電機械設備工程安裝單位工程質量驗收記錄
C.0.1 余能發電機械設備工程安裝單位工程質量驗收宜按表C.0.1進行記錄。

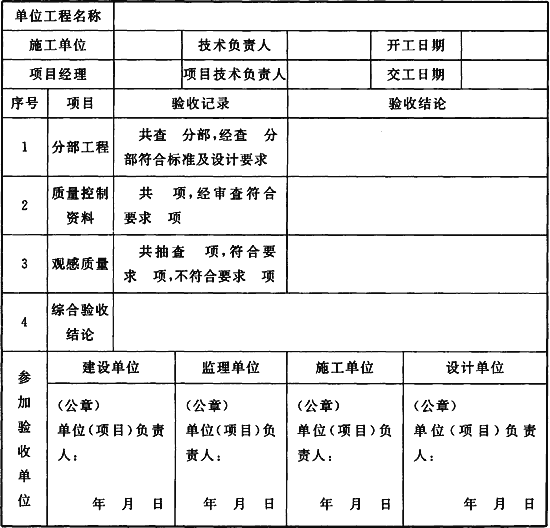

表C.0.1 單位工程質量驗收記錄
C.0.2 余能發電機械設備單位工程施工驗收控制資料檢查宜按表C.0.2進行記錄。

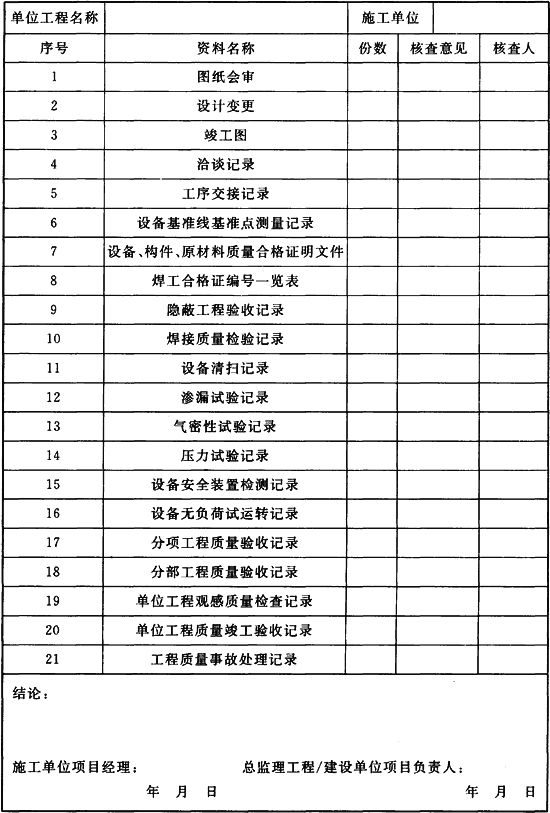

表C.0.2 單位工程施工驗收控制資料核查記錄
C.0.3 余能發電機械設備單位工程觀感質量驗收宜按表C.0.3進行記錄。

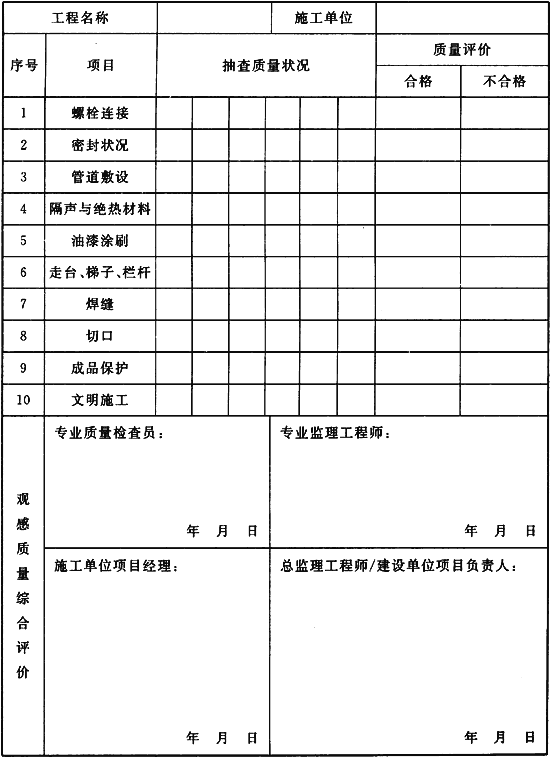

表C.0.3 單位工程觀感質量驗收記錄
附錄D 余能發電機械設備無負荷試運轉記錄
D.0.1 設備單體無負荷試運轉宜按表D.0.1進行記錄。

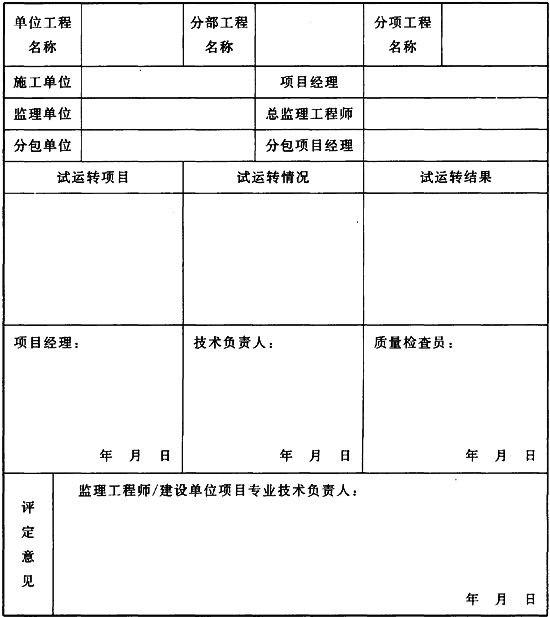

表D.0.1 設備單體無負荷試運轉記錄
D.0.2 余能發電機械設備無負荷聯動試運轉宜按表D.0.2進行記錄。

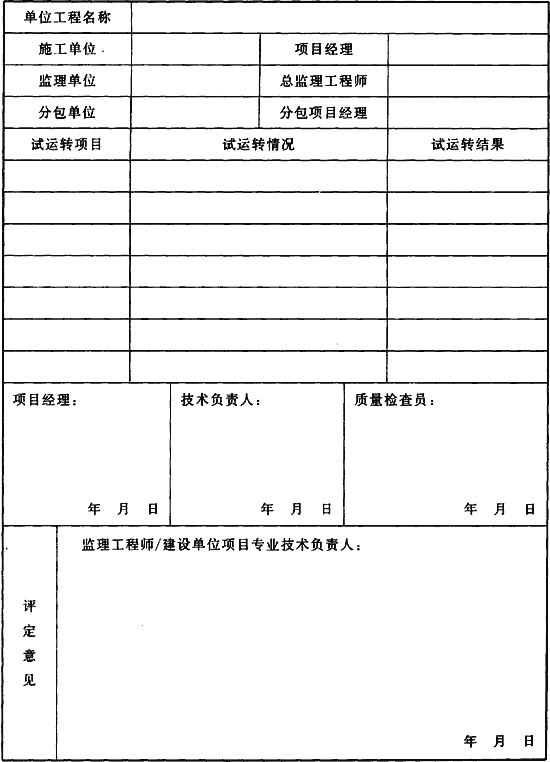

表D.0.2 設備無負荷聯動試運轉記錄
