（免費下載）GB 50233-2014 110kV～750kV架空輸電線路施工及驗收規范
1 總 則
1.0.1 為加強110kV～750kV架空輸電線路工程建設質量的管理，規范施工過程的質量控制和驗收條件，保證工程質量，制定本規范。
1.0.2 本規范適用于電壓等級為110kV～750kV的交流架空輸電線路的新建、改建及擴建工程的施工與驗收。
1.0.3 架空輸電線路工程應按照批準和經會審的設計文件施工。需要變更設計時，應經原設計單位確認。
1.0.4 架空輸電線路工程施工前應有經審批的施工組織設計文件和配套的施工方案等技術文件。
1.0.5 采用新技術、新工藝、新流程、新裝備和新材料應經過試驗、測試及試點驗證，判定符合本規范要求時，方可采用。
1.0.6 架空輸電線路工程測量及檢查用的儀器、儀表、量具等，應經過檢定合格，并應在檢定有效期內使用。
1.0.7 110kV～750kV架空輸電線路的施工及驗收除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 衛星定位測量 satellite positioning measure
利用2臺或2臺以上接收機同時接收多顆定位衛星信號，確定地面點相對位置的方法。
2.0.2 衛星定位 PDOP
通過衛星定位測量的空間位置精度因子，來直觀地計算并顯示所觀測衛星的幾何分布狀況。
2.0.3 對地距離 ground clearance
在規定條件下，任何帶電部分與地之間的最小距離。
2.0.4 水膠比 water-cementations material ratio
水泥混凝土或砂漿中拌和水(不包括骨料吸收的水)與膠凝材料的質量比。
2.0.5 多年凍土 permafrost
持續2年或2年以上凍結不融的土層，又稱永久凍土。
2.0.6 熱棒 hot stick
一種由碳素?zé)o縫鋼管制成的高效熱導裝置，具有獨特的單向傳熱性能：熱量只能從地面下端向地面上端傳輸，反向不能傳熱。
2.0.7 接地降阻模塊 low ohm earthing device
由低電阻材料預制成固定形狀的接地單元。
3 原材料及器材的檢驗
3.0.1 工程所使用的原材料及器材應符合下列要求：
1 應有該批產品出廠質量檢驗合格證書；
2 應有符合國家現行標準的各項質量檢驗資料；
3 對砂、石等無質量檢驗資料的原材料，應抽樣并經有檢驗資質的單位檢驗，合格后方可采用；
4 當對產品檢驗結果有懷疑時，應按規定重新抽樣并經有檢驗資質的單位檢驗，合格后方可采用。
3.0.2 當采用新型原材料及器材時，應經試驗合格并通過專業部門的技術鑒定，證明其質量滿足設計要求和相關標準后方可使用。
3.0.3 原材料及器材有下列情況之一時，應重新檢驗，并應根據檢驗結果確定是否使用或降級使用：
1 保管期限超過規定者；
2 因保管不良有變質可能者；
3 未按標準規定取樣或試樣不具代表性者。
3.0.4 工程所使用的碎石、卵石應符合現行國家標準《建設用卵石、碎石》GB／T 14685的有關規定。預制混凝土構件、現場澆筑混凝土基礎及防護設施所使用的碎石、卵石尚應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ 52的有關規定。
3.0.5 工程所使用的砂應符合下列要求：
1 應符合現行國家標準《建設用砂》GB／T 14684的有關規定。預制混凝土構件、現場澆筑混凝土基礎及防護設施所使用的砂尚應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ 52的有關規定。
2 不得使用海砂。
3.0.6 工程所使用的水泥應符合下列要求：
1 應符合現行國家標準《通用硅酸鹽水泥》GB 175的有關規定。當采用其他品種時，其性能指標應符合國家現行有關標準的規定。水泥應標明出廠日期，當水泥出廠超過3個月或保管不善時，應補做強度等級試驗，并應按試驗后的實際強度等級使用。
2 水泥保管時應防止受潮。不同品種、不同等級、不同廠家、不同批號的水泥應分別堆放，標識應清晰，不得混用。
3.0.7 水泥進場時應對水泥品種、強度等級、包裝或散裝倉號、出廠日期等進行檢查，并應對其強度、安定性、凝結時間及其他必要的性能指標進行復檢。
3.0.8 預拌混凝土配制強度應符合設計要求，其質量應符合現行國家標準《預拌混凝土》GB／T 14902的規定。
3.0.9 混凝土拌和及養護用水應符合下列規定：
1 符合現行行業標準《混凝土用水標準》JGJ 63的有關規定；
2 不得使用海水。
3.0.10 混凝土所用外加劑的質量及應用技術應符合現行國家標準《混凝土外加劑》GB 8076、《混凝土外加劑應用技術規范》GB 50119的有關規定。
3.0.11 預制混凝土構件及現澆混凝土基礎用鋼材應符合設計規定及現行國家標準《混凝土結構工程施工規范》GB 50666的有關規定。鋼筋、地腳螺栓、插入式角鋼(鋼管)、接地裝置等的加工質量應符合設計，表面應無污物。鋼筋進場時應按現行國家標準《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》GB 1499.1、《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2的規定進行檢驗。
3.0.12 預應力鋼筋混凝土和普通鋼筋混凝土預制構件的加工質量應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的規定，加工尺寸允許偏差應符合表3.0.12的規定，并應保證構件與構件之間、構件與鐵件及螺栓之間安裝方便。外觀檢查應符合下列規定：
1 預應力鋼筋混凝土構件不得有縱向及橫向裂縫；
2 普通鋼筋混凝土預制構件，放置地平面檢查時不得有縱向裂縫，橫向裂縫的寬度不得超過0.05mm；
3 表面應平整，不得有明顯的缺陷。

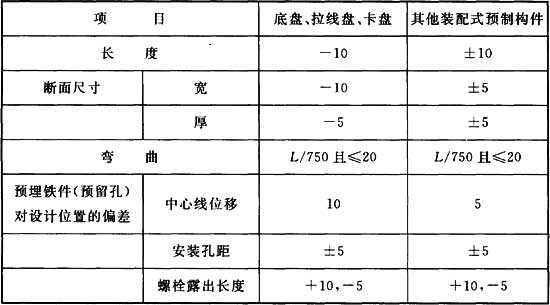

表3.0.12 預應力鋼筋混凝土和普通鋼筋混凝土預制構件加工尺寸允許偏差表
注：1 本表不包括環形混凝土電桿。
2 裂縫不包括用肉眼不能直接明顯看出的網狀紋、龜紋。
3 拉線盤的中心線位移是指拉線盤的U形環與圖紙位置的偏差，底盤、卡盤的中心線位移是指安裝孔及底盤圓槽的實際加工位置與圖紙位置的偏差。
4 L為對應的構件長度。
3.0.13 鋼材焊接用焊條(焊絲)、焊劑等焊接材料應符合現行國家標準《鋼結構焊接規范》GB 50661的規定，型號、屬性應與所焊接金屬相適應。
3.0.14 角鋼鐵塔、混凝土電桿鐵橫擔的加工質量應符合現行國家標準《輸電線路鐵塔制造技術條件》GB／T 2694的規定。
3.0.15 鋼管桿塔加工質量應符合現行行業標準《輸變電鋼管結構制造技術條件》DL／T 646的規定。
3.0.16 薄壁離心鋼管混凝土結構的加工質量應符合設計要求和現行行業標準《薄壁離心鋼管混凝土結構技術規程》DL／T 5030的規定。
3.0.17 環形混凝土電桿的質量應符合現行國家標準《環形混凝土電桿》GB／T 4623的規定。
3.0.18 導線的型號、規格、制造質量及檢查、試驗、包裝等應符合現行國家標準《圓線同心絞架空導線》GB／T 1179、《型線同心絞架空導線》GB／T 20141的規定和設計技術要求。
3.0.19 采用鍍鋅鋼絞線作架空地線或拉線時，其型號、規格及質量應符合現行行業標準《鍍鋅鋼絞線》YB／T 5004的規定。采用其他架空地線時應符合下列規定：
1 采用良導體架空地線時，其型號、規格及質量應符合設計要求；
2 采用光纖復合架空地線時，其型號、規格及質量應符合現行行業標準《光纖復合架空地線》DL／T 832的規定。
3.0.20 金具的制造質量應符合國家現行標準《電力金具通用技術條件》GB／T 2314和《電力金具制造質量》DL／T 768及其他相關標準的規定，驗收、標志與包裝應符合現行國家標準《電力金具試驗方法 第4部分：驗收規則》GB／T 2317.4的規定。
3.0.21 導線及金具連接使用的電力復合脂產品質量應符合現行行業標準《電力復合脂技術條件》DL／T 373的規定。
3.0.22 絕緣子應符合下列要求：
1 盤形懸式瓷及玻璃絕緣子的產品質量應符合現行國家標準《標稱電壓高于1000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》GB／T 1001.1和《標稱電壓高于1000V的架空線路絕緣子 交流系統用瓷或玻璃絕緣子元件 盤形懸式絕緣子元件的特性》GB／T 7253的規定；
2 有機復合絕緣子的產品質量應符合現行國家標準《標稱電壓高于1000V的交流架空線路用復合絕緣子——定義、試驗方法及驗收準則》GB／T 19519的規定；
3 長棒型瓷絕緣子的產品質量應符合現行國家標準《高壓架空線路用長棒形瓷絕緣子元件特性》GB／T 26874的規定；
4 架空地線用絕緣子的產品質量應符合現行行業標準《高壓架空輸電線路地線用絕緣子》JB／T 9680的規定。架空地線用針式瓷絕緣子的產品質量應符合現行國家標準《標稱電壓高于1000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》GB／T 1001.1的規定。
3.0.23 電力金具螺栓及桿塔螺栓的形式應符合設計要求，其產品質量應符合現行行業標準《輸電線路桿塔及電力金具用熱浸鍍鋅螺栓與螺母》DL／T 284的規定。
3.0.24 工程使用的接地模塊、降阻劑等接地降阻材料的產品質量應符合現行行業標準《接地降阻材料技術條件》DL／T 380的規定。
4 測 量
4.0.1 輸電線路施工測量除應符合本規范的規定外，尚應符合國家現行標準《工程測量規范》GB 50026和《電力工程施工測量技術規范》DL／T 5445的有關規定。
4.0.2 測量用的儀器及量具在使用前應進行檢查。
4.0.3 使用經緯儀和全站儀測量時，其精度等級不應低于2″級。衛星定位測量應采用10mm＋5ppm級儀器，測量時每次應至少有5顆觀測衛星，衛星定位的PDOP應小于8。
4.0.4 檔距復測宜采用全站儀或衛星定位施測。施測時應以設計提供的坐標值為依據進行檢驗或校核，塔位中心樁與前后方向樁的距離不宜小于100m。
4.0.5 分坑測量前應依據設計提供的數據復核設計給定的桿塔位中心樁，并應以此作為測量的基準。
4.0.6 復測有下列情況之一時，應查明原因并予以糾正：
1 以相鄰兩直線樁為基準，其橫線路方向偏差大于50mm；
2 桿塔位中心樁或直線樁的樁間距離相對設計值的偏差大于1％；
3 轉角樁的角度值，用方向法復測時對設計值的偏差大于1′30″；
4 轉角桿塔中心樁位移未滿足設計要求；
5 塔基斷面與設計文件不符。
4.0.7 測量時應重點復核導線對地距離(含風偏)有可能不夠的地形凸起點的標高、桿塔位間被跨越物的標高及相鄰桿塔位的相對高差。實測值相對設計值的偏差不應超過0.5m，超過時應會同設計方查明原因。
4.0.8 設計交樁后丟失的桿塔位中心樁應按設計數據予以補樁，并應符合本規范第4.0.6條的要求。
4.0.9 桿塔位中心樁移樁采用鋼卷尺測量時，兩次測值之差不得超過量距的1‰。
4.0.10 分坑時應根據桿塔位中心樁的位置設置用于質量控制及施工測量的輔助樁。對于施工中不便于保留的桿塔位中心樁，應在基礎外圍設置輔助樁，并保留原始記錄。
4.0.11 架空輸電線路架線后的安全距離及交叉跨越的要求應滿足本規范附錄A的規定。
5 土石方工程
5.0.1 輸電線路工程的土石方施工及驗收除應符合本規范的規定外，尚應符合現行國家標準《土方與爆破工程施工及驗收規范》GB 50201的有關規定。采用灰土處理濕陷性黃土的地基時，施工、驗收質量應符合現行國家標準《濕陷性黃土地區建筑規范》GB 50025的有關規定。
5.0.2 土石方施工應符合設計要求，減少需要開挖以外地面的破壞，合理選擇棄土的堆放點。桿塔基礎施工基面的開挖應以設計圖紙為準、按不同地質條件確定開挖邊坡?；骈_(kāi)挖后應無積水，邊坡應無坍塌。
5.0.3 風化巖或較堅硬巖石基坑的開挖可采用松動爆破與人工開挖相結合，但應保持坑壁完整。巖渣及松石應清除干凈。
5.0.4 采用機械開挖基坑，距設計深度為300mm～400mm時，宜改用人工開挖。
5.0.5 基坑開挖驗槽后，地質條件與設計文件不符時，應提請?jiān)O(shè)計處理。
5.0.6 桿塔基礎的坑深應以設計施工基面為基準。拉線基礎的坑深應以拉線基礎中心的地面標高為基準。
5.0.7 掏挖基礎和巖石基礎的尺寸及拉線基礎的坑深不應有負偏差，其他形式基礎的坑深允許偏差應為—50mm～＋100mm。基底應平整。在允許偏差范圍內，同基基礎坑應按最深基坑操平。
5.0.8 桿塔現澆基礎坑深與設計坑深偏差大于＋100mm時，其超深部分應鋪石灌漿。
5.0.9 預制基礎坑深偏差在＋100mm～＋300mm的應填砂石處理，遇到泥水坑時應清除坑內泥水后鋪石灌漿；坑深超過設計值＋300mm以上時，應按設計要求處理或鋪石灌漿處理。
5.0.10 拉線基礎坑的深度超深且對基礎安裝位置與方向有影響時，應采取保證拉線對地夾角的措施。
5.0.11 接地溝開挖的長度和深度應符合設計要求且不得有負偏差，影響接地體與土壤接觸的雜物應清除。在山坡上宜沿等高線開挖接地溝。
5.0.12 桿塔基礎坑及拉線基礎坑的回填應分層夯實，回填后坑口上應筑防沉層，其上部邊寬不得小于坑口邊寬。有沉降的防沉層應及時補填夯實，工程移交時回填土不應低于地面。
5.0.13 石坑應以石子與土按3：1的比例摻和后回填夯實。石坑回填應密實，回填過程中石塊不得相互疊加，并應將石塊間縫隙用碎石或砂土充實。
5.0.14 泥水坑應排出坑內積水后回填夯實。
5.0.15 凍土坑回填前應將坑內冰雪清除干凈，把土塊搗碎、冰雪清除后回填夯實。凍土坑經歷凍融期后應及時補充回填土。
5.0.16 接地溝宜選取未摻有石塊及其他雜物的泥土回填并應夯實，回填后應筑有防沉層，工程移交時回填土不得低于地面。
6 基礎工程
7 桿塔工程
8 架線工程
9 接地工程
9.0.1 接地工程的施工及驗收除應符合本規范的規定外，尚應符合現行國家標準《電氣裝置安裝工程 接地裝置施工及驗收規范》GB 50169的有關規定。
9.0.2 架空線路桿塔的每一腿都應與接地體線連接；接地體的規格、埋深不應小于設計規定。
9.0.3 接地裝置應按設計圖紙埋設，受地質地形條件限制時可按設計圖紙做局部修改。埋設后應在施工質量驗收記錄中繪制接地體實際敷設簡圖并標示相對位置和尺寸。
9.0.4 水平接地體埋設應符合下列規定：
1 遇傾斜地形宜沿等高線埋設；
2 兩接地體間的平行距離不應小于5m；
3 接地體敷設應平直；
4 對無法按照上述要求埋設的特殊地形，應與設計單位協商解決。
9.0.5 垂直接地體深度應滿足設計要求。
9.0.6 接地體間連接應符合下列規定：
1 連接前應清除連接部位的浮銹。
2 接地體間應連接可靠。
3 應采用焊接或液壓方式連接。當采用搭接焊接時，圓鋼的搭接長度不應少于其直徑的6倍并應雙面施焊；扁鋼的搭接長度不應少于其寬度的2倍并應四面施焊。當采用液壓連接時，接續管的壁厚不得小于3mm；對接長度應為圓鋼直徑的20倍，搭接長度應為圓鋼直徑的10倍。接續管的型號與規格應與所連接的圓鋼相匹配。
4 接地體的連接部位應采取防腐措施，防腐范圍不應少于連接部位兩端各100mm。
9.0.7 接地引下線與桿塔的連接應接觸良好、順暢美觀，并便于運行測量和檢修。若引下線直接從地線引下時，引下線應緊靠桿(塔)身，間隔固定距離應滿足設計要求。
9.0.8 接地電阻的測量可采用接地裝置專用測量?jī)x表。所測得的接地電阻值不應大于設計工頻接地電阻值。
9.0.9 采用降阻劑降低接地電阻時，接地槽尺寸及包裹范圍應符合設計規定或產品技術文件的要求；采用接地降阻模塊降低電阻時，應符合設計規定。
10 工程驗收與移交
附錄A 安全距離要求
A.0.1 最大計算弧垂情況下，導線對地面最小距離不應小于表A.0.1的要求。

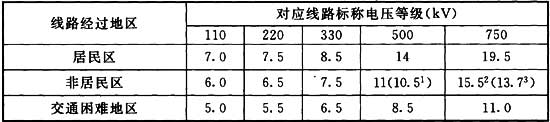

表A.0.1 導線對地面最小距離
注：1 用于導線三角排列的單回路。
2 對應導線水平排列單回路的農業耕作區。
3 對應導線水平排列單回路的非農業耕作區。
A.0.2 輸電線路不應跨越屋頂為可燃材料的建筑物。對耐火屋頂?shù)慕ㄖ缧杩缭綍r(shí)應與有關方面協商同意，330kV以上輸電線路不應跨越長期住人的建筑物。
在最大計算弧垂情況下，導線與建筑物之間的最小垂直距離，不應小于表A.0.2-1的要求。
表A.0.2-1 導線與建筑物之間的最小垂直距離
| 標稱電壓（kV） | 110 | 220 | 330 | 500 | 750 |
| 垂直距離 |
5.0 | 6.0 | 7.0 | 9.0 | 11.5 |
在最大計算風偏情況下，輸電線路邊導線與建筑物之間的最小凈空距離，不應小于表A.0.2-2的要求。
表A.0.2-2 輸電線路邊導線與建筑物之間的最小凈空距離
| 標稱電壓（kV） |
110 | 220 | 330 | 500 | 750 |
| 距離 | 4.0 | 5.0 | 6.0 | 8.5 | 11.0 |
在無風情況下，邊導線與建筑物之間的最小水平距離，不應小于表A.0.2-3的要求。
表A.0.2-3 邊導線與建筑物之間的最小水平距離
| 標稱電壓（kV） | 110 |
220 | 330 | 500 | 750 |
| 距離 | 2.0 |
2.5 | 3.0 | 5.0 | 6.0 |
A.0.3 輸電線路經過集中林區時，宜采用加高桿塔跨越林木不砍通道的方案。當跨越時，導線與樹木(考慮自然生長高度)之間的最小垂直距離，不應小于表A.0.3-1的要求。當砍伐通道時，通道凈寬度應符合設計要求。
表A.0.3-1 導線與樹木(考慮自然生長高度)之間的最小垂直距離
| 標稱電壓（kV） |
110 | 220 | 330 | 500 | 750 |
| 垂直距離 | 4.0 | 4.5 | 5.5 | 7.0 | 8.5 |
在最大計算風偏情況下，輸電線路通過公園、綠化區或防護林帶，導線與樹木之間的最小凈空距離，不應小于表A.0.3-2的要求。
表A.0.3-2 導線與樹木之間的最小凈空距離
| 標稱電壓（kV） |
110 | 220 | 330 | 500 | 750 |
| 垂直距離 | 3.5 | 4.0 | 5.0 | 7.0 | 8.5 |
輸電線路通過果樹、經濟作物林或城市灌木林不應砍伐通道。導線與果樹、經濟作物、城市綠化灌木以及街道行道樹木之間的最小垂直距離，不應小于表A.0.3-3的要求。
表A.0.3-3 導線與果樹、經濟作物、城市綠化灌木以及街道行道樹木之間的最小垂直距離
| 標稱電壓（kV） |
110 | 220 | 330 | 500 | 750 |
| 垂直距離 | 3.0 | 3.5 | 4.5 | 7.0 | 8.5 |
A.0.4 最大計算風偏情況下，導線與山坡、峭壁、巖石之間的最小凈空距離不應小于表A.0.4的要求。
表A.0.4 導線與山坡、峭壁、巖石之間的最小凈空距離
| 線路經過地區 |
對應線路標稱電壓等級（kV） | ||||
| 110 | 220 | 330 | 500 | 750 | |
| 步行可以到達的山坡 |
5.0 | 5.5 | 6.5 | 8.5 | 11.0 |
| 步行不能到達的山坡、峭壁和巖石 | 3.0 | 4.0 | 5.0 | 6.5 | 8.5 |
A.0.5 架空輸電線路與甲類火災危險性的生產廠房、甲類物品庫房、易燃易爆材料堆場及可燃或易燃易爆液(氣)體儲罐的防火間距，不應小于鐵塔高度的1.5倍。
A.0.6 輸電線路與鐵路、公路、河流、管道、索道及各種架空線路交叉或接近距離的基本要求，應符合表A.0.6的規定。

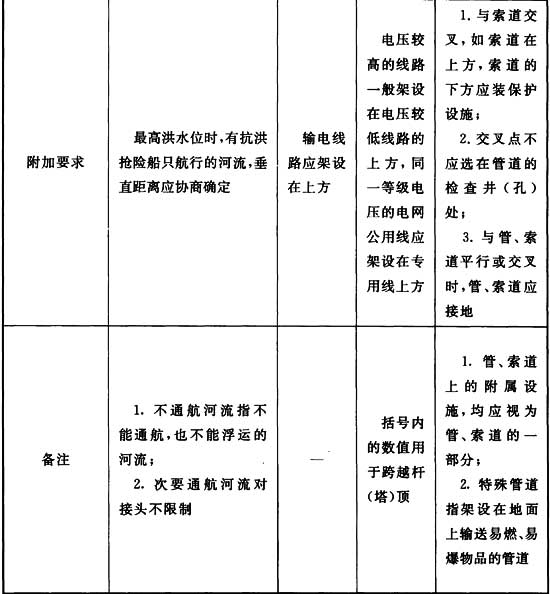

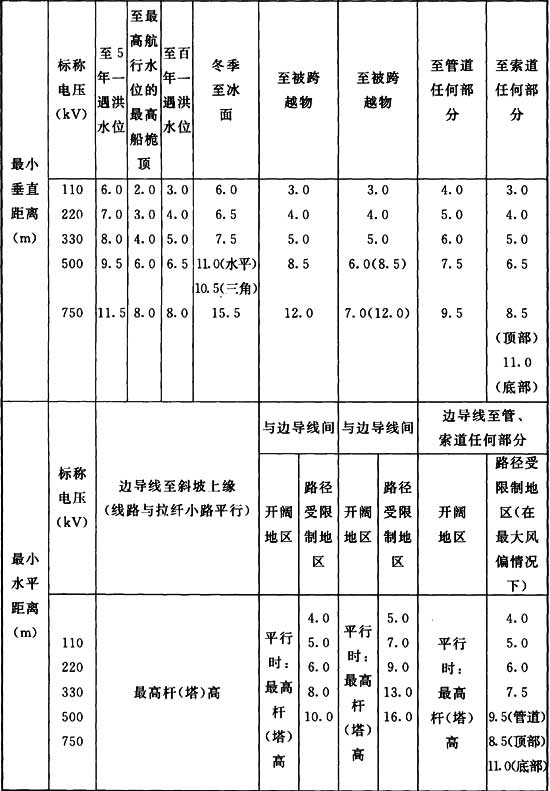

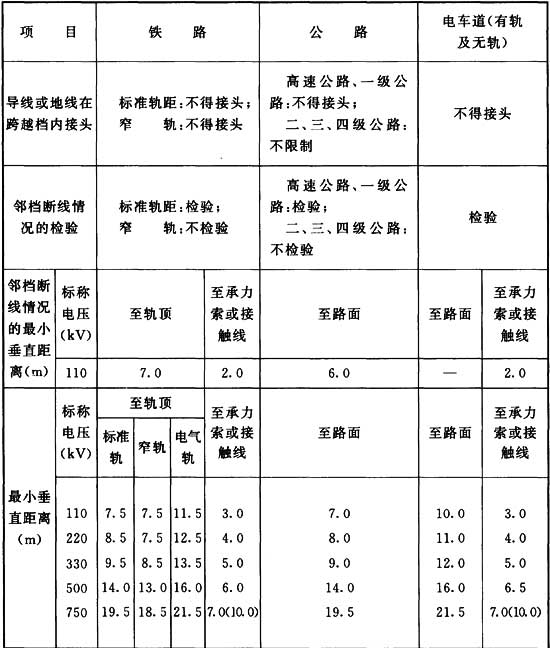

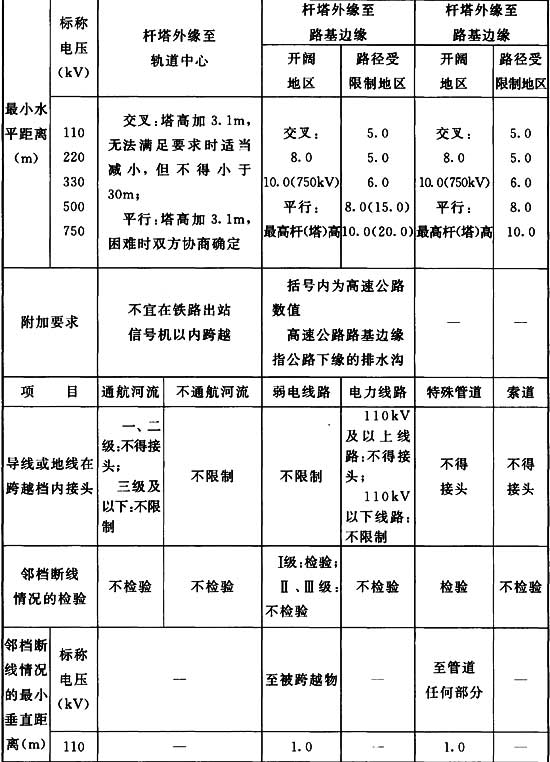

表A.0.6 輸電線路與鐵路、公路、河流、管道、索道及各種架空線路交叉或接近距離的基本要求
