前言
（免費下載）GB 50729-2012 ±800kV及以下直流換流站土建工程施工質量驗收規范
詳情
1 總 則
1.0.1 為加強換流站土建工程建設質量管理與控制，規范和統一換流站土建工程的施工質量檢查和驗收，保證工程質量，制定本規范。
1.0.2 本規范適用于±800kV及以下?lián)Q流站土建工程的新建、改建和擴建施工質量的驗收。
1.0.3 工程施工質量檢查、驗收和單位工程質量評定應在施工單位自行檢查、評定的基礎上進行；隱蔽工程在隱蔽前應由施工單位通知有關單位進行驗收，并應形成驗收文件，勘察、設計單位必須參加天然地基驗槽隱蔽工程驗收；涉及結構安全的試塊、試件以及有關材料，應按規定進行見證取樣檢測；承擔見證取樣檢測及有關結構安全檢測的單位應具有相應的資質；對于涉及結構安全和使用功能的重要分部工程應進行抽樣檢測。
1.0.4 本規范應與現行國家標準《建筑工程施工質量驗收統一標準》GB 50300配套使用。
1.0.5 ±800kV及以下直流換流站土建工程的施工質量驗收除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 換流站 converter station
直流輸電系統中實現交直流電力變換的電力工程設施。
2.0.2 閥廳 valve hall
換流站內放置換流閥的封閉建筑物，要求能屏蔽換流產生的電磁干擾，有極好的電磁屏蔽性能。通常為鋼結構建筑，其四周墻壁及屋面、地面間有一個焊接為整體的六面體金屬屏蔽網層。
2.0.3 閥吊梁 valve pylon support beams
固定在閥廳屋架下用于懸吊換流閥塔的構件。
2.0.4 防火墻 firewall
設在換流變壓器(平波電抗器、高壓電抗器)之間及閥廳與換流變壓器(平波電抗器)之間等為防止火災蔓延用非燃材料澆(砌)筑的墻體。有現澆鋼筋混凝土清水墻、鋼筋混凝土框架填充砌體等類型。
2.0.5 施工縫 construction joint
在混凝土澆筑過程中，因設計要求或施工需要分段澆筑而在先、后澆筑的混凝土之間所形成的接縫。
2.0.6 后錨固 post-installed fastenings
通過相關技術手段在既有混凝土結構上的錨固。
2.0.7 水泥基灌漿材料 cementitious grout
水泥基灌漿材料是以高強度材料作為骨料，以水泥作為結合劑，輔以高流態、微膨脹、防離析等物質配制而成。它在施工現場按照廠家說明加入一定量的水，攪拌均勻后即可使用的灌漿料。
2.0.8 清水混凝土 fair-faced concrete
直接利用混凝土成型后的自然質感作為飾面效果的混凝土。分為普通清水混凝土、飾面清水混凝土和裝飾清水混凝土。普通清水混凝土是指表面顏色無明顯色差，對飾面效果無特殊要求的清水混凝土。飾面混凝土是指表面顏色基本一致，由有規律排列的對拉螺栓孔眼、明縫、蟬縫、假眼等組合成形的、以自然質感為飾面效果的清水混凝土。裝飾混凝土是指表面形成裝飾圖案、鑲嵌裝飾片或彩色的清水混凝土。
2.0.9 清水砌體 fair-faced masonry
也稱清水墻，是磚墻外墻面砌成后，只需要勾縫，即成為成品，不需要外墻面裝飾，砌磚質量要求高，灰漿飽滿，磚縫規范美觀。
2.0.10 設備基礎 equipment foundation
與設備底部或設備支架底部相連，穩定承受所作用的荷載，確保設備安全穩定運行的混凝土結構。
2.0.11 自流平地面 self-leveling ground
是指在混凝土、水泥或砂漿地面將著色無溶劑、自流平、粒子致密的厚漿型環氧樹脂采用特殊工藝涂在經處理的水泥地坪表面上，以達到美化地面和清潔防塵的效果的工業地坪。分為常規環氧樹脂自流平、環氧樹脂玻纖自流平及環氧樹脂砂漿自流平等。
2.0.12 電磁屏蔽 electromagnetic shielding
用導電材料減少電場、磁場能量向指定區域穿透的屏蔽。
2.0.13 缺陷 defect
建筑工程施工質量中不符合規定要求的檢驗項或檢驗點，按其程度可分為嚴重缺陷和一般缺陷。
2.0.14 一般缺陷 common defect
對結構構件的受力性能或安裝使用性能無決定性影響的缺陷。
3 質量驗收范圍
3.0.1 室外工程可根據專業類別和工程規模劃分單位(子單位)工程。
3.0.2 單位(子單位)工程、分部(子分部)工程、分項工程和檢驗批的編號應按照連續編號的原則進行。編號原則應按單位、子單位、分部、子分部、分項、檢驗批工程各占兩位、檢驗批流水號占三位，共15位數字，無子單位、子分部工程時，編號應編為00。
3.0.3 工程開工前可按本規范附錄A的規定，結合具體工程實際情況，制定該工程項目的質量驗收范圍。施工過程中，驗收表的工程項目編號應與驗評劃分的工程項目編號保持一致。
4 換流站建筑物工程
5 換流站構筑物工程
6 換流站場區工程
7 換流站環保工程
附錄A ±800KV換流站土建單位、子單位工程質量驗評劃分表
附錄A ±800kV換流站土建單位、子單位工程質量驗評劃分表

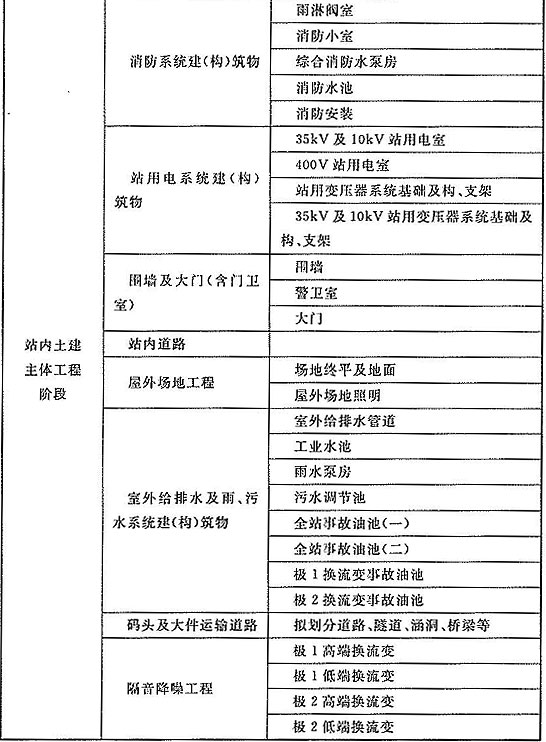

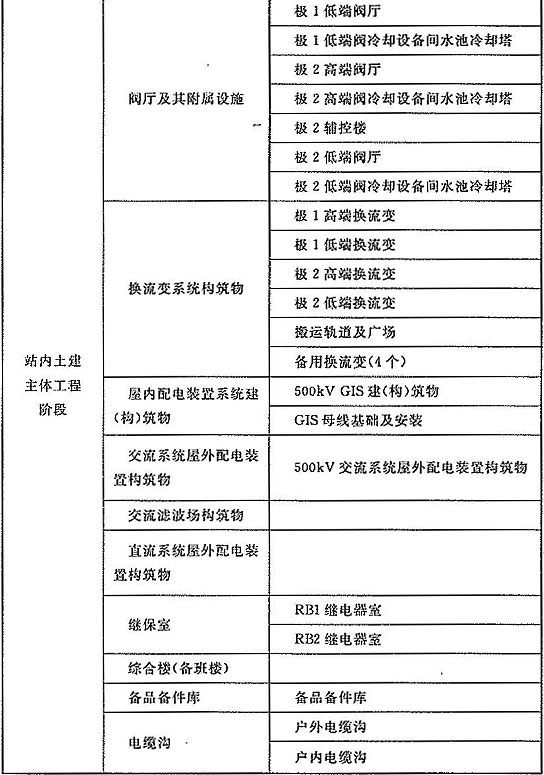

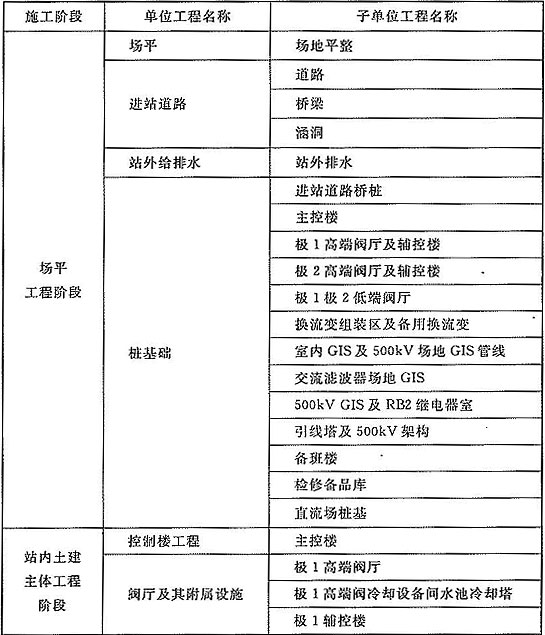

表A ±800kV換流站土建單位、子單位工程質量驗評劃分表
注：±660kV及以下?lián)Q流站換流區不劃分高低端。
