（免費下載）GB 50950-2013 光纜廠生產設備安裝工程施工及質量驗收規范
1 總 則
1.0.1 為規范光纜廠生產設備安裝工程施工、確保生產設備安裝質量和可靠運行、促進生產設備安裝技術水平的提高，制定本規范。
1.0.2 本規范適用于光纖著色機、光纖二次套塑生產線、光纖不銹鋼松套管生產線、絞合生產線、護套生產線設備安裝工程施工及質量驗收。
1.0.3 光纜廠生產設備安裝工程應滿足光纜生產工藝及設備檢修、維護管理、安全運行、操作方便等需求，并應貫徹國家環境保護、資源節約的方針。
1.0.4 光纜廠生產設備安裝工程施工及質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 光纖單元 optical fiber unit
直接包含涂覆光纖、緊包光纖或光纖帶等光纖元件的最小單元。
2.0.2 生產設備 manufacturing equipments
光纜廠內生產光纜所用設備的簡稱。
2.0.3 光纖著色機 optical fiber coloring machine
為光纖著色的生產設備。
2.0.4 二次套塑生產線 secondary coating line
為光纖、光纖束或光纖帶等光纖元件擠制塑料被覆層或套管使其成為光纖單元的生產線設備。
2.0.5 不銹鋼松套管生產線 stainless steel line loose tube
為光纖、光纖束或光纖帶等光纖元件焊制不銹鋼松套管使其成為光纖單元的生產線設備。
2.0.6 絞合生產線 stranding line
將光纖單元或加強構件等按一定的方式絞合成一體使其成為纜芯或光纜的生產線設備。
2.0.7 護套生產線 sheathing line
為光纖單元或纜芯等光纜元件擠制護套的生產線設備。
2.0.8 中心線 center line
通過生產設備部件的中心孔軸的線。
2.0.9 中心高線 center high line
通過生產設備部件的中心孔軸并與地面平行的線。
2.0.10 中心等高線 center contour line
光纜或光纜元件生產時，其軸線在生產線上高度相等的運行路線，也是高度相等的中心線。
2.0.11 主機 mainframe
生產線設備中起主要作用的設備。
2.0.12 雙向螺旋反向角 reverse angle of SZ stranding
生產光纖單元或絞合光纜元件時，生產設備絞合頭上某一點沿單方向旋轉到某點后反向旋轉時所旋轉的角度，又稱SZ反向角。
3 基本規定
3.0.1 光纜廠生產設備安裝工程施工及質量驗收流程應按本規范附錄A的規定執行。
3.0.2 生產設備中轉庫或暫存場所的有效空間高度、門的高度及寬度應能滿足儲存設備最大外包裝箱及搬運工具的出入要求，地面應平整且滿足搬運最重設備的荷載要求。
3.0.3 生產設備存放地應留有設備出庫時叉車等搬運工具通道。
3.0.4 小型精密生產設備應存放在器材架上，不得堆疊。
3.0.5 生產設備不得與腐蝕、易燃、易爆物品存放在一起。
3.0.6 安裝光纖著色機等有局部排風要求的車間，開設排風孔洞及廢氣排放應符合設計要求，并應符合現行國家標準《電子工業職業安全衛生設計規范》GB 50523的有關規定。
3.0.7 光纖著色廠房應有保溫、保濕及保潔基礎措施，宜有空氣調節設施，應能使環境溫度保持在15℃～25℃、相對濕度保持在45％～75％。
3.0.8 光纖二次套塑廠房應有保濕措施，宜使相對濕度保持在45％～75％。
3.0.9 當安裝場所為普通水泥地面時，絞合生產線等重大型設備及龍門架等有懸梁的地方應進行荷載計算或確認，并應設加固基礎。
3.0.10 二次套塑及護套生產線應設置冷卻水循環系統。水、氣等有壓管道應根據壓力等級采取相應的防泄漏措施，氣管應有過濾措施。
3.0.11 廠房地面上的溝、槽應處理干凈，地面應平整且能滿足叉車搬運最重設備的荷載要求。
3.0.12 起重工、焊工、電工應持證上崗。
4 安裝工程施工
5 調試及試運行
6 工程驗收
6.0.1 工程驗收應在設備試運行檢驗合格后進行，并應形成工程驗收?qǐng)?bào)告，驗收?qǐng)?bào)告可按本規范附錄C表C.0.3的要求填寫。
6.0.2 工程驗收應由建設單位組織，施工單位和設備供貨商應參加。
6.0.3 當生產設備安裝工程、設備二次配線安裝工程不符合質量要求或工藝技術指標不合格時，應按下列要求處理：
1 經返工返修后的生產設備應重新進行驗收；
2 返工返修后經檢驗?zāi)軡M足要求時，可按協商進行驗收。
6.0.4 生產設備驗收結果應納入設備的管理檔案。
附錄A
附錄A 光纜廠生產設備安裝工藝流程
圖A 光纜廠生產設備安裝工藝流程圖
附錄B
附錄B 生產設備安裝技術參數

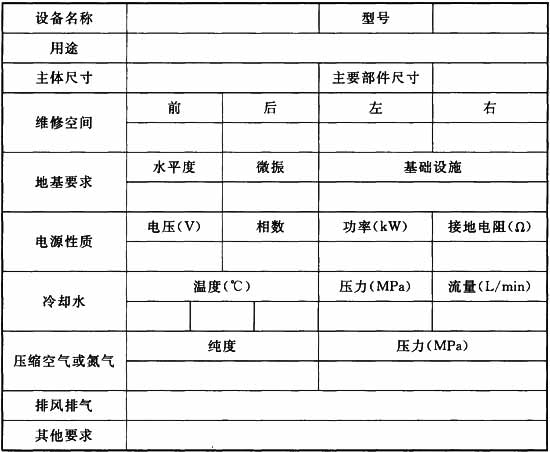

表B 生產設備安裝技術參數
注：本表是光纜廠生產設備安裝技術參數的通用表格，針對具體設備時可選擇填寫。
附錄C 工程質量驗收記錄表
C.0.1 設備開箱檢查記錄的內容應包括表C.0.1規定的內容。

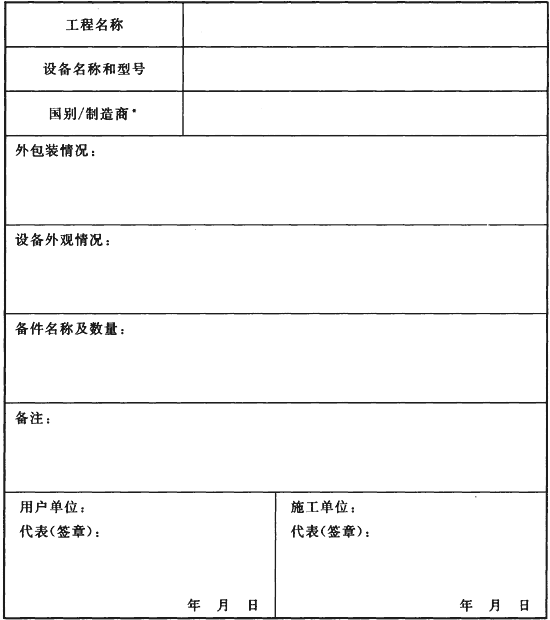

表C.0.1 設備開箱檢查記錄
注：*當設備制造商和用戶方均在中國時，國別可省略。
C.0.2 設備安裝工程質量驗收記錄內容應包括表C.0.2規定的內容。

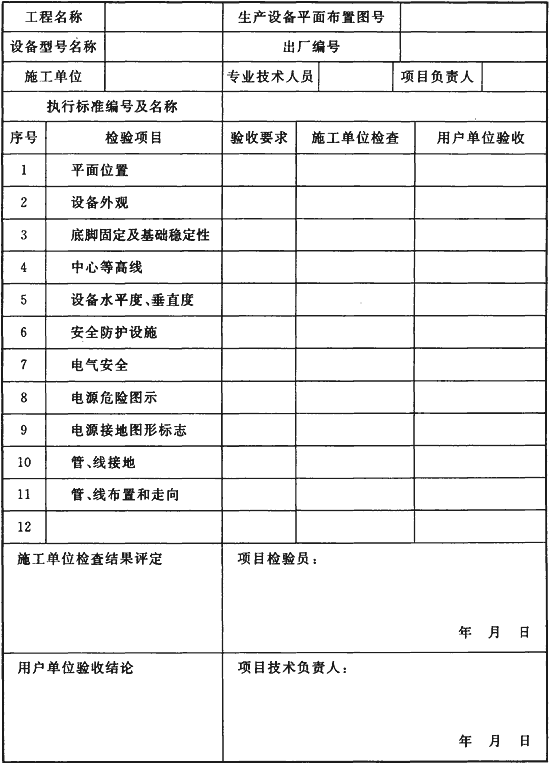

表C.0.2 設備安裝工程質量檢驗記錄
C.0.3 設備安裝工程驗收?qǐng)?bào)告應包括表C.0.3規定的內容。

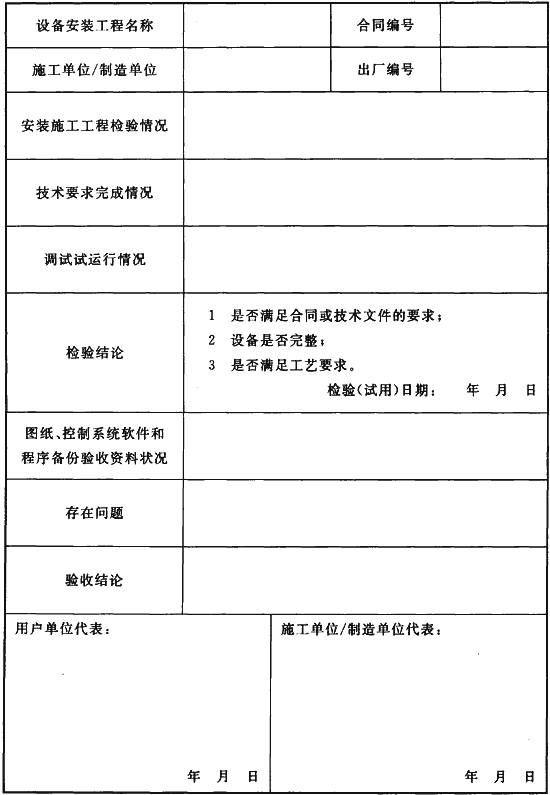

表C.0.3 設備安裝工程驗收?qǐng)?bào)告
