（免費下載）GB 50601-2010 建筑物防雷工程施工與質量驗收規范
1 總 則
1.0.1 為加強建筑物防雷工程質量監督管理，統一防雷工程施工與質量驗收，保證工程質量和建筑物的防雷裝置安全運行，制定本規范。
1.0.2 本規范適用于新建、改建和擴建建筑物防雷工程的施工與質量驗收。
1.0.3 建筑物防雷工程施工與質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 防雷裝置 1ightning protection system(LPS)
用于對建筑物進行雷電防護的整套裝置，由外部防雷裝置和內部防雷裝置組成。
2.0.2 外部防雷裝置 external lightning protection system
用于防護直擊雷的防雷裝置，由接閃器、引下線和接地裝置組成。
2.0.3 內部防雷裝置 internal lightning protection system
用于減小雷電流在所需防護空間內產生的電磁效應的防雷裝置，由屏蔽導體、等電位連接件和電涌保護器等組成。
2.0.4 接地體 earth electrode
埋入土壤或混凝土基礎中作散流用的導體。
2.0.5 接地線 earthing conductor
從引下線斷接卡或測試點至接地體的連接導體，或從接地端子、等電位連接帶至接地體的連接導體。
2.0.6 共用接地系統 common earthing system
將防雷裝置、建筑物基礎金屬構件、低壓配電保護線、設備保護接地、屏蔽體接地、防靜電接地和信息技術設備邏輯地等相互連接在一起的接地系統。
2.0.7 電涌保護器 surge protective device(SPD)
用于限制瞬態過電壓和分泄電涌電流的器件。至少含有一個非線性元件。
2.0.8 后備過電流保護 back-up overcurrent protection
位于電涌保護器外部的前端，作為電氣裝置的一部分的過電流保護裝置。
2.0.9 內部系統 internal system
建筑物內的電氣和電子系統。
2.0.10 電氣系統 electrical system
由低壓供電組合部件構成的系統。
2.0.11 電子系統 electronic system
由通信設備、計算機、控制和儀表系統、無線電系統和電力電子裝置構成的系統。
2.0.12 檢驗批 inspection lot
按同一的生產條件或規定的方式匯總起來供檢驗用的，由一定的數量樣本組成的檢驗體。
2.0.13 主控項目 dominant item
建筑工程中對安全、衛生、環境保護和公眾利益起決定性作用的檢驗項目。
2.0.14 一般項目 general item
除主控項目以外的檢驗項目。
3 基本規定
4 接地裝置分項工程
5 引下線分項工程
6 接閃器分項工程
7 等電位連接分項工程
8 屏蔽分項工程
9 綜合布線分項工程
10 電涌保護器分項工程
11 工程質量驗收
附錄A 施工現場質量管理檢查記錄
A.0.1 施工現場質量管理檢查記錄應由施工單位按表A. 0.1填寫，總監理工程師(建設單位項目負責人)進行檢查，并做出檢查結論。

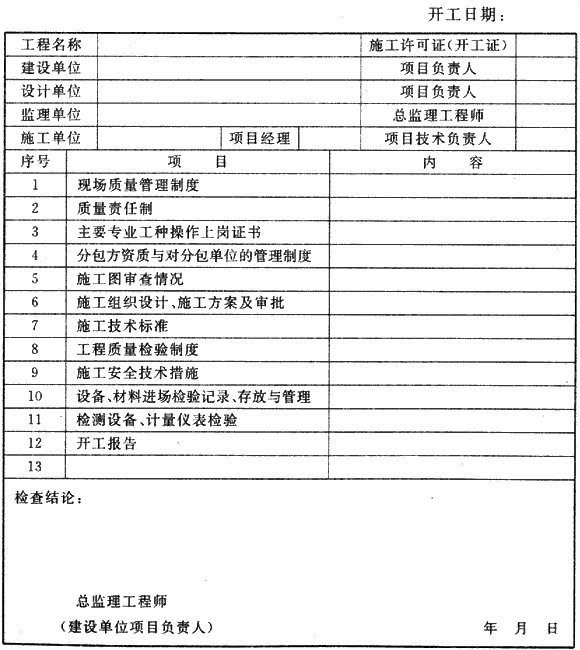

表A.0.1施工現場質量管理檢查記錄
附錄B 外部防雷裝置和等電位連接導體的材料、規格
附錄C 電涌保護器分類和應提供的信息要求
C.0.1 低壓配電系統的SPD分類應符合表C. 0. 1的要求。

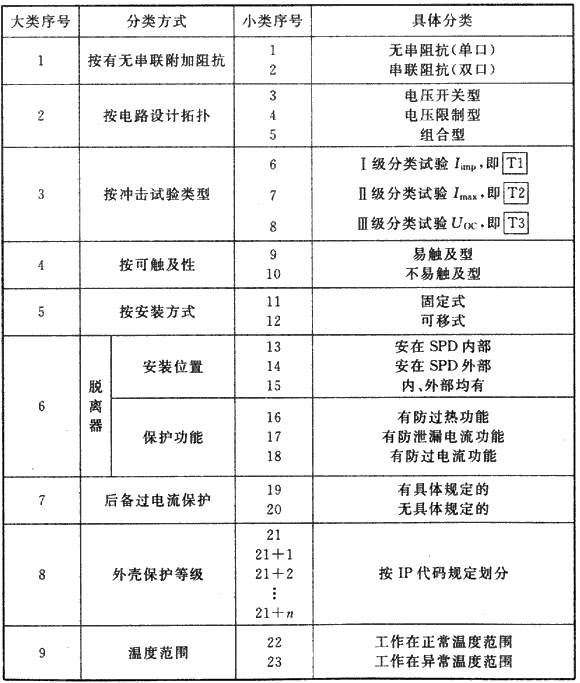

表C.0.1低壓配電系統的SPD分類
C. 0.2 電信、信號網絡的SPD分類應符合表C. 0.2-1和C. 0.2-2的要求。

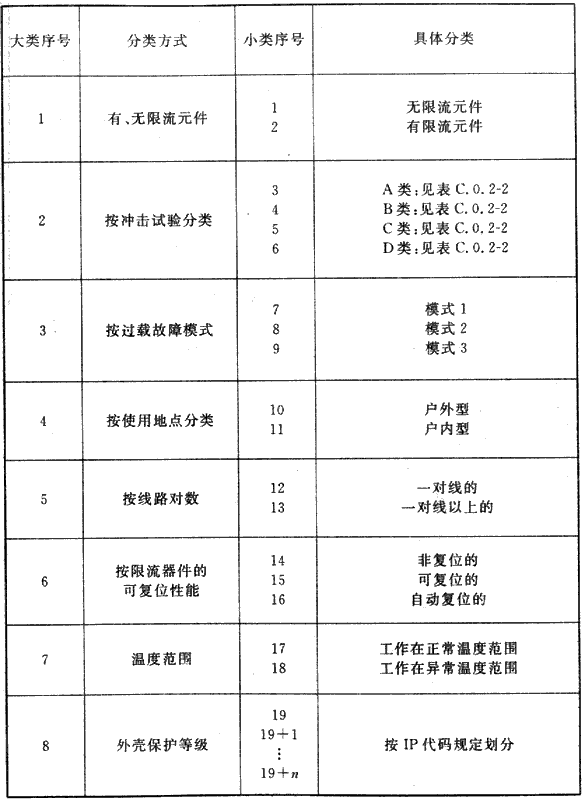

表C.0.2-1電信、信號網絡的SPD分類
表C.0.2-2SPD按試驗方法分類
C.0.3 SPD生產廠應在其產品標志、銘牌或使用說明書上提供下列信息：
1 生產廠名、商標及型號。
2 是否串有阻抗(雙口或單口)。
3 安裝方法。
4 最大持續運行電壓Uc(每一種保護模式一個值)。
5 低壓配電系統的SPD生產廠應說明產品屬于下列的何種試驗類別：
6 電信和信號網絡中的SPD生產廠應說明產品屬于下列的何種試驗類別：
1)A1～A2。
2)B1～B3。
3)C1～C3。
4)D1～D2。
7 Ⅰ級分類及Ⅱ級分類試驗預處理中的標稱放電電流值，每一種保護模式應為—個值。
8 電壓保護水平，每一種保護模式應為一個值。
9 額定負載電流IL。
10 外殼保護等級(當IP＞20時)。
11 承受短路電流。
12 后備過電流保護推薦的最大額定值。
13 脫離器動作指示。
14 具有特殊用途產品的安裝位置。
15 接線端的標志。
16 連接、機械尺寸、導線長度等安裝指南。
17 電網供電類型。
18 Ⅰ級分類試驗中比能量。
19 溫度范圍。
20 額定斷開續流值(除限壓型SPD外)。
21 推薦使用外部斷路器的指標。
22 殘流。
23 暫時過電壓耐受特性。
24 沖擊復位時間。
25 交流耐受能力。
26 過載故障模式。
27 傳輸速率、插入損耗、駐波比、帶寬等傳輸特性。
28 工作頻段。
29 接口型式。
30 串聯電阻。
C.0.4 隨產品提供的技術文件，應包括下列內容：
1 包裝清單。
2 產品出廠合格證明書。
3 安裝、使用說明書。
4 法定檢驗機構型式試驗報告。
附錄D 安 裝 圖

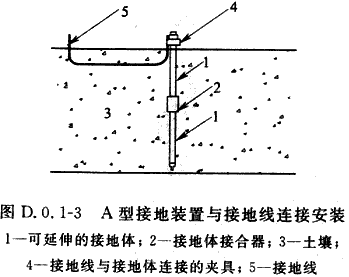

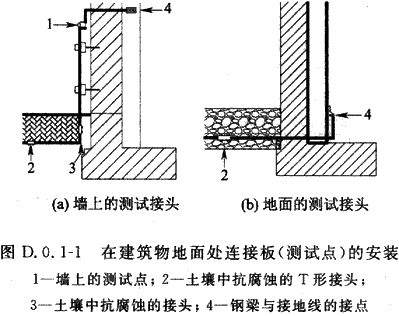

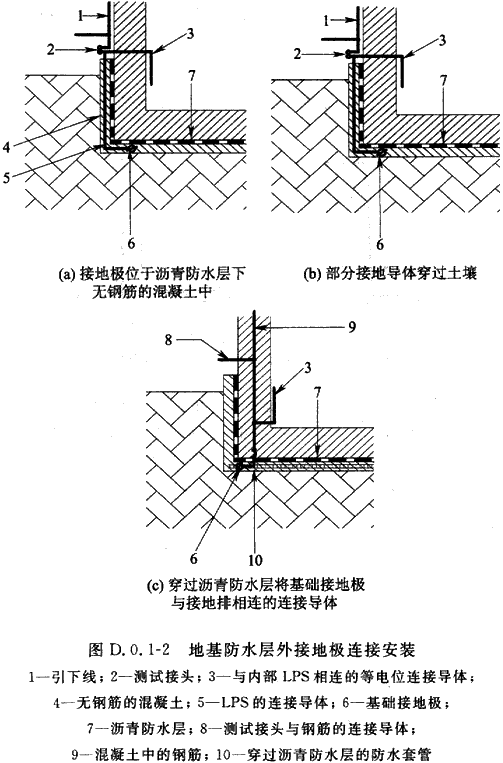

D.0.1 接地裝置安裝見圖D.0.1-1～圖D.0.1-3。

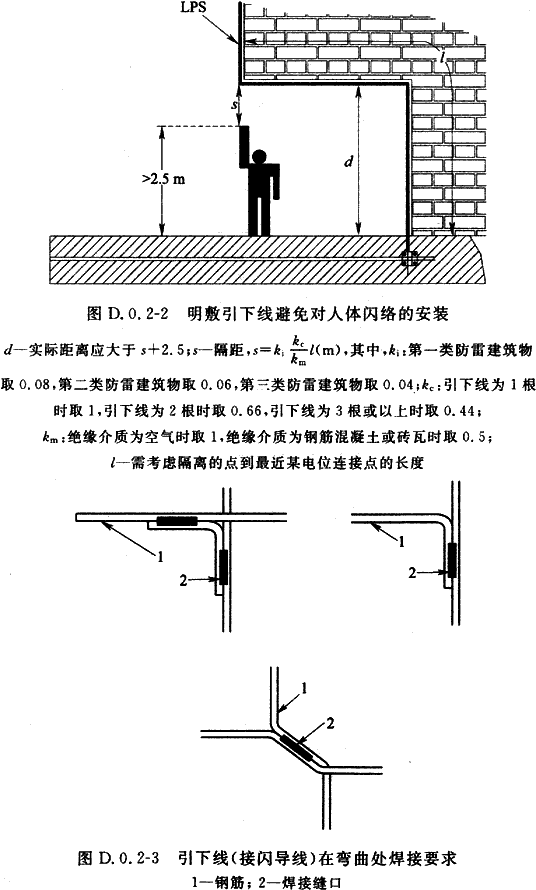

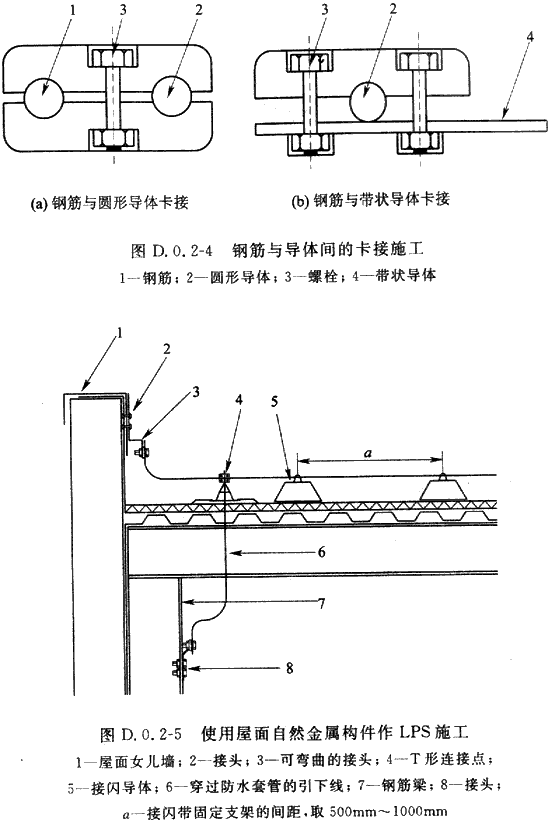

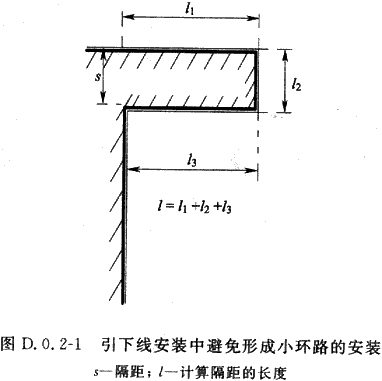

D.0.2 引下線安裝見圖D.O.2-1～圖D.0.2-5。

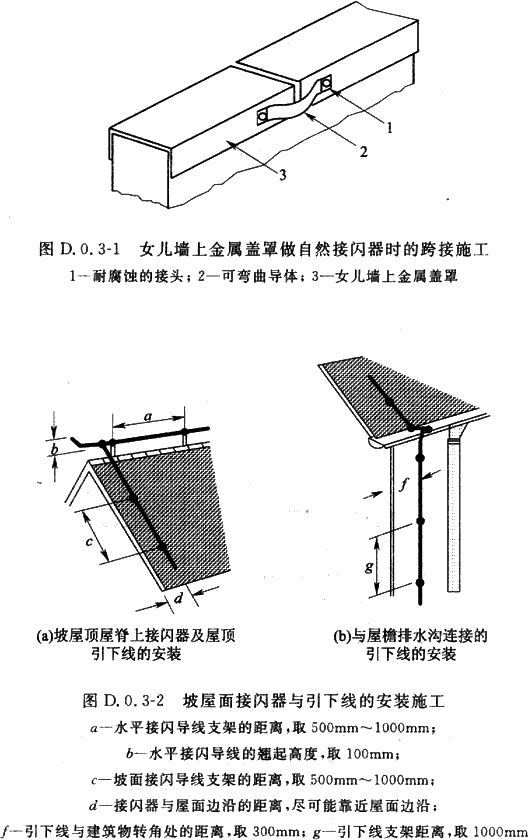

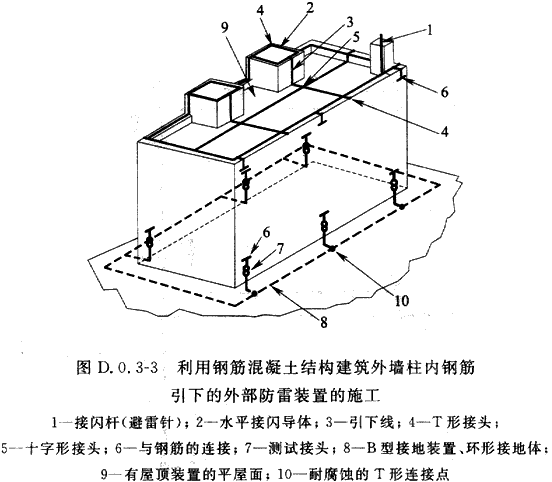

D.0.3 接閃器安裝見圖D.O.3-1～圖D.0.3-3。

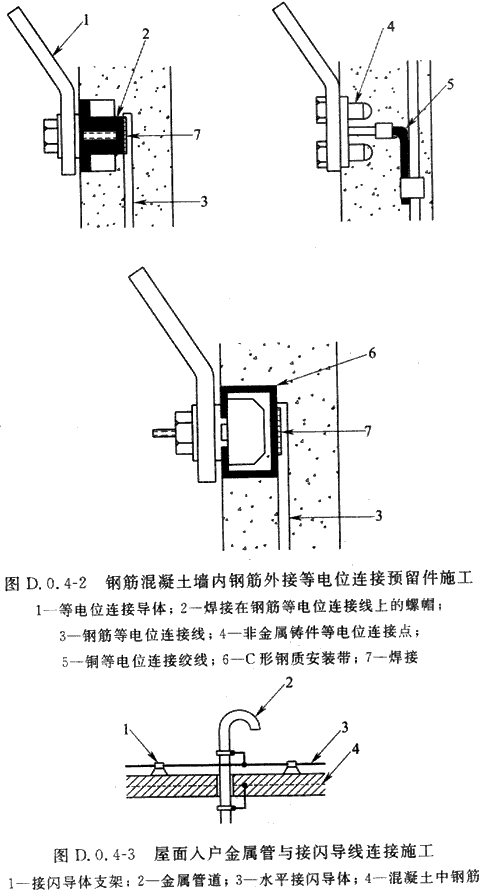

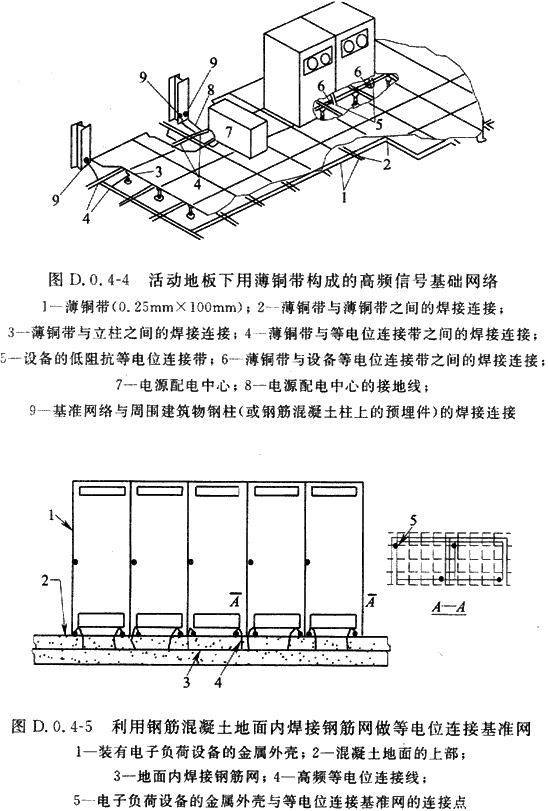

D.0.4 等電位連接安裝見圖D.O.4-1～圖D.0.4-5。

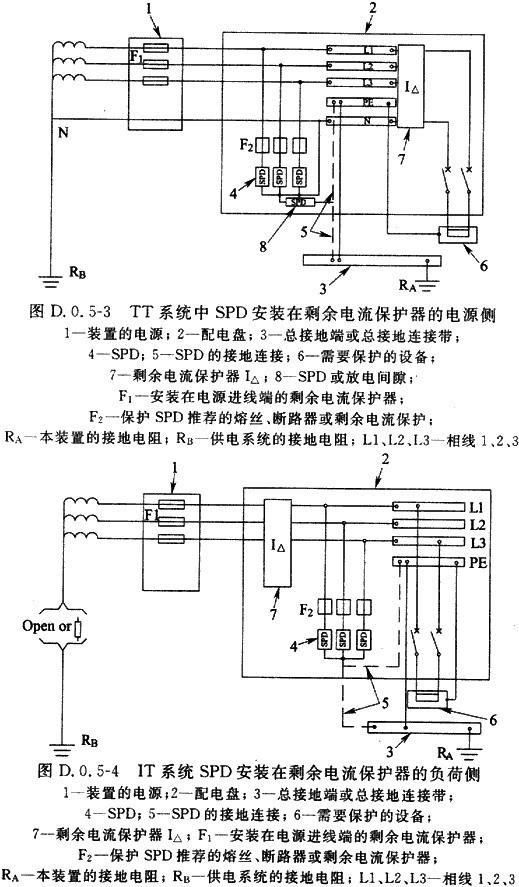

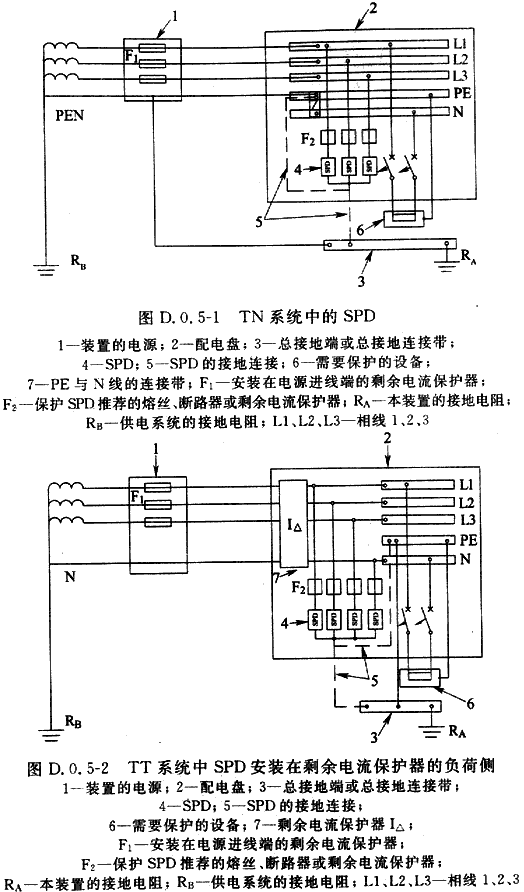

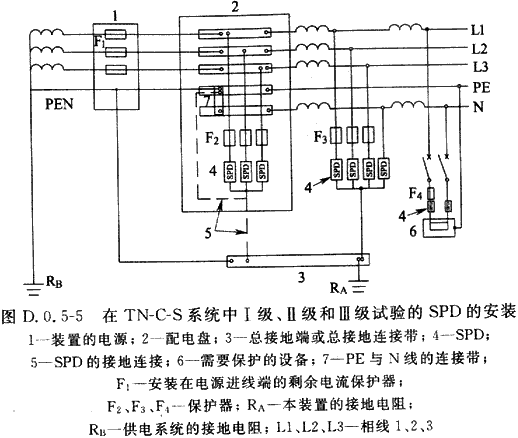

D.0.5 SPD在TN、TT、IT系統中的安裝見圖D. 0.5-1～圖D.O.5-5。

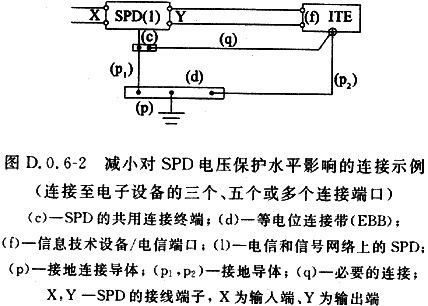

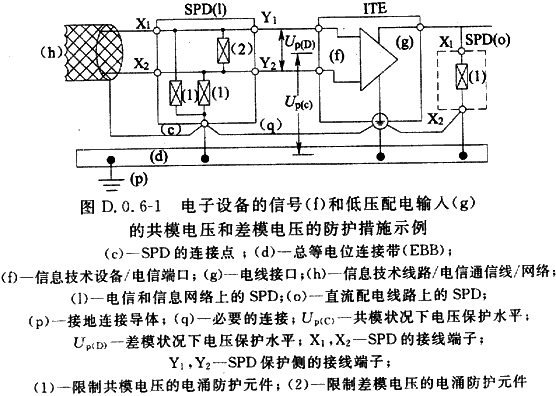

D.0.6 SPD在電信、信號網絡中的安裝見圖D.0.6-1和圖D.0.6-2。

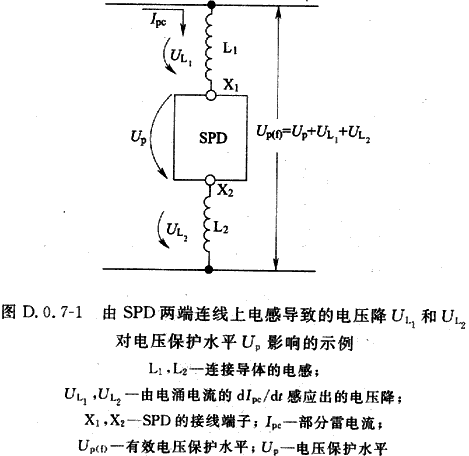

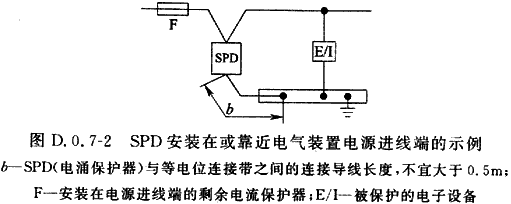

D. 0.7 安裝兩端連線應又短又直的SPD在電信、信號網絡中的圖示見圖D.0.7-1和圖D.0.7-2。

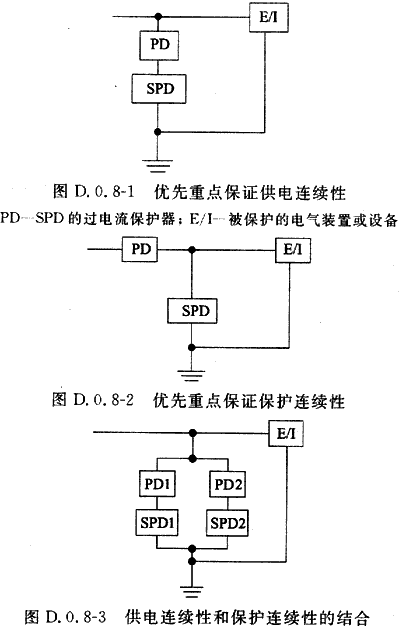

D.0.8 安裝SPD與過電流保護參見圖D. 0. 8-1～圖D. 0. 8-3。
附錄E 質量驗收記錄
E.0.1 檢驗批的質量驗收記錄應由施工項目專業質量檢查員填寫，并由監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員進行驗收。各分項工程應按表E. 0.1-1～表E. 0.1-7記錄。

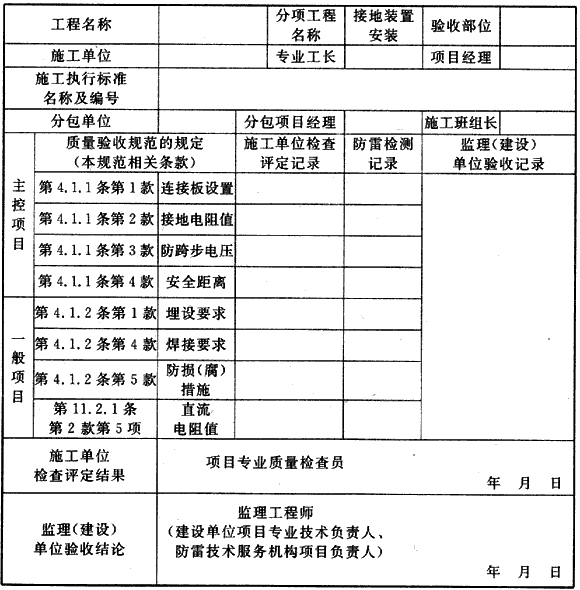

表 E.0.1-1 接地裝置分項工程質量驗收記錄

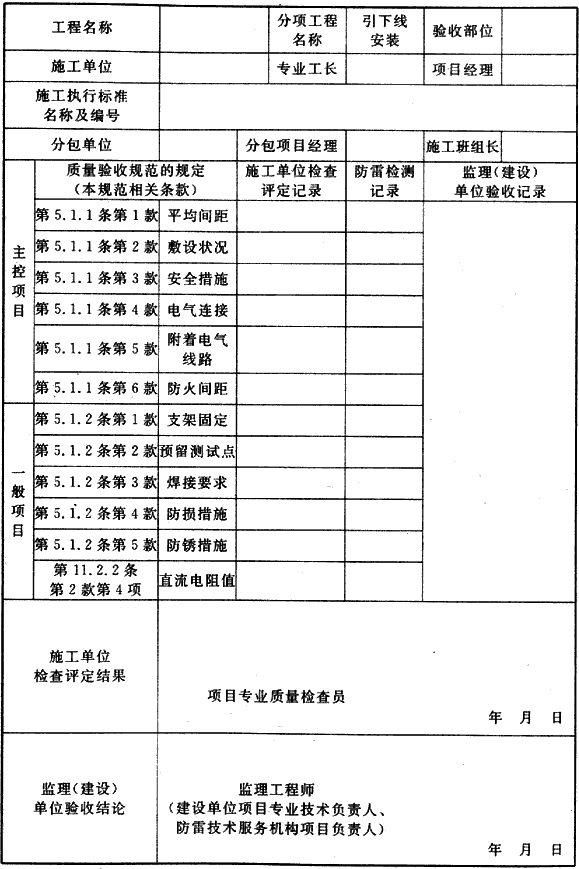

表 E.0.1-2 引下線分項工程質量驗收記錄

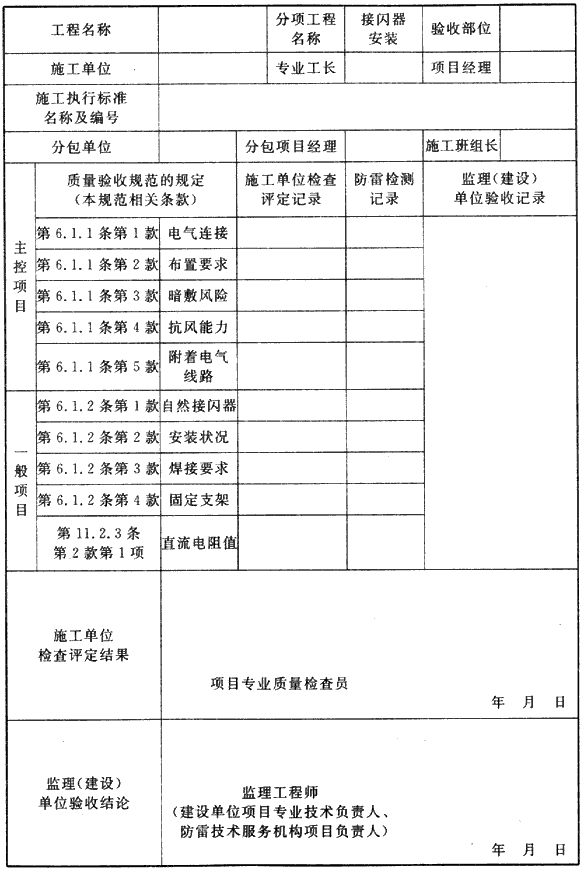

表 E.0.1-3 接閃器分項工程質量驗收記錄

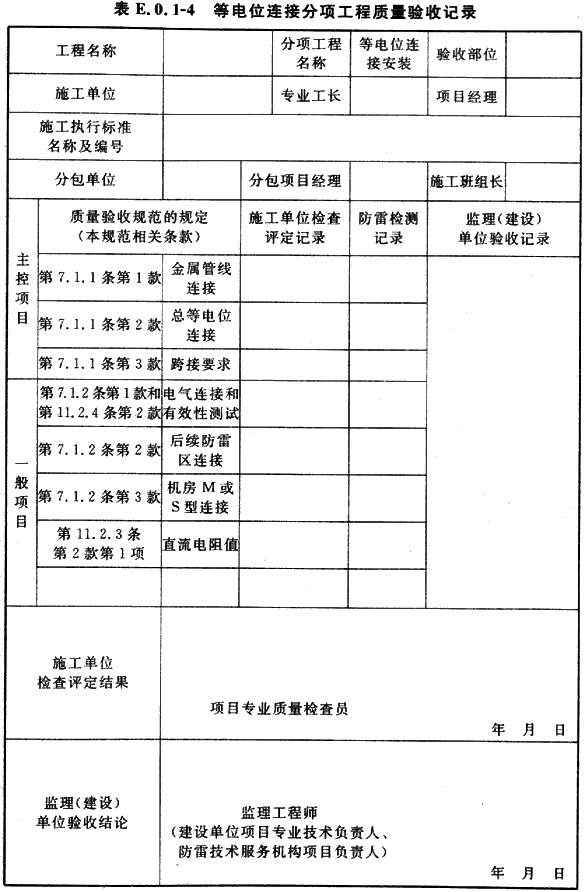

表 E.0.1-4 等電位連接分項工程質量驗收記錄

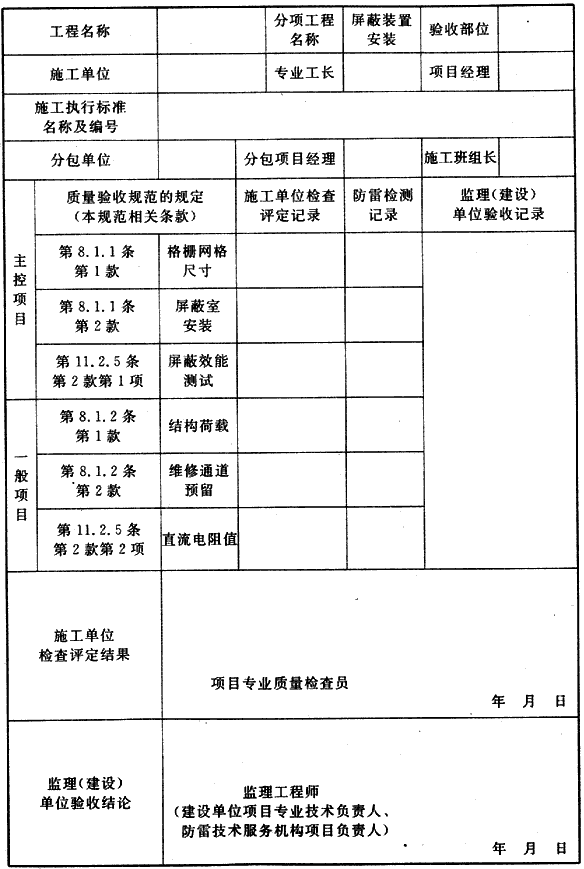

表 E.0.1-5 屏蔽裝置安裝分項工程質量驗收記錄

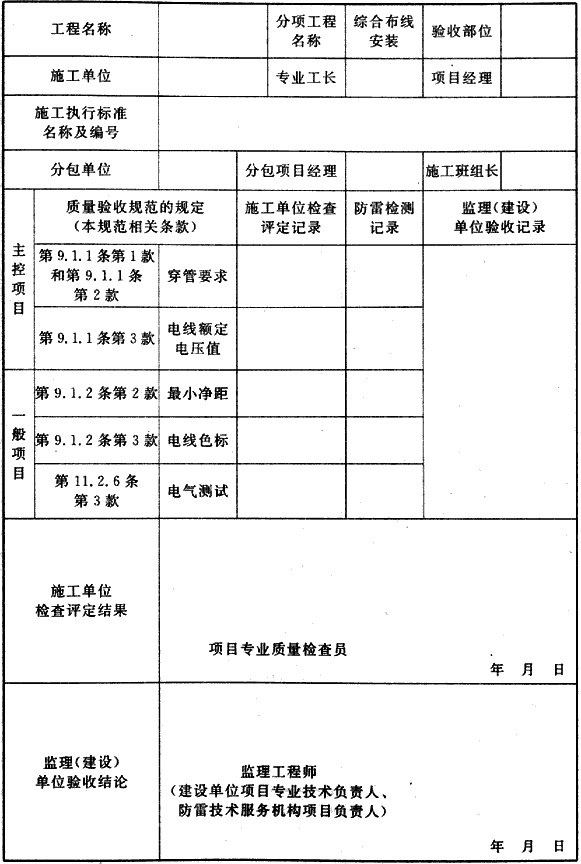

表 E.0.1-6 綜合布線分項工程質量驗收記錄

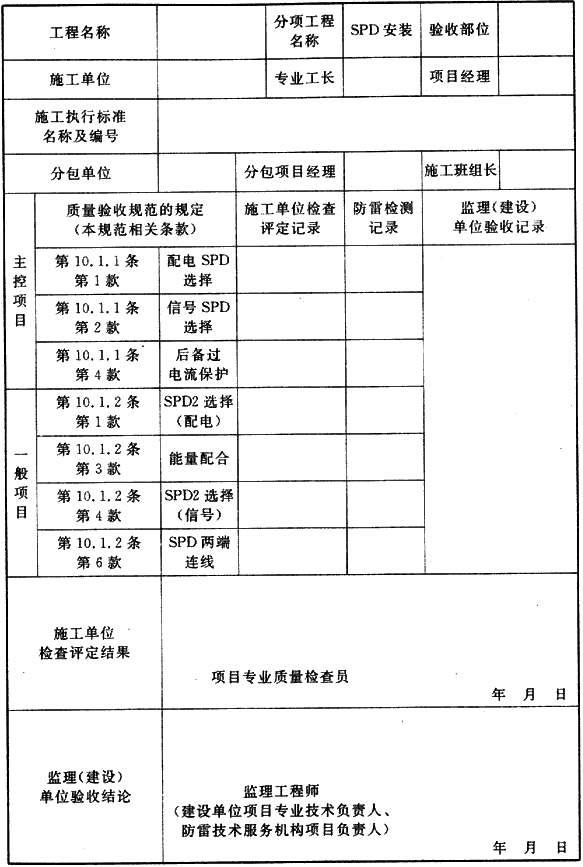

表 E.0.1-7 SPD分項工程質量驗收記錄
E.0.2 防雷工程(子分部)工程質量應由施工項目專業檢查員填寫，并由總監理工程師(建設單位項目專業負責人)組織相關部門負責人進行驗收，同時應按表E. 0.2記錄。

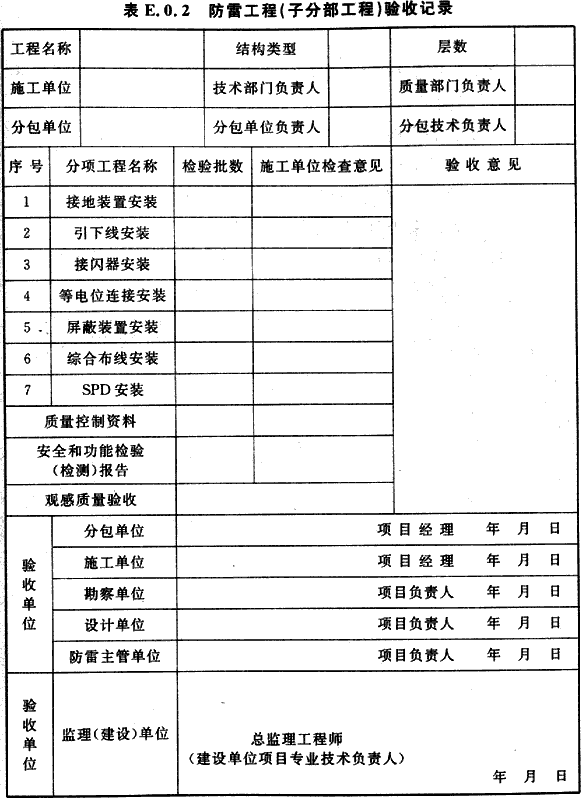

表 E.0.2 防雷工程（子分部工程）驗收記錄
