（免費下載）GB 50834-2013 1000kV構支架施工及驗收規范
1 總 則
1.0.1 為保證1000kV構支架的施工質量，制定本規范。
1.0.2 本規范適用于1000kV構支架的施工及驗收。
1.0.3 1000kV構支架施工及驗收除應符合本規范規定外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 施工前應依據已批準的設計文件、本規范及相關技術文件的規定編制施工方案。
2.0.2 螺栓應用力矩扳手緊固，螺栓安裝方向宜統一為：自下而上、由內向外；構架梁的弦桿法蘭螺栓安裝方向宜朝向一致。
2.0.3 法蘭螺栓緊固應按圓周分布角度對稱擰緊；節點螺栓緊固應按從中心到邊緣的順序?qū)ΨQ緊固。
2.0.4 4.8級的螺栓緊固力矩值不應小于表2.0.4的規定。4.8級以上、M27以上的螺栓緊固力矩值應符合設計規定。

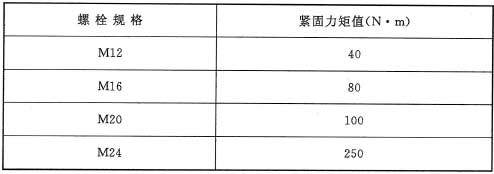

表2.0.4 螺栓緊固力矩值
2.0.5 構支架接地端子底部與保護帽頂部距離不宜小于200mm；構支架的設備接地端子與設備本體的接地端子方位應一致。
2.0.6 構支架工程應按下列規定進行施工質量控制：
1 進場的構件、緊固件應檢驗合格，且資料應齊全。
2 每道工序完成后，應進行質量檢查。
3 構件鍍鋅工藝孔應封閉完好，并應采取防腐措施。
4 構件組裝時應使用“定位銷”進行法蘭螺孔“過孔”和同心度定位，不得強行組裝。
5 為確保螺栓緊固力矩值，對于M27以上的螺栓在緊固時應使用電動扳手。
6 設計要求頂緊的節點，接觸面應有75％以上的面積緊貼。
3 施工準備
3.0.1 施工場地應平整、堅實，布置合理。
3.0.2 施工道路應平整、堅實，道路的寬度和轉彎半徑應滿足行車的要求。
3.0.3 構支架組立前，應對基礎軸線和標高、地腳螺栓位置等進行檢查，并應符合下列要求：
1 基礎混凝土強度應達到設計要求。
2 基礎周圍回填應完成，并應夯實。
3 構支架基礎允許偏差應符合表3.0.3的規定。

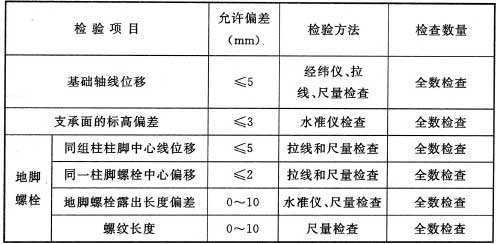

表3.0.3 構支架基礎允許偏差
3.0.4 構支架進場檢驗應符合下列要求：
1 制造廠應提交下列技術文件：
1)產品出廠合格證。
2)鋼材、連接材料和鍍鋅材料的質量證明書或試驗報告。
3)緊固件的復試報告、焊縫無損檢驗報告及鍍鋅層檢測資料。
4)構件加工編號和設計編號對照表。
5)設計變更文件。
6)制作中對技術問題處理的協議文件。
7)主要構件驗收記錄。
8)預拼裝記錄。
9)構件到貨清單。
2 構件質量應符合下列要求：
1)構件的型號、規格、數量、尺寸應符合設計要求。
2)構件應無彎曲、焊縫開裂，鍍鋅層色澤應一致、無損傷。
3)單節鋼管彎曲矢高偏差應控制在L/1500(L為單件長度)，且不應大于5mm；單個構件長度偏差應為±3mm。
3.0.5 構件的運輸和存放應符合下列要求：
1 構件裝卸應采用起重機械，并應采取保護鍍鋅層的措施。
2 運輸構件時，應根據構件的長度、重量選用車輛；構件在運輸車輛上的支點、兩端伸出的長度、防護措施及綁扎方法均應保證構件不產生變形、不損傷鍍鋅層。
3 構件存放場地應平整、堅實、無積水。
4 構件應按種類、型號、安裝順序分區存放。
5 底層墊枕應有足夠的支承面，并應防止支點下沉。
6 構件疊放時，各層構件的支點應在同一垂直線上，并不應超過三層。
4 構支架施工
5 質量驗收
5.0.1 質量驗收應符合下列要求：
1 應按設計圖紙已施工完畢。
2 構架施工質量應符合表5.0.1-1的要求。
3 設備支架施工質量應符合表5.0.1-2的要求。

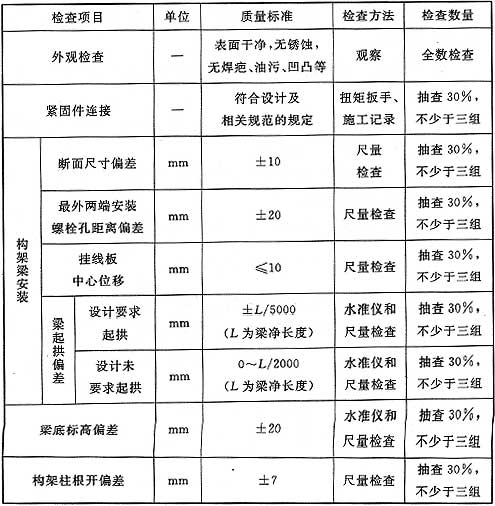

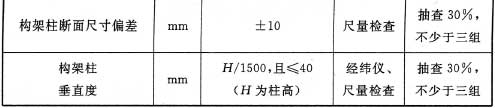

表5.0.1-1 構架施工質量

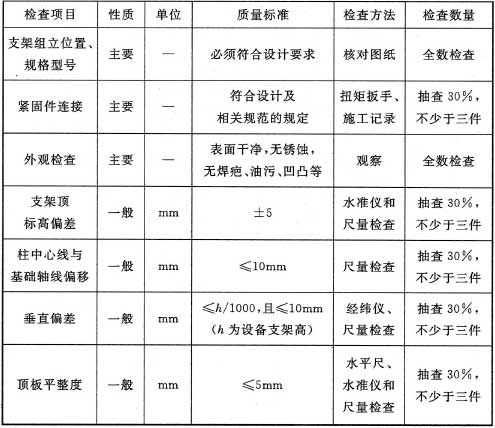

表5.0.1-2 設備支架施工質量
5.0.2 在質量驗收時，應提交下列資料：
1 施工圖紙、變更設計的證明文件。
2 制造廠提供的合格證件及相應技術文件。
3 檢驗及評定資料。
5.0.3 構架和設備支架接地應連接可靠、工藝美觀。
