（免費下載）GB/T 7267-2015 電力系統二次回路保護及自動化機柜(屏)基本尺寸系列
1 范 圍
1 范 圍
本標準規定了電力系統二次回路保護及自動化機柜(屏)的術語和定義、機柜尺寸要素、基本尺寸系列及其公差。
本標準適用于電力系統二次回路保護及自動化機柜(屏)。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 8582-2008 電工電子設備機械結構術語
GB/T 19183.2-2003 電子設備機械結構 戶外機殼 第2部分：箱體和機柜的協調尺寸
GB/T 19183.3-2003 電子設備機械結構 戶外機殼 第2-1部分：機柜尺寸
GB/T 19290.3-2008 發展中的電子設備構體機械結構模數序列 第2-1部分：分規范 25mm設備構體的接口協調尺寸 詳細規范 機柜和機架的尺寸
3 術語和定義
3.1
戶內機柜 indoor cabinet
使用在戶內有氣候防護場所的機柜。
3.2
戶外機柜 outdoor cabinet
使用在戶外無氣候防護場所的機柜。
屏及柜各尺寸要素見圖1。
4 機柜(屏)各尺寸要素
4 機柜(屏)各尺寸要素

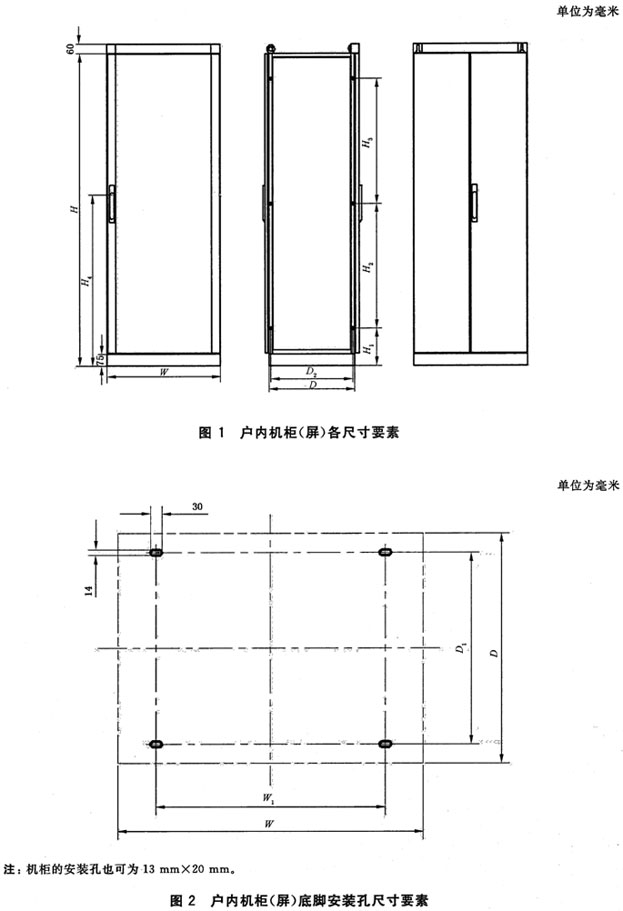

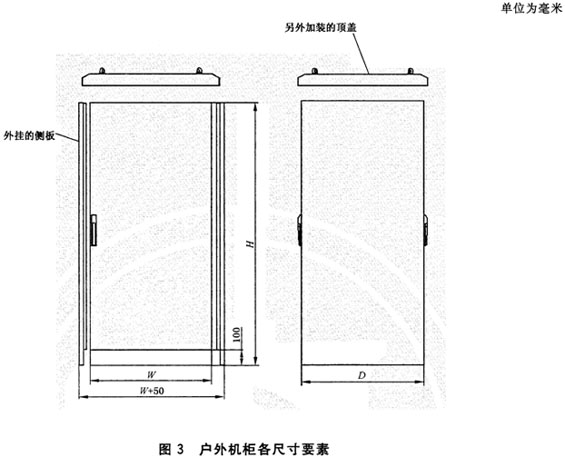

戶內機柜(屏)各尺寸要素見圖1和圖2，戶外機柜各尺寸要素見圖3。對于有特殊要求的機柜，宜參照GB/T 19290.3-2008(戶內機柜)和GB/T 19183.3-2003或GB/T 19183.2-2003(戶外機柜)，由制造廠與用戶商定。
5 機柜(屏)的基本尺寸和公差
5.2 戶外機柜的基本尺寸

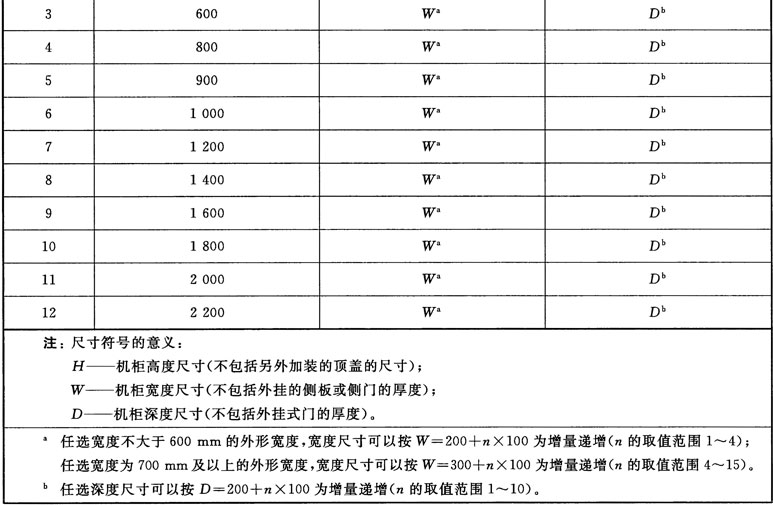

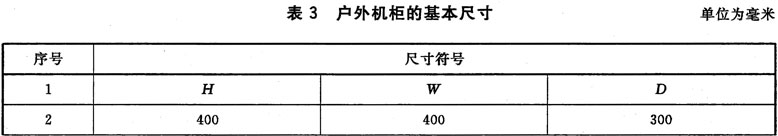

戶外機柜的基本尺寸見圖3和表3。
5.3 尺寸及其公差

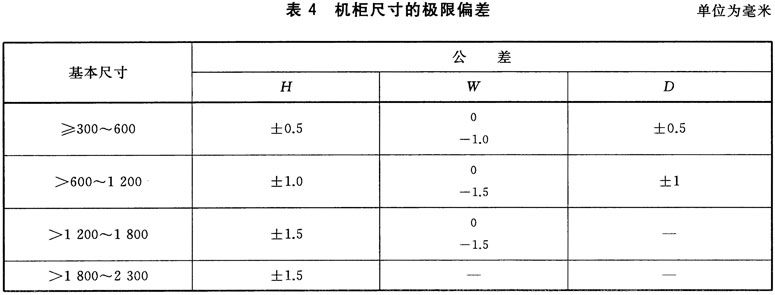

機柜尺寸的極限偏差見表4。
5.4 形狀和位置公差
形狀和位置公差為：
a) 機柜面板的平面度公差值在任意每平方米內不大于1.5mm；
b) 機柜外表面對底部基準面的垂直度公差值不大于2mm，取短邊尺寸為基本尺寸；
c) 機柜各結合處及門、覆板的縫隙應勻稱，長度在1m之內同一縫隙的寬度之差不應大于1.0mm，長度大于1m的縫隙的寬度之差不應大于1.5mm。
