1 范圍

1 范圍十四五_報告模板_資料庫

GB／T 3048的本部分規定了導體直流電阻試驗的試驗設備、試樣制備、試驗程序、試驗結果及計算和試驗記錄。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

本部分規定的試驗方法適用于測量電線電纜導體的直流電阻，其測量范圍為：大牛工程師

――雙臂電橋：(2×10^-5～99.9)Ω；統計公報_工作報告_免費下載

――單臂電橋：1 Ω～100 Ω及以上。模版下載_工作報告_規劃綱要

本部分規定的試驗方法不適用于測量已安裝的電線電纜的直流電阻。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

本部分應與GB／T 3048.1一起使用。大牛工程師

2 規范性引用文件

2 規范性引用文件（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

下列文件中的條款通過GB／T 3048的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。大牛工程師

GB／T 3048.1 電線電纜電性能試驗方法 第1部分：總則（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

3 試驗設備

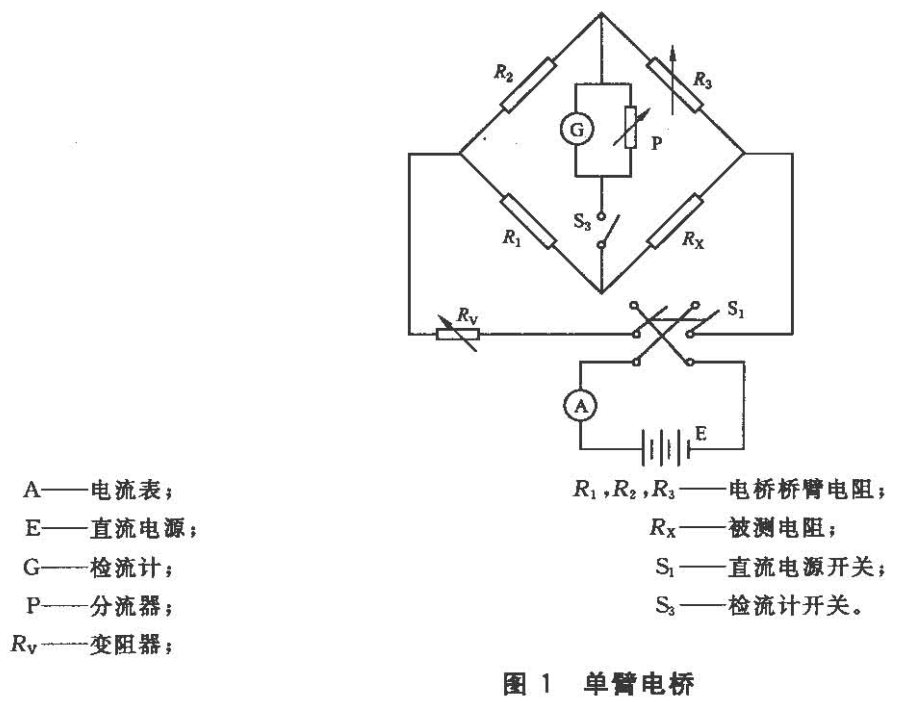

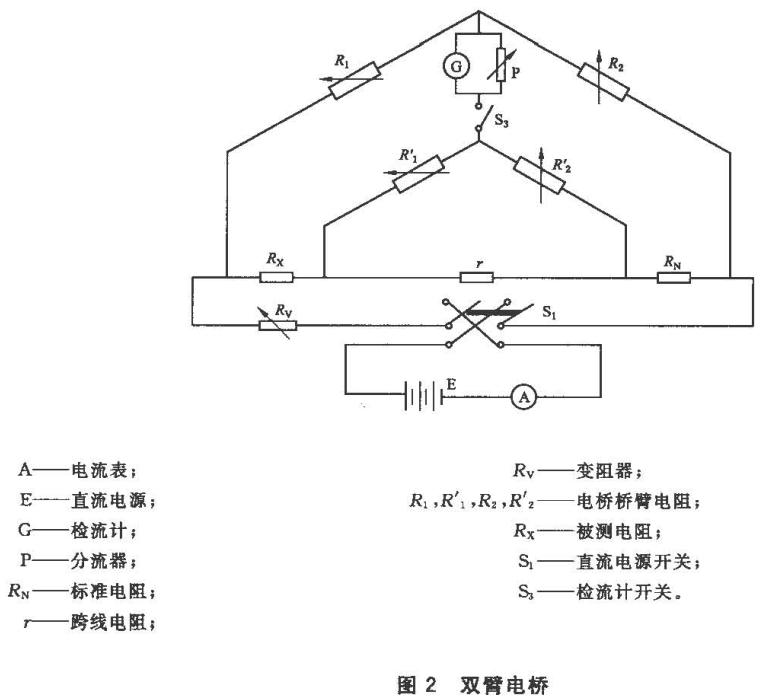

3.1 電橋的原理圖如圖1和圖2。大牛工程師

模版下載_報告模板_免費下載

（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

3.2 電橋可以是攜帶式電橋或試驗室專用的固定式電橋，試驗室專用固定式電橋及附件的接線與安裝應按儀器技術說明書進行。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

3.3 只要測量誤差符合5.3規定，也可使用除電橋以外的其他儀器。如根據直流電流-電壓降直接法原理，并采用四端測量技術，具有高精度的數字式直流電阻測試儀。工程資料_模版下載_文庫

3.4 當被測電阻小于1Ω時，應盡可能采用專用的四端測量夾具進行接線，四端夾具的外側一對為電流電極，內側一對為電位電極，電位接觸應由相當鋒利的刀刃構成，且互相平行，均垂直于試樣。每個電位接點與相應的電流接點之間的間距應不小于試樣斷面周長的1.5倍。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

4 試樣制備

4.1 試樣截取縣域經濟_工程咨詢_工作報告

從被試電線電纜上切取長度不小于1 m的試樣，或以成盤(圈)的電線電纜作為試樣。去除試樣導體外表面絕緣、護套或其他覆蓋物，也可以只去除試樣兩端與測量系統相連接部位的覆蓋物、露出導體。去除覆蓋物時應小心進行，防止損傷導體。大牛工程師

4.2 試樣拉直報告模板_模版下載_文庫

如果需要將試樣拉直，不應有任何導致試樣導體橫截面發生變化的扭曲，也不應導致試樣導體伸長。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

4.3 試樣表面處理大牛工程師

試樣在接入測量系統前，應預先清潔其連接部位的導體表面，去除附著物、污穢和油垢。連接處表面的氧化層應盡可能除盡。如用試劑處理后，必須用水充分清洗以清除試劑的殘留液。對于阻水型導體試樣，應采用低熔點合金澆注。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

5 試驗程序

5.3 電阻測量誤差（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

型式試驗時電阻測量誤差應不超過±0.5％；例行試驗時電阻測量誤差應不超過±2％。資料下載_資料庫_縣域經濟

5.4 試樣長度測量（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

應在單臂電橋的夾頭或雙臂電橋的一對電位夾頭之間的試樣上測量試樣長度。型式試驗時測量誤差應不超過±0.15％，例行試驗時測量誤差應不超過±0.5％。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

5.5 小電阻試樣的電阻測量大牛工程師

當試樣的電阻小于0.1 Ω時，應注意消除由于接觸電勢和熱電勢引起的測量誤差。應采用電流換向法，讀取一個正向讀數和一個反向讀數，取算術平均值；或采用平衡點法(補償法)，檢流計接入電路后，在電流不閉合的情況下調零，達到閉合電流時檢流計上基本觀察不到?jīng)_擊。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

5.6 細微導體的電阻測量大牛工程師

對細微導體進行測量時，在滿足試驗系統靈敏度要求的情況下，應盡量選擇最小的測試電流以防止電流過大而引起導體升溫。推薦采用電流密度，鋁導體應不大于0.5 A／mm²，銅導體應不大于1.0 A／mm²，可用比例為“1：1.41”的兩個測量電流，分別測出試樣的電阻值。如兩者之差不超過0.5％，則認為用比例為“1”的電流測量時，試樣導體未發生溫升變化。資料下載_模版下載_統計公報

6 試驗結果及計算

6.3 標準溫度下的導體相當電阻率規劃綱要_報告模板_統計公報

溫度為20℃的導體的相當電阻率按公式(4)計算：（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

式中：大牛工程師

ρ₂₀――20℃時導體的相當電阻率，單位為歐平方毫米每米(Ωmm²／m)；大牛工程師

A――導體的標稱截面積，單位為平方毫米(mm²)。（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

7 試驗記錄

7 試驗記錄模版下載_報告模板_統計公報

試驗記錄中應詳細記錄下列內容：大牛工程師

a)試驗類型；統計公報_免費下載_資料下載

b)試樣編號，試樣型號、規格；（免費下載）GB/T 3048.4-2007 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗

c)試驗日期，測試時的溫度；資料下載_報告模板_工程資料

d)試樣的各次電阻測量值，平均值；大牛工程師

e)測量結果；大牛工程師

f)測試儀器及校準有效期。
