1 范圍
1 范圍
GB／T 13337的本部分規定了固定型排氣式鉛酸蓄電池（以下簡稱蓄電池)的技術條件，包括技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存試驗等。
本部分適用于開關操作、安全保護裝置、信號系統、電信裝置、計算機、緊急事故照明以及各種直流電源用蓄電池及蓄電池組。
本部分不適用于固定型閥控式鉛酸蓄電池和儲能用鉛酸蓄電池。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本部分。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 2900.41 電工術語原電池和蓄電池
GB／T 13337.2 固定型排氣式鉛酸蓄電池 第2部分：規格及尺寸
IEC 60896-11：2002 固定型排氣式鉛酸蓄電池 第11部分：一般要求和測試方法
3 術語、定義和符號
3 術語、定義和符號
GB／T 2900.41中界定的術語和定義適用于本文件。
下列符號適用于本文件。
Ce——在基準溫度(25℃)條件時的蓄電池實際容量，單位為安時(Ah)；
Ct——蓄電池實測容量，是放電電流I與放電時間t的乘積，單位為安時(Ah)；
C0.5——0.5小時率額定容量，數值為0.35C10，單位為安時(Ah)；
C1——1小時率額定容量，數值為0.45C10，單位為安時(Ah)；
C1010小時率額定容量，單位為安時(Ah)；
I0.5——0.5小時率放電電流，數值為7I10，單位為安培(A)；
I1——1小時率放電電流，數值為4.5I10，單位為安培(A)；
I10——10小時率放電電流，數值為C10／10，單位為安培(A)；
R——荷電保持能力；
Ua——恒壓充電時單體蓄電池的充電電壓，數值為2.25～2.40，單位為伏特；
Uf——涓流充電時單體蓄電池的充電電壓，數值為2.15～2.25，單位為伏特(V)。
4 技術要求
4.2 蓄電池尺寸
蓄電池的外形尺寸應符合GB／T 13337.2規定。
4.3 蓄電池極性
蓄電池極性應符合制造商產品圖樣。
4.4 外觀
蓄電池外觀不得有裂紋及污跡。
4.5 氣密性
按第6.2規定的方法試驗，蓄電池除防酸帽外，其他各處均要保持良好的氣密性，并能承受4 kPa的正壓或負壓。
4.6 容量
蓄電池按第6.3規定的方法試驗：
——10小時率容量在第一次循環不低于0.95C10，在第三次循環或之前達到C10；
——1小時率應達到0.45C10
——0.5小時率應達到0.35C10
4.7 大電流耐受能力
蓄電池按第6.4規定的方法試驗，端子、極柱及匯流排不得熔化或熔斷；槽、蓋不得熔化或變形。
4.8 短路電流及內阻水平
蓄電池按第6.5試驗，其短路電流值和內阻值符合制造商提供數值。
4.9 荷電保持能力
蓄電池按第6.6規定的方法試驗，靜置90d后其荷電保持能力R值不得低于80％。
4.10 防酸霧性能
蓄電池按第6.7規定的方法試驗，不得有酸霧逸出。
4.11 安全性能
蓄電池按第6.8規定的方法試驗，不得引起蓄電池本體爆炸。
4.12 耐涓流充電能力和電解液儲存
蓄電池按第6.9規定的方法試驗，蓄電池以(Uf±0.01)V的恒電壓進行充電，6個月后其10小時率容量應不低于額定值，同時在6個月的試驗期間，蓄電池應符合下列規定：
a) 單體蓄電池的電解液密度偏差不應超出所有參與試驗的蓄電池電解液密度平均值的±0.025 g／cm3；
b) 單體蓄電池的端電壓偏差不應超出參與試驗的蓄電池電壓平均值的±0.1 V的范圍；
c) 電解液損耗不得超過最高液位與最低液位之間的電解液儲量的50％。
4.14 抗機械破損能力
按第6.11規定的方法試驗，蓄電池不應有破損及漏液。
5 試驗條
6 試驗方法
6.2 氣密性能試驗
將未注入電解液的蓄電池旋緊液孔塞，向裝防酸帽的孔內充氣或抽氣，當蓄電池內外壓差至4 kPa時，壓力計指針應穩定(3～5)s。
6.4 大電流耐受能力試驗

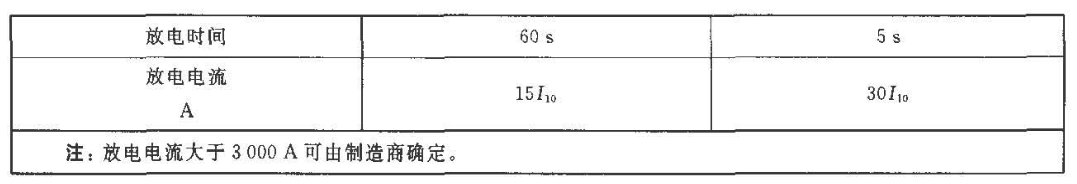

蓄電池經完全充電后，待電解液溫度為(25±2)℃時，按表2規定的電流與時間，任選其一，連續放電，然后目測檢查極柱及外觀。
表2
6.7 防酸霧性能試驗
蓄電池按第6.3規定試驗后，經完全充電后，旋緊液孔塞和防酸帽，繼續以I10電流進行過充電，待電解液強烈析出氣體時，用經蓄電池用水潤濕的pH試紙懸于離防酸帽5 mm處，歷時2 h，以試紙不顯酸性為合格。
6.8 安全試驗
蓄電池經完全充電后，放入到防爆箱內，作好安全防護，旋緊液孔塞和防酸帽，繼續以0.5I10電流進行過充電，待電解液內產生氣體并穩定時，用24V直流電源，使繞在防酸帽外側的1A保險絲熔斷產生火花，重復試驗兩次，以蓄電池本體不爆炸為合格。
6.11 抗機械破損能力試驗
完全充電的蓄電池在(20～30)℃的環境中按以下規定的高度，向堅固、平滑的水泥地面上以正立狀態自由跌落兩次，檢查并記錄蓄電池是否有破損及泄漏，具體要求如下：
——小于或等于50kg的蓄電池跌落高度為100 mm；
——大于50 kg且小于或等于100 kg的蓄電池跌落高度為50 mm；
——大于100 kg的蓄電池跌落高度為25 mm。
7 檢驗規則
7.2 型式檢驗項目與全項試驗程序

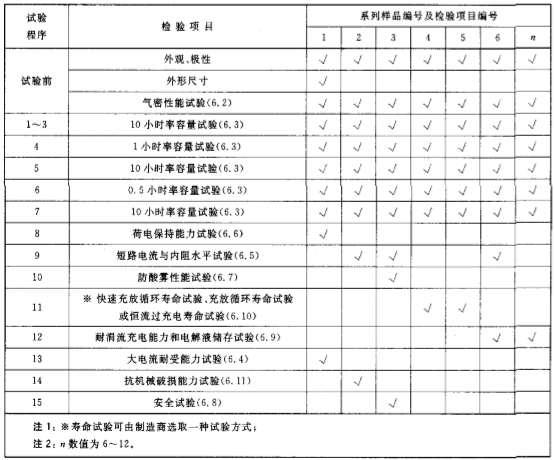

蓄電池型式檢驗項目與全項試驗程序見表3。
表3
7.3 出廠檢驗和周期檢驗項目、樣品數量與檢驗周期

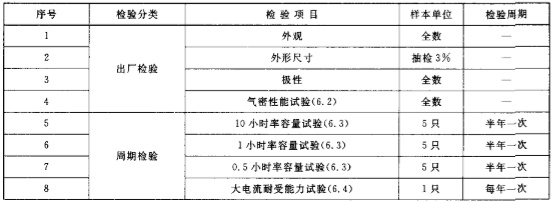

蓄電池出廠檢驗和周期檢驗項目、樣品數量與檢驗周期見表4。
表4
表4(續)
8 標志、包裝、運輸、貯存
8.4 貯存
產品貯存應符合下列要求：
a) 應存放在(10～35)℃干燥、通風、清潔的倉庫內；
b) 應不受陽光直射，距離熱源(暖氣等)不得小于2 m；
c) 應避免與任何有毒氣體、有機溶劑接觸。
