（免費下載）GB/T 28014-2011 家用和類似用途電保溫板性能測試方法
1 范圍
1 范圍
本標準規定和定義了電保溫板的主要性能特性，并敘述測試這些特性的標準方法。
本標準適用于家用和類似用途電保溫板。
類似用途是指非家庭使用，例如在旅館、咖啡屋、茶室、小飯店中使用，但僅適用于器具的使用時間和負載與家用目的相一致的情況。
本標準不涉及安全和性能要求。
3 術語和定義
3.1 保溫板 warming plate
一種水平支撐的發熱面板，用于使陶器或放在容器中的食物保持在一個便于使用的合適的溫度，該容器可能是器具的必要組成部分。
3.2 儲熱式保溫板 thermal storage warming plate
一種可以直接或間接充入一定熱量，并能使熱量?jī)?chǔ)存起來且不需要進一步電力供應即可使用一段時間的保溫板。
3.3 保溫板組件 warming plate sets
多個保溫板以某種排列方式放置于外殼中或?qū)盈B放置。
3.4 直接加熱式保溫板 directly heated warming plate
一種嵌裝有電熱元件的保溫板。
注：直接加熱式保溫板可以有也可以沒有熱儲存。
3.5 間接加熱式保溫板 indirectly heated warming plate
一種通過外部熱源供給熱量的儲熱式保溫板。
4 測試項目
4 測試項目
——總體尺寸(第6章)；
——保溫表面尺寸(第7章)；
——柔性軟線長度(第8章)；
——質量(第9章)；
——加熱時間和溫度(第10章)；
——保溫能力(第11章)；
——穩定狀態下的保溫表面溫度(第12章)；
——支撐面的溫度(第13章)。
5 測試的一般條件
除非另有規定，測試按下述條件進行：
——環境溫度：第10章、第11章、第12章和第13章四個測量章節為(20土2)℃，其他章節為(20土5）℃；
——輸入：額定輸入；
——測試房間：無強制對流空氣；
——器具的放置：放置在涂有無光黑漆的木板上，木板各邊要至少突出器具 50mm,離墻壁至少 30cm。在進行第12章和第13章的測試時，使用裝有熱電偶的支撐板。這個支撐板由20 mm厚的涂有無光黑漆的膠合板構成，其中嵌有間隔50 mm，直徑15 mm，厚1 mm的銅片，小圓片的前表面應與膠合板前表面平齊。小圓片前表面涂黑，背面貼附有細絲熱電偶。
6 總體尺寸
測量器具的總體尺寸，即長度、寬度和高度，結果以毫米為單位表示。手柄及其他突出部件計入總體尺寸，不可拆卸柔性軟線的導線保護裝置或器具導線組件的連接器除外。
保溫板組件整體尺寸的測量和表示方法與單個保溫板的方法相同。
7 保溫表面尺寸
表述用于放置保溫對象的保溫板表面的形狀，例如：矩形、圓形、橢圓形。測量表面尺寸，即長度、寬度和直徑，結果以毫米為單位表示。
如果保溫表面不是矩形，測量保溫表面的面積，結果以平方厘米為單位表示。
對于保溫表面的邊框高于保溫表面的保溫板，僅測量和表述邊框內的尺寸和邊框高度。
當保溫表面有部分區域設計在更高溫度下工作，測量該區域的尺寸，結果以毫米為單位表示。
8 柔性軟線長度
測量器具電源輸入點和插頭間的距離，包括導線固定裝置，結果以米為單位表示，向下圓整到0.05m。
9 質量
測量器具的質量，包括柔性軟線的質量(如果有)，結果以千克為單位表示，化整到最近的0.1 kg。
對于保溫板組件，其質量的測量和表示方法與單個保溫板的方法相同。
10 加熱時間和溫度
10 加熱時間和溫度
在保溫表面的幾何中心測量溫度，使用細絲熱電偶進行測量，熱電偶的布置應保證接觸熱源良好并對測量結果影響盡可能小。如果器具被設計為不同區域有不同溫度，那么每個區域的中心粘附一個熱電偶。
器具保溫表面不放置任何負載，從環境溫度開始加熱，每個控制器均置于最大位置或符合制造商規定的“保溫”位置下：
——對于裝有指示器的器具，加熱至指示器顯示器具準備就緒可以開始使用時(對于保溫板組件，以每個保溫板指示器顯示時為準)；
——如果制造商使用說明中有規定，加熱到預熱周期結束時；
——對于所有其他器具，加熱至穩定狀態建立。
加熱時間以分鐘為單位表示，化整到最近的整數分鐘值，該時間點器具的溫度以攝氏度為單位表示。
對于沒有指示器或制造商使用說明中未做出規定的保溫板，取穩定狀態溫度值的90％；對于可控器具，取穩定狀態下平均溫度值的90％。記錄每種情況下達到此溫度的時間。
對置于外殼內的保溫板組件，分別測量每一個獨立的保溫板，對于層疊式保溫板組件，測量保溫板的頂部和底部。
注：對于金屬、塑料和類似材質表面，熱電偶可用螺釘固定；對于玻璃、搪瓷或類似材質表面，熱電偶可用膠水固定。對于層疊式保溫板組件，為消除熱量傳導到頂部的阻礙，熱電偶可通過孔洞、槽孔或類似空間到達底部保溫板中心。推薦繪制溫升圖表。
11 保溫能力
11.1 瓷質容器中的食物
在附錄B所示的瓷碗中，注入0.5L沸水。攪動沸水直至其冷卻至80℃。之后將碗用粘附有金屬十字梁的橡膠蓋蓋上，將一熱電偶插入碗中，其結合點距碗底部20 mm。
在第10章的加熱時間測量結束時，將準備好的測量裝置放置于保溫表面的幾何中心。對每個設計工作在更高溫度的區域，在該區域的幾何中心點單獨進行溫度的測量。
儲熱式保溫板斷開電源。
不攪動瓷碗中的水，在30 min 后和1 h 后分別測量水的溫度，結果以攝氏度為單位表示。
11.2 特殊容器中的食物
對于與容器一體化的保溫板，使用該容器進行11.1的測量。容器內注入最大容積一半的水，根據制造商的使用說明蓋好容器。在蓋子上鉆出若干直徑 10.5 mm 的孔，使開孔的總面積占水表面面積的(1.6 ±0.2)%。
12 穩定狀態下的保溫表面溫度
將每個熱控制器或開關置于其最大位置，加熱被測器具直至穩定狀態建立。
將保溫表面平均劃分為 4 個區域，測量每一個區域的幾何中心點溫度，以攝氏度為單位表示。
注1：附錄A為一示例。
對于恒溫控制保溫板，記錄溫度的循環變化，并表述溫度差和平均穩態溫度。
注2：第13章的測試可同時進行。
13 支撐面的溫度
為進行第12章的測量，被測保溫板放置于第5章規定的帶有熱電偶的支撐面上，并使任何可能出現高溫的器具外部部件緊貼或盡可能接近圓片。
記錄圓片的溫度，得出最大值，以攝氏度為單位表示。
14 電源連接方式
確定并說明保溫板是提供不可拆卸軟線，還是提供器具輸入插座。在后一種情況下，確定器具是否隨附軟線組件。
15 控制方式
對可控保溫板，確定并說明控制方式，控制器是安裝在器具內部還是作為器具耦合器的一部分。

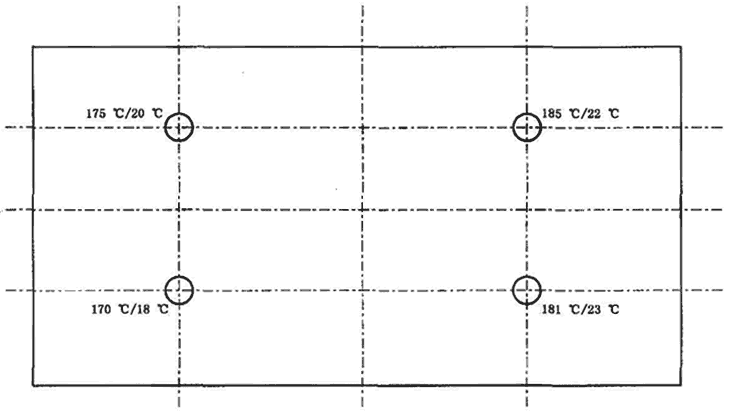

附錄A 保溫表面的溫度和溫度差
附錄A
(資料性附錄)
保溫表面的溫度和溫度差
圖A.1

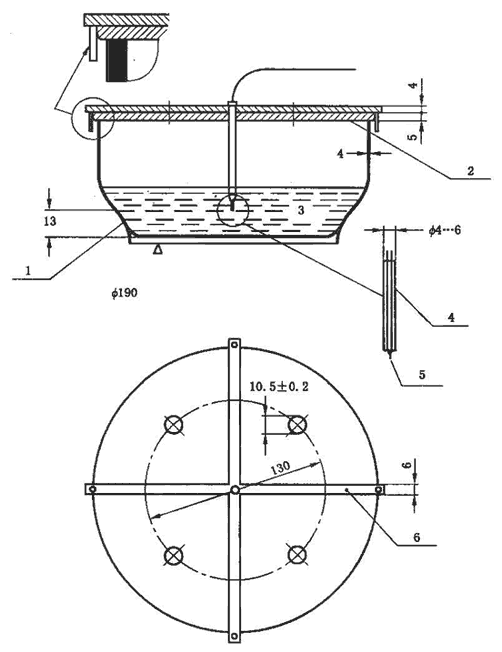

附錄B 保溫能力測試所用測量裝置
（規范性附錄）
保溫能力測試所用測量裝置
單位為毫米
說明：
1——圓形試驗碗；
2——橡膠蓋；
3——沸水；
4——保護管：18/8CrNi不銹鋼鋼材；
5——熱電偶；
6——粘貼有十字鋼粱的橡膠蓋。
圖B.1
