1 范圍
1 范圍
本標準規定了使用電光源、電源電壓不超過1000V的道路與街路照明燈具的性能要求、試驗方法及檢驗規則。
本標準適用于城市道路與街路使用的道路與街路照明燈具(以下簡稱燈具)。
本標準不適用于隧道照明燈具。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 7000．1-2015 燈具 第1部分：一般要求與試驗
GB 7000．203-2013 燈具 第2-3部分：特殊要求 道路與街路照明燈具
GB／T 9468 燈具分布光度測量的一般要求
GB／T 13259 高壓鈉燈
GB／T 14044 管形熒光燈用鎮流器 性能要求
GB 17625．1 電磁兼容 限制 諧波電流發射限值(設備每相輸入電流≤16A)
GB 17625．2 電磁兼容 限值 對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限值
GB 17743 電氣照明和類似設備的無線電騷擾特性的限值和測量方法
GB／T 18595 一般照明用設備電磁兼容抗擾度要求
GB／T 19655 燈用附件 啟動裝置(輝光啟動器除外) 性能要求
GB／T 24825 LED模塊用直流或交流電子控制裝置 性能要求
GB／T 31897．1-2015 燈具性能 第1部分：一般要求
CJJ 45-2006 城市道路照明設計標準
IEC 60901 單端熒光燈 性能要求(Single-capped fluorescent lamps-Performance specifica-tions)
IEC 61167 金屬鹵化物燈 性能要求(Metal halide lamps-Performance specification)
CIE 140-2000 道路照明計算(Road lighting calculations)
3 術語和定義
3.1
道路照明燈具 road lighting luminaire
城市中用于快速路、主干路、次干路和支路的機動車道路照明燈具，主要為車輛提供照明服務的燈具。
3.2
街路照明燈具 street lighting luminaire
城市中用于居住區道路及道路沿線的非機動車道路照明燈具，主要為行人和非機動車提供照明服務和道路沿線建筑物提供照明的燈具。
3.3
戶外燈具分類系統 outdoor luminaire classification system；LCS
一種評價戶外燈具光分布的分類體系，它定義了規定立體角上燈具的光分布。
3.4
光輸出比 light output ratio
在燈具的聲稱使用條件下，燈具發出的總光通量與燈具內所用光源在標準使用條件下發出的總光通量之比。
3.5
燈具的效能 luminaire efficacy
燈具總流明輸出與其在額定電壓下的輸入功率的比值，不包括應急照明充電功率。
注：燈具效能單位為流明每瓦(lm／W)。
3.6
(道路表面)照明功率密度 lighting power density(of road surface)；LPD
單位路面面積上的照明安裝功率(包含光源和燈的控制裝置)。
注：單位為瓦特每平方米(W／m2)。
3.7
燈具布置 luminaire arrangement
燈具布置包括燈具的安裝高度、安裝間距和布置方式。
安裝高度是燈具的光中心至路面的垂直距離。
安裝間距是沿道路的中心線測得的相鄰兩個燈具之間的距離。
布置方式可分為單側布置、雙側交錯布置、雙側對稱布置、中心對稱布置、橫向懸索和雙側中心-對稱布置等基本方式(見圖B.1)。
3.8
型式試驗 type test
對樣品的一個試驗或一系列試驗，其目的是檢驗?zāi)骋唤o定產品的設計與有關標準的符合性。
4 一般試驗要求
4.1 本標準中的試驗為型式試驗。
注：本標準的要求是對委托型式試驗樣品的試驗，樣品型式試驗合格并不保證制造商的產品合格。保證生產產品符合本標準是制造商的責任，除了型式試驗外，還應包括制造商對產品質量的控制、生產保證能力和確認試驗等。
4.2 試驗使用的光源要求見附錄C。
4.3 應使用交貨狀態的燈具進行試驗。
4.4 除非另有規定，試驗在25℃±2℃下進行。
4.5 試驗設備要求見附錄D。
4.6 通常應對不同型號規格的燈具分別進行試驗，當一組燈具具有下述a)～e)規定的相同特性時，可以主檢型號燈具的試驗覆蓋這組燈具，選擇的主檢型號應具有代表性并能導致最不利的試驗結果：
a) 按GB 7000.1-2015附錄T屬于同一系列；
b) 相同的燈具光學系統；
c) 相同的光源型號和規格；
d) 相同的燈的控制裝置和相同的燈具功率因數標稱值；
e) 相同的外殼材料。
5 一般要求
5 一般要求
燈具應符合GB／T 31897.1-2015第4章以及下述要求：
a) 燈具應能在聲稱的環境條件下正常工作；
b) 燈具的安全應符合GB 7000.203-2013的規定；
c) 燈具的電磁兼容應符合GB 17743、GB 17625.1、GB／T 18595和GB 17625.2的規定；
d) 與燈具一起提供的光源和部件的安全和性能應符合其適用的國家標準或IEC標準的要求。
LED道路與街路照明燈具還應符合LED燈具特定的技術要求。
6 產品分類
6 產品分類
燈具的分類接GB 7000.203-2013第4章及下述規定進行分類。
注：關于道路照明燈具光分布類型的介紹參見附錄F。
燈具按其性能等級應分類為A級或B級。
A級或B級燈具的相關要求見表1和表2。
7 技術要求
7.1 燈具上的標記
燈具上應標記下述a)～e)的內容：
a) 燈具的性能等級。
b) 燈具的光輸出比(LOR)或燈具的總光通量。
c) 燈具的額定輸入功率和效能。
d) 光源位置可以調節的燈具，應在燈座安裝處附近明確標出調節位置。
e) 對于安裝傾斜角度可以調節的燈具，應在燈具安裝處標明調節角度。
7.2 產品信息
應用GB／T 31897.1-2015第9章的規定。與燈具一起提供的說明書中(或適宜時以電子文件形式)給出下述a)～c)的信息：
a) 燈具適用的光源的型號規格和燈的控制裝置的型號規格，以及相應的制造商。
b) 燈具光強數據表的電子文件。
c) 對道路照明燈具，應標明適用的燈具布置、適用的道路類別、道路表面反射類型、遭路寬度和燈具的安裝位置。
注：產品說明書上可聲稱其光分布類型，光分布類型的介紹見附錄F。
7.3 節能評價
道路照明燈具應符合a)和b)的要求：
a) 道路照明標準值
根據測量得到的燈具空間光度分布數據，以及制造商說明書給出的燈具布置、道路類別、道路表面反射類型、道路寬度、燈具的懸挑長度和仰角計算得到的路面平均亮度、路面亮度總均勻度、路面縱向亮度均勻度、路面平均照度，路面照度均勻度、閾值增量和環境比應符合CJJ 45-2006表3.3.1的規定，
b) 照明功率密度
道路照明燈具應在滿足道路照明標準值的前提下，符合照明功率密度的要求。
計算的照明功率密度值不應大于CJJ 45-2006表7.1.2的規定。
7.5 燈具電氣參數
燈具的輸入功率不應超過聲禰值的110％。
燈具的功率因數應符合表1或表2的規定。
7.6 燈具中的光源
光源在燈具中的工作狀態應符合國家或IEC光源標準中的燈具設計信息要求。其中：
——高壓鈉燈在燈具中的管壓升高和泡殼溫度應符合GB／T 13259的要求；
——金屬鹵化物燈的泡殼和壓封部分溫度應符合IEC 61167的要求；
——單端內啟動熒光燈燈頭端部的溫度應符合IEC 60901的要求；
——適用時，燈具尺寸、光源在燈具中的燃點位置、控制線路種類及元器件、燈端支撐裝置等應符合相應國家標準或IEC標準的要求。
沒有相應國家標準或IEC標準的光源應符合制造商的產品規格書的要求。
注：熒光燈的光通量顯著地受環境溫度影響，設計合理的燈具應使燈工作于其最佳環境溫度。
7.7 調光控制器
適用時，燈具中宜使用能根據道路條件、交通狀況及周邊環境調節燈具光輸出的控制器。
7.8 防塵、防固體異物和防水
燈具光源腔和電器腔的外殼防護等級應不低于表1或表2的規定。
7.11 燈具效能
應用GB／T 31897.1-2015第8章。
燈具效能不應小于制造商聲稱值的90％。
8 試驗方法
8.1 燈具標記檢驗(7.1)
燈具上的標記的合格性按照GB 7000.1-2015中3.4規定的方法檢驗。
8.2 產品信息的檢驗(7.2)
產品信息的合格性用目視檢驗。
8.5 燈具電參數檢驗(7.5)
應用GB／T 31897.1-2015附錄B規定的方法檢驗燈具的輸入功率。
按GB／T 31897.1-2015附錄B規定的試驗條件使用功率計測量燈具功率因數。
8.6 燈具中的光源檢驗(7.6)
鈉燈光源在燈具中的要求按GB／T 13259進行測試，金屬鹵化物光源在燈具中的要求按IEC 61167進行測試，單端熒光燈在燈具中的要求按IEC 60901進行試驗，其他光源按制造商的產品規格書進行試驗。
8.7 燈具的外殼防護等級試驗(7.8)
燈具的外殼防護等級按GB 7000.1-2015第9章進行試驗。
8.8 影響燈具壽命的關鍵件檢驗(7.9)
接GB 7000.1-2015中12.4和13.2.1進行試驗。
8.9 燈具的光學性能檢驗(7.10)
燈具的光度測量按照GB／T 9468的規定。
光強分布與制造商聲稱的一致性由GB／T 31897.1-2015跗錄D檢驗。
根據測得的燈具光通量、光源光通量計算燈具光輸出比。
根據光源的標記和(或)說明書驗證燈具設計使用光源的顯色指數。
8.10 燈具效能檢驗(7.11)
根據測得的燈具光通量和燈具的輸入功率(W)，計算燈具的效能。
8.11 燈具安裝接口和罩蓋的固定的檢驗(7.12)
燈具安裝接口采用誤差不大于0.1mm的量具測量，罩蓋的固定和打開方式采用操作和目視方式檢驗。
9 檢驗規則
9 檢驗規則
下列情況之一時，應及時進行型式檢驗。
a) 批量生產前產品定型時；
b) 產品長期停產后，恢復生產時；
c) 正常生產時，每一年應進行一次檢驗。
附錄A 道路照明質量的計算
附錄B 照明功率密度的計算
B.1 單側布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路的寬度[單位為米]和相鄰兩個路燈間距[單位為米]的乘積的比值，見圖B.1a)。
B.2 雙側交錯布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路的寬度[單位為米]和相鄰兩個路燈1／2間距[單位為(米)]的乘積的比值，見圖B.1b)。
B.3 雙側對稱布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路的1／2寬度[單位為米]和相鄰兩個路燈間距[單位為(米)]的乘積的比值，見圖B.1c)。
B.4 中心對稱布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路路面(不包括中間分離帶)的總寬度[單位為(米)]和相鄰兩個路燈間距[單位為米]的乘積的比值，見圖B.1d)。
B.5 橫向懸索布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路的總寬度[單位為米]和相鄰兩個路燈間距[單位為米]的乘積的比值，見圖B.1e)。
B.6 雙側中心-對稱布置
照明功率密度是單個燈具輸入功率[包括光源和燈的控制裝置，單位為瓦(W)]與道路的1／4寬度[單位為(米)]和相鄰兩個路燈間距[單位為(米)]的乘積的比值，見圖B.1f)。

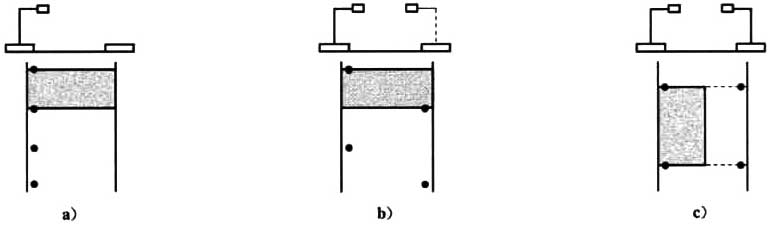

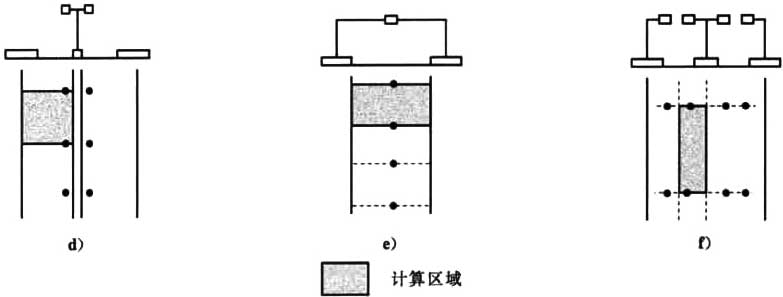

圖B.1 照明功率密度計算區域
附錄C 試驗光源
附錄C 試驗光源
試驗用氣體放電光源應從正常生產的光源中挑選，光源應經過至少100h的老煉。除自鎮流熒光燈外，使用基準鎮流器挑選試驗光源，試驗用光源在額定電壓下，在基準鎮流器下工作，其電流、燈電壓和功率和光源的標稱值的偏差應不大于2％，光源的光通量和標稱值的偏差應不大于4％。
自鎮流熒光燈在額定電壓下進行挑選，自鎮流熒光燈的功率和標稱值的偏差應不大于2％，光源的光通量和標稱值的偏差應不大于4％。
附錄D 試驗設備要求
附錄D 試驗設備要求
試驗設備的要求見表D.1。

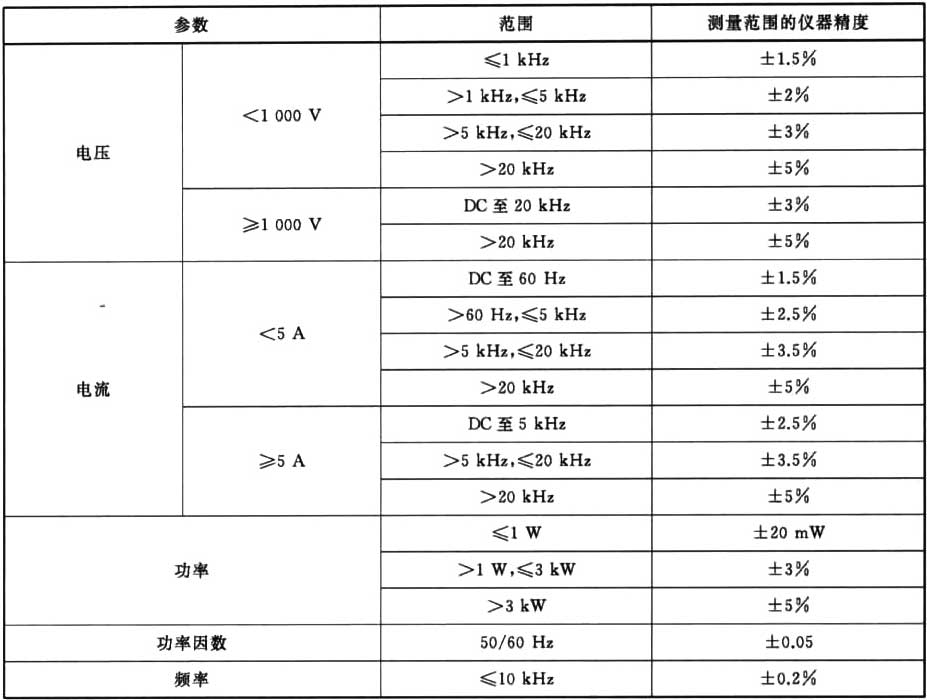

表D.1 試驗儀器設備的精度
附錄E 影響燈具壽命的關鍵件的設計指南
E.1 燈具的壓鑄鋁外殼
道路、街路照明燈具外殼通常采用壓鑄鋁，正確使用壓鑄鋁能夠防止大氣中的腐蝕和保證燈具外殼結構有足夠的強度，應考慮下面的主要影響因素：
a) 根據燈具的使用環境和外殼的處理方法正確的選擇壓鑄鋁的牌號，低雜質的壓鑄鋁有高的防腐性能；
b) 合理的壁厚和正確的澆口位置能保證燈具外殼結構有足夠的強度。
E.2 燈具的塑料外殼、內部塑料件和塑料透明罩
采用塑料為道路、街路照明燈具的外殼和內部零件材料的燈具應具有好的防輻射老化和防化學腐蝕性能。應考慮下面的主要影響因素：
a) 塑料材料抗光輻射的能力特別是抗紫外線能力
在進行燈具設計時盡可能避免光源發出的光直接照射在塑料材料上，以降低燈具工作時塑料材料上的溫度。
燈具外殼應選用有抗紫外線能力的塑料材料，可使用氙燈老化試驗來測試塑料材料抗光輻射的能力和抗紫外線能力；
b) 塑料材料抗熱和光同時作用的能力
同時受熱和光作用的燈具中的塑料件需選用高質量材料，并且材料需在近似實際的使用條件下進行老化試驗。
E.3 橡膠密封件
受光源和陽光照射的橡膠材料需在近似實際的使用條件下進行老化試驗。
附錄F 道路照明燈具光分布類型
F.1 概述
道路照明燈具的光分布類型參考戶外燈具的相關規定。
戶外燈具的光分布類型可按照橫向光分布類型，縱向光分布類型以及戶外燈具分糞系統進行分類。
圖F.1給出了橫向光分布類型、縱向光分布類型的圖示。
F.2 縱向光分布類型
縱向光分布類型具體如下：
——短投射配光 short lighting distribution
短投射配光指燈具配光的最大光強落在圖F.1的1.0縱向距高比和2.25縱向距高比所組成的短投射配光區內，相鄰燈具之間的最大安裝距離通常小于安裝高度的4.5倍；
——中投射配光 medium lighting distribution
中投射配光指燈具配光的最大光強落在圖F.1的2.25縱向距高比和3.75縱向距高比所組成的中投射配光區內，相鄰燈具之間的最大安裝距離通常小于安裝高度的7.5倍；
——長投射配光 long lighting distribution
長投射配光指燈具配光的最大光強落在圖F.1的3.75縱向距高比和6.0縱向距高比所組成的長投射配光區內，相鄰燈具之間的最大安裝距離通常小于安裝高度的12倍。
F.3 橫向光分布類型
橫向光分布類型具體如下：
——Ⅰ類 type Ⅰ
Ⅰ類光分布指燈具配光的二分之一最大等光強曲線落在圖F．1的縱向短投射配光區或中投射配光區或長投射配光區以1．0屋邊橫向距高比和1．0路邊橫向距高比為邊界的寬度范圍內，并且燈具配光的最大光強落在此范圍內；
——Ⅰ-4類 type Ⅰ four-way
Ⅰ-4類光分布指燈具配光的4個光束的寬度是按照Ⅰ類的定義；
——Ⅱ類 type Ⅱ
Ⅱ類光分布指燈具路邊配光在最大光強落入的縱向短投射配光區或中投射配光區或長投射配光區范圍內的二分之一最大等光強曲線和圖F．1的1．75路邊橫向距高比線不能相交；
——Ⅱ-4類 type Ⅱ four-way
Ⅱ-4類光分布指燈具配光的4個光束的寬度是按照Ⅱ類的定義；
——Ⅲ類 type Ⅲ
Ⅲ類光分布指燈具路邊配光在最大光強落入的縱向短投射配光區或中投射配光區或長投射配光區范圍內的二分之一最大等光強曲線部分的或全部的超過圖F．1的1．75路邊橫向距高比線，但和2．75路邊橫向距高比線不能相交；
——Ⅳ類 type Ⅳ
Ⅳ類光分布指燈具路邊配光在最大光強落入的縱向短投射配光區或中投射配光區或長投射配光區范圍內的二分之一最大等光強曲線部分的或全部的超過圖F．1的2．75路邊橫向距高比線；
——Ⅴ類 type Ⅴ
Ⅴ類光分布指燈具配光曲線以燈具的光中心軸旋轉對稱。

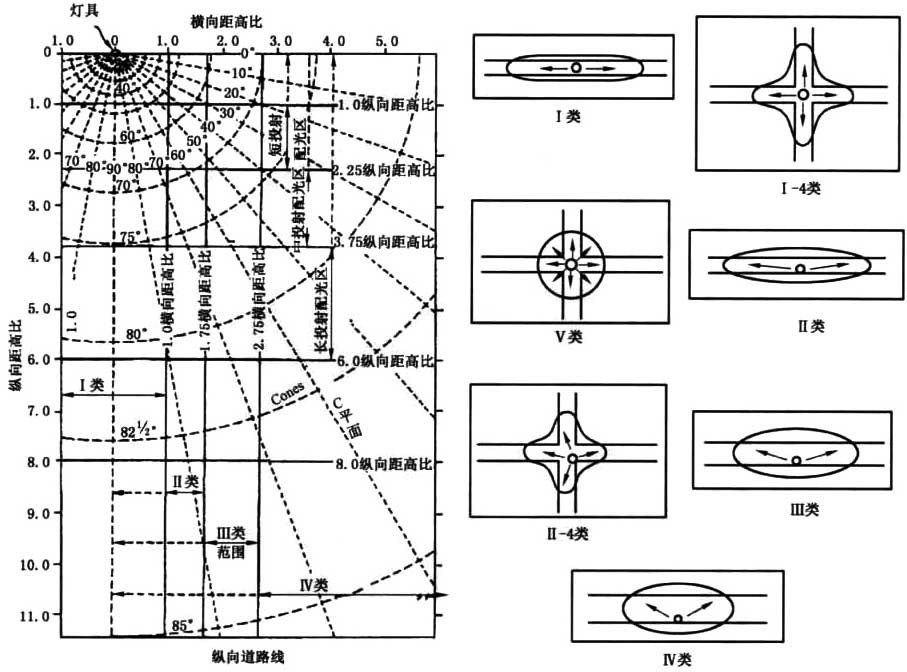

圖F．1 道路照明燈具的光分布類型分類
F.5 燈具的截光類型
此前描述燈具眩光的主要方式是燈具的截光類型具體如下：
——全截光型燈具 full cutoff luminaire
燈具的光強出射方向在與燈具向下垂直軸夾角90°及以上，燈具發出光強為0，在80°及以上，燈具發出的光強小于或等于100cd／1000lm；
——截光型燈具 cutoff luminaire
在與燈具向下垂直軸夾角90°及以上的方向，燈具發出的光強不超過25cd／1000lm，在80°及以上燈具發出的光強小于或等于100cd／1000lm；
——半截光型燈具 semicutoff luminaire
燈具的光強出射方向在與燈具向下垂直軸夾角90°及以上，燈具發出光強不超過50cd／1000lm，在80°及以上，燈具發出的光強小于或等于200cd／1000lm；
——非截光型燈具 noncutoff luminaire
燈具的最大光強方向不受限制。
截光類型分類僅考慮了80°以上的光強，而沒有考慮光通量的分布。這一系統用來控制高角度的燈具亮度有很好作用，但近年來該系統遇到了一些問題。全截光一般被認為是最好的控制光污染的類型，但是這一類型無法將光投射到特定的角度上以照亮垂直物體。同時，屬于同一截光類型的燈具其上射光通可能差別很大。因此目前國際上推薦使用LCS替代截光類型，以控制燈具的光污染及眩光。
