（免費下載）GB 50373-2006 通信管道與通道工程設計規范
公告
中華人民共和國建設部
公 告
第525號
建設部關于發布國家標準《通信管道與通道工程設計規范》的公告
現批準《通信管道與通道工程設計規范》為國家標準，編號為GB 50373—2006，自2007年5月1日起實施。其中，第2.0.1、2.0.4、2.0.5、2.0.6、3.0.1(3、5)、3.0.3、6.0.1、6.0.2、6.0.3條(款)為強制性條文，必須嚴格執行。
本規范由建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國建設部
二00六年十二月十一日
前言
前言
本規范是根據建設部建標[2004]67號文件“關于印發《二00四年工程建設國家標準制定、修訂計劃》的通知”要求，由信息產業部綜合規劃司負責組織成立了規范編制組，在參考目前國內有關標準和收集有關工程通信管道及材料的使用情況，并廣泛征求各方意見后制定的。
本規范主要對通信系統工程的管道及通道的規劃與設計作出規定和要求，共分11章。主要技術內容包括：總則、通信管道與通道規劃的原則、通信管道與通道路由和位置的確定、通信管道容量的確定、管材選擇、通信管道埋設深度、通信管道彎曲與段長、通信管道鋪設、人(手)孔設置、光(電)纜通道、光(電)纜進線室設計。
本規范以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由建設部負責管理和對強制性條文的解釋，由信息產業部負責日常管理，由中訊郵電咨詢設計院(原信息產業部郵電設計院)負責具體技術內容的解釋。
本規范在執行過程中，請各單位注意總結經驗，積累資料，隨時將有關意見和建議反饋給中訊郵電咨詢設計院(地址：河南省鄭州市互助路l號，郵編：450007)，以供今后修訂時參考。
本規范主編單位和主要起草人：
主編單位：中訊郵電咨詢設計院
主要起草人：陳萬虎 尹衛兵 顧榮生
1 總則
1.0.1為了適應現代化城市建設與信息發展的需要，統籌安排通信管道與通道在城市的地下空間位置，協調與城市其他工程管線之間的關系，并為通信管道與通道的規劃和管理提供依據，制定本規范。
1.0.2本規范適用于城市新建地下通信管道及通道工程的設計。
1.0.3通信管道和通道的建設應按照統建共用的原則進行。
1.0.4根據通信管道建設的特點，通信管道應超前建設，使工程能盡早形成生產能力，盡快產生經濟效益。
1.0.5通信管道與通道工程設計中必須選用符合國家有關技術標準的定型產品。未經國家有關產品質量監督檢驗機構檢驗合格的管材，不得在工程中使用。
1.0.6通信管道與通道的建設除執行本規范外，尚應符合國家現行有關標準、規范的規定。
2 通信管道與通道規劃的原則
2.0.1 通信管道與通道規劃應以城市發展規劃和通信建設總體規劃為依據。通信管道建設規劃必須納入城市建設規劃。
2.0.2通信管道與通道應根據各使用單位發展需要，按照統建共用的原則，進行總體規劃。
2.0.3通信管道的總體規劃應包括主干管道、支線管道、駐地網管道等規劃和建設方案，除考慮使用外，還應考慮形成管道網絡、實施可能性和經濟性。
2.0.4對于新建、改建的建筑物，樓外預埋通信管道應與建筑物的建設同步進行，并應與公用通信管道相連接。
2.0.5城市的橋梁、隧道、高等級公路等建筑應同步建設通信管道或留有通信管道的位置。必要時，應進行管道特殊設計。
2.0.6在終期管孔容量較大的寬闊道路上，當規劃道路紅線之間的距離等于或大于40m時，應在道路兩側修建通信管道或通道；當小于40m時，通信管道應建在用戶較多的一側、并預留過街管道，或根據具體情況建設。
2.0.7通信管道與通道的建設宜與相關市政地下管線同步建設。
3 通信管道與通道路由和位置的確定
3.0.1 通信管道與通道路由的確定應符合下列要求：
1通信管道與通道宜建在城市主要道路和住宅小區，對于城市郊區的主要公路也應建設通信管道。
2選擇管道與通道路由應在管道規劃的基礎上充分研究分路建設的可能(包括在道路兩側建設的可能)。
3通信管道與通道路由應遠離電蝕和化學腐蝕地帶。
4宜選擇地下、地上障礙物較少的街道。
5應避免在已有規劃而尚未成型，或雖已成型但土壤未沉實的道路上，以及流砂、翻漿地帶修建管道與通道。
3.0.2選定管道與通道建筑位置時，應符合下列要求：
1宜建筑在人行道下。如在人行道下無法建設，可建筑在慢車道下，不宜建筑在快車道下。
2高等級公路上的通信管道建筑位置選擇依次是：中央分隔帶下、路肩及邊坡和路側隔離柵以內。
3管道位置宜與桿路同側。
4通信管道與通道中心線應平行于道路中心線或建筑紅線。
5通信管道與通道位置不宜選在埋設較深的其他管線附近。

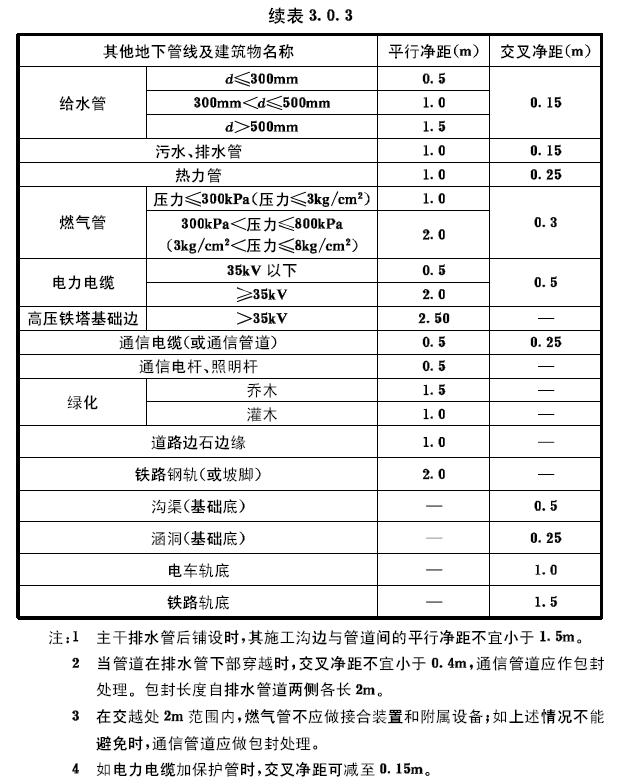

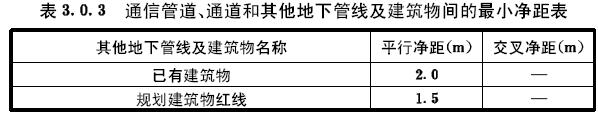

3.0.3通信管道與通道應避免與燃氣管道、高壓電力電纜在道路同側建設，不可避免時，通信管道、通道與其他地下管線及建筑物間的最小凈距，應符合表3.0.3的規定。
3.0.4人孔內不得有其他管線穿越。
3.0.5通信管道與鐵道及有軌電車道的交越角不宜小于60。交越時，與道岔及回歸線的距離不應小于3m。與有軌電車道或電氣鐵道交越處如采用鋼管時，應有安全措施。
4 通信管道容量的確定

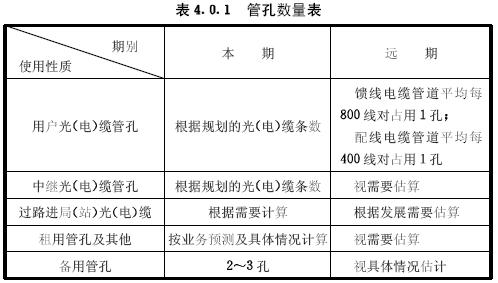

4.0.1管孔容量應按業務預測及各運營商的具體情況計算，各段管孔數可按表4.0.1的規定估算。
4.0.2 管道容量應按遠期需要和合理的管群組合型式取定，并應留有適當?shù)膫溆每?。水泥管道管群組合宜組成矩形體，高度宜大于其寬度，但不宜超過一倍。塑料管、鋼管等宜組成形狀整齊的群體。
4.0.3在同一路由上，應避免多次挖掘，管道應按遠期容量一次建成。
4.0.4進局(站)管道應根據終局(站)需要量一次建設。管孔大于48孔時可做通道，由地下光(電)纜進線室接出。
5 管材選擇
5.0.1通信管道通常采用的管材主要有：水泥管塊、硬質或半硬質聚乙烯(或聚氯乙烯)塑料管以及鋼管等。

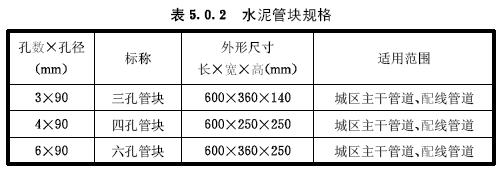

5.0.2水泥管塊的規格和使用范圍應符合表5.0.2的要求。
5.0.3通信用塑料管的管材主要有兩種，聚氯乙烯(PVC—U)和高密度聚乙烯（HDPE)管，在高寒地區的特殊環境宜采用高密度聚乙烯（HDPE)管。
5.0.4 鋼管宜在過路或過橋時使用。
5.0.5 關于管材的選用，對于城區原有道路各種綜合管線較多、地形復雜的路段應選擇塑料管道，用于光纜敷設的專用管道宜選用塑料管道；在郊區和野外的長途光纜管道建設應選用硅芯管塑料管道。
6 通信管道埋設深度

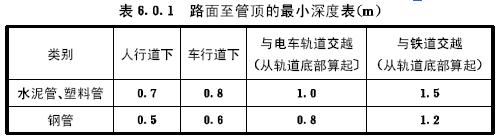

6.0.1通信管道的埋設深度管頂至路面不應低于表6.0.1的要求。當達不到要求時，應采用混凝土包封或鋼管保護。
6.0.2進入人孔處的管道基礎頂部距人孔基礎頂部不應小于0.40m，管道頂部距人孔上覆底部不應小于0.30m。
6.0.3當遇到下列情況時，通信管道埋設應作相應的調整或進行特殊設計：
1 城市規劃對今后道路擴建、改建后路面高程有變動時。
2 與其他地下管線交越時的間距不符合表3.0.3的規定時。
3 地下水位高度與凍土層深度對管道有影響時。
6.0.4管道鋪設應有一定的坡度，以利滲入管內的地下水流向人孔。管道坡度應為3‰～4‰，不得小于2.5‰；如街道本身有坡度，可利用地勢獲得坡度。
6.0.5在縱剖面上管道由于躲避障礙物不能直線建筑時，可使管道折向兩段人孔向下平滑地彎曲，以利于滲水流向人孔，不得向上彎曲(即“U”形彎)。
7 通信管道彎曲與段長
7.0.1管道段長應按人孔位置而定。在直線路由上，水泥管道的段長最大不得超過150m；塑料管道段長最大不得超過200m高等級公路上的通信管道，段長最大不得超過250m。對于郊區光纜專用塑料管道，根據選用的管材形式和施工方式不同段長可達1000m。
7.0.2 每段管道應按直線鋪設。如遇道路彎曲或需繞越地上、地下障礙物，且在彎曲點設置人孔而管道段又太短時，可建彎管道。彎曲管道的段長應小于直線管道最大允許段長。
7.0.3 水泥管道彎管道的曲率半徑不應小于36m，塑料管道的曲率半徑不應小于：10m。彎管道中心夾角宜盡量大。同一段管道不應有反向彎曲(即“S”形彎)或彎曲部分的中心夾角小于90的彎管道(即“U”形彎)。
8 通信管道鋪設
8.0.1通信管道鋪設應符合下列規定：
1酋的荷載與強度，其設計標準應符合國家相關標準及規定。
2管道應建筑在良好的地基上，對于不同的土質應采用不同的管道基礎。
3在管道鋪設過程和施工完后，應將進入人孔的管口封堵嚴密。
4對于地下水位較高和凍土層地段應進行特殊設計。
5管群組合應符合下列規定：
1) 管群宜組成矩形，其高度不宜小于寬度，但高度不宜超過寬度一倍。
2) 橫向排列的管孔宜為偶數，宜與人孔托板容納的光(電)纜數量相配合。
8.0.2鋪設水泥管道應符合下列規定：
1土質較好的地區(如硬土)，挖好溝槽后應夯實溝底。
2土質稍差的地區，挖好溝槽后應做混凝土基礎。
3土質較差的地區(如松軟不穩定地區)，挖好溝槽后應做鋼筋混凝土基礎。
4土質為巖石的地區，管道溝底應保證平整。
5管群組合，宜以6孔管塊為單元。
6水泥管塊接續宜采用抹漿平口接續。
8.0.3 鋪設塑料管道應符合下列規定：
1土質較好的地區(如硬土)，挖好溝槽后應夯實溝底，回填50mm細砂或細土。
2土質稍差的地區，挖好溝槽后應做混凝土基礎，基礎上回填50mm細砂或細土。
3土質較差的地區(如松軟不穩定地區)，挖好溝槽后應做鋼筋混凝土基礎，基礎上回填50mm細砂或細土。必要時對管道進行混凝土包封。
4土質為巖石的地區，挖好溝槽后應回填200mm細砂或細土。
5管道進入人孔或建筑物時，靠近人孔或建筑物側應做不小于2m長度的鋼筋混凝土基礎和包封。
6管孔內徑大的管材應放在管群的下邊和外側，管孔內徑小的管材應放在管群的上邊和內側。
7多個多孔塑料管組成管群時，應首選柵格管或蜂窩管。
8同一管群組合，宜選用一種管型的多孔管，但可與波紋塑料單孔管或水泥管組合在一起。
9多層塑料管之間應分層填實管間空隙。
10塑料管道的接續應符合下列規定：
1)塑料管之間的連接宜采用承插式粘接、承插彈性密封圈連接和機械壓緊管件連接。
2)多孔塑料管的承口處及插口內應均勻涂刷專用中性膠合粘劑，最小粘度應不小于500MPa·s，塑料管應插到底，擠壓固定。
3)各塑料管的接口宜錯開。
4)塑料管的標志面應在上方。
5)柵格塑料管群應間隔3m左右用專用帶捆綁一次，蜂窩管等其他管材宜采用專用支架排列固定。
11一般情況下，管群上方300mm處宜加警告標識。
12當塑料管非地下鋪設時，對塑料管應采取防老化和機械損傷等保護措施。
8.0.4鋪設過路鋼管管道應采用頂管或非開挖方式。橋上鋪設宜采用溝槽或橋上固定。
9 人(手)孔設置
9.0.1 人(手)孔的荷載與強度，其設計標準應符合國家相關標準及規定。
9.0.2人(手)孔位置的設置：
1人(手)孔位置應設置在光(電)纜分支點、引上光(電)纜匯接點、坡度較大的管線拐彎處。道路交叉路口或擬建地下引入線路的建筑物旁宜建人(手)孔。
2交叉路口的人(手)孔位置，宜選擇在人行道或綠化地帶。
3人(手)孔位置應與其他相鄰管線及管井保持距離，并相互錯開。
4人(手)孔位置不應設置在建筑物正門前、貨物堆場和低洼積水處。
5通信管道穿越鐵道和較寬的道路時，應在其兩側設置人(手)孔。
9.0.3人孔型式應根據終期管群容量大小確定。綜合目前通信管道的建設和使用情況，人(手)孔型號的選擇宜按下列孔數選擇：
1單一方向標準孔(孔徑90mm)不多于6孔、孔徑為28mm或32mm的多孔管不多于12孔容量時，宜選用手孔。
2單一方向標準孔(孔徑90mm)不多于12孔、孔徑為28mm或32mm的多孔管不多于24孔容量時，宜選用小號人孔。
3單一方向標準孔(孔徑90mm)不多于24孔、孔徑為28mm或32mm的多孔管不多于36孔容量時，宜選用中號人孔。
4單一方向標準孔(孔徑90mm)不多于48孔、孔徑為28mm或32mm的多孔管不多于72孔容量時，宜選用大號人孔。

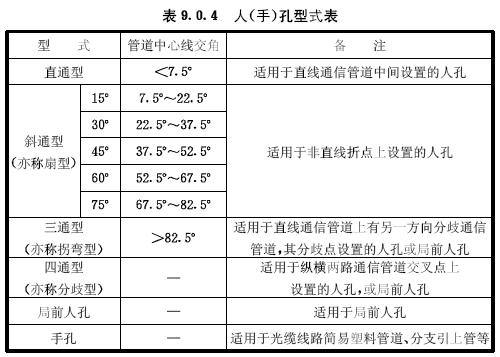

9.0.4 人(手)孔型式按表9.0.4的規定選用。
9.0.5對于地下水位較高地段，人(手)孔建筑應做防水處理。
9.0.6 人(手)孔應采用混凝土基礎，遇到土壤松軟或地下水位較高時，還應增設碴石墊層和采用鋼筋混凝土基礎。

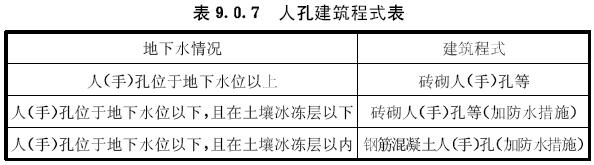

9.0.7根據地下水位情況，人(手)孔的建筑程式可按表9.0.7的規定確定。
9.0.8人(手)孔蓋應有防盜、防滑、防跌落、防位移、防噪聲等措施，井蓋上應有明顯的用途及產權標志。
10 光(電)纜通道
10.0.1若遇到下列情況可考慮建筑光(電)纜通道：
1新建大容量通信局(站)的出局(站)段。
2通信管道穿越城市主干街道、高速公路、鐵道等今后不易進行擴建管道，且管道容量大的地段。
3需要建設光(電)纜通道的其他路段。
10.0.2光(電)纜通道的大小和埋深應符合下列要求：
1 寬度宜為1.4～1.6m，凈高不應小于1.8m。
2埋深(通道頂至路面)不應小于0.3m。
10.0.3光(電)纜通道應建筑在良好的地基上，可按土壤條件采用混凝土基礎或鋼筋混凝土基礎。
10.0.4光(電)纜通道建筑應采取有效的排水、照明、通風及防止漏水措施。
11 光(電)纜進線室設計
11.0.1通信局(站)應設置專用的光(電)纜進線室。
11.0.2光(電)纜進線室的設計應符合下列原則：
1進線室在建筑物中所處位置應便于光(電)纜進局(站)，應設兩路進線(不同方向)。
2進線室的大小應按局所終局(站)容量設計，進局(站)管道容量或通道的大小亦應按終局(站)容量設計。
3進線室應為專用房屋，除小局的電纜充氣維護設備室外，不應與其他房屋共用。電纜進線室宜設置在測量室的下面或鄰近測量室。
4 進線室在建筑物中的建筑方式，有條件時應優先采用半地下建筑方式，以利于通風、防止?jié)B漏水和排水。
5進線室宜靠近外墻安排，以利整個地下層的平面布置和合理利用。
6進線室的凈高和面積應滿足容量和工藝的要求。
7進線室的布置應便于施工和維護，各方向進線方便，并滿足光(電)纜彎曲半徑的技術要求。
11.0.3光(電)纜進線室建筑應符合下列要求：
1進線室內不宜有突出的梁和柱。
2進線室內嚴禁煤氣管道通過，其他管道也不宜通過。若有暖氣管通過進線室時，應采取防護措施，不應影響光(電)纜布置和布放。進線室不得作為通往其他地下室的走道。
3進局(站)管道穿越房屋承重墻時，必須與房屋結構分離，管道上不得承受承重墻的壓力。
4進線室的建筑結構應具有良好的防水性能，不應滲漏水。進局(站)管道口的所有空閑管孔和已穿放光(電)纜的管孔應采取有效的堵塞措施。在進線室內進局(站)管道口附近的適當位置設置擋水墻或積水罐。進線室應設有抽、排水用的設施。
5進線室應具有防火性能。采用防火鐵門，門向外開，寬度不小于1000mm。
6進線室應設置上線槽或上線孔(洞)。
7進線室內預留的孔、槽位置應準確。四壁和天花板應抹光粉刷，地表面應抹平。
8進線室外應設置防有害氣體設施和通風裝置，排風量應按每小時不小于五次容積計算。
11.0.4進線室內應有白熾燈照明，除設有普通交流照明和保證照明系統外，還應設置事故照明燈，電燈應采取防潮、防爆措施。兩種交流照明燈應相間排列。適當距離裝設防潮電源插座，插座離地面高1400mm。所有燈線開關及插座均應采用暗線。所有照明開關應設在進線室入口處。
11.0.5進線室內應裝設地氣線。
局(站)房屋建筑結構采用聯合接地方式時，進線室四周墻柱內的鋼筋應留有引出端子(每隔8～10m至少有一處引出端子)，進線室的地氣線可就近與鋼筋引出端子焊接。
