1 范圍
1 范圍
本標準規定了電氣工程CAD制圖的一般規則。
本標準適用于采用CAD技術編制電氣簡圖(包括概略圖、功能圖、電路圖、接線圖等)、圖(例如布置圖)、表圖、表格等電氣技術文件。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 1526-1989 信息處理 數據流程圖、程序流程圖、系統流程圖、程序網絡圖和系統資源圖的文件編制符號及約定
GB／T 1988-1998 信息技術 信息交換用七位編碼字符集(eqv ISO／IEC 646：1991)
GB 3101～GB 3102 (所有部分) 量和單位
GB／T 4728 (所有部分) 電氣簡圖用圖形符號
GB／T 5094 (所有部分) 工業系統、裝置與設備以及工業產品 結構原則與參照代號
GB／T 6988.1-2008 電氣技術用文件的編制 第1部分：規則
GB／T 13534-1992 電氣顏色標志的代號
GB／T 14690 技術制圖 比例
GB／T 14691-1993 技術制圖字體
GB／T 14692-2008 技術制圖 投影法
GB／T 15751-1995 技術產品文件計算機輔助設計與制圖詞匯
GB／T 16679 信號和連接線的代號
GB／T 16901.1-2008 技術文件用圖形符號表示規則 第1部分：基本規則
GB／T 16901.2-2000 圖形符號表示規則 產品技術文件用圖形符號 第2部分：圖形符號(包括基準符號庫中的圖形符號)的計算機電子文件格式規范及其交換要求(eqv IEC 81714-2：1998)
GB／T 17285-1998 電氣設備電源額定值的標記 安全要求
GB／T 18594-2001 技術產品文件 字體 拉丁字母、數字和符號的CAD字體
GB／T 18656 工業系統、裝置與設備以及工業產品 系統內端子的標識
GB／T 19679-2005 信息技術 用于電工技術文件起草和信息交換的編碼圖形字符集
GB／T 20063 (所有部分) 簡圖用圖形符號
GB／T 20939 技術產品及技術產品文件結構原則 字母代碼 按項目用途和任務劃分的主類和子類
GB／T 21654 順序功能表圖用GRAFCET規范語言
IEC 60027(所有部分) 電氣技術用文字符號
IEC 60375：2003 有關電路和磁路的規定
IEC 61355：1997 工業系統、裝置與設備 文件的分類和代號
IEC 82045-1：2001 文件管理 第1部分：總則和方法
IEC 82045-2：2004 文件管理 第2部分：元數據類型
ISO 128-30：2001 技術制圖 第30部分：圖樣畫法 視圖
ISO 2594：1972 建筑物圖 投影方法
ISO 3511-4：1985 過程檢測控制功能和儀表 符號畫法 第4部分 過程計算機
ISO 5457：1999 技術制圖 圖紙幅面和格式
3 術語和定義
3 術語和定義
GB／T 6988.1-2008和GB／T 15751-1995界定的術語和定義適用于本標準。
4 CAD制圖軟件
4.1 一般要求
電氣工程CAD制圖文件應符合電氣技術用文件的編制規則，同時應遵守本標準的規定。
電氣工程CAD制圖軟件應能確保制圖簡便、高效、技術先進，同時應具有較強的兼容性、擴展性和通用性，以及便于升級和維護等。
在采用CAD技術編制電氣技術文件時，應確保其表達準確、完整、清晰、讀圖方便。
4.2 建立相應的數據庫
為保持在所有文件之間，及整套裝置或設備與其文件之間的一致性，應建立與電氣工程CAD制圖軟件配套的設計數據(包括電氣簡圖用圖形符號)和文件的數據庫。
數據庫應便于擴展、修改、調用和管理。
電氣簡圖用圖形符號庫的符號，應符合GB／T 4728的規定。符號的組合、派生和設計應符合該標準和相關標準的要求。
4.3 初始輸入系統
當需要在計算機之間傳遞圖樣和設計數據時，CAD初始輸入系統應采用公認的標準數據格式和符號集。
4.4 選擇和應用設計輸入終端
在選擇和應用設計輸入終端時，應遵循：
——選用的設計輸入終端，應在符號、字符和所需格式方面支持適用的工業標準；
——在數據庫和相關圖表方面，設計輸入系統應支持標準化格式，以便設計數據能在不同系統間傳遞，或傳送到其他系統作進一步處理；
——初始設計輸入應按所需文件編制方法進行；
——數據的編排應允許補充和修改，而且不涉及大范圍的改動。
5 制圖一般規則
5.1 文件一致性準則
CAD文件產生、存儲、轉換、閱讀應遵循一致性準則，這些準則與相關標準是一致的。
5.2 圖紙的尺寸
圖紙的尺寸應符合ISO 5457：1999的3.1。當主要采用示意圖或簡圖的表達形式時推薦采用A3幅面。
ISO 5457：1999 第3章規定的加長尺寸不適用。
5.3 圖紙的復制
紙質或類似媒體文件需復制或拍成微縮膠片時，可增加符合ISO 5457：1999的4.3規定的中心標記以方便復制或拍成微縮膠片。
5.4 頁面的標識
文件可以包含一頁或多頁。為區分每頁，如參考的目的，在文件標識符的基礎上還需增加頁面標識符。一個單獨的文件頁應由文件標識符和頁面標識符共同標記。
注1：IEC 61355：1997中7.2規定的頁碼可用作相關文件代號的頁面標識符。
如某文件的一頁與多個文件標識符相關時，此頁應根據不同的文件標識符給出不同的頁面標識符。
5.6 前后參照
前后參照可指一份文件、文件的一頁或頁的一個區域。具體規定參見GB／T 6988.1-2008中的5.8。
5.7 超級鏈接
超級鏈接可用于改善在不同組信息之間的導引，如文件的不同頁、文件之間或外部的數據來源間的導引。
導引不應僅依賴于超級鏈接的功能。
超級鏈接也可用作文件間或構成文件的部分間的聯接。但是當文件有版本控制的時候應特別注意，見IEC 82045-1：2001的4.5。
5.8 文字的方向

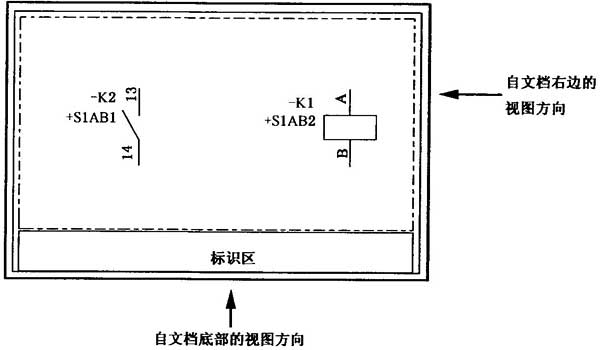

文件中的文字應是水平或垂直方向，水平方向文字從左向右；垂直方向文字從下向上，見圖1。
圖1 文件的視圖方向
5.9 顏色、陰影和圖案
彩色僅用于補充信息。不同色彩不能作為理解表達的唯一方式。
注：某些特定用途下色彩的使用參見ISO 3864-1：2002，IEC 60204-1：1997，和GB／T 4025-2003。所用顏色的含義應在文件或其支持文件集內說明。
陰影和圖案可用于區分不同的區域或表面。對于紙質或類似媒體的文件，顏色、陰影和(或)圖案的使用應可用于黑白印刷。
5.10 線寬
圖中可能的線寬根據0.1×
×M(n＝0，1，2，3…)計算。
M的值見5.5.3。
注1：如果M值為2.5mm，則線寬為0.25mm，0.35mm，……
注2：紙或類似媒體上可能的線寬是0.18mm(0.2mm)、0.25mm、0.35mm、0.5mm、0.7mm和1.0mm。
如果同一線型中二條或多條線使用了不同線寬，這些線寬的比至少是2：1。
注3：GB／T 10609-1989提供了縮微復制時可能影響線寬選擇的規則。
5.11 字體
電氣技術文件中的字體，應符合GB／T 14691-1993和GB／T 18594-2001的規定。
表示圖形時，宜使用GB／T 18594-2001中的CB字型、直體(V)。符合GB／T 18594-2001的扁平和比例字體都可使用。此時還可使用下列的規則：
——字符間距應為零，見GB／T 16901.2-2000附錄E.2.7。當使用扁平字體時高寬比應為0.81，符合GB／T 16901.2-2000的6.7.2。
——文字高度根據
×M(n＝0，1，2，3…)計算。M的值見5.5.3。
注1：例如若M值選擇為2.5mm，文字高度會是2.5mm，3.5mm，…
注2：紙或類似介質上表示時可能的線寬是1.8mm，2.5mm，3.5mm，5.0mm，7.0mm和10.0mm。
——GB／T 18594-2001的CB(S)類型的斜體字(即Italic)可作為量的文字符號。
——如果使用超出GB／T 18594-2001中字型之一的其他字體，符號中的字體應與在GB／T 18594-2001中規定的筆劃風格相一致。
計劃用于CAx系統之間交換的文件應遵循GB／T 16901.2-2000的規定。
5.12 量、單位、值和顏色代碼
量，單位和值的文字符號，應根據IEC 60027或其他相關標準規定表示，如GB 3101、GB 3102的規定。
顏色代碼的規定應符合GB／T 13534-1992的規定。
5.13 元素范圍和序列的表示
元素上下限之間的范圍應使用“水平省略符”…(三個點)表示。其他元素的表示方法詳見GB／T 6988.1-2008中的5.16。
5.14 尺寸線
包括終結端和起點指示尺寸線應符合GB／T 6988.1-2008中5.17的規定。終端所選擇的箭頭沒有特別的含義，在一份文件里只能使用一個類型的箭頭。
5.15 指引線和基準線
指引線和基準線應符合GB／T 6988.1-2008中5.18的規定。

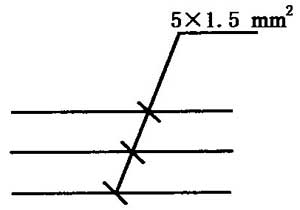

終點位于連接線上的指引線應在連接線處劃斜線，見圖2。
圖2 指引線到連接線的使用示例
5.17 比例
為了表達信息，比例應按照GB／T 14690的有關規定選擇。
為表示相關信息可用比例尺，并將其顯示于內容區中。
5.20 示意圖的表達
二維示意圖中信息的表示應根據ISO 128-30：2001的規定，符合GB／T 14692-2008的正投影法。
二維示意圖中的建筑物的信息，應按ISO 2594：1972中的規定執行。
5.21 說明性注釋和標記
說明性信息可采用注釋，注釋?xiě)?yīng)放在要說明的對象附近?；?qū)χ糜趦?nèi)容區其他地方的說明應給出參照。若信息表示在多頁上，具有共性的說明應置于第一頁。
如果設備面板上有人-機控制功能的信息標識(如符合GB／T 5465的圖形符號)，則該信息標識也應標注在簡圖中相應的圖形符號附近。
當一個支路中電流的參考方向、磁通量方向的指示、電壓的參考極性和耦合電路的電壓極性之間的響應需表示時，應按IEC 60375：2003規定的原則執行。
6 標識系統
6.2 端子標識
在一個系統內，端子的標識應該是唯一的。標識符應包含：
——唯一標識端子的端子代號；
——端子代號前為“：”(冒號)；
——冒號前為明確描述所關注項目的參照代號。
端子代號應置于水平線連接線之上和垂直連接線的左邊，端子代號應順著連接線的方向。
簡圖中端子標識的詳細要求見GB／T 18656。
6.3 信號代號
信號代號用來唯一地標識端子、節點等組點間簡單功能的連接或電連接。
信號代號構成示意如下：
其中：
i——參照代號；
；——參照代號分隔符；
b——基本信號名；
：——信號形態分隔符；
v——信號形態識別符；
()——信號電平分隔符；
l——信號電平標記。
信號代號推薦采用的字符如下：
——大寫字母A～Z；
——數字0～9；
——否定字符：上橫線(-)、邏輯非(?)，或者，當必須使用七位字符時，則采用代字符(～)；
——分隔符：下橫線(_)或空格；
——參照代號分隔符：分號(；)；
——信號形態分隔符：冒號(：)；
——算術運算符：短劃或減號(—)加號(＋)；
——布爾運算符：上圓點(°)；
——特種字符：!“％＆》’([*，—／＜＝＞?。
信號代號的信號名部分應限制在24個字符以內。
信號代號應清楚地與有關的連接線相關聯且不與連接線接觸或交叉，并置于鄰近連接線的位置，在水平連接線上面和垂直連接線左邊，順著連接線的方向。如果不可能將信號代號置于鄰近連接線的地方，它應置于內容區的其他位置，并有指引線或基準線與那條連接線相連。
信號和連接線代號的詳細應用要求見GB／T 16679。
6.4 文件代號
應用文件代號的詳細要求見IEC 61355：1997。
7 簡圖一般規則
8 圖
8.1 一般規定
圖主要描述通?；?D和／或3D模型的項目的拓?fù)浠驇缀挝恢?，并遵照相關標準的規則。
電氣技術用布置圖在基本文件基礎上編制。
8.2 基本文件要求
基本文件，如：總平面圖、建筑物圖、尺寸圖(對于機械單元)，應按比例繪制。
基本文件的內容是布置圖的完整部分。
基本圖應示出編制定位電氣設備布置圖的全部必要信息，例如：
——地理位置點；
——指北針；
——建筑物位置和輪廓、場地道路、附屬設施、出入口及場地邊界；
——平面圖和局部視圖中房間、小室、走廊、開口、窗戶、門等的輪廓和構造詳情；
——與建筑物有關的障礙物，例如：結構梁、支柱；
——地板或裝飾板的負載容量及對切割、鉆孔或焊接的任何限制；
——電梯、起重機、加熱、冷卻和通風系統等特殊安裝的間隙；
——危險區域；
——接地點；
——所需的有用空間和出入口；
——設備布置；
——導體路徑；
——出入口；
——絕緣條件；
——外殼防護要求(防水、防塵)。
8.3 布置圖
布置圖示出項目的相對或絕對位置和(或)尺寸。
項目用下列方法表示：形狀或簡化外形、主要尺寸、符合GB／T 4728的符號。
精確距離和(或)尺寸表格中可有必要的詳細信息。
信息應與項目所(將)處環境的必要信息一起表示。
應包括項目和代號的標識信息。
若有必要，可在緊鄰表示項目的符號或輪廓線旁示出項目的技術數據。
安裝方法和(或)安裝方向應在文件中表明。如果文件中某些項目要求不同的安裝方法或安裝方向，則可以用符合GB／T 4728的限定符號或鄰近項目表示處的字母代碼特別標明。采用的字母代碼應在文件或支持文件集中說明。推薦的元器件安裝標識字母是：
H＝horizontal水平(元器件并排安裝)
V＝vertical垂直
F＝flush齊平(嵌入式)
S＝surface明裝
B＝floor(bottom)地面
T＝ceiling(top)天花板
布置圖可包括連接的表示方法。連接線應能清楚地與基本文件的線區別開，并遵照7.1.3給出的規則，可另外使用曲線。
連接線應示出連接到每條電路的元器件及其順序。如果是表面安裝或采用了輸送管和管道時，應示出連接的實際路線。
可用單線表示方法表示多相電路。
可用簡化表示法表示多條平行連接線。
9 表格
9.1 一般規定
表格中應清楚地區別每一行與其他行、每一列與其他列。
應清楚地指明每一列或行中表示的信息類型。這類標題行或標題列，應在每頁提供。
9.2 參照代號的表示方法
要在表格中表示參照代號、信號代號、端子代號，適用下列規則：
——表列內的標識符，可通過示出表列標題內的共同起始部分、省略該列項目標識符表示的共同起始部分簡化表示；
——行中標識符前不屬于該行的共同起始部分時，應用字符“大于”(＞)置于標識符前；
——表格列中連續行的相同標識符可僅在第一個相關行表示。
9.3 接線表
接線表提供下列信息：
——單元或組件內的元器件之間的物理連接；
——不同單元或組件之間的物理連接(外部)；
——到一個單元的物理連接(外部)。
接線表中示出的接線點應標識(例如：用參照代號和端子代號)。連接的電纜和項目應清楚標識，如用其參照代號等。電纜線芯應用電纜制造者提供的線芯標識符標識，例如：線芯號碼或顏色代碼。
可以包括文件預定用途要求的附加信息，例如：
——導體或電纜的類型信息(例如：型號代號、項目或零件號、材料、結構、尺寸、絕緣層顏色、電壓額定值、導體數量、其他技術數據)；
——導體、電纜數量或參照代號；
——布局、路徑、終端、附件、絞合、屏蔽等的說明或方法；
——導體或電纜的長度。
接線表應用下列分類方法之一編制：
——對于端子，表示的接線順序應按端子標識分類；
——對于接線，應按導線的標識表示接線順序(例如：電纜和線芯標識符的參照代號分類)。
10 表圖
10.1 一般規定
表圖可用來提供理解元器件或系統功能的解釋信息，常常附加在其他文件類上。表示的詳細內容應清楚地與所解釋的項目相關，例如，使用參照代號、信號代號、端子代號、描述文字、表示位置。
10.2 功能表圖
對于用步和轉換描述控制系統功能和行為的功能表圖，其GRAFCET規范語言見GB／T 21654。
10.3 順序表圖和時序表圖
順序表圖應示出系統單元工作或狀態的連續性。
時序表圖應提供與時間相關的工作或功能順序信息和／或彼此相關的不同工作或功能順序。
參考文獻
參考文獻
GB／T 4025-2003 人-機界面標志標識的基本和安全規則 指示器和操作器的編碼規則
GB／T 5465.2 電氣設備用圖形符號(GB／T 5465.2-2008，IEC 60417DB：2007，IDT)
GB／T 10609-1989 技術制圖 縮微復制要求
IEC 60204-1：1997 工業機器的電氣設備
ISO 3864-1：2002 圖形符號 安全色和安全標志 P1：工作區域和公共場所安全標志和設計原則
