（免費下載）GB/T 51154-2015 海底光纜工程設計規范
1 總 則
1.0.1 為了統一和規范海底光纜工程建設，使海底光纜工程符合國家相關政策、技術先進、安全可靠、經濟合理、節能環保，制定本規范。
1.0.2 本規范適用于海底光纜線路和海底光纜數字信號傳輸系統及相關輔助系統工程設計。
1.0.3 海底光纜工程設計應進行多方案比較，努力提高經濟效益，降低工程造價。
1.0.4 海底光纜工程應統籌規劃、聯合建設、資源共享，滿足建設資源節約型、環境友好型社會的要求。
1.0.5 在我國抗震設防烈度7烈度及以上地區建設的海底光纜工程的設備應滿足通信網絡的抗震性能要求。
1.0.6 海底光纜工程設計除應符合本規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
英文縮寫 英文名稱 中文名稱
ASE Amplified Spontaneous Emission放大的自發輻射
BBER Background Block Error Ratio背景差錯塊比
BER Bit Error Ratio 誤碼率
BJ Beach Joint 岸灘接頭盒
BOL Begin Of Life 壽命初始
BU Branch Unit 海底分支單元
C-OTDR Coherent Optical Time-Domain Reflectometer 相干光時域反射儀
CTB Cable Terminating Box 光電纜終端箱
DA cable Double Armored cable 雙層鎧裝光纜
(D)BPSK (Differential)Binary Phase (差分)二相相移
Shift Keying 鍵控
DCC DataCommunication Channel 數據通信通道
DCN DataCommunication Network數據通信網
DGD Differential Group Delay 差分群時延
DPSK Differential Phase Shift Keying差分相移鍵控
(D)QPSK (Differential) Quadrature (差分)正交相移
Phase Shift Keying 鍵控
DSP Digital Signal Processing 數字信號處理
EOL End Of Life 壽命終了
FEC Forward Error Correction 前向糾錯
LME Line Monitoring Equipment 線路監測設備
LW cable Light Weight cable 輕型光纜
LWP cable Light Weight Protected cable輕型保護光纜
OADM Optical Add／Drop Multi-plexer 光分插復用器
ODF Optical Distribution Frame光纖配線架
OSNR Optical Signal to Noise Ratio 光信噪比
OTDR Optical Time-Domain Reflectometers 光時域反射儀
OTN Optical Transport Network 光傳送網絡
OTUk Completely standardized 完全標準化光通路
Optical Channel Transport Unit-k傳送單元-k
PFE Power Feeding Equipment 遠供電源設備
PM-(D)BPSK Polarization Multiplexing- 偏振復用(差分)二
(Differential)Binary Phase Shift Keying)相相移鍵控
PM0-(D)QPSK Polarization Multiplexing- 偏振復用(差分)正
(Differential)Quadrature Phase Shift Keying交相移鍵控
PMD Polarization Mode Dispersion 偏振模色散
Q Q factor Q值
RA cable Rock Armored cable 巖石鎧裝光纜
RZ Return to Zero 歸零碼
SA cable Single Armored cable 單層鎧裝光纜
SDH Synchronous Digital Hierarchy同步數字體系
SE Sea Earth 海洋接地裝置
SESR Severely Errored Second Ratio嚴重誤碼秒比
SLTE Submarine Line Terminal 海底光纜線路終端
Equipment 設備
VOIP Voice over IP IP電話
WDM Wavelength Division Multiplexing波分復用
3 海底光纜系統組成及系統制式
4 海底光纜數字信號傳輸系統設計
5 海底光纜線路設計
6 海底光纜線路及數字信號傳輸系統性能指標
7 海底光纜登陸站和附屬設施要求
7.0.1 海底光纜登陸站宜單獨設置在海底光纜登陸點附近，單獨設置海底光纜登陸站有困難且現有的通信樞紐樓離海底光纜登陸點較近時，可將海底光纜登陸站設置在現有的通信樞紐樓內。
7.0.2 新建的海底光纜登陸站站址應符合下列條件：
1 地質穩定，環境條件適合建站；
2 交通方便，便于維護管理；
3 可提供穩定可靠的交流電源；
4 附近無大型廠礦、變電站和高壓線桿塔的接地裝置。
7.0.3 新建的海底光纜登陸站應包括設備機房、電源室、油機室、電源配電室和輔助生產用房。
7.0.4 機房面積應按遠期設備的配置和工程實際需要考慮。
7.0.5 機房的其他環境條件應符合現行行業標準《通信建筑工程設計規范》YD 5003的有關規定。
7.0.6 海底光纜登陸附屬設施可包括通信管道(含岸灘人井的通信管道)或通道、供電用海洋接地裝置、登陸標志牌。
7.0.7 岸灘人井設計應符合下列規定：
1 岸灘人井尺寸應按遠期需求選擇；
2 岸灘人井應具有保護接地裝置，接地電阻不應大于10Ω；
3 岸灘人井的強度應滿足地形變化造成的海底光纜承受張力的要求。
7.0.8 通信管道其他設計要求應符合現行國家標準《通信管道與通道工程設計規范》GB 50373的有關規定。
7.0.9 供電用海洋接地裝置的設計應符合下列規定：
1 海洋接地裝置宜埋設在海底光纜登陸岸灘上；
2 當海底光纜登陸岸灘不具備埋設海洋接地裝置的條件時，海洋接地裝置可埋設在登陸站內，或埋設在海水里；
3 海洋接地裝置的接地電阻不應大于5Ω。
7.0.10 在海底光纜登陸處應設立醒目的海底光纜登陸標志牌。
8 局站設備安裝
8.0.1 遠供電源設備宜單獨成列，并宜單獨配置電源列柜。
8.0.2 海底光纜系統的網管監控設備應安裝在設備維護監測區內。
8.0.3 局站設備安裝的其他要求應符合國家現行標準《波分復用(WDM)光纖傳輸系統工程設計規范》GB／T 51152和《同步數字體系(SDH)光纖傳輸系統工程設計規范》YD 5095的有關規定。
9 遠供電源系統設計
9.0.1 有中繼海底光纜系統應配置遠供電源設備。
9.0.2 遠供電源系統應采用一線一地的恒流供電方式。
9.0.3 遠供電源系統應具備控制各登陸站的遠供電源設備協調工作的功能。
9.0.4 對于點到點線型海底光纜系統，遠供電源系統設計應符合下列規定：
1 應采用雙端供電；
2 在一端遠供電源設備出現故障的情況下，另一端遠供電源設備應能自動對整個系統供電；
3 在海底光纜發生接地故障情況下，遠供電源設備可自動調整輸出工作電壓，實現新的供電平衡。
9.0.5 對于分支型海底光纜系統，遠供電源系統設計應符合下列規定：
1 在正常工作情況下，其中兩個登陸站之間應雙端供電，第三個登陸站到海底分支單元應單端供電；
2 在連接海底分支單元的一個分支發生故障的情況下，海底分支單元可實現供電倒換，實現另兩個分支之間雙端供電或分別對海底分支單元單端供電。
9.0.6 遠供電源設備的供電轉換模塊應1＋1冗余配置，供電轉換模塊的容量估算應包含下列因素：
1 海底光纜和陸地電纜的壓降；
2 光中繼器的壓降；
3 海底分支單元的壓降；
4 將來維護海底光纜的壓降預留量；
5 地電位差，按每千米0.1V～0.3V取定。
9.0.7 遠供電源設備應具備下列基本功能：
1 當遠供電源設備機柜門或光電纜終端箱未鎖閉時，不得啟動供電；
2 當遠供電源設備機柜門或光電纜終端箱打開時，應緊急關機；
3 在設定安全電壓范圍內，恒流輸出功能；
4 恒壓輸出功能；
5 海洋地和站地切換功能；
6 輸出電壓極性變換功能；
7 輸出電壓過高關機功能；
8 輸出電流太小和過大時，關機功能。
9.0.8 在遠供電源設備上，應能獲得輸出電壓、輸出電流、站地電流、海洋接地系統數據以及站地與海洋接地的電壓差數據，并可在網管系統中查看相應的數據。
9.0.9 遠供電源設備應具備在遠供電流上調制4Hz～50Hz低頻交流探測信號的功能。
10 輔助系統設計
10.0.1 網絡管理系統應符合具體工程的技術要求，并應滿足海底光纜系統日常運行和維護的各項功能要求，同時應能適應將來建立統一的網絡管理系統的需要。
10.0.2 無中繼海底光纜系統的網絡管理系統應符合下列規定：
1 無中繼WDM海底光纜傳輸系統和無中繼SDH海底光纜傳輸系統的管理功能和性能宜分別符合現行行業標準《WDM光纜通信工程網管系統設計規范》YD／T 5113和《SDH光纜通信工程網管系統設計規范》YD／T 5080的有關規定；
2 新建工程的網管系統配置應根據建設單位的運維體制及運維要求綜合考慮；
3 同一供應商的網絡管理設備在已建工程中已配置的，應優先考慮利用現有設備，所增網元一并納入已有網絡管理系統進行管理；
4 每個海底光纜登陸站宜配置一套本地維護終端和一套網元管理系統；
5 網絡管理系統數據通信網應由本海底光纜系統內置的DCC通道和外部保護通道組成。
10.0.3 有中繼WDM海底光纜系統的網絡管理系統應符合下列規定：
1 宜配置統一的網元級管理系統，統一管理海底光纜終端設備、海底設備、遠供電源設備和線路監控設備。
2 對海底光纜數字信號傳輸系統、遠供電源系統和線路監測系統應具有故障管理、配置管理、性能管理和安全管理功能；
3 應具有海底分支單元遠供電源狀態倒換控制功能；
4 每個海底光纜登陸站宜配置一套本地維護終端和一套網元管理系統；
5 網絡管理系統數據通信網應由本光纜系統內置的DCC通道和外部保護通道組成。
10.0.4 公務聯絡系統設計應符合下列規定：
1 應根據工程的具體情況和維護要求配置業務聯絡系統，各登陸站以及相關網絡管理系統設置局站均宜配置業務聯絡終端。
2 可利用網絡管理系統數據通信網，以VOIP方式實現業務聯絡系統。
10.0.5 線路監測系統設計應符合下列規定：
1 各登陸站應配置海底線路監測設備，利用光信號監測光纜線路；
2 線路監測系統應具有海底設備狀態和性能監測以及線路故障定位的功能。
10.0.6 時鐘同步系統設計要求應符合現行行業標準《同步數字體系(SDH)光纖傳輸系統工程設計規范》YD 5095中的有關規定。
11 維護工具及儀表的配置
11.0.1 海底光纜系統維護可分為海上維護段和陸上維護段，海上維護段負責維護海底光纜線路，陸上維護段負責維護海底光纜登陸站設備及陸地光電纜線路。
11.0.2 維護工具及儀表的配置應能滿足系統日常運行維護的需要，儀表的型號和功能應根據其價格和實用性擇優選用。海底光纜系統維護工具及儀表可按表11.0.2配置。

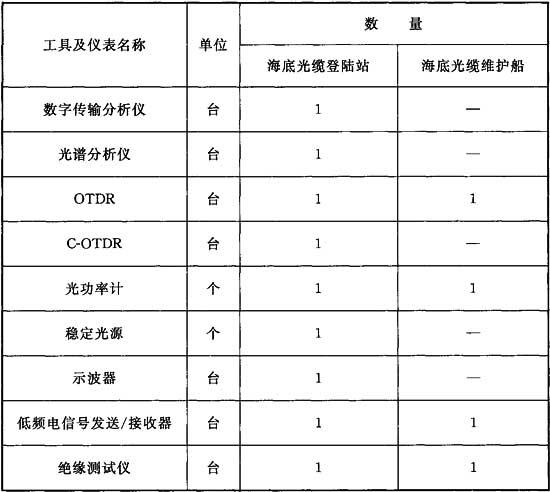

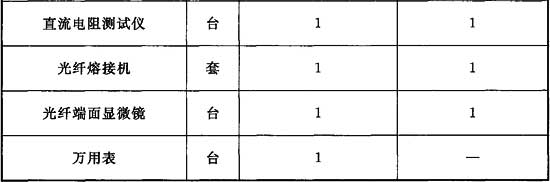

表11.0.2 海底光纜系統維護工具及儀表參考配置
注：表中穩定光源一項用于無中繼海底光纜系統的維護測試。
