GB/T 50064-2014 交流電氣裝置的過電壓保護和絕緣配合設計規范 （免費下載）
1 總 則
1.0.1 為使交流電氣裝置的過電壓保護和絕緣配合設計做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于交流標稱電壓6kV～750kV電力系統中發電、輸電、變電、配電電氣裝置和旋轉電機的過電壓保護和絕緣配合設計。
1.0.3 交流電氣裝置的過電壓保護和絕緣配合，應結合電網結構、地區雷電活動特點、地閃密度及運行經驗，通過計算分析和技術經濟比較，進行差異化的設計。
1.0.4 交流電氣裝置的過電壓保護和絕緣配合設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 中性點高電阻接地方式 high-resistance neutral ground-ing mothod
系統中至少有一根導線或一點經過高電阻接地，系統等值零序電阻不大于系統單相對地分布容抗，且系統接地故障電流小于10A。
2.0.2 中性點低電阻接地方式 low-resistance neutral ground-ing mothod
系統中至少有一根導線或一點經過低電阻接地，系統等值零序電阻不小于2倍系統等值零序感抗。
2.0.3 中性點諧振接地方式 resonant neutral grounding mothod
系統中至少有一根導線或一點經過電感接地，用于補償系統單相對地故障電流的容性分量。
2.0.4 特快速瞬態過電壓 very fast transient overvoltage (VFTO)
氣體絕緣金屬封閉開關設備(GIS)和復合電器(HGIS，即Hybrid-GIS)的隔離開關在某些操作方式下，產生頻率為數十萬赫茲至數兆赫茲的高頻振蕩過電壓，稱為特快速瞬態過電壓。
2.0.5 地閃密度 ground flash density(GFD)
每平方公里、每年地面落雷次數。
2.0.6 少雷區 less thunderstorm region
平均年雷暴日數不超過15d或地面落雷密度不超過0.78次／(km2·a)的地區。
2.0.7 中雷區 middle thunderstorm region
平均年雷暴日數超過15d但不超過40d或地面落雷密度超過0.78次／(km2·a)但不超過2.78次／(km2·a)的地區。
2.0.8 多雷區 more thunderstorm region
平均年雷暴日數超過40d但不超過90d或地面落雷密度超過2.78次／(km2·a)但不超過7.98次／(km2·a)的地區。
2.0.9 強雷區 strong thunderstorm region
平均年雷暴日數超過90d或地面落雷密度超過7.98次／(km2·a)以及根據運行經驗雷害特殊嚴重的地區。
2.0.10 保護角 shielding angle
地線對導線的保護角指桿塔處，不考慮風偏，地線對水平面的垂線和地線與導線或分裂導線最外側子導線連線之間的夾角。
3 系統中性點接地方式和電氣裝置絕緣上作用的電壓
4 暫時過電壓、操作過電壓及限制
5 雷電過電壓及保護
6 絕緣配合
附錄A 外絕緣放電電壓的海拔校正
A.0.1 外絕緣放電電壓試驗數據應以海拔高度0m的標準氣象條件下給出。
A.0.2 外絕緣所在地區海拔高度高于0m時，應校正放電電壓。所在地區海拔高度2000m及以下地區時，各種作用電壓下外絕緣空氣間隙的放電電壓U(PH)可按下列公式校正：
式中：U(P0)——海拔高度0m時空氣間隙的放電電壓(kV)；
ka——海拔校正因數；
m——系數；
H——海拔高度。
A.0.3 系數m的取值應符合下列要求：
1 對于雷電沖擊電壓、空氣間隙和清潔的絕緣子的短時工頻電壓，m應取1.0；
2 對于操作沖擊電壓，m應按圖A.0.3選取。

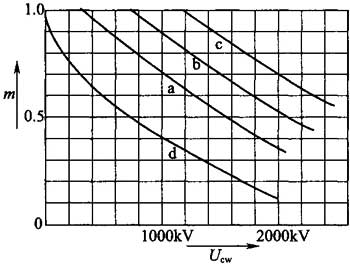

圖A.0.3 各種作用電壓下的m值
a-相對地絕緣；b-縱絕緣；c-相間絕緣；d-棒-板間隙(標準間隙)
注：對于由兩個分量組成的電壓，電壓值是各分量之和。
附錄B 架空線路懸垂絕緣子串風偏角計算用風壓不均勻系數
B.0.1 懸垂絕緣子串風偏角計算用風壓不均勻系數可按式(B.0.1)計算，風向與線路方向的夾角為90°時幾種風速下的風壓不均勻系數可按表B.0.1所列數值確定。
式中：α——風壓不均勻系數；
v——設計采用的10min平均風速(m／s)，當風速大于20m／s時采用20m／s；
θ——風向與線路方向的夾角(°)。
表B.0.1 風壓不均勻系數
| 設計風速（m/s） | ≤10 | 15 | 20 | ＞20 |
| α | 1.0 | 0.75 | 0.61 | 0.61 |
附錄C 操作過電壓下線路絕緣閃絡率的計算方法
附錄D 架空線路和變電站雷電性能的分析計算方法
附錄E 電氣設備承受一定幅值和時間暫時過電壓的要求
E.0.1 電氣設備承受一定幅值和時間暫時過電壓標么值的要求應符合表E.0.1-1～表E.0.1-5的規定，變壓器上過電壓的基準電壓應取相應分接頭下的額定電壓，其余設備上過電壓的基準電壓應取最高相電壓。

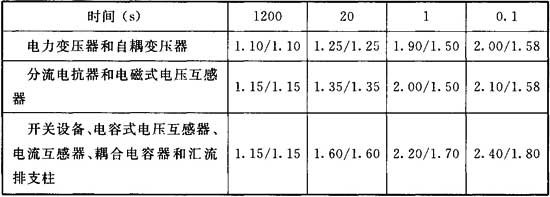

表E.0.1-1 110kV～330kV電氣設備承受暫時過電壓的要求(p.u.)
注：分子的數值代表相對地絕緣；分母的數值代表相對相絕緣。
表E.0.1-2 500kV變壓器、電容式電壓互感器及耦合電容器承受暫時過電壓的要求(p.u.)
| 時間 | 連續 | 8h | 2h | 30min | 1min | 30s |
| 變壓器 | 1.1 | — | — | 1.2 | 1.3 | — |
| 電容式電壓互感器 | 1.1 | 1.2 | 1.3 | — | — | 1.5 |
| 耦合電容器 | — | — | 1.3 | — | — | 1.5 |
表E.0.1-3 500kV并聯電抗器承受暫時過電壓的要求(p.u.)
| 時間 | 120min | 60min | 40min | 20min | 10min | 3min | 1min | 20s | 3s |
| 備用狀態下投入 | 1.15 | — | 1.20 | 1.25 | 1.30 | — | 1.40 | 1.50 | — |
| 運行狀態 | — | 1.15 | — | 1.20 | 1.25 | 1.30 | — | 1.40 | 1.50 |
表E.0.1-4 750kV變壓器承受暫時過電壓的要求(p.u.)
| 時間 | 連續（空載） | 連續（額定電流） | 20s | 1s | 0.1s |
| 標么值(p.u.) | 1.1 | 1.05 | 1.25 | 1.5 | 1.58 |
表E.0.1-5 750kV并聯電抗器承受暫時過電壓的要求(p.u.)
| 時間 | 20min | 3min | 1min | 20s | 8s | 1s |
| 標么值(p.u.) | 1.15 | 1.2 | 1.25 | 1.3 | 1.4 | 1.5 |
附錄F 超高壓架空線路和變電站空氣間隙的放電電壓數據
F.0.1 超高壓架空線路和變電站空氣間隙的放電電壓數據應采用仿真型塔或構架試驗。
F.0.2 330kV線路和變電站空氣間隙放電電壓：

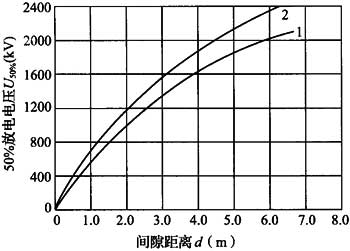

1 330kV線路和變電站空氣間隙的工頻50％放電電壓可按圖F.0.2-1確定。
圖F.0.2-1 線路和變電站空氣間隙的工頻50％放電電壓
1-導線對桿塔橫擔；2-導線對桿塔支柱；3-導線對導線；4-環對環，一環接地；5-環對環，雙環均加壓
2 330kV線路和變電站空氣間隙的操作沖擊50％放電電壓可按圖F.0.2-2確定。

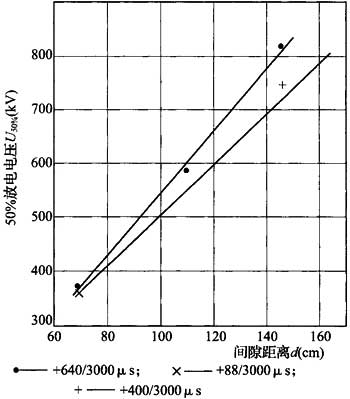

圖F.0.2-2 雙導線對水泥桿空氣間隙的操作沖擊50％放電電壓
F.0.3 500kV線路桿塔上絕緣子串、線路和變電站空氣間隙的放電電壓：
1 500kV單回線路絕緣子串的沖擊電壓放電電壓可按表F.0.3-1確定。
2 500kV單回線路空氣間隙的放電電壓可按表F.0.3-2和圖F.0.3-1～圖F.0.3-4確定。

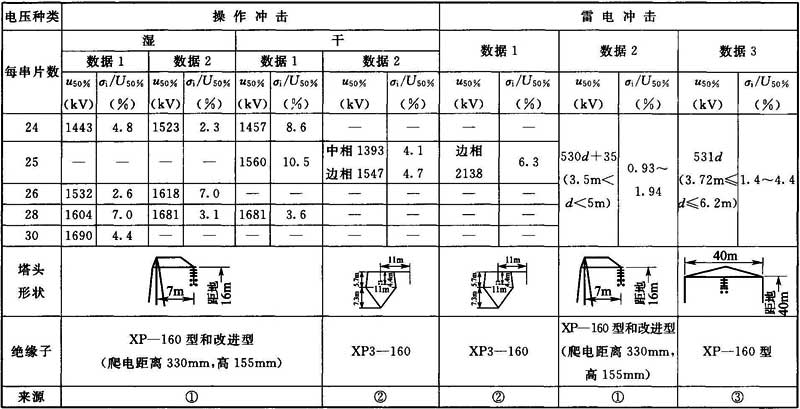

表F.0.3-1 500kV單回線路絕緣子串在沖擊電壓下的放電電壓
注：①保定變壓器廠、清華大學高壓教研組、北京電力設計院、北京電力試驗研究所，500kV晉京線輸電桿塔絕緣電氣特性試驗報告，《北京電力技術》，1979.1；
②電力科學研究院，第二代500kV輸電線路桿塔塔頭的絕緣試驗，1983.4；
③電力科學研究院，500kV輸電線路塔頭絕緣的試驗研究，《電網技術》，1982.1。

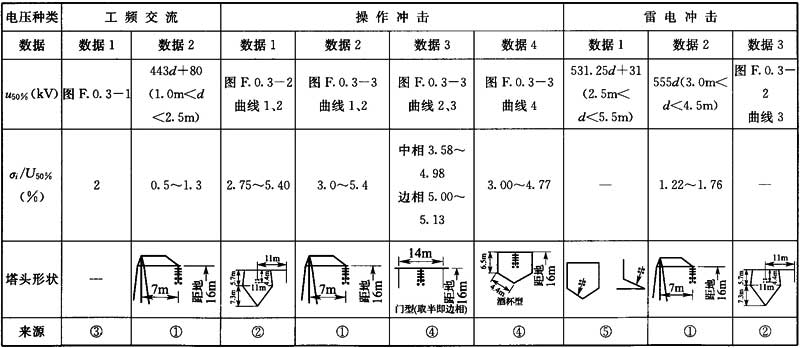

表F.0.3-2 500kV單回線路空氣間隙的放電電壓
注：①保定變壓器廠、清華大學高壓教研組、北京電力設計院、北京電力試驗研究所，500kV晉京線輸電桿塔絕緣電氣特性試驗報告，《北京電力技術》，1979.1；
②電力科學研究院，第二代500kV輸電線路桿塔塔頭的絕緣試驗，1983.4；
③J.G.安德生等，345kV及以上超高壓輸電線路，電力工業出版社，1981.6；
④保定變壓器廠、北京電力試驗研究所，500kV輸電桿塔中相絕緣操作波試驗，《北京電力技術》，1979.10；
⑤日本500kV輸電線路絕緣的實尺寸試驗，《IEEE PAS》88，No.2，1969。

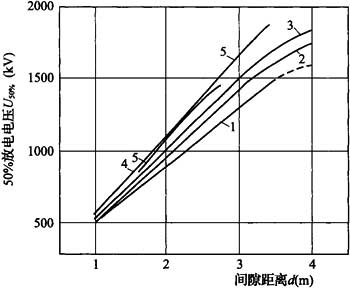

圖F.0.3-1 空氣間隙的工頻50％放電電壓
1-導線對塔柱；2-導線對導線
圖F.0.3-2 500kV線路酒杯塔(ZB3型)塔頭空氣間隙的操作沖擊、雷電沖擊50％放電電壓
1-中相操作；2-邊相操作；3-雷電(1.5μs／40μs)
圖F.0.3-3 500kV門型塔、酒杯塔的塔頭空氣間隙的操作沖擊50％放電電壓
1-邊相導線對塔柱；2-門型塔中相；3-門型塔邊相；4-酒杯塔
圖F.0.3-4 500kV酒杯塔(ZVB452型)中相V串導線對塔窗空氣間隙的操作沖擊50％放電電壓
3 500kV同塔雙回線路空氣間隙的操作沖擊放電電壓：

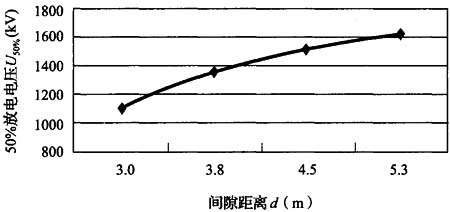

1)塔型SG1的500kV同塔雙回線路導線對下橫擔空氣間隙的操作沖擊50％放電電壓可按圖F.0.3-5確定。

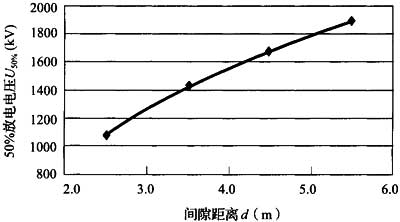

圖F.0.3-5 500kV同塔雙回線路導線對下橫擔空氣間隙的操作沖擊50％放電電壓

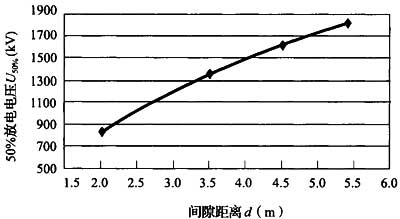

2)500kV同塔雙回線路下相導線對塔腿空氣間隙的操作沖擊50％放電電壓可按圖F.0.3-6確定。
圖F.0.3-6 500kV同塔雙回線路下相導線對塔腿空氣間隙的操作沖擊50％放電電壓
4 500kV變電站仿真型構架或設備在操作沖擊電壓下空氣間隙的放電電壓：
1)二分裂軟導線(φ51mm間距400mm)對構架空氣間隙的操作沖擊50％放電電壓可按表F.0.3-3確定。

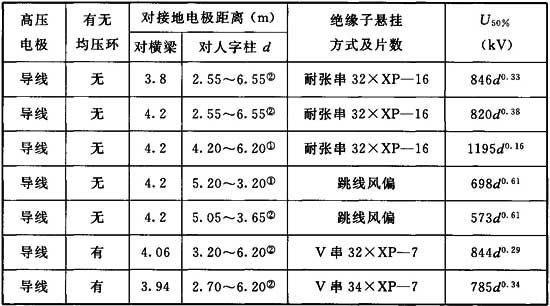

表F.0.3-3 二分裂軟導線對構架空氣間隙的操作沖擊50％放電電壓
注：①導線與人字柱側面間隙；
②導線與人字柱正面間隙；
本表數據來源自電力科學研究院，A值的試驗研究(階段報告)，1982年8月。

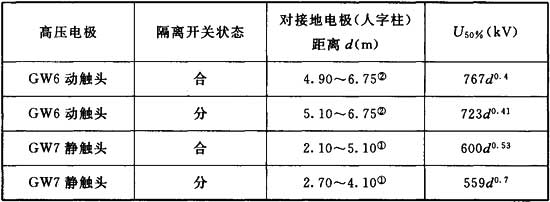

2)隔離開關對構架空氣間隙的操作沖擊50％放電電壓可按表F.0.3-4確定。隔離開關對車輛空氣間隙的操作沖擊50％放電電壓可按表F.0.3-5確定。
表F.0.3-4 隔離開關對構架空氣間隙的操作沖擊50％放電電壓
注：①GW7中心線對人字柱中心線距離為6.0m；
②無人檢修狀態；
本表數據來源自電力科學研究院，A值的試驗研究(階段報告)，1982年8月。

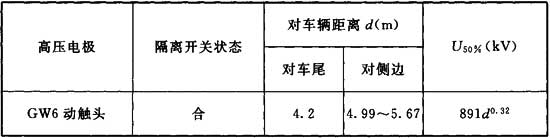

表F.0.3-5 隔離開關對車輛空氣間隙的操作沖擊50％放電電壓
注：σf／U50%為4.5％～6％，車輛模型的長寬高分別為10.8m、2.5m和3.5m。
3)不同布置(圖F.0.3-7)方式下，無均壓環的懸吊式硬導線對構架空氣間隙的操作沖擊50％放電電壓可按表F.0.3-6確定。有均壓環時，對于間隙距離為3.0m～4.2m的情況，間隙距離應增加5.5％。

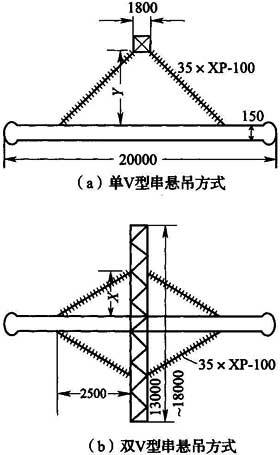

圖F.0.3-7 懸吊式硬導線的布置

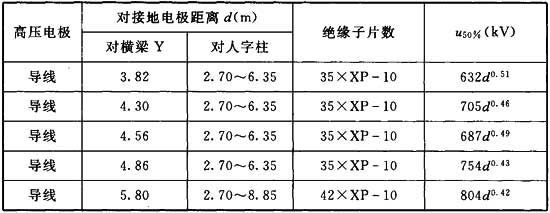

表F.0.3-6 無均壓環懸吊式硬導線對構架空氣間隙的操作沖擊50％放電電壓
注：1 數據來源自電力科學研究院，懸吊式鋁管母線操作沖擊放電特性，1981年；
2 懸吊式硬導線為外φ150mm、內φ136mm鋁管，變電站構架為由φ426mm半圓柱兩根組成的人字柱，橫梁對地高20m。
F.0.4 750kV線路絕緣子串、線路和變電站空氣間隙的放電電壓：
1 750kV線路FC-300 Ⅰ型絕緣子串帶6分裂導線的沖擊50％放電電壓可按圖F.0.4-1確定。

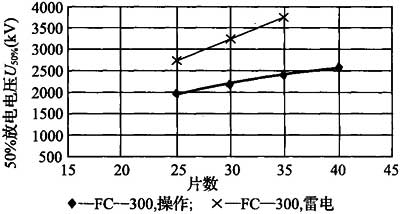

圖F.0.4-1 750kV線路FC-300 Ⅰ型絕緣子串帶6分裂導線的沖擊50％放電電壓

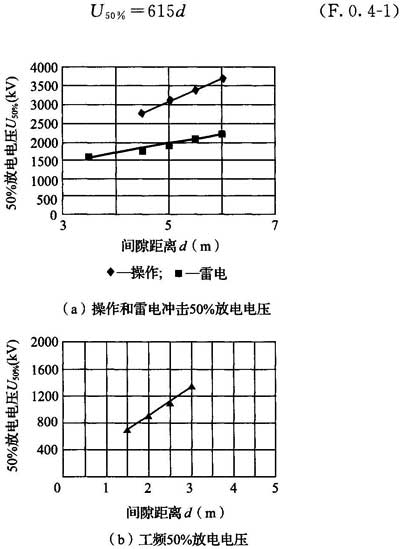

2 750kV單回架空線路邊相Ⅰ串6分裂導線對塔柱空氣間隙的50％放電電壓可按圖F.0.4-2確定。當間隙距離為3.3m～6.0m時，操作沖擊的50％放電電壓的間隙系數可取1.42。間隙距離為4.4m～6.0m時，雷電沖擊的50％放電電壓可按式(F.0.4-1)計算：
圖F.0.4-2 750kV線路邊相Ⅰ串6分裂導線對塔柱空氣間隙的50％放電電壓

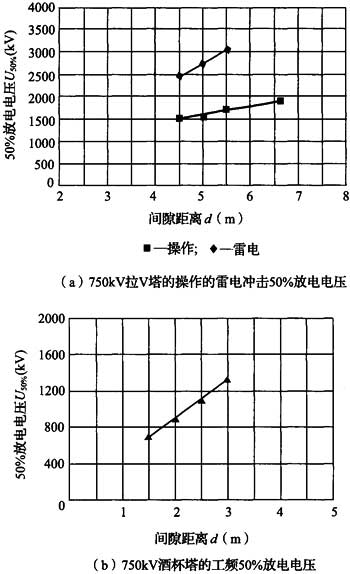

3 750kV線路拉V塔和酒杯塔中相V串6分裂導線對桿塔橫擔空氣間隙的50％放電電壓可按圖F.0.4-3確定。當間隙距離為4.4m～6.6m時，操作沖擊50％放電電壓的間隙系數可取1.2。當間隙距離為3.3m～5.5m時，雷電沖擊50％放電電壓可按式(F.0.4-2)計算：
圖F.0.4-3 750kV線路中相V串6分裂導線對桿塔空氣間隙的50％放電電壓
4 750kV同雙回線路空氣間隙的工頻50％放電電壓可按圖F.0.4-4確定，操作沖擊50％放電電壓可按圖F.0.4-5確定，雷電沖擊50％放電電壓可按圖F.0.4-6確定。
圖F.0.4-4 750kV同雙回線路空氣間隙的工頻50％放電電壓
1-中相；2-下相

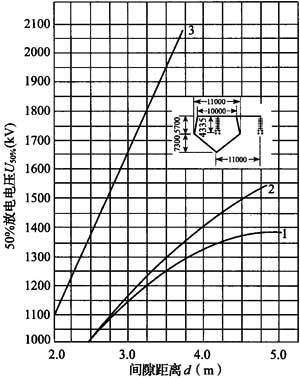

圖F.0.4-5 750kV同雙回線路空氣間隙的操作沖擊50％放電電壓
1-中相波前時間800μs；2-中相波前時間250μs；3-下相波前時間250μs
圖F.0.4-6 750kV同雙回線路空氣間隙的雷電沖擊50％放電電壓
1-中相；2-下相
5 750kV變電站空氣間隙放電電壓：

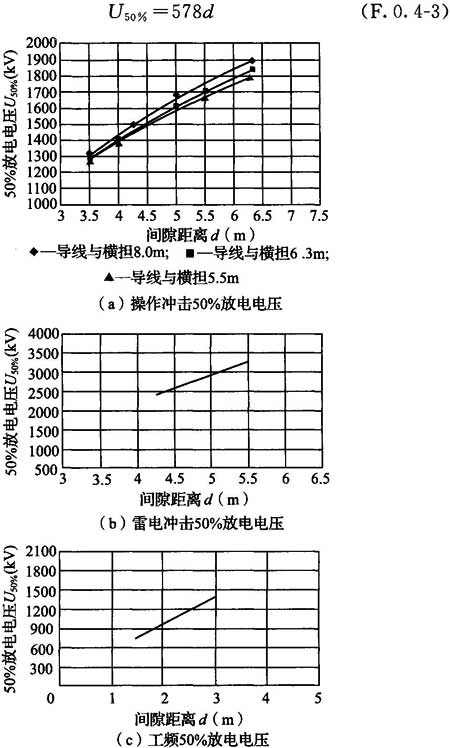

1)750kV變電站導線對人字架空氣間隙的50％放電電壓可按圖F.0.4-7確定。當間隙距離為3.5m～6.3m時，操作沖擊50％放電電壓的間隙系數可取1.23。當間隙距離為4.3m～5.5m時，雷電沖擊50％放電電壓可按式(F.0.4-3)計算：

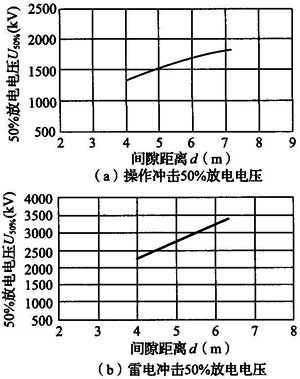

圖F.0.4-7 750kV變電站導線對人字架空氣間隙的50％放電電壓

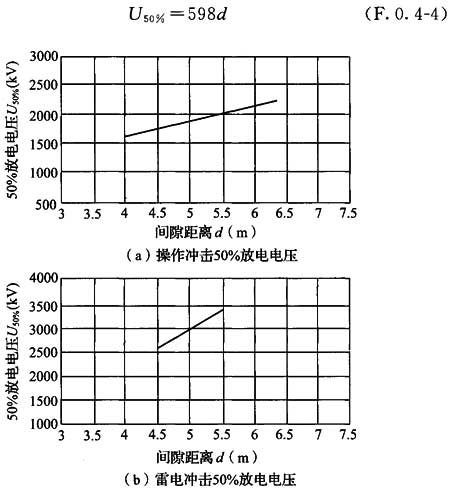

2)750kV變電站導線對構架橫梁空氣間隙的50％放電電壓可按圖F.0.4-8確定。當間隙距離為4.0m～6.3m時，操作沖擊50％放電電壓的間隙系數可取1.42。當間隙距離為3.3m～5.5m時，雷電沖擊50％放電電壓可按式(F.0.4-4)計算：

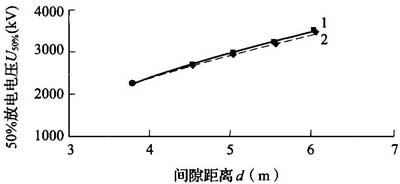

圖F.0.4-8 750kV變電站導線對構架橫梁空氣間隙的50％放電電壓
3)750kV變電站均壓環對人字架空氣間隙的50％放電電壓可按圖F.0.4-9確定。當間隙距離為4.1m～7.1m時，操作沖擊50％放電電壓的間隙系數可取1.12。當間隙距離為4.0m～6.3m時，雷電沖擊50％放電電壓可按式(F.0.4-5)計算：

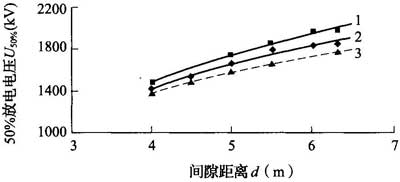

圖F.0.4-9 750kV變電站均壓環對人字架空氣間隙50％放電電壓

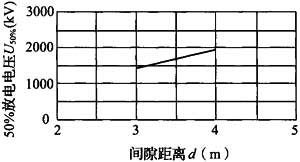

4)750kV變電站均壓環相間空氣間隙的操作沖擊電壓(α＝0.4)50％放電電壓可按圖F.0.4-10確定。當間隙距離為3.0m～4.0m時，操作沖擊50％放電電壓的間隙系數可取1.76。

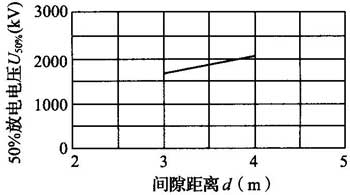

圖F.0.4-10 750kV變電站均壓環相間空氣間隙的操作沖擊50％放電電壓
5)750kV變電站3分裂導線相間空氣間隙的操作沖擊電壓(α＝0.4)50％放電電壓可按圖F.0.4-11確定。當間隙距離為3.0m～4.0m時，操作沖擊50％放電電壓的間隙系數可取1.50。
圖F.0.4-11 750kV變電站3分裂導線相間空氣間隙的操作沖擊50％放電電壓
