GB/T 21419-2013 變壓器、電抗器、電源裝置及其組合的安全 電磁兼容（EMC）要求 （免費下載）
1 范圍
1 范圍
本標準規定了頻率范圍為0 Hz～400GHz的發射與抗擾度的電磁兼容要求。沒有規定限值的頻段無需進行測試。
本標準適用于GB 19212系列標準所包括的變壓器、電抗器、電源裝置及其組合。
對于做成隨同電器或電氣設備一起供給的或者與電器或電氣設備配套使用的變壓器、電抗器、電源裝置及其組合，應滿足適用于該電器或電氣設備的相關EMC標準要求。但是對于這些配套用變壓器、電抗器、電源裝置及其組合，在其裝入電器或電氣設備之前的單獨試驗，本標準可作為導則使用。
本標準僅涉及性能。變壓器、電抗器及電源裝置的其他運行情況(例如，為了試驗?zāi)康模陔娐分心M故障或由于電磁現象對功能安全性的影響，或?qū)Ρ┞对陔姶艌?chǎng)中人的評估)不在本標準中考慮。
注：本標準中的EUT(受試設備)，是指變壓器、電抗器、電源裝置及其組合(如果適用)。
本標準不適用于：
——IEC 62040系列標準所包括的不間斷電源裝置(UPS)；
——IEC 61204-3所包括的電源裝置(即 IEC 60950-1、IEC 61010-1、IEC 60601、IEC 60065和IEC 62368-1所包括的設備中使用的直流-直流變換器、直流電力和配電設備以及電源裝置)；
——IEC 61347-1所包括的與產品一起使用或用于產品內的電源和變換器。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
IEC 61000-3-2 電磁兼容(EMC) 第3-2部分：限值 諧波電流發射限值(設備每相輸入電流≤16 A)(Electromagnetic compatibility(EMC)—Part 3-2：Limits—Limits for harmonic current emissions(equipment input current≤16 A per phase))
IEC 61000-3-3 電磁兼容(EMC) 第3-3部分：限值 對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制(Electromagnetic compatibility (EMC)—Part 3-3：Limits—Limitation of voltage changes，voltage fluctuations and flicker in public low-voltage supply systems，for equipment with rated current≤16 A per phase and not subject to conditional connection)
IEC 61000-3-11 電磁兼容(EMC) 第3-11部分：限值 對額定電流≤75A且條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制 (Electromagnetic compatibility(EMC)—Part 3-11：Limits—Limitation of voltage changes，voltage fluctuations and flicker in public low-voltage supply systems—Equipment with rated current≤75 A and subject to conditional connection)
IEC 61000-3-12 電磁兼容(EMC) 第3-12部分：限值 對每相輸入電流＞16 A并且≤75 A的設備接入公用低壓系統中產生的諧波電流限值(Electromagnetic compatibility(EMC)—Part 3-12：Limits—Limits for harmonic currents produced by equipment connected to public low-voltage systems with input current＞16 A and≤75 A per phase)
IEC 61000-4-2 電磁兼容(EMC) 第4-2部分：試驗和測量技術 靜電放電抗擾度試驗(Electromagnetic compatibility(EMC)—Part 4-2：Testing and measurement techniques—Electrostatic discharge immunity test)
IEC 61000-4-3 電磁兼容(EMC) 第4-3部分：試驗和測量技術 射頻電磁場輻射抗擾度試驗(Electromagnetic compatibility(EMC)—Part 4-3：Testing and measurement techniques—Radiated，radio-frequency，electromagnetic field immunity test)
IEC 61000-4-4 電磁兼容(EMC) 第4-4部分：試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(Electromagnetic compatibility(EMC)—Part 4-4：Testing and measurement techniques—Electrical fast transient/burst immunity test)
IEC 61000-4-5 電磁兼容(EMC) 第4-5部分：試驗和測量技術 浪涌(沖擊)抗擾度試驗(Electromagnetic compatibility(EMC)—Part 4-5：Testing and measurement techniques—Surge immunity test)
IEC 61000-4-6 電磁兼容(EMC) 第4-6部分：試驗和測量技術 射頻場感應的傳導騷擾抗擾度(Electromagnetic compatibility(EMC)—Part 4-6：Testing and measurement techniques—Immunity to conducted disturbances，induced by radio-frequency fields)
IEC 61000-4-11 電磁兼容(EMC) 第4-11部分：試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗(Electromagnetic compatibility(EMC)—Part 4-11：Testing and measurement techniques—Voltage dips，short interruptions and voltage variations immunity test)
IEC 61000-6-3 電磁兼容(EMC) 第6-3部分：通用標準 居住、商業和輕工業環境中的發射標準(Electromagnetic compatibility(EMC)—Part 6-3：Generic standards—Emission standard for residential，commercial and light-industrial environments)
IEC 61000-6-4 電磁兼容(EMC) 第6-4部分：通用標準 工業環境中的發射標準(Electromagnetic compatibility(EMC)—Part 6-4：Generic standards—Emission standard for industrial environ-ments)
IEC 61558(所有部分)電力變壓器、電源裝置、電抗器和類似產品的安全(Safety of power transformers，power supplies，reactors and similar products)
IEC CISPR 14-1 家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射(Electromagnetic compatibility—Requirements for household appliances，electric tools and similar apparatus—Part 1：Emission)
IEC CISPR 16-1-2：2003 無線電騷擾和抗擾度測量設備和測量方法規范 第1-2部分：無線電騷擾和抗擾度測量設備 輔助設備 傳導騷擾(Specification for radio disturbance and immunity measuring apparatus and methods—Part 1-2：Radio disturbance and immunity measuring apparatus—Ancillary equipment—Conducted disturbances)
IEC CISPR 16-2-1：2008 無線電騷擾和抗擾度測量設備和測量方法規范 第2-1部分：無線電騷擾和抗擾度測量方法 傳導騷擾測量(Specification for radio disturbance and immunity measuring apparatus and methods—Part 2-1：Methods of measurement of disturbances and immunity—Conducted disturbance measurements)
IEC CISPR 16-2-3 無線電騷擾和抗擾度測量設備和測量方法規范 第2-3部分：無線電騷擾和抗擾度測量方法 輻射騷擾測量(Specification for radio disturbance and immunity measuring apparatus and methods—Part 2-3：Methods of measurement of disturbances and immunity—Radiated disturbance measurements)
IEC CISPR 22 信息技術設備的無線電騷擾限值和測量方法(Information technology equipment—Radio disturbance characteristics—Limits and methods of measurement)
3 術語和定義
3.1
1類環境 environment 1
居住、商業或輕工業場所，包括戶內和戶外。
注1：凡是直接從公用電網以低壓供電的場所均可以看作是居住、商業或輕工業場所。
注2：下面給出的場所(盡管不全面)對環境做了一些說明，它們包括：
——居住場所，例如住宅、公寓、旅館等；
——零售網點，例如商店、超市等；
——商務場所，例如辦公室、銀行等；
——公共娛樂場所，例如影劇院，城市酒吧、舞廳、餐館等；
——戶外場所，例如加油站、停車場、娛樂和運動中心等；
——輕工業場所，例如車間、實驗室和維修中心等。
3.2
2類環境 environment 2
工業環境，包括戶內和戶外。
注：工業場所連接到由高壓或中壓變壓器供電的專門用于為制造廠或者類似工廠的設備供電的電力網，并且具有以下一個或多個特征：
——裝有工業、科學、醫療(ISM)設備(定義見CISPR 11)；
——大容量感性或容性負載的頻繁切換；
——大電流及其伴隨的強磁場。
3.3
受試設備 equipment under test
EUT
是指變壓器、電抗器、電源裝置及其組合(如果適用)。
3.4
端口 port

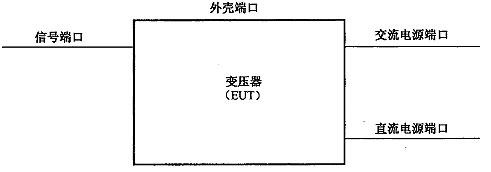

指定EUT與外部電磁環境的特定接口(見圖1)。
注：在一些情況下，不同的端口可能被合并在一起。
圖1 端口的實例
3.5
外殼端口 enclosure port
電磁場輻射穿過或侵入通過的EUT的物理界面。
3.6
電纜端口 cable port
導線或電纜連接到EUT的端口。
注：例如信號和電源端口。
3.7
信號端口 signal port
傳輸信號的導線或電纜連接到EUT的端口。
注：例如模擬輸入、輸出和控制線、數據總線、通訊網絡等。
3.8
電源端口 power port
傳送EUT運行所需電源的導線或電纜連接到EUT的端口。
3.9
公共電網 public mains network
所有類型用戶均可接入、由供電和/或分配部門組織運行的以提供電能為目的的供電線路。
3.10
長距離線路 long distance lines
在建筑物內長度超過30m，或離開建筑物(包括戶外安裝線路)連接到信號端口的線路。
3.11
低電壓 low voltage
具有低于按照慣例采用的限值的電壓。
[IEC 60050-151：2001，定義151-15-03]
4 分類
4 分類
根據所配套的元器件和電子線路，將EUT分為如下幾類：
——0類：帶或者不帶無源保護元器件但不帶電子電路的EUT；
——1類：帶無源元器件但不帶電子電路的EUT；
——2類：帶電子電路的EUT。
注1：無源保護元器件實例：熔斷器、熱熔斷器、熱斷路器、斷路器、正溫度系數熱敏電阻、負溫度系數熱敏電阻和電阻器。
注2：無源元器件實例：電容器、電感器、二極管、發光二極管、繼電器、壓敏電阻等。
注3：電子電路實例：有源半導體。
5 試驗規定
6 環境規定
6 環境規定
除了工作電壓不超過700V的0類EUT外，制造單位應對所有用于1類或2類環境條件的EUT，在產品說明書中闡明其所適用的環境條件。此信息可分別在抗擾度和發射項目中闡明。
對于僅允許用于2類環境的EUT，制造單位應在產品說明書中提出警告，即該變壓器在1類環境中使用時，將會引起射頻干擾。此時，應采取必要的減緩措施以衰減騷擾。
注：從抗干擾角度看，2類環境所要求的嚴酷水平比1類環境嚴格。如從發射角度看，則1類環境所要求的嚴酷水平比2類環境嚴格。
附錄A 與規范性引用的國際標準有一致性對應關系的我國標準
附 錄 A
(資料性附錄)
與規范性引用的國際標準有一致性對應關系的我國標準
GB 4343.1-2009 家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射(IEC/CISPR 14-1：2005，IDT)
GB/T 6113.203-2008 無線電騷擾和抗擾度測量設備和測量方法規范 第2-3部分：無線電騷擾和抗擾度測量方法 輻射騷擾測量(IEC/CISPR 16-2-3：2003，IDT)
GB 9254-2008 信息技術設備的無線電騷擾限值和測量方法(IEC/CISPR 22：2006，IDT)
GB 17625.1-2003 電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A)(IEC 61000-3-2：2001，IDT)
GB 17625.2-2007 電磁兼容 限值 對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制(IEC 61000-3-3：2005，IDT)
GB/T 17626.2-2006 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗(IEC 61000-4-2：2001，IDT)
GB/T 17626.3-2006 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗(IEC 61000-4-3：2002，IDT)
GB/T 17626.4-2008 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(IEC 61000-4-4：2004，IDT)
GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(IEC 61000-4-5：2005，IDT)
GB/T 17626.6-2008 電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度(IEC 61000-4-6：2006，IDT)
GB/T 17626.11-2008 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗(IEC 61000-4-11：2004，IDT)
GB 17799.3-2001 電磁兼容 通用標準 居住、商業和輕工業環境中的發射標準(IEC 61000-6-3：1996，IDT)
GB 17799.4-2001 電磁兼容 通用標準 工業環境中的發射標準(IEC 61000-6-4：1997，IDT)
GB 19212(所有部分) 電力變壓器、電源裝置、電抗器和類似產品的安全[IEC 61558(all parts)]
