GB/T 6988.4-2002 電氣技術用文件的編制 第4部分：位置文件與安裝文件 （免費下載）
1 總則
1.1 范圍
GB／T 6988的本部分主要用于為安裝工作的位置文件和安裝文件提供規則。它包括不同的系統和項目(物體)，諸如現場、建筑物或設備用布置圖或安裝圖、現場或建筑物用安裝圖或安裝簡圖以及部件上或部件內的配置用圖。
1.2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB／T 4728.2―1998 電氣簡圖用圖形符號 第2部分：符號要素，限定符號和其他常用符號(idt IEC 60617-2：1996)
GB／T 4728.3―1998 電氣簡圖用圖形符號 第3部分：導體與連接件(idt IEC 60617-3：1996)
GB／T 4728.4―1999 電氣簡圖用圖形符號 第4部分：基本無源元件(idt IEC 60617-4：1996)
GB／T 4728.6―2000 電氣簡圖用圖形符號 第6部分：電能的發生和轉換(idt IEC 60617-6：1996)
GB／T 4728.7―2000 電氣簡圖用圖形符號 第7部分：開關、控制和保護器件(idt IEC 60617-7：1996)
GB／T 4728.8―2000 電氣簡圖用圖形符號 第8部分：測量儀表、燈和信號器件(idt IEC 60617-8：1996)
GB／T 4728.9―1999 電氣簡圖用圖形符號 第9部分：電信：交換和外圍設備(idt IEC 60617-9：1996)
GB／T 4728.10―1999 電氣簡圖用圖形符號 第10部分：電信：傳輸(idt IEC 60617-10：1996)
GB／T 4728.11―2000 電氣簡圖用圖形符號 第11部分：建筑安裝平面布置圖(idt IEC 60617-11：1996)
GB／T 6988.1―1997 電氣技術用文件的編制 第1部分：一般要求(idt IEC 61082-1：1991)
GB／T 6988.2―1997 電氣技術用文件的編制 第2部分：功能性簡圖(idt IEC 61082-2：1993)
GB／T 6988.3―1997 電氣技術用文件的編制 第3部分：接線圖和接線表(idt IEC 61082-3：1993)
ISO 10209-1：1992 產品技術文件編制 第1部分：技術制圖相關術語：總則和圖示
IEC 61346-1：1996 工業系統、裝置與設備以及工業產品 結構原則與參照代號 第1部分：基本規則
2 定義
2.1 安裝設施 installation
a) 在現場將電氣設備各組成部分進行布置、固定和互連的作業，目的是為共同運行作好準備。
b) a)所述的成果，例如房屋的照明系統。
注
1 安裝可能是預裝設備制造過程的一部分，這類工作的條件不由本標準規定。
2 術語“安裝”用來指計算機軟件的建立，該工作的文件不由本標準規定。
3 術語“設施”常用來指物(例如房屋的照明系統)。
2.2 安裝階段 installation phase

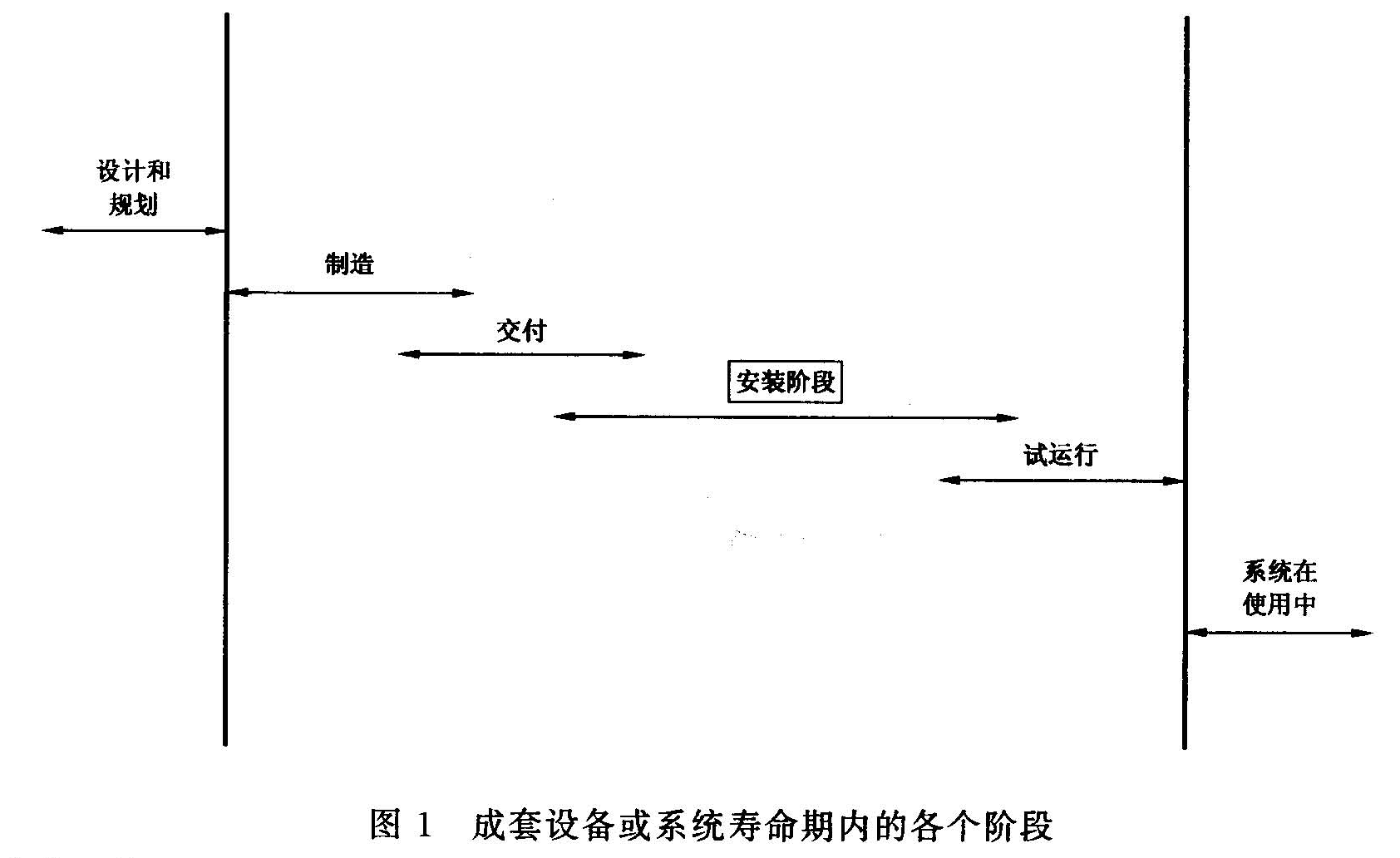

成套設備或系統壽命期內在電氣設備交付和試運行之間進行安裝工作(架設、安裝、接線等)的階段(見圖1)。
注：就文件編制而言，可以考慮成套設備或系統的壽命從設計和規劃階段始算。
2.3 安裝文件 installation documents
主要支持工程安裝階段有關作業的文件。
用于本標準的其他術語的定義在GB／T 6988.1中已有規定。
3 電氣設施、安裝文件和信息
3.1 電氣設施的種類
電氣設施可分為若干獨立的系統，如照明系統、電源系統等。這些系統可以安裝在不同的項目(物體)內，如船舶、建筑物、礦山等(見表1)。本標準所提供的規則和原則基本上適用于所有的系統，而不局限于任一項目，對不同技術領域或不同分支的特定要求不涉及。
注：電氣設施或系統種類的定義不由本標準規定。
表1給出系統與項目的示例。它們的任何組合都是可能的。表中的字母代表不同的安裝工程的例子。
工程A：商用建筑物內的電信和保安系統
工程B：與工程A相同的商用建筑物內的電力和照明系統
工程C：礦山內的告警系統
工程D：飛機內的控制與數據系統和空調系統
考慮到安裝的復雜性，一個安裝工程內的每個系統通常應該單獨編制文件。在安裝所需信息方面，不同的系統可能有不同的要求。綜合的表達形式只應在不同的系統能明顯地彼此區別時使用。

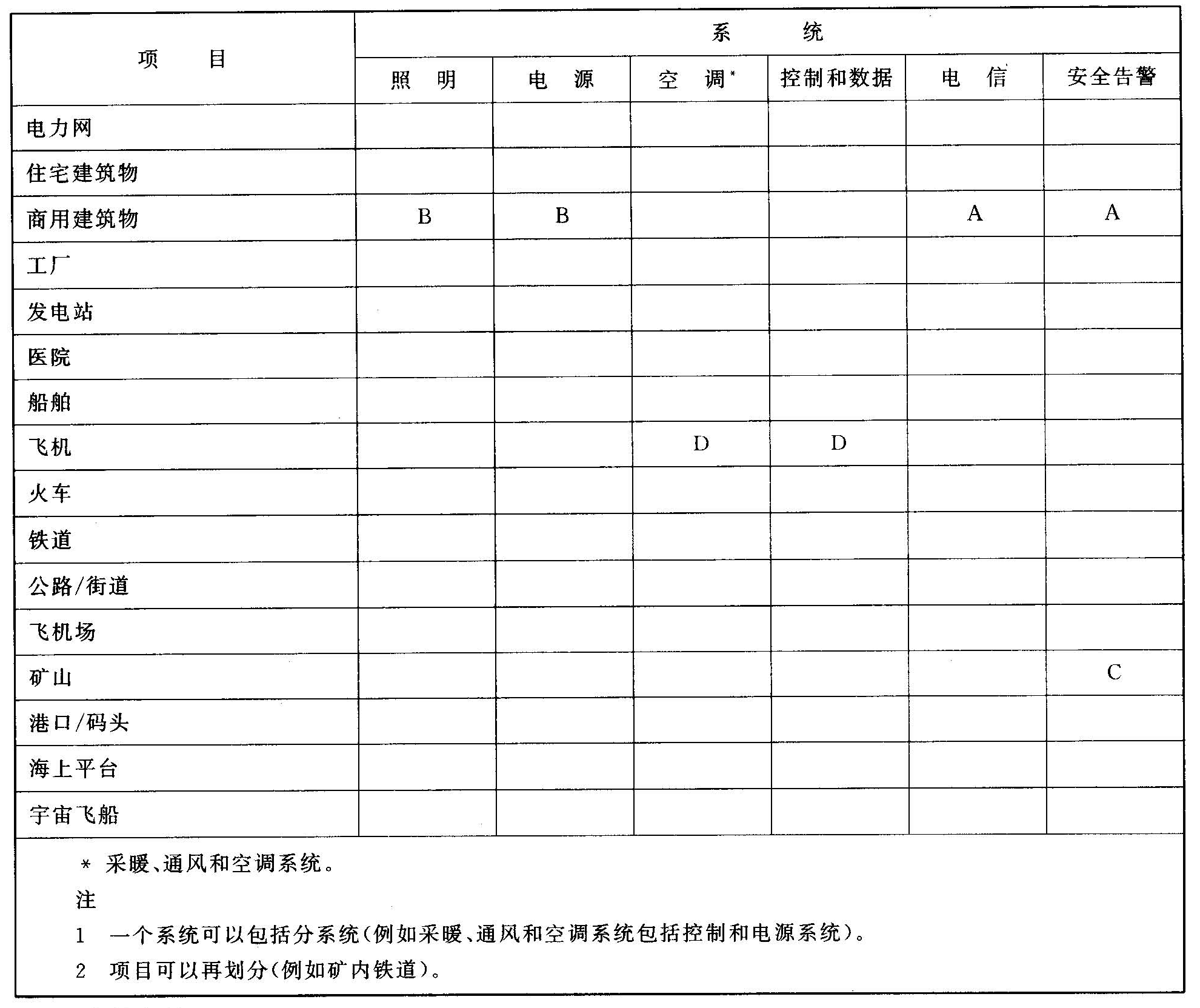

表1 系統與項目的示例
3.2 安裝文件
安裝文件可以用作如下作業的依據：
――安裝管道、導管、機架等；
――敷設導線和電纜；
――設備固定；
――設備互連；
――安裝檢驗；
――其他。
安裝文件也可用作安裝階段以外的其他作業的依據，例如：
――材料和工作的說明和計算；
――設備支承物(如底座)的設計；
――其他系統的設計。
實際上，為了制造、使用或維修的需要，可能還有種種補充文件，這些文件也含有安裝的重要信息。
功能性簡圖以及接線圖和接線表分別包括在GB／T 6988.2和GB／T 6988.3中。元件表由另外的標準規定。
位置文件的編制規則在本部分第4章給出。
注：位置文件可以與其他文件如功能性文件或接線文件合并。
需要編制和提供哪些文件，應依據工程的規模和復雜程度，由特定任務或安裝工程所需信息來決定，這要服從于有關各方的協議。
3.3 安裝用信息
對于每一種安裝作業，需要一定數量的信息，應根據各方的協議例如合同中所規定的不同種類的安裝文件和補充文件來提供。
依據將要安裝的系統的復雜性，依據所規定的規則、章程、標準、用戶約定等能否易于得到，或者根據安裝人員的技能，文件中所提供的信息量可能大不相同。
表2列出了不同作業所需信息的例子，并列出了可能提供這些信息的文件種類。
注：成套設備和系統文件編制中的有關各方之間聯系的規則和指南，以及文件中所要求的信息內容尚在研究中。
當合同各方正在商定有關某一安裝工程必需的文件時，該表可以用作核對清單。除非另有協議，被交付的文件應包含表中下面用“○”標注的最少信息量。如果有協議，表中用“”(補充信息)標注的信息也可能成為強制性的。表格可以增加行或列，以覆蓋一定用途或工程的需要。

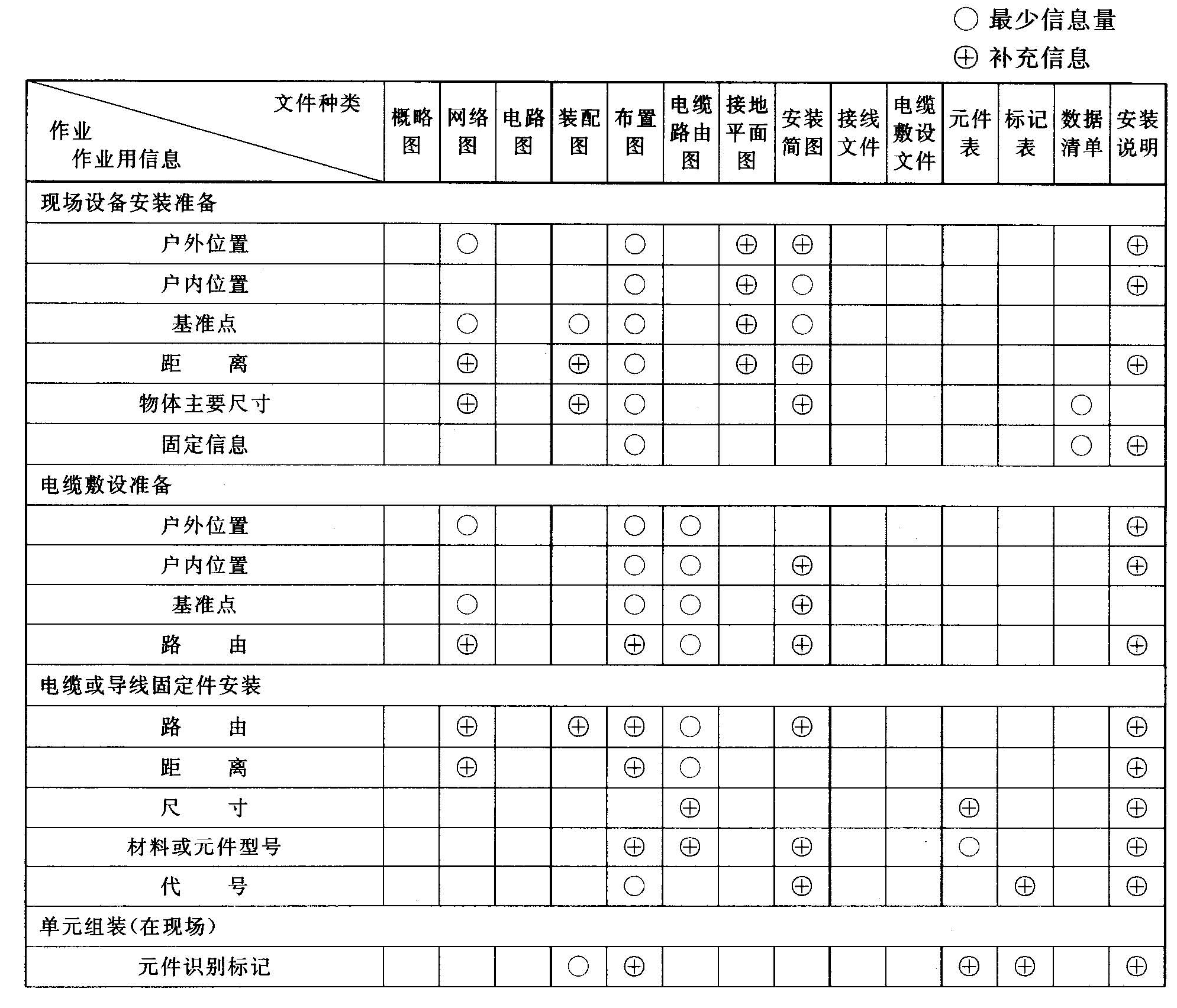

表2 安裝作業用信息

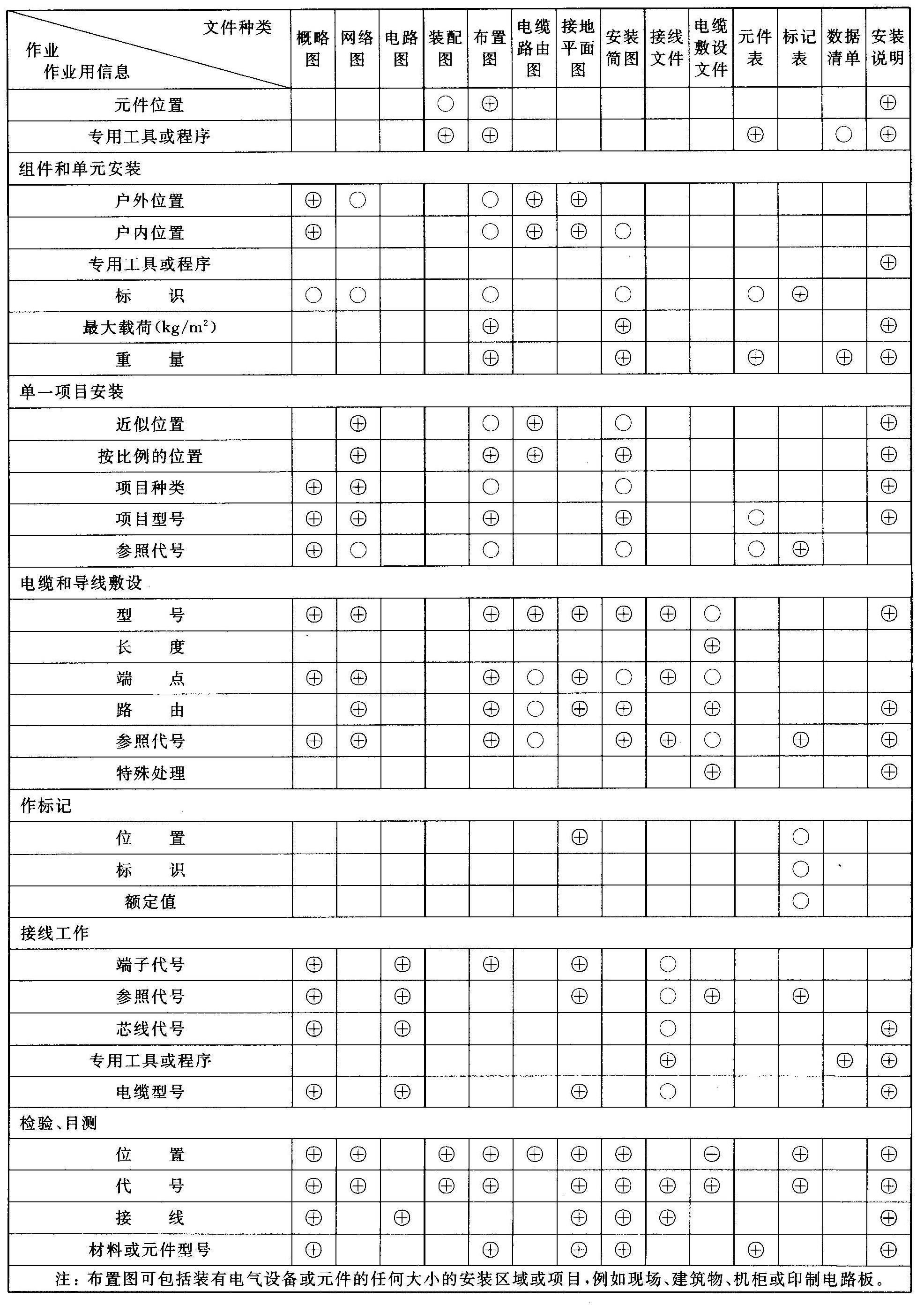

表2(完)
4 位置文件編制的一般規則
4.1 總則
位置文件的編制應符合GB／T 6988.1中的規則，并應符合本部分規定的規則。
位置文件主要說明物體的相對位置或絕對位置和／或尺寸，是借助于：
――物體的簡化外形；
――物體的主要尺寸和／或它們之間的距離；
――代表物體的符號。
如經同意，也可以包括“位置”以外的其他信息。位置信息可以與必需的安裝電氣物體周圍環境的信息一起提供。
4.2 基本文件
本標準中，假定基本文件是按照有關格式、圖線、字體等國家標準編制的(見GB／T 6988.1)?；疚募ㄈ缃ㄖ募⒌孛矆D、總平面圖等。如經同意，它們可用等角投影法或透視法繪制。
注：基本文件的絕大部分是由非電氣技術團體，如官方機構、建筑師或土木工程師制圖機構繪制的。通常，他們遵循
的是國家標準的有關規則。
對基本文件信息量的要求應服從于安裝工程有關各方的協議。如進行電氣設計應交付的文件可能缺少有關非電設施、家具、裝飾件等項目的信息。如果這類信息需要用來規劃電氣安裝，則應用另外的基本文件提供。
注：當應用計算機輔助設計系統(CAD系統)時，采用分層技術(見4.3)可能是有益的。
對于紙基文件，可能應用一些改善對比度的方法，對于基本細節，采用淺灰墨跡或不同的顏色。這些方法的采用僅以不影響正式文件(例如在復印或印刷之后)的可讀性為限。
4.3 應用CAD系統時的指南
只要CAD系統允許，不同的系統應分開保存，每一種系統被置于它自己的分層內，但應盡可能把不同的分層連接在一起。所有分層的基準應為4.2所列的基本圖。
電氣安裝的內容細節不應與其他系統的內容細節混淆(見4.4)；但是，非電設備(例如水管)的位置應予以考慮。
例如，原始的簡單建筑圖是基本分層。電纜路由置于另一分層，照明系統置于第三分層，而開關和其他電氣材料的布置置于第四分層(見圖2)。
注：分層的應用只適用于二維表示法。
4.4 布局
位置文件的布局應清晰，以便易于讀取和理解所包含的信息。
只有當非電物體的信息對理解文件和安裝電氣設施十分重要時，才應把它們示出。如果因一些不必要的內容有可能使文件過分擁擠時，這一點尤為重要。一旦示出非電物體，則應使之與電氣物體有明顯的區別。
應該選擇適當?shù)谋壤吆捅硎痉?見GB／T 6988.1和本部分的4.5.2)以避免文件過于擁擠。書寫的信息應置于與其他信息不相沖突的地方，例如在所有文件中的固定部位(最好在主標題欄上面的右上方)。
如果有必需的信息包含在其他文件中(如安裝說明)，則應在文件上注出。
5 不同類型的位置文件

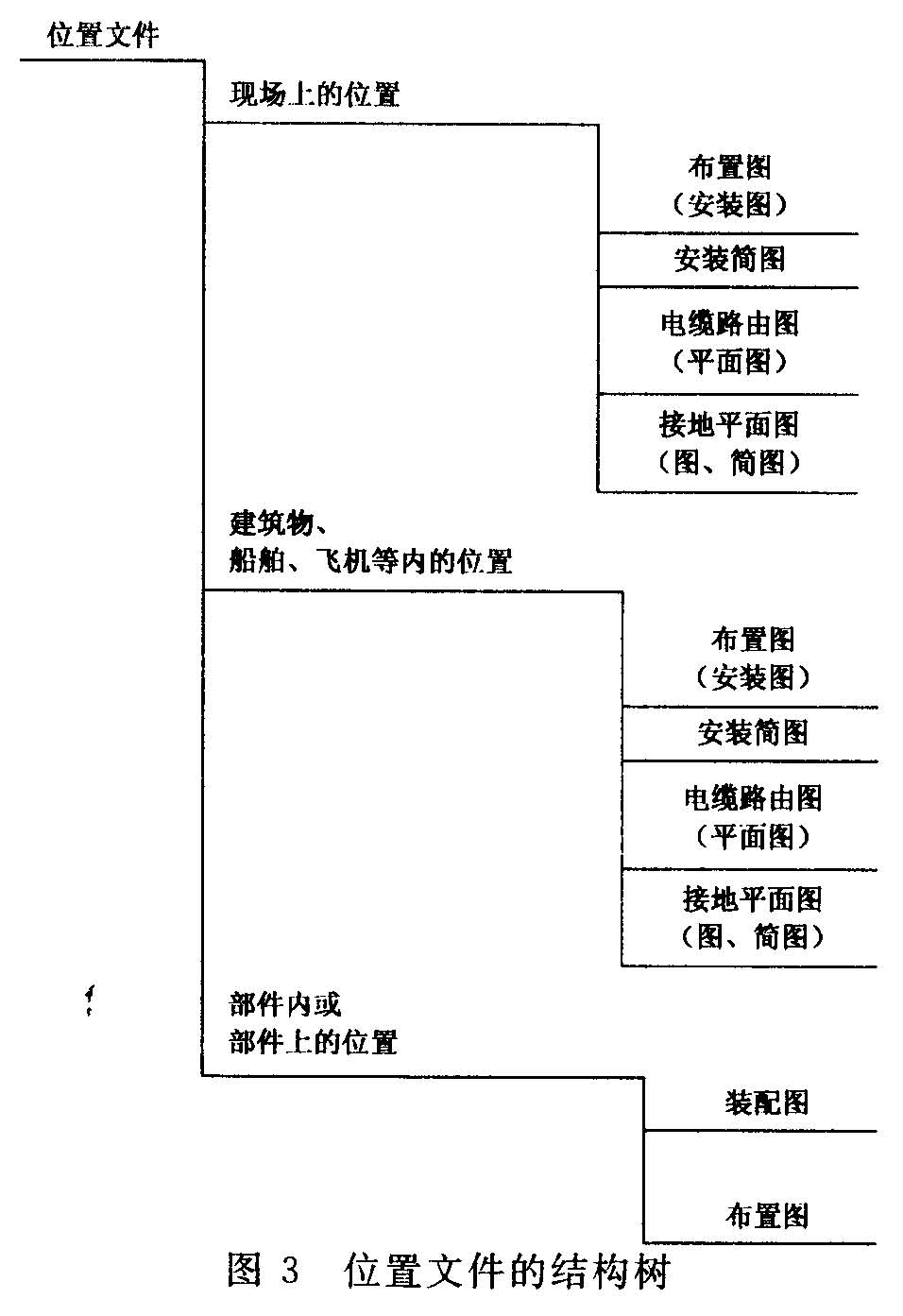

5.0 表示位置的文件可按圖3所示的樹狀結構表示。
“建筑物”一詞，此處用做所有包容成套設備或系統的容器的通用術語，例如房屋、船舶、飛機、海上平臺等。
6 示例
6 示例
本章所提供的例圖，是用來說明GB／T 6988.1和本部分所規定的規則和建議的應用，而不意味著它們作為電氣設施設計的建議。
由于篇幅所限，其中絕大多數只是摘錄。由于同樣的原因，有一些例圖的尺寸縮小了。

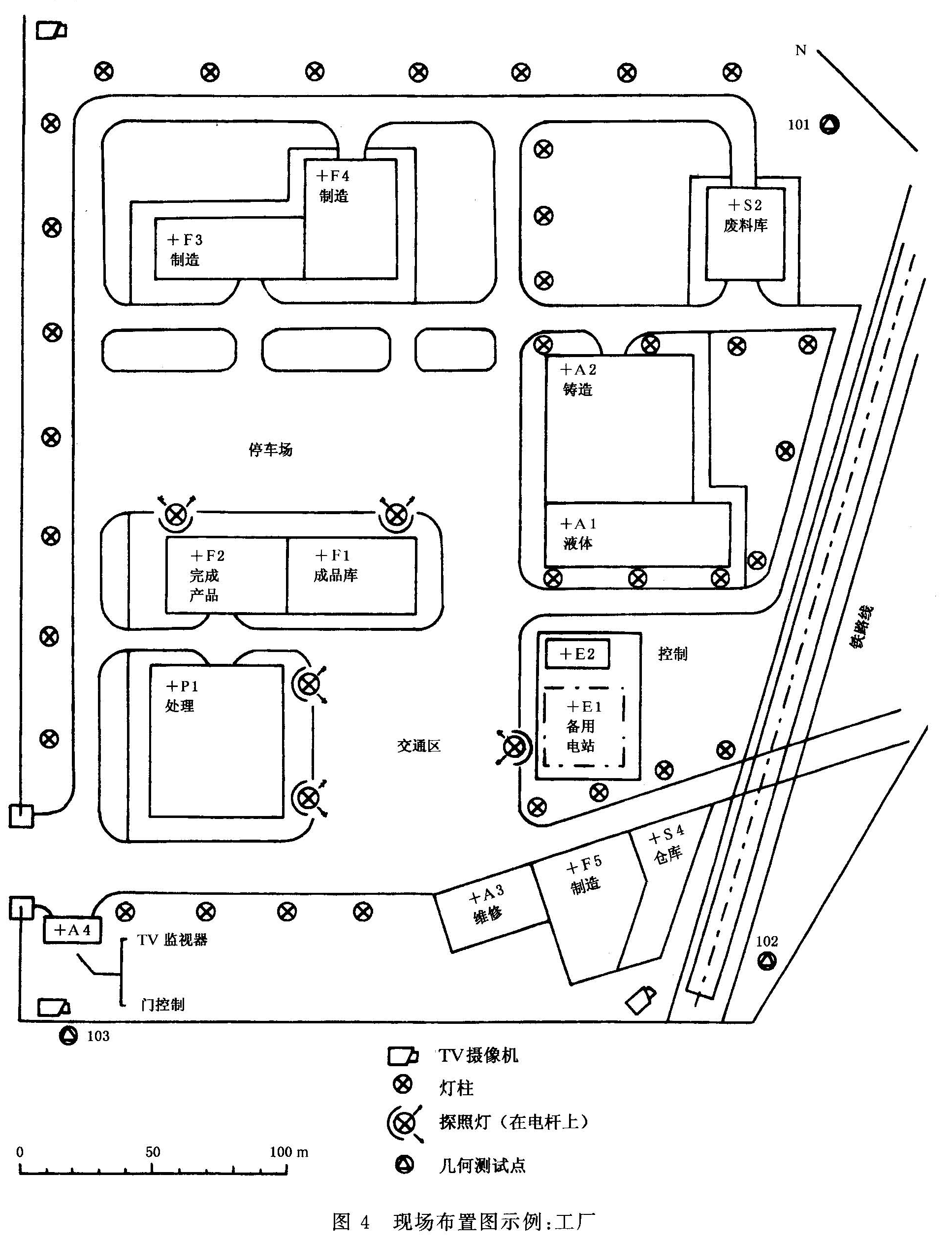

圖4是現場布置圖的一個例子。它采用了GB／T 6988.1所示的總平面圖作為基本圖，補充了TV監視和戶外照明的信息。

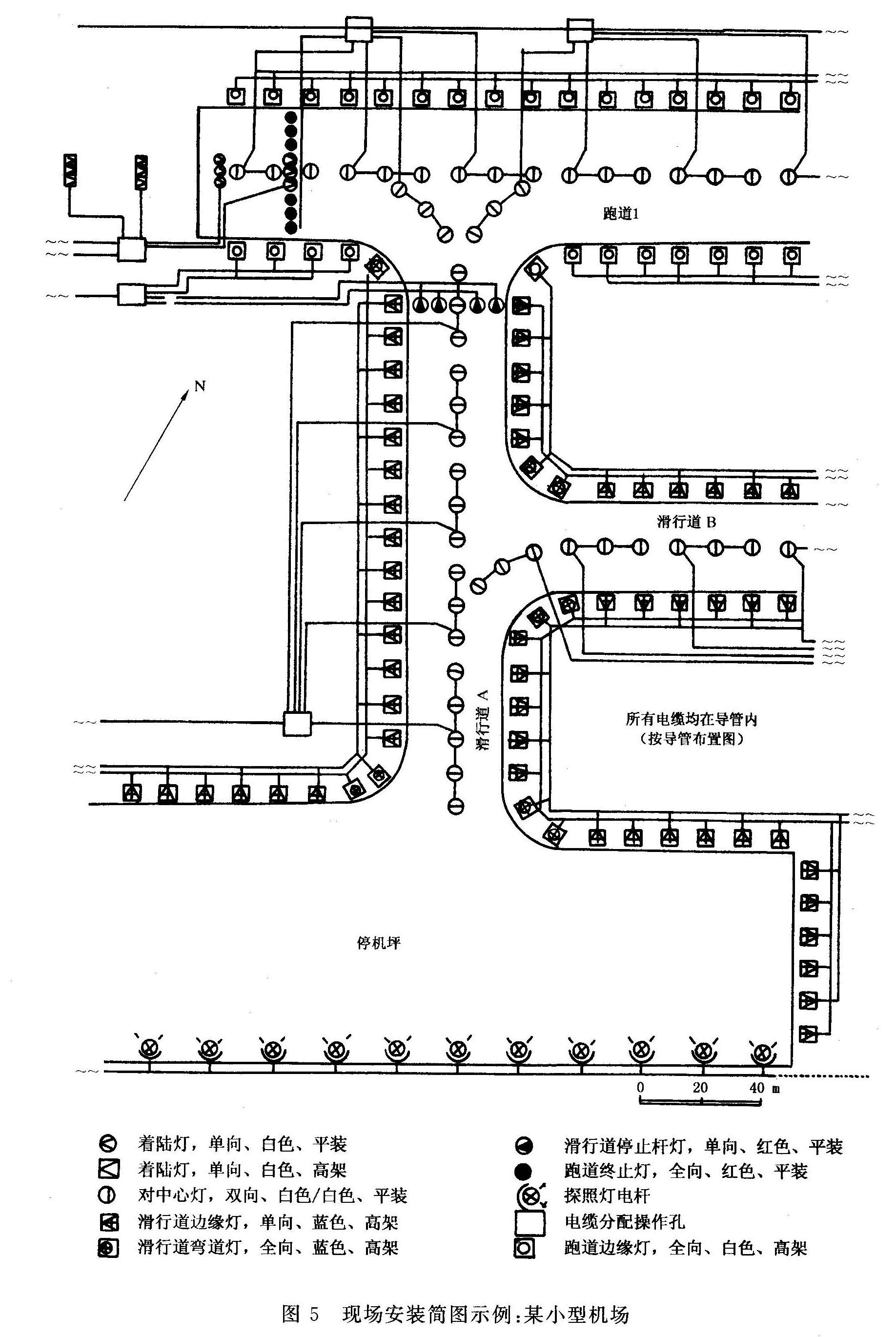

圖5是一個小型機場現場安裝簡圖的一部分。其基礎是表示跑道和滑行道布局的總平面圖。此文件提供了將要安裝的照明設備和電源系統一些部件的信息。也包括了電纜路由的信息。按照文件中對圖形符號的解釋，對電氣元件進行了分類。

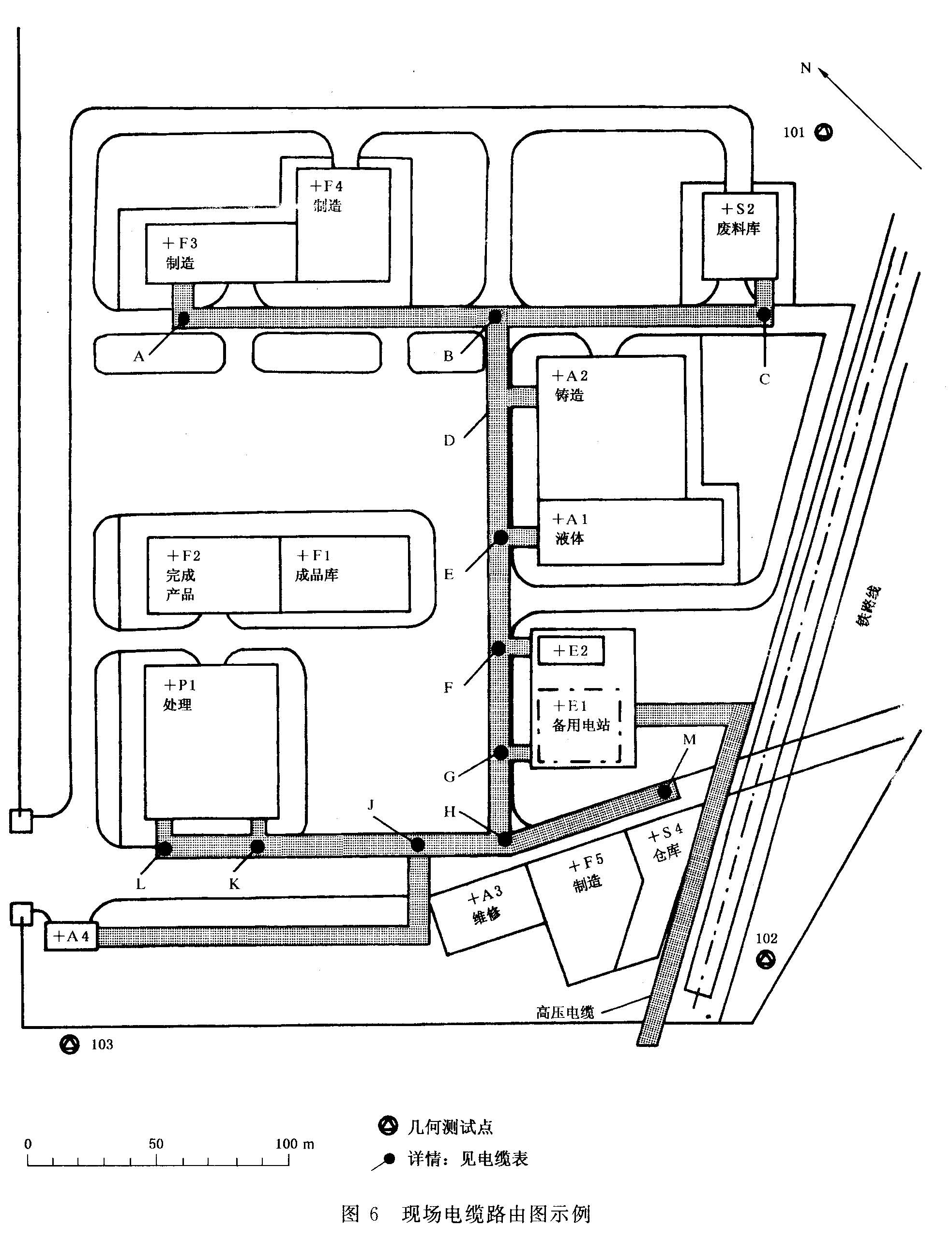

圖6是一個現場電纜路由圖的例子(基本圖同圖4)。它可能需要在補充文件中提供有關電纜路徑細節的補充信息。為此，圖中包括了路徑基準點編碼(A…M)?？梢圆檎疫@些路徑基準點，例如在電纜表中查找。

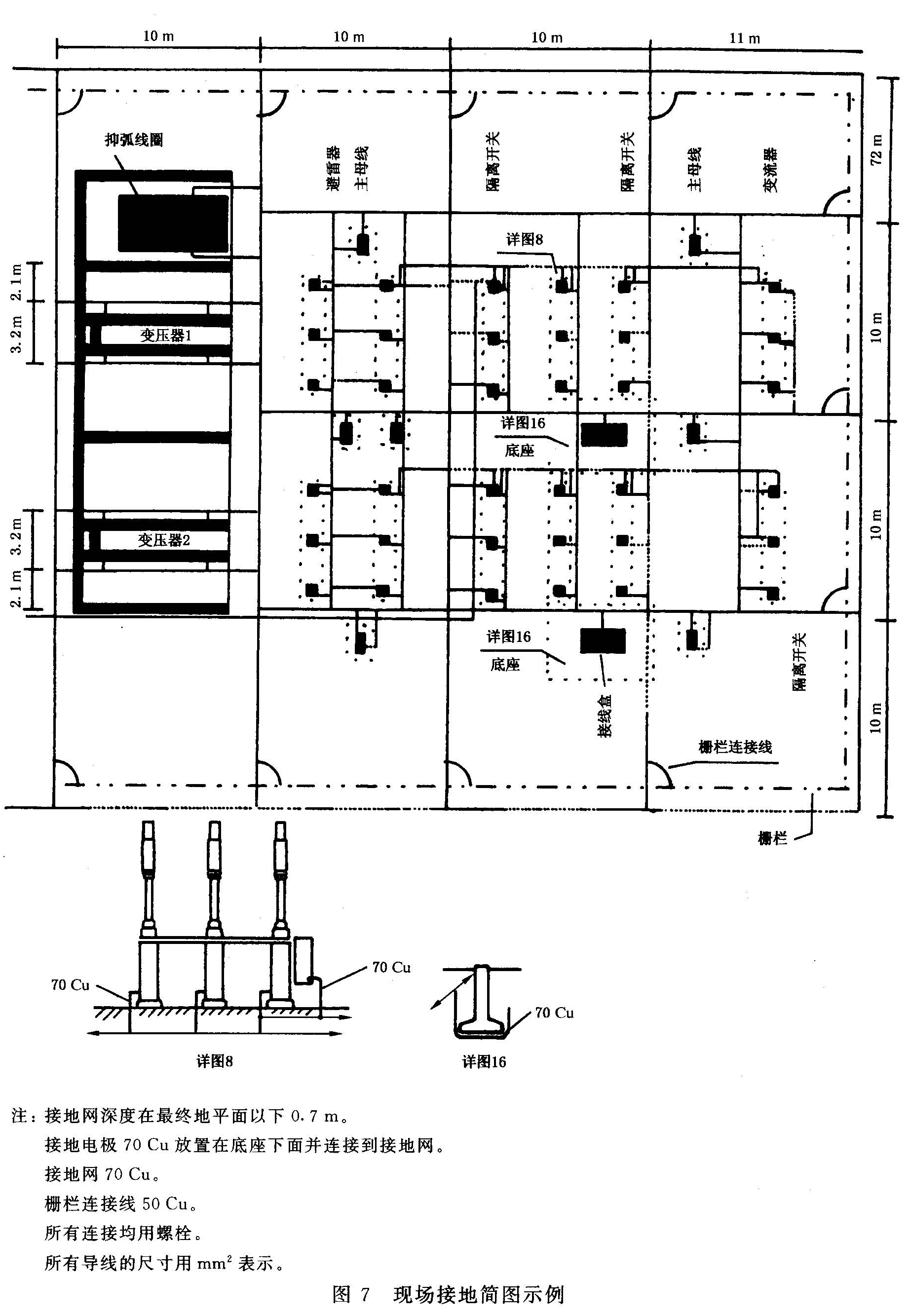

圖7是高壓變電所現場接地簡圖的例子。所提供的接地網連同接到設備上的接地總線要求各個部件的機座相配合。

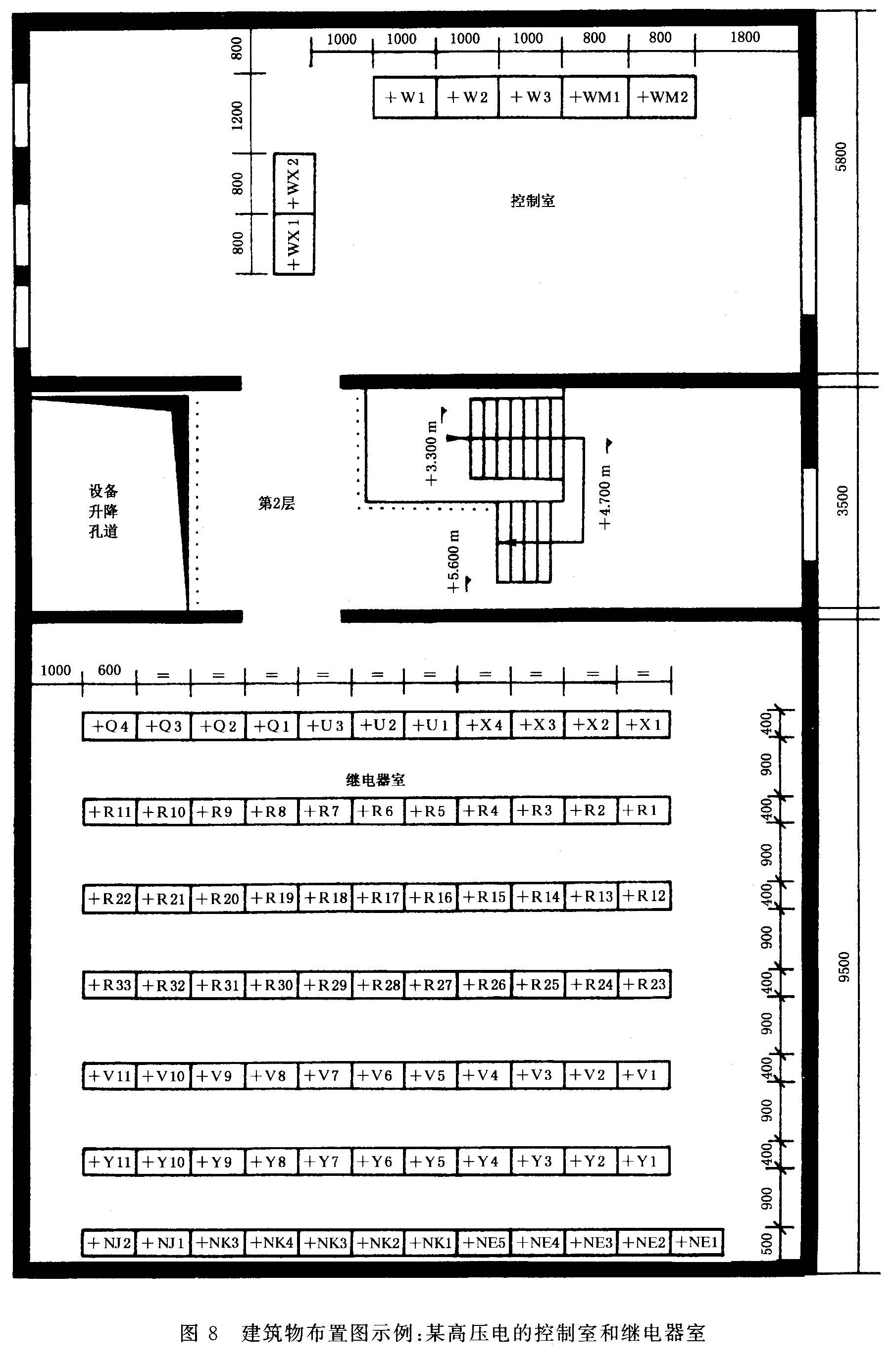

圖8是建筑物布置圖的例子，它示出了建筑物內一個安裝層上的控制盤和輔助機柜的位置，并給出了距離和尺寸。支承結構所需的信息可在另外的圖中補充。

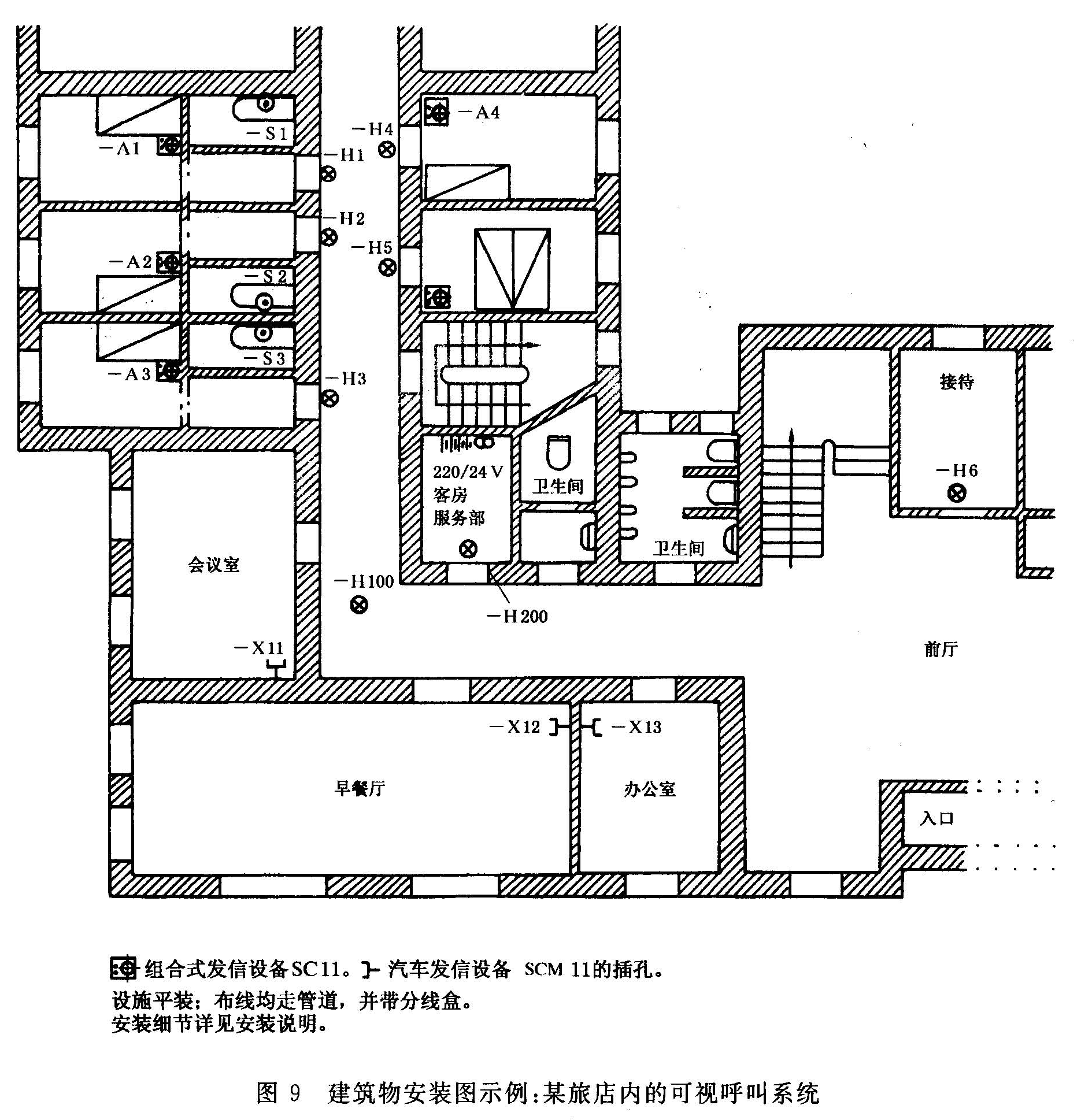

圖9是一個旅店內可視呼叫系統安裝圖的例子。項目均用圖形符號表示。非標準的符號在注釋中作了說明。采用項目代號可以正確識別每個元件。

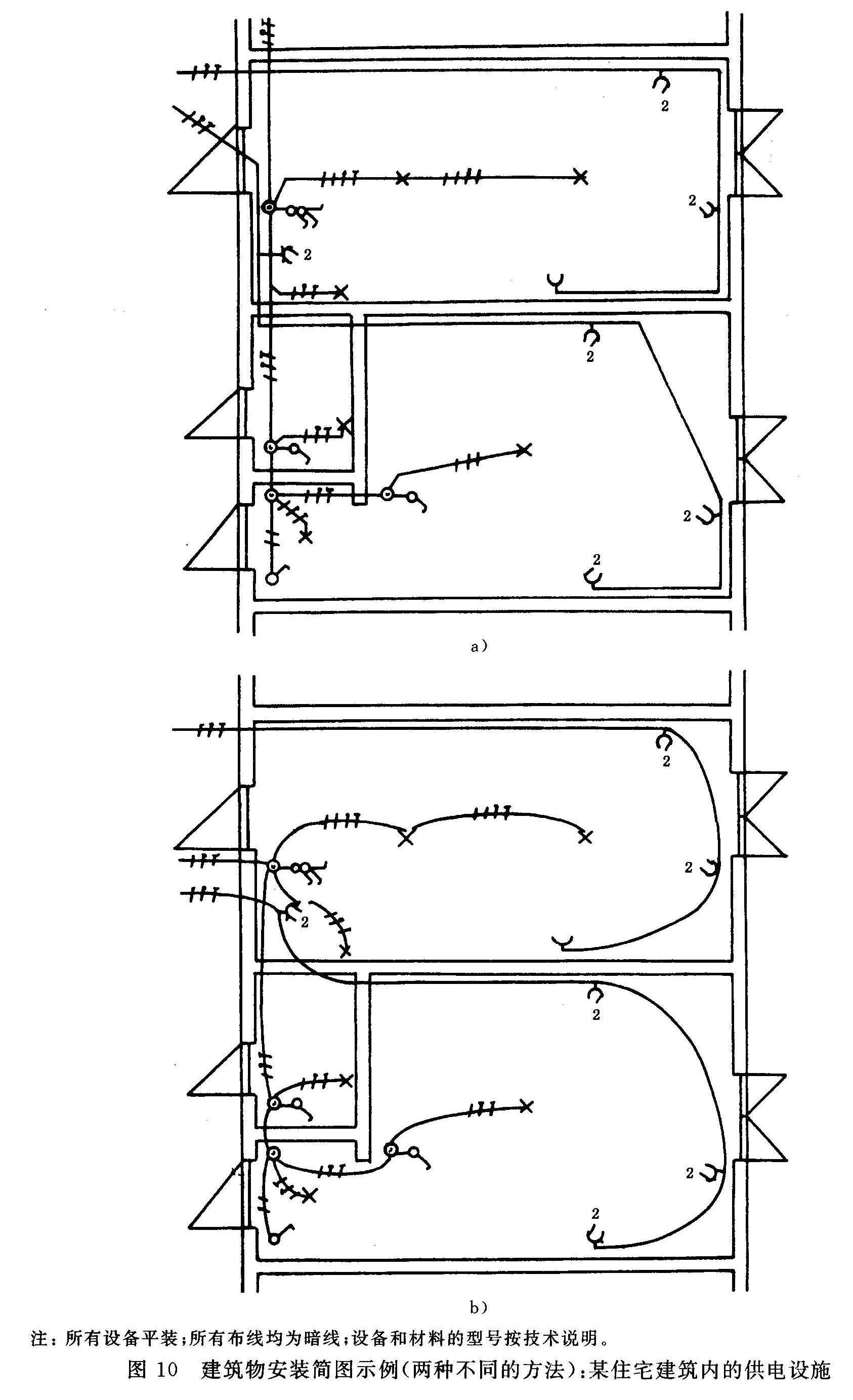

圖10是一個住宅建筑內電力和照明設施安裝簡圖的例子。在a)部分，給出電纜路徑的信息，而在b)部分，只給出將要連接的項目的信息，而未規定電纜路徑。在本示例中，固定方法用文字說明。

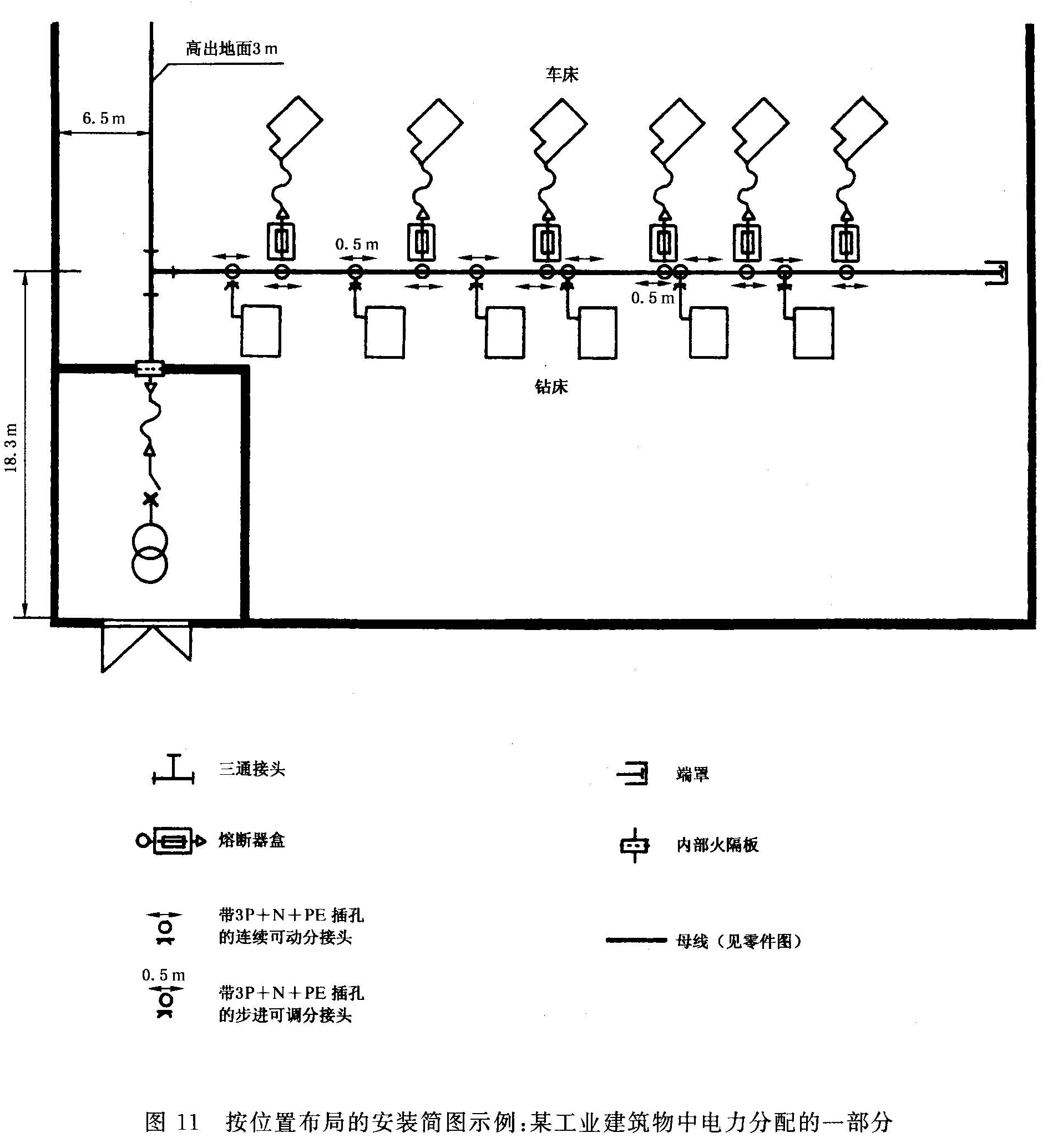

圖11是采用圖形符號示出預制線槽系統的安裝。所用符號在注釋中作了說明。
注：線槽系統的符號尚在研究中。
圖12是醫院一部分的電纜路由圖的例子。電纜溝與主要醫療部件的簡化外形一起示出，以提供清晰的關系。陰影線的使用使電纜溝更易于與圖中的其他部分相區別。

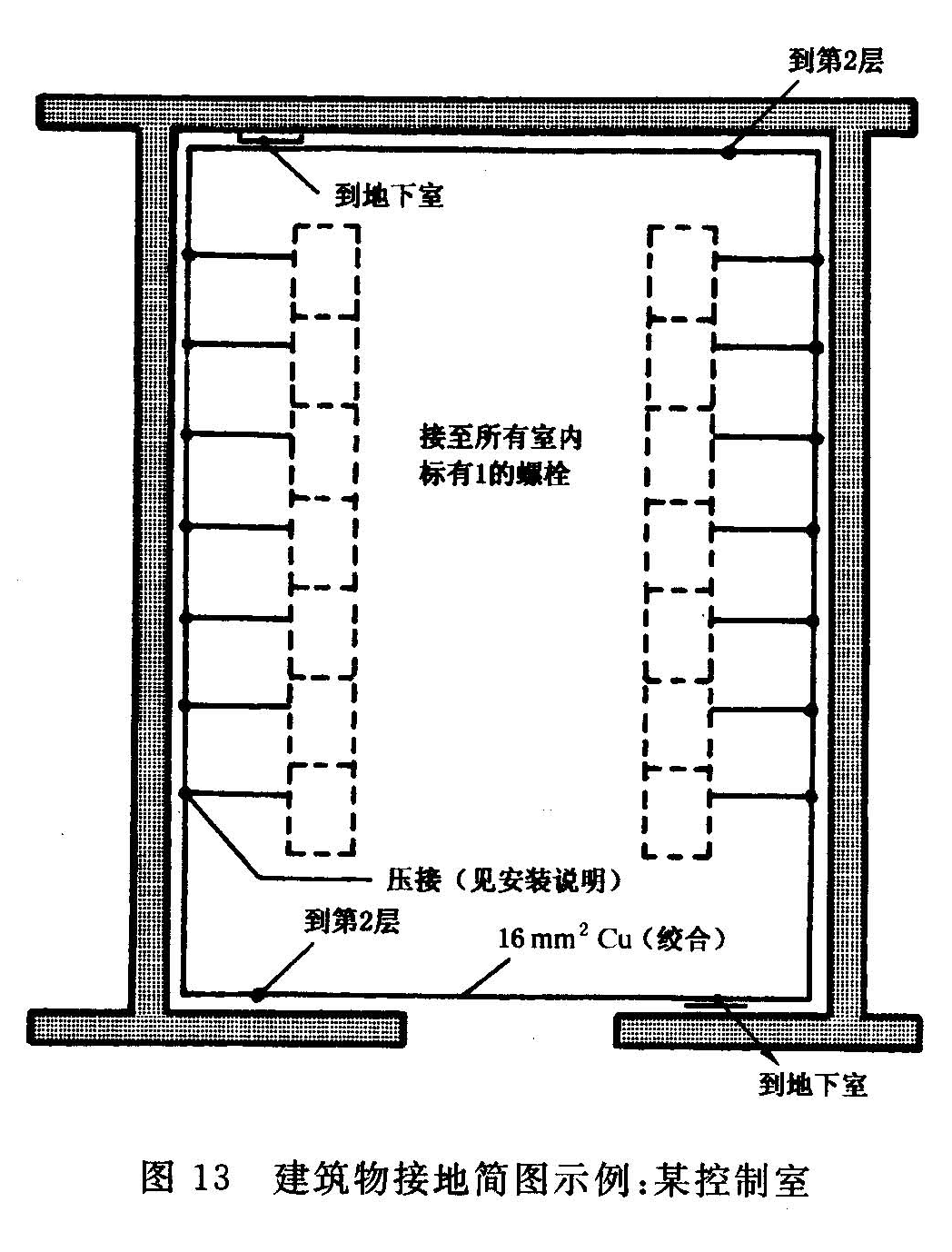

圖13是建筑物的一部分――控制室接地簡圖的例子。接地導體的位置和型號以及機柜和其他房間的連接信息一起示出。

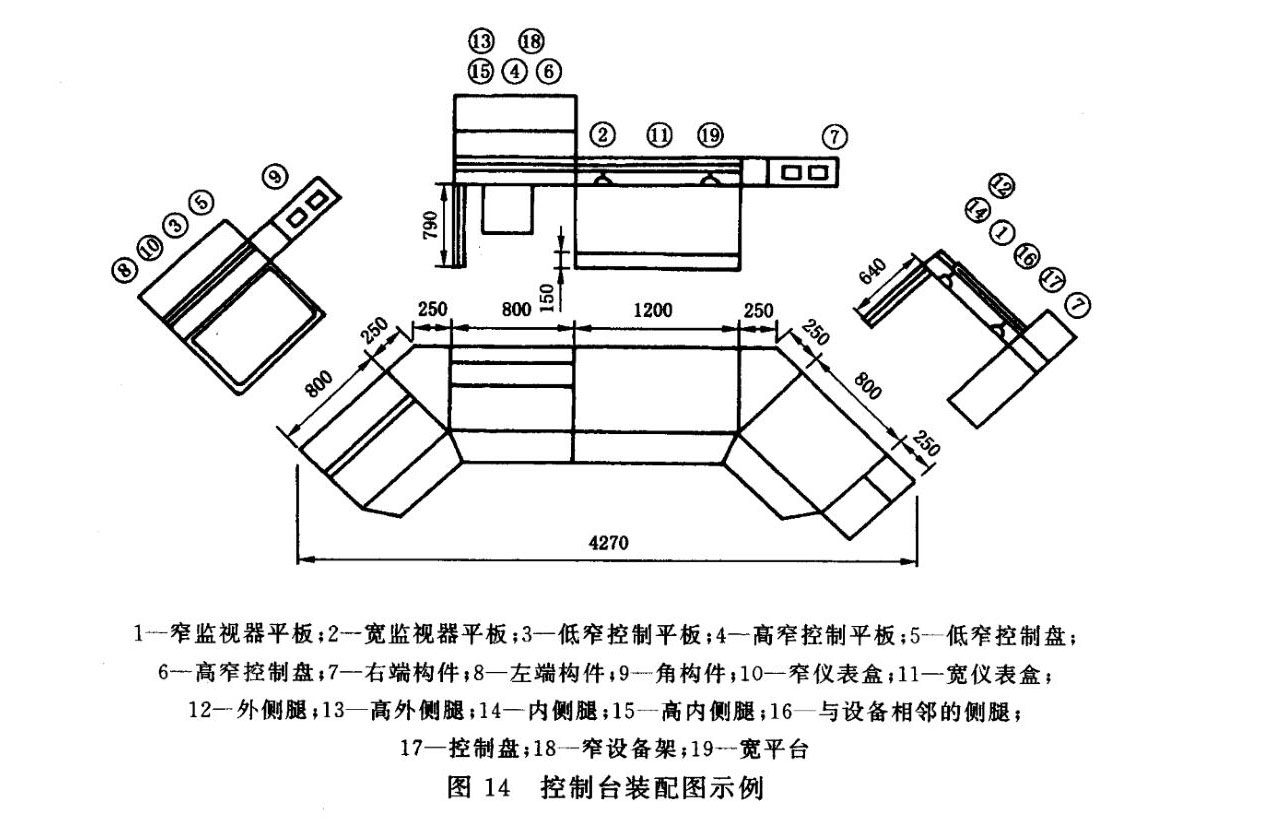

圖14是一種控制臺的裝配圖的例子。將要裝配的所有部件用數碼標識，主要尺寸同時給出。

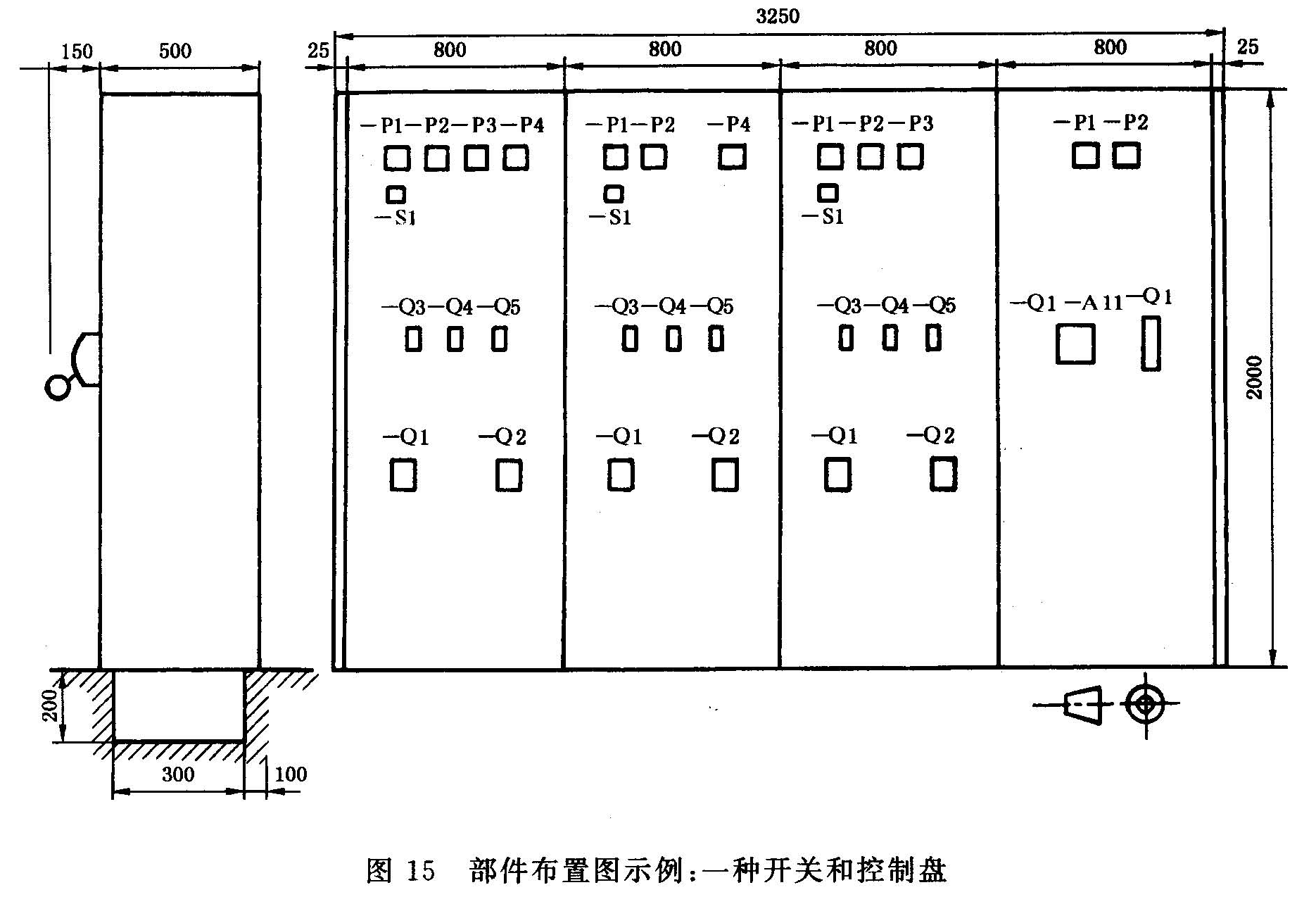

圖15是一種部件――開關和控制盤布置圖的例子。位于盤上的項目用簡化外形表示，其位置是近似的，并標注了項目代號。開關和控制盤在電纜溝上方的位置信息也包括在內。
附錄A (提示的附錄)參照代號的應用
附錄A (提示的附錄)參照代號的應用
因IEC 61346-1：1996轉換成的國標尚未發布。故以下指南以GB／T 5094―1985為依據。
在未規定綜合性項目代號系統的場合，可應用一種簡化系統來對電路元件分組。而此種簡化系統的應用應在每一種(每一套)文件中說明。
注：此種方法不考慮對每個項目提供唯一的識別標記。
作為一個例子，下面討論屬于一個電路的元件分組問題。
與該電路相關的每一個元件可用高層前綴符號“＝”(等號)來標記，其后為電路代號，最簡單的方法是一個數字。
示例：電路No.7的項目代號可以是：＝7。
注：電路：由同一電源饋電并由同一保護裝置進行過流保護的設施中一組電氣設備(IEV 826-05-01)。
如果不會引起混淆，前綴符號可以省去。
電路可再分為分電路。此時，分電路的項目代號應用主電路同一代號開頭，但應有補充，例如補充分電路號。主電路號和分電路號應用“.”(點)符號分隔開。
示例：主電路No.7中的分電路No.2的項目代號可以是：＝7.2。
如果要求設施中每個元件的參照代號不含混，則應用前綴符號“－”(減號)表示，其后跟一數字(最簡單的情況)，即屬于所討論電路(或分電路)的項目的順序數字。在較簡單的情況下，建議采用GB／T 5094―1985的項目種類字母代碼。

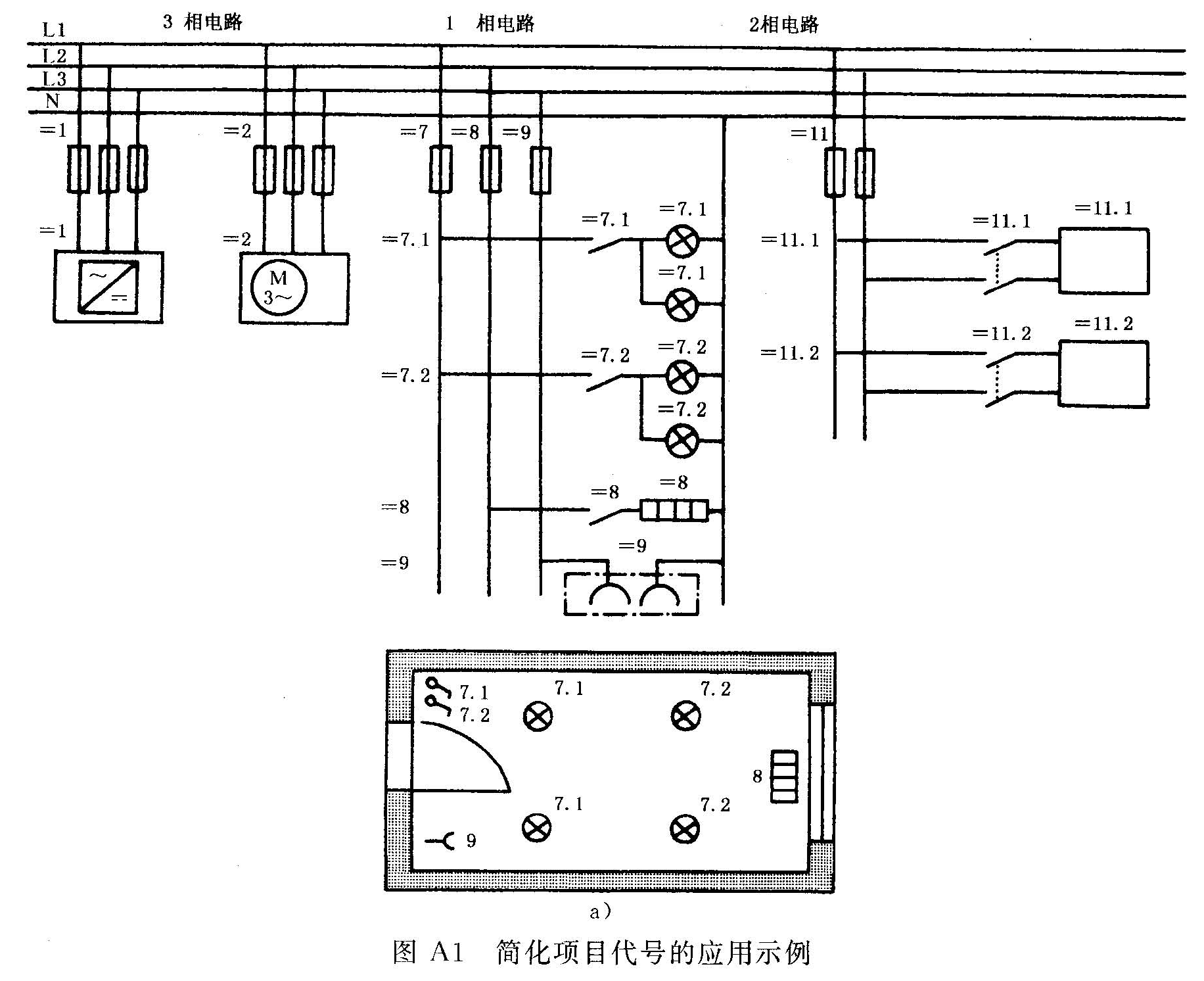

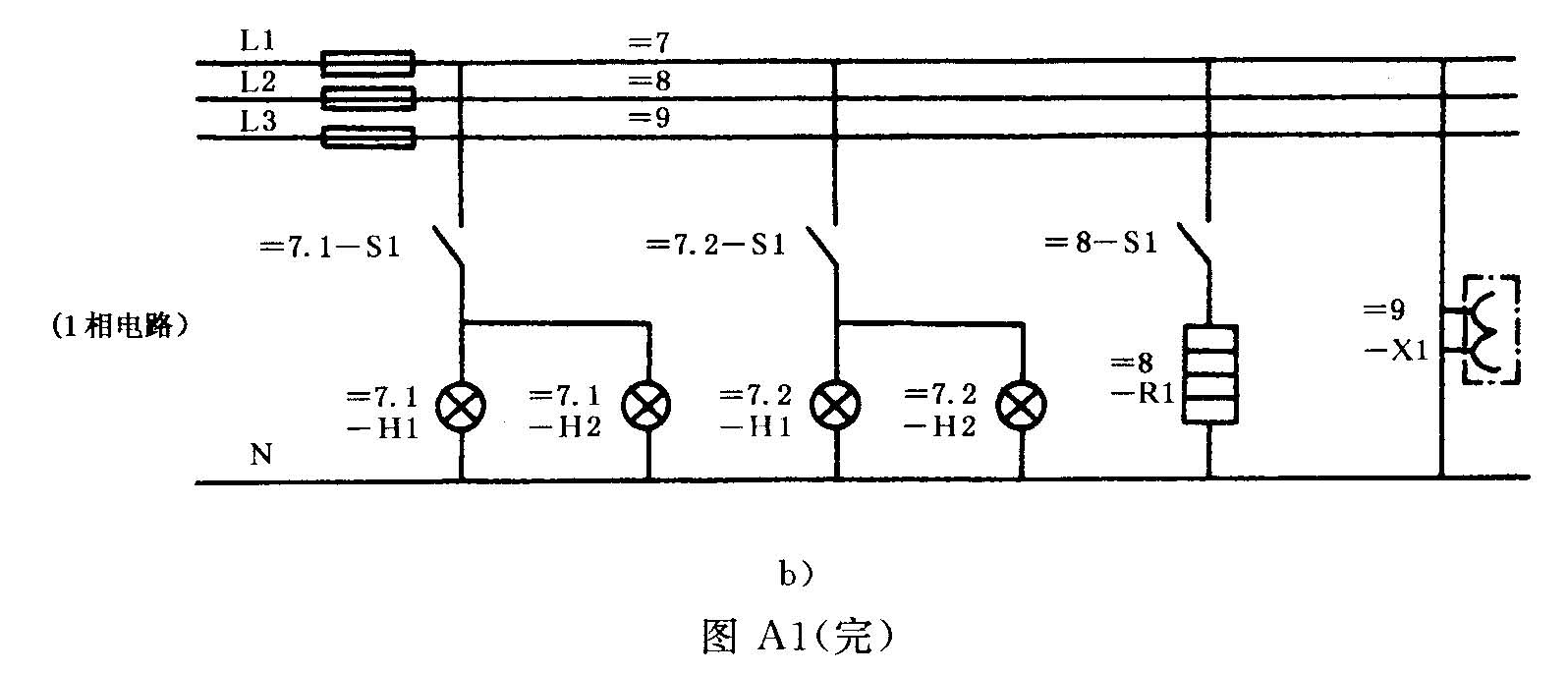

圖A1示出簡化電路和參照代號的應用原理。
注：在電路圖中此種表示形式僅僅用來表示不同元件之間的關系。
在a)中，每個項目只標以它所屬電路和／或分電路的數字代號。在同組內的不同項目具有同一代號。下面的小安裝圖示出了此種代號的應用，并省略了前綴符號。
在b)中，在電路代號所規范的電路內，每個項目均標以參照代號(熔斷器除外)。因而各個項目具有不同的代號。
在位置文件中，項目代號應該以使所標注的元件關系清楚無誤的方式標注。

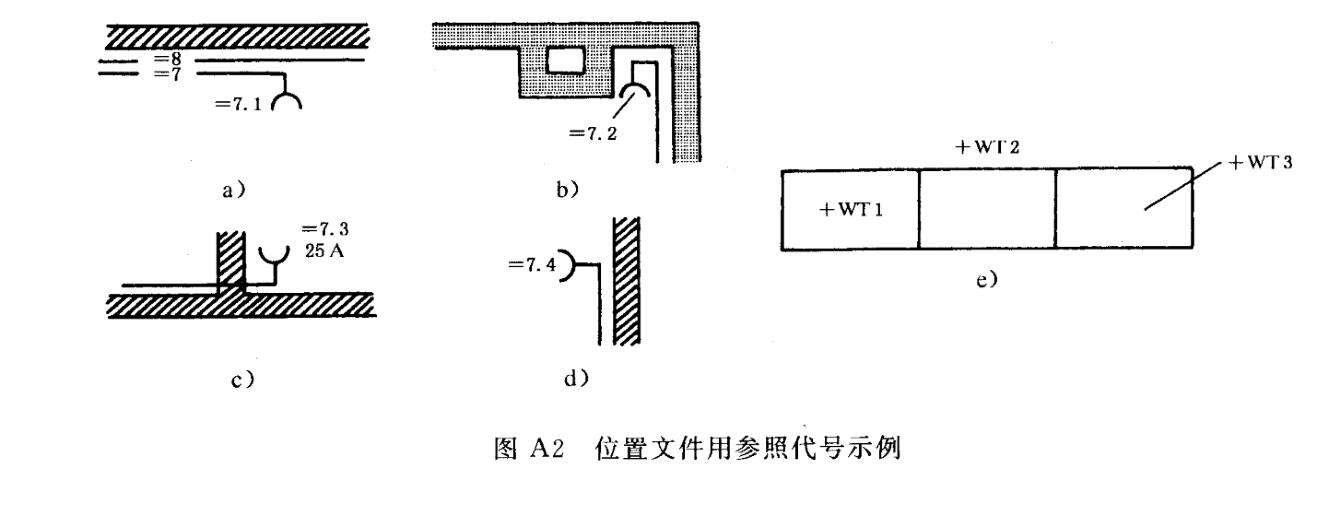

圖A2示出在安裝圖或安裝簡圖中，用完整的或簡化的參照代號標注元件和連接線代號的例子。
附錄B (提示的附錄)參考文獻
附錄B (提示的附錄)參考文獻
GB／T 5094―1985 電氣技術中的項目代號。
