GB 24790-2009 電力變壓器能效限定值及能效等級 （免費下載）
1 范圍
1 范圍
本標準規定了電力變壓器的能效限定值、目標能效限定值、節能評價值、能效等級和試驗方法。
本標準適用于額定頻率為50 Hz、電壓等級為35 kV～220 kV、額定容量為3 150 kVA及以上的三相油浸式電力變壓器。
本標準不適用于干式變壓器、高阻抗變壓器和充氣式變壓器。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 1094.1 電力變壓器 第1部分：總則
GB／T 2900.15 電工術語 變壓器、互感器、調壓器和電抗器
GB／T 6451 油浸式電力變壓器技術參數和要求
3 術語和定義
3.1
電力變壓器能效限定值 minimum allowable values of energy efficiency for power transformer
在規定測試條件下，電力變壓器空載損耗和負載損耗允許的最高限值。
3.2
電力變壓器目標能效限定值 target minimum allowable values of energy efficiency for power trans-former
在規定測試條件下，在本標準規定的年限后，將實施的電力變壓器空載損耗和負載損耗允許的最高限值。
注：該值實施后將替代本標準中原電力變壓器能效限定值。
3.3
電力變壓器節能評價值 evaluating values of energy conservation for power transformer
在規定測試條件下，節能電力變壓器空載損耗和負載損耗的最高值。
4 技術要求
4.1 基本要求
電力變壓器的技術要求應符合GB 1094.1的規定。油浸式電力變壓器其他技術參數和技術要求應符合GB／T 6451的規定。
4.2 電力變壓器的能效等級
電力變壓器能效等級分為3級，其中l(wèi)級能效最高，損耗最低。各電壓等級電力變壓器空載損耗和負載損耗限值均應不高于表1～表13的規定。
4.3 電力變壓器能效限定值
電力變壓器的空載損耗和負載損耗限值均應不高于表1～表13中3級的規定。
4.4 電力變壓器目標能效限定值(T)
電力變壓器的空載損耗和負載損耗限值均應不高于表1～表13中T欄的規定，并應在本標準實施之日起4年后開始實施。
4.5 電力變壓器節能評價值
電力變壓器的空載損耗和負載損耗限值均應不高于表1～表13中2級的規定。
5 試驗方法
5 試驗方法
油浸式變壓器的空載損耗和負載損耗應按GB 1094.1中的要求進行測試。

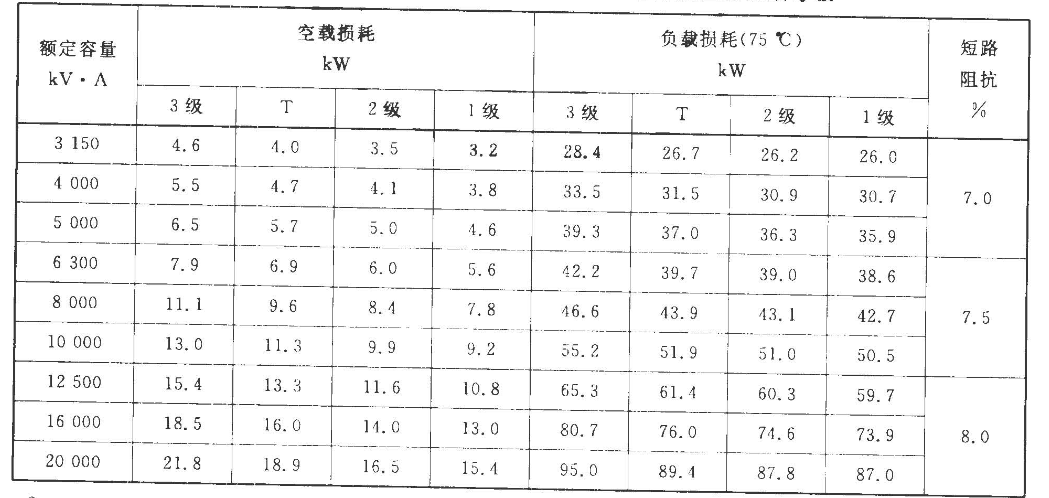

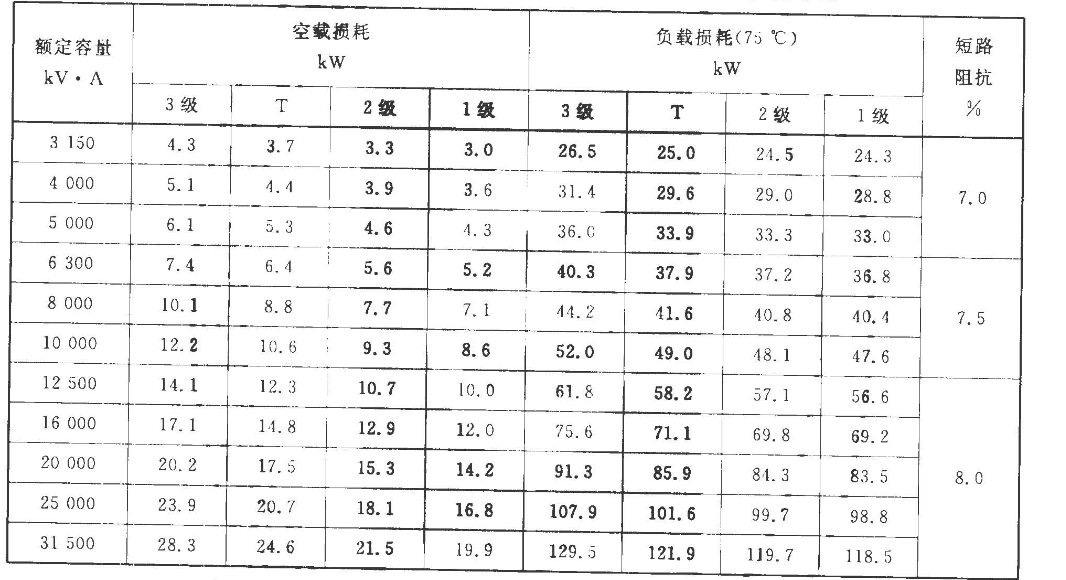

表1 35 kV油浸式三相雙繞組無勵磁調壓電力變壓器能效等級
表2 35 kV油浸式三相雙繞組有載調壓電力變壓器能效等級

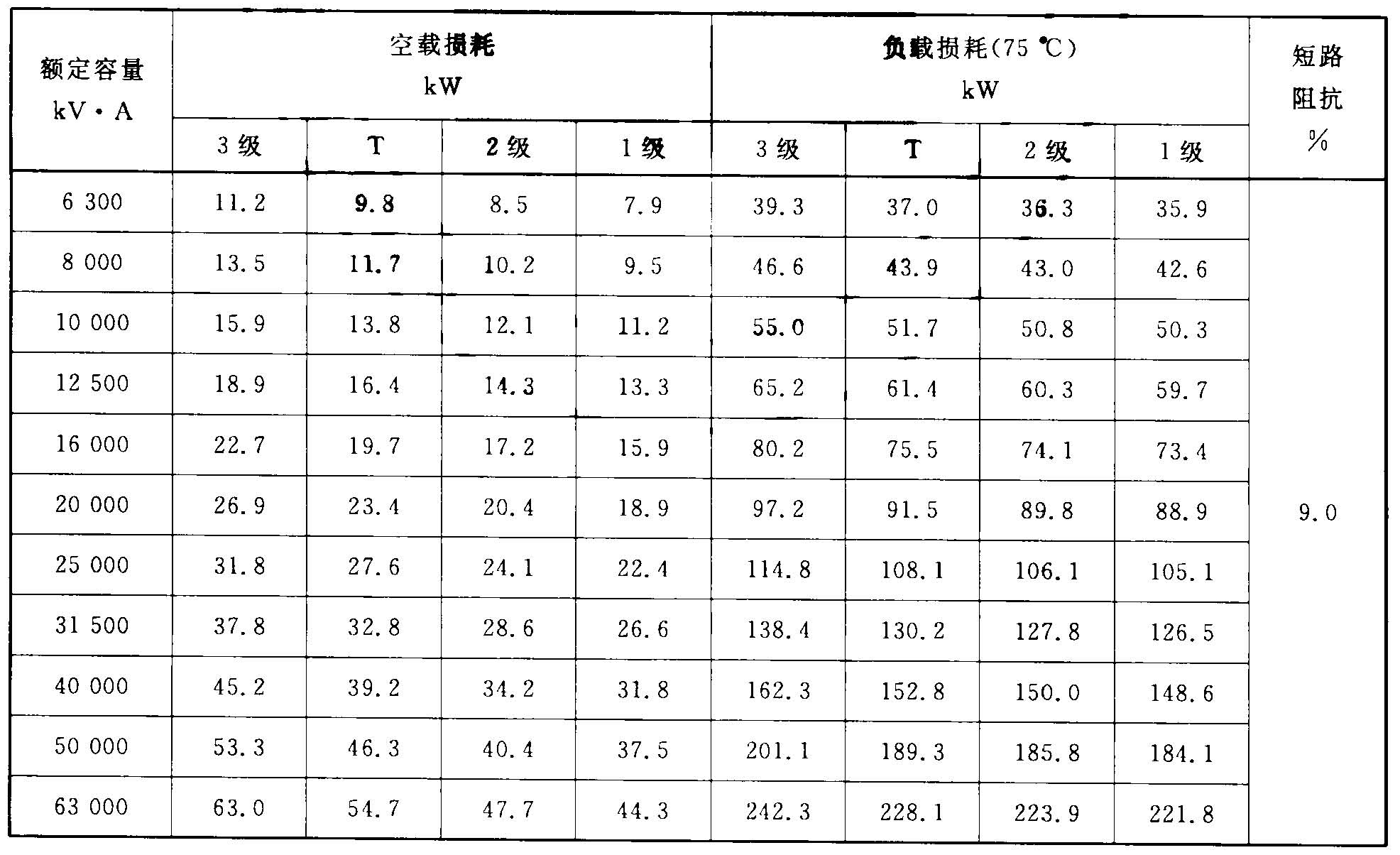

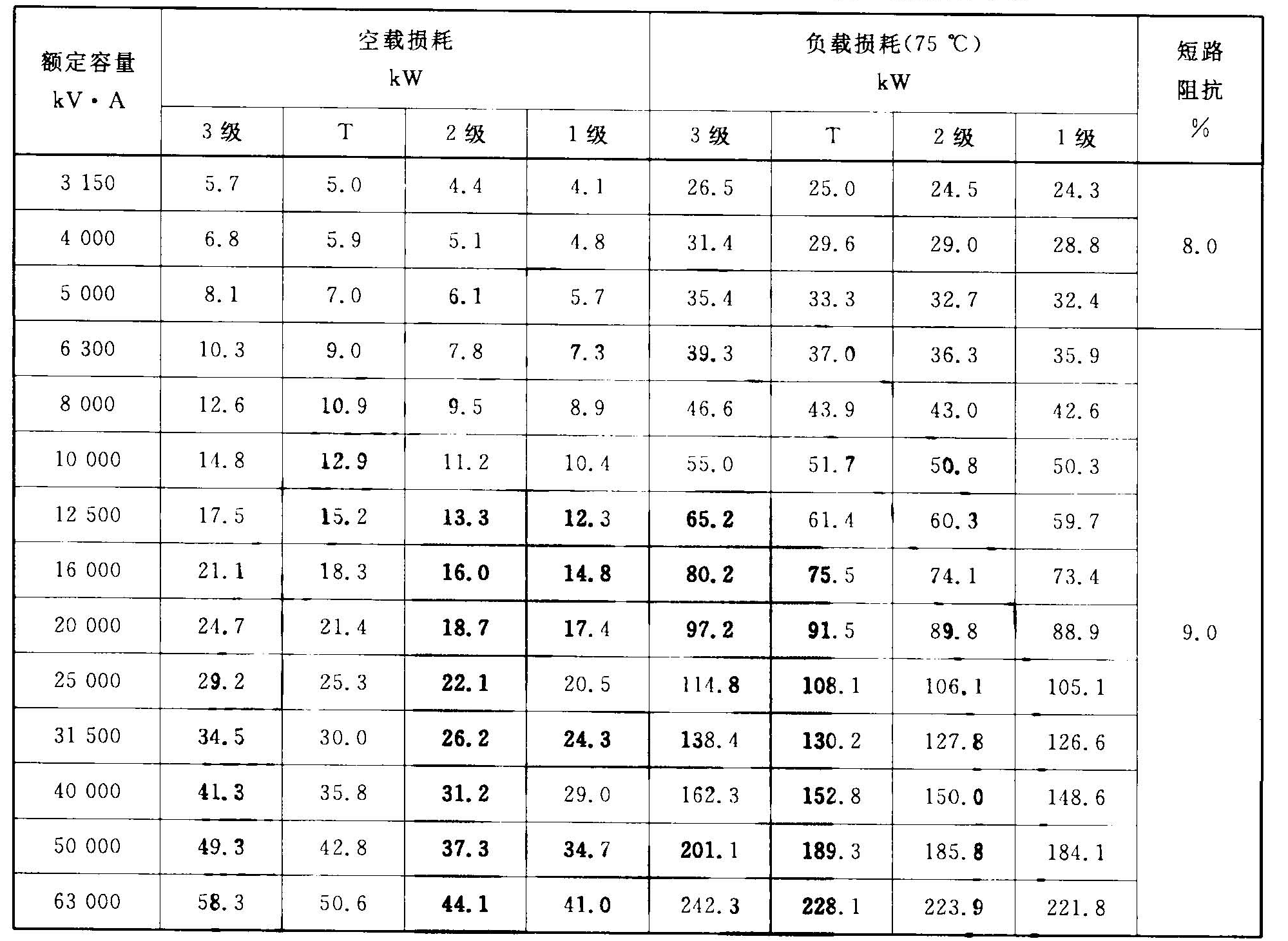

表3 66 kV油浸式三相雙繞組無勵磁調壓電力變壓器能效等級
表4 66 kV油浸式三相雙繞組有載調壓電力變壓器能效等級

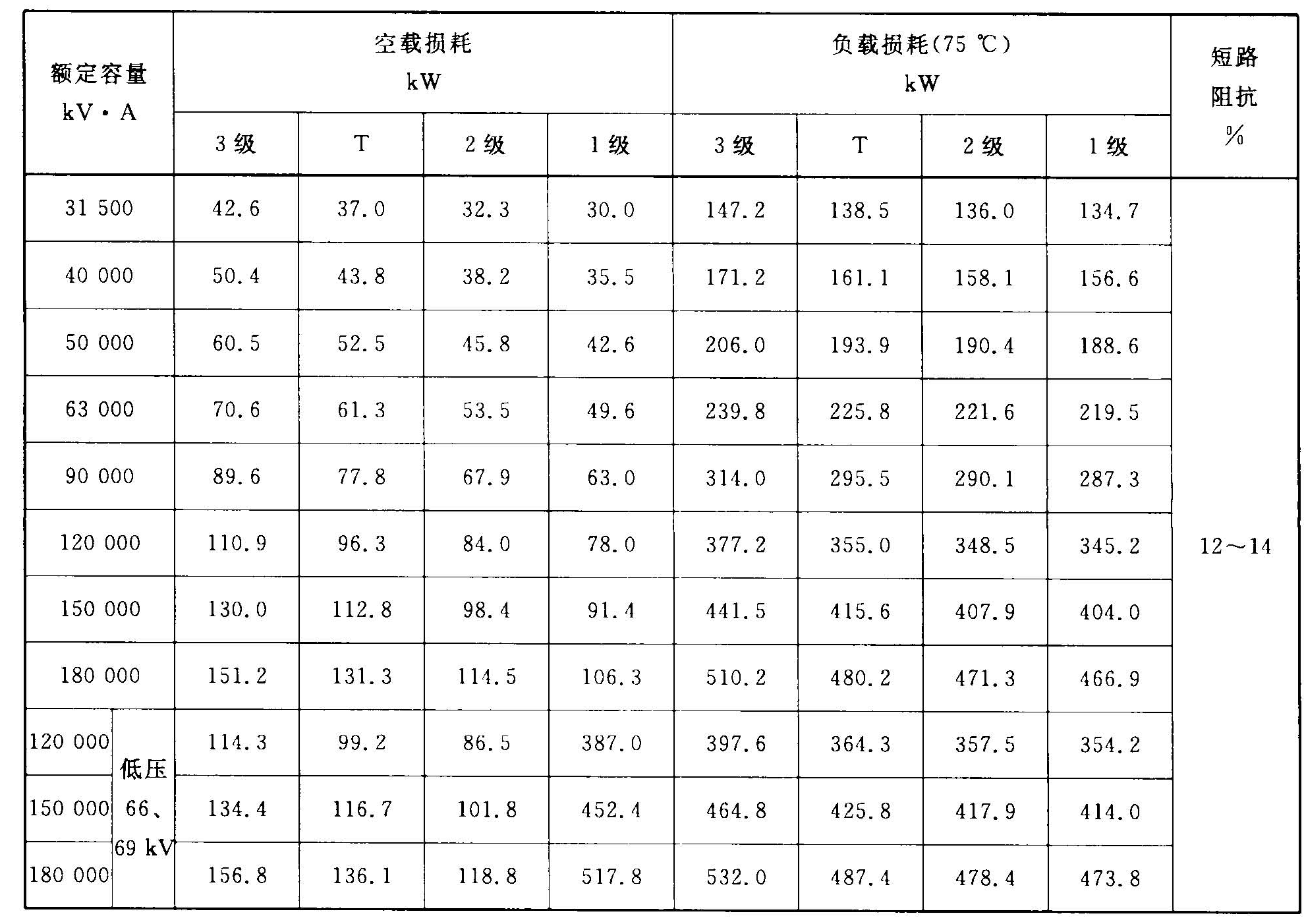

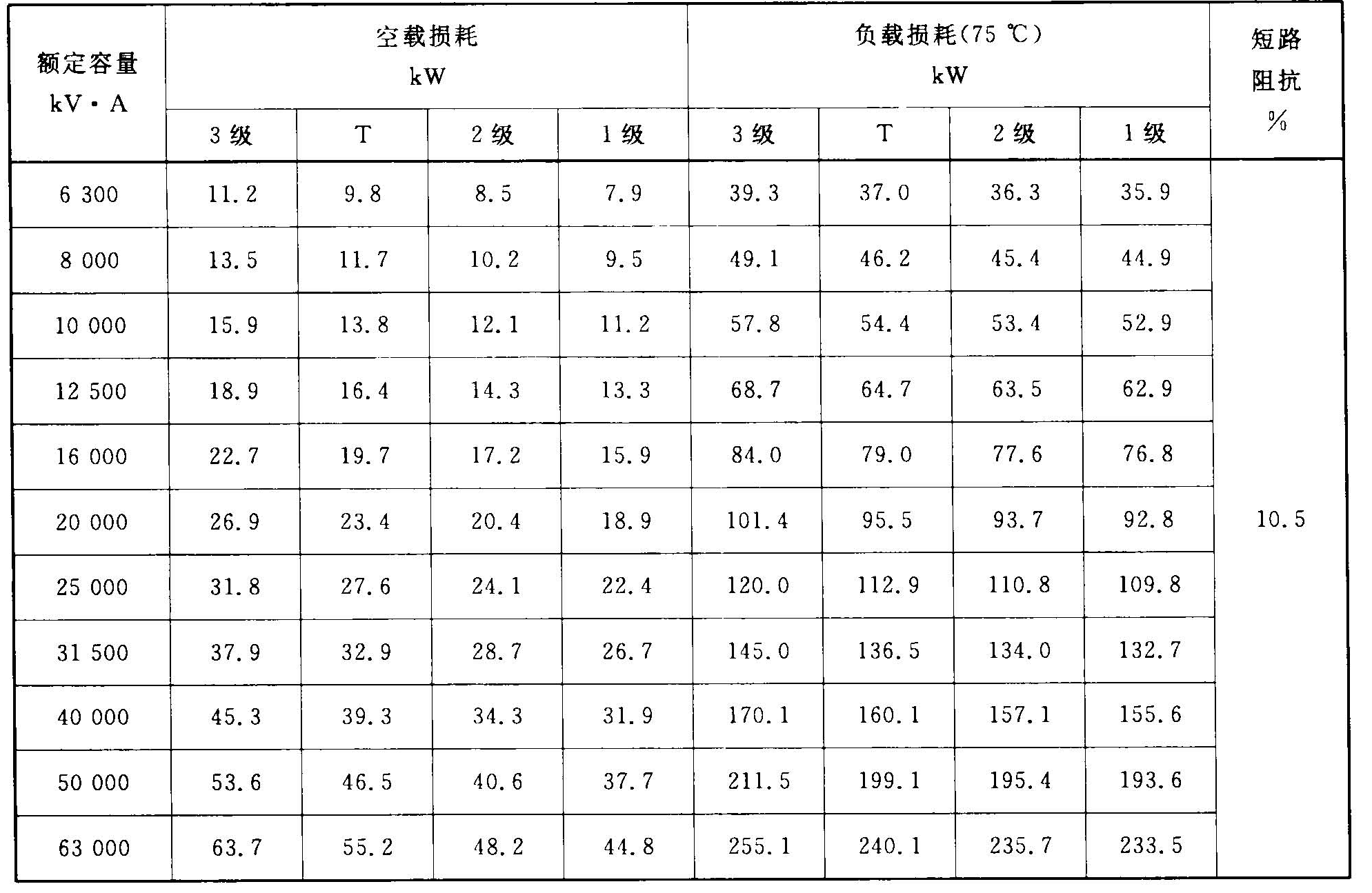

表5 110 kV油浸式三相雙繞組無勵磁調壓電力變壓器能效等級

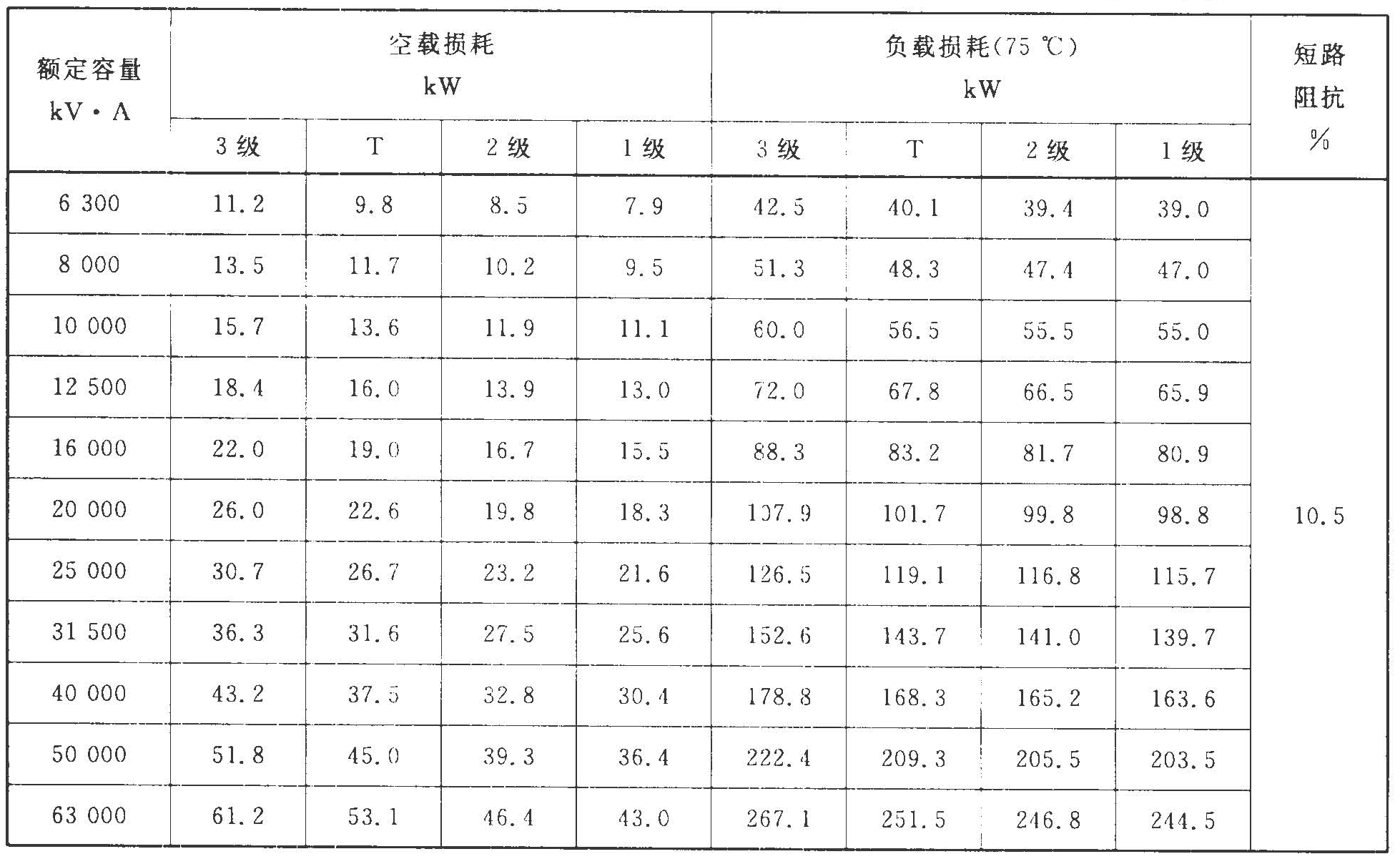

表6 110 kV油浸式三相雙繞組低壓為35kV無勵磁調壓電力變壓器能效等級

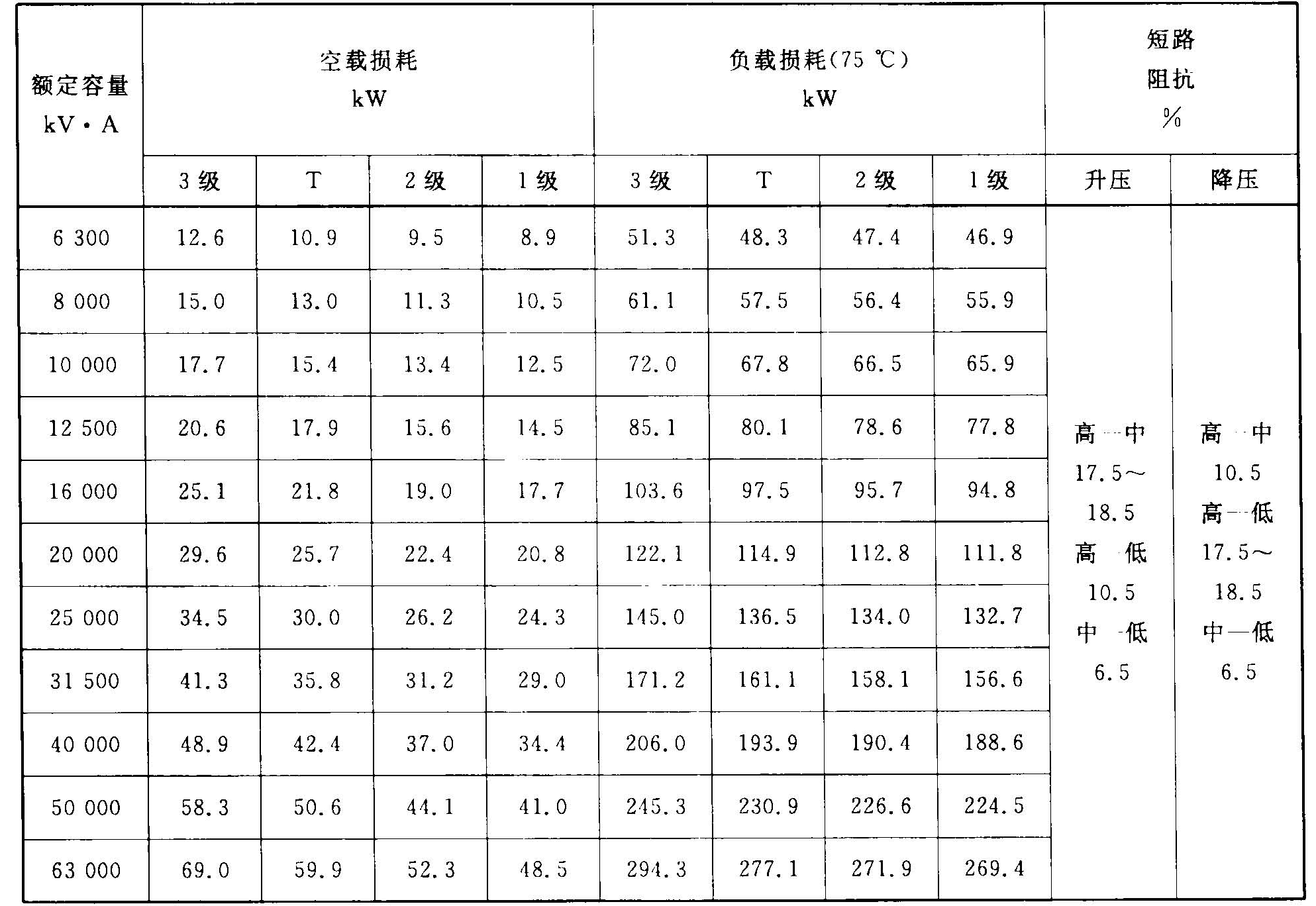

表7 110 kV油浸式三相三繞組無勵磁調壓變壓器能效等級

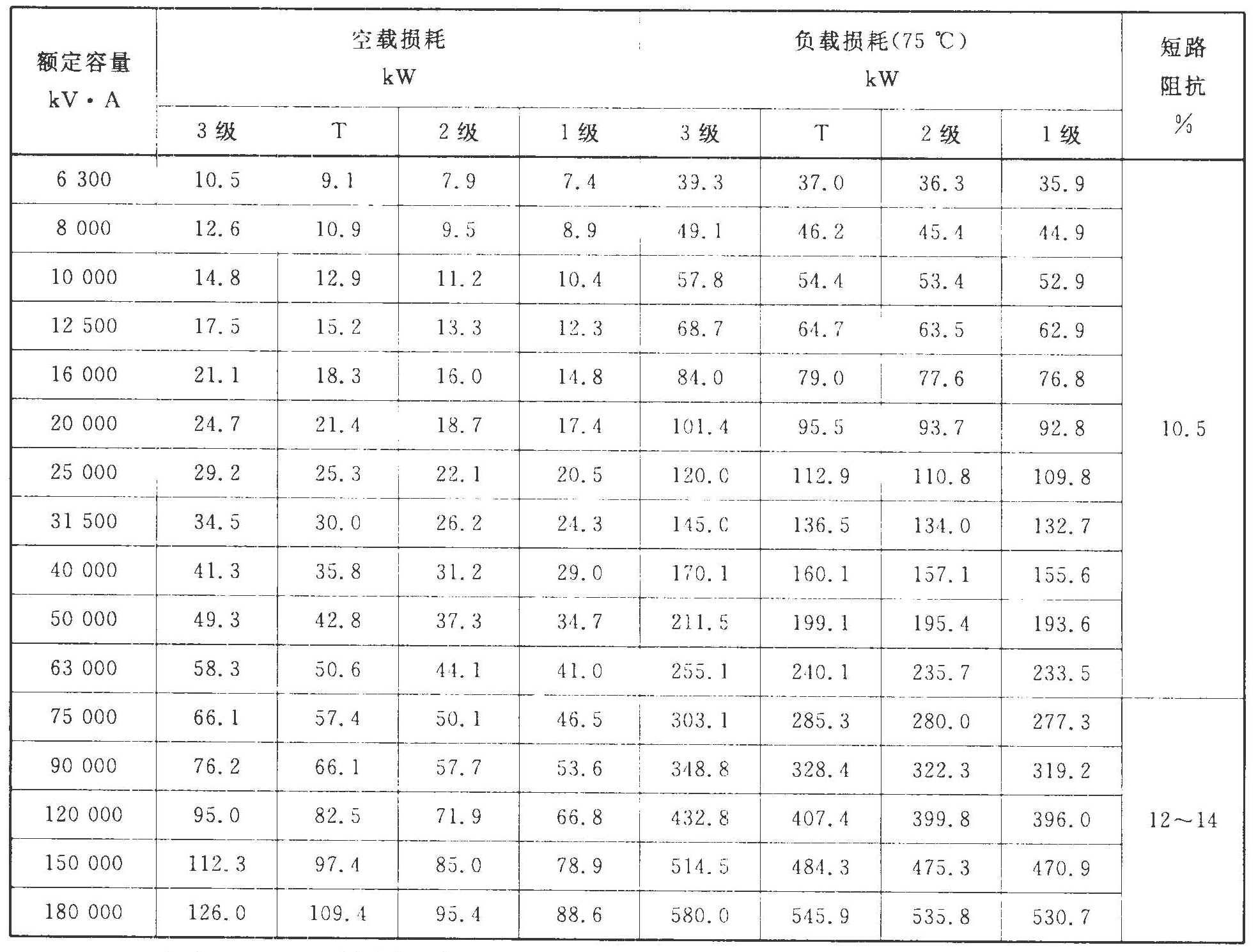

表8 110 kV油浸式三相雙繞組有載調壓電力變壓器能效等級

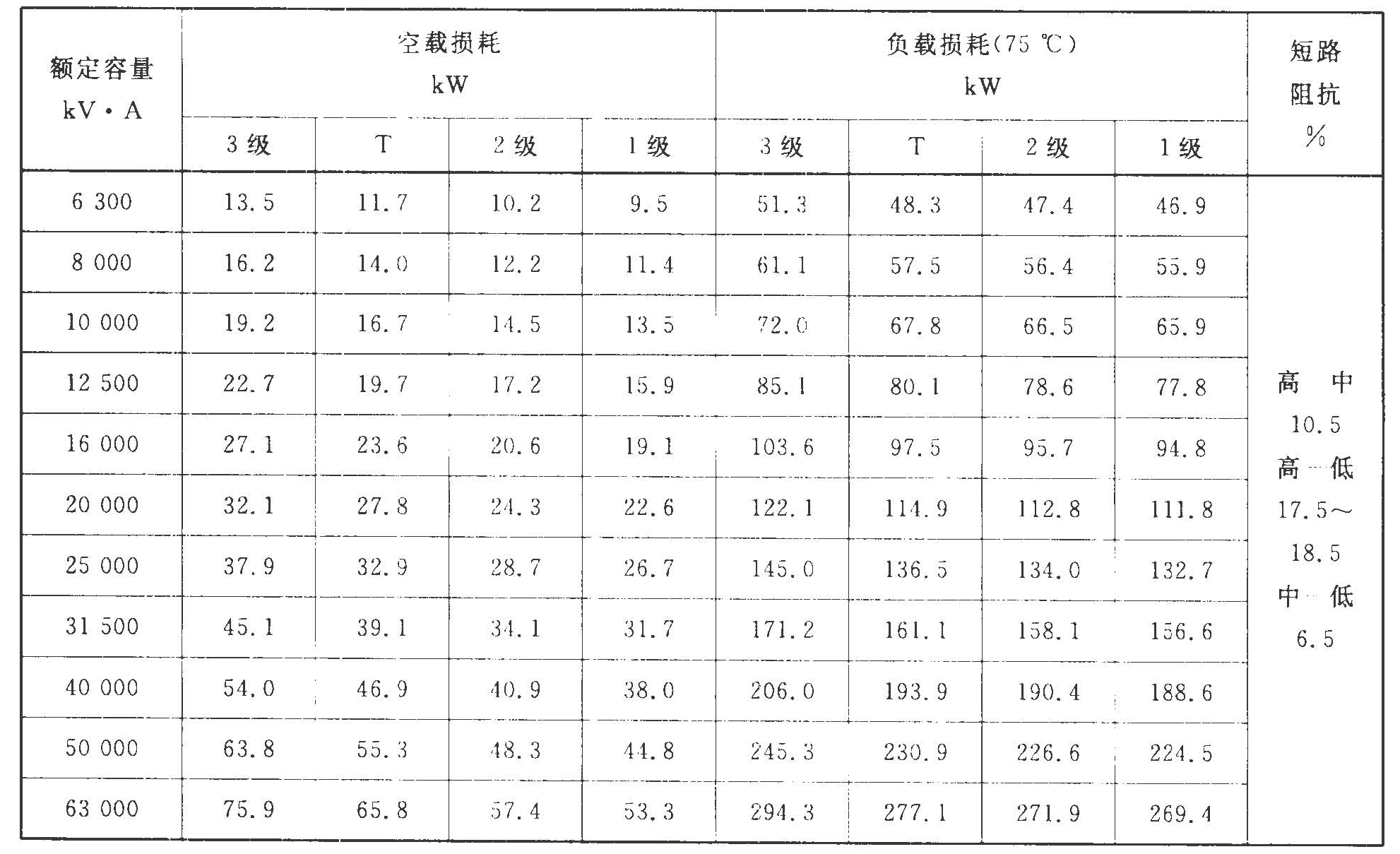

表9 110 kV油浸式三相三繞組有載調壓電力變壓器能效等級

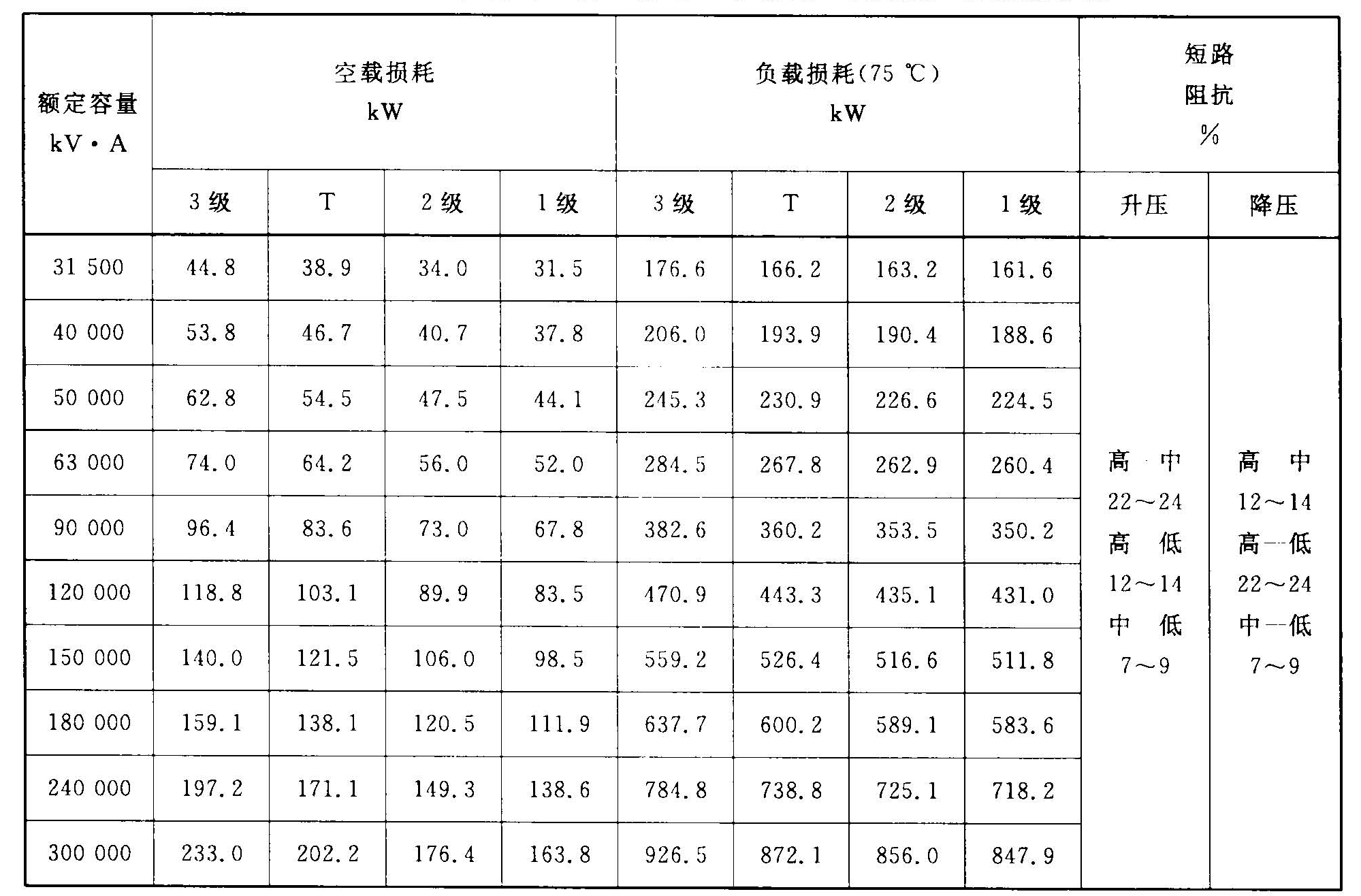

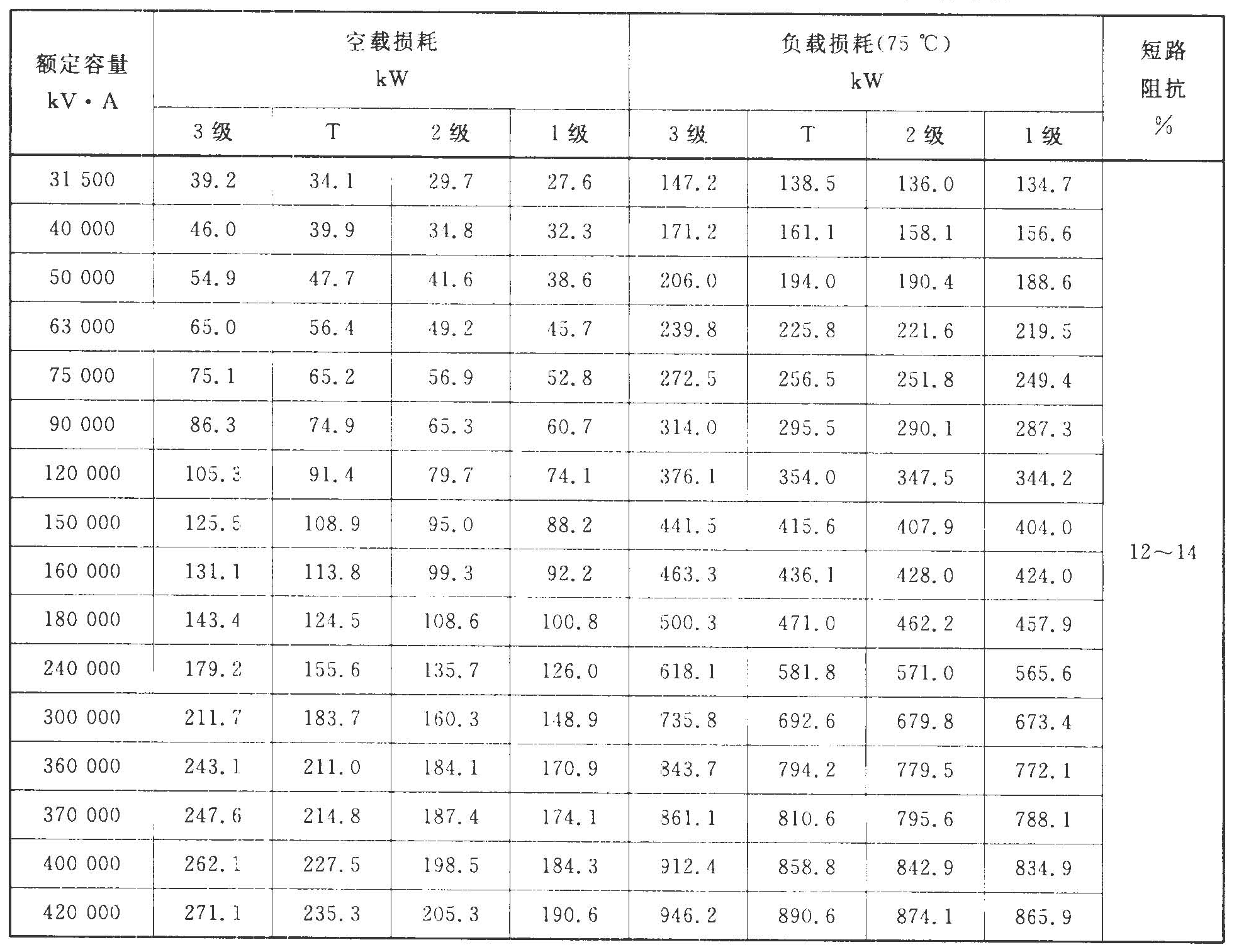

表10 220 kV油浸式三相雙繞組無勵磁調壓電力變壓器能效等級

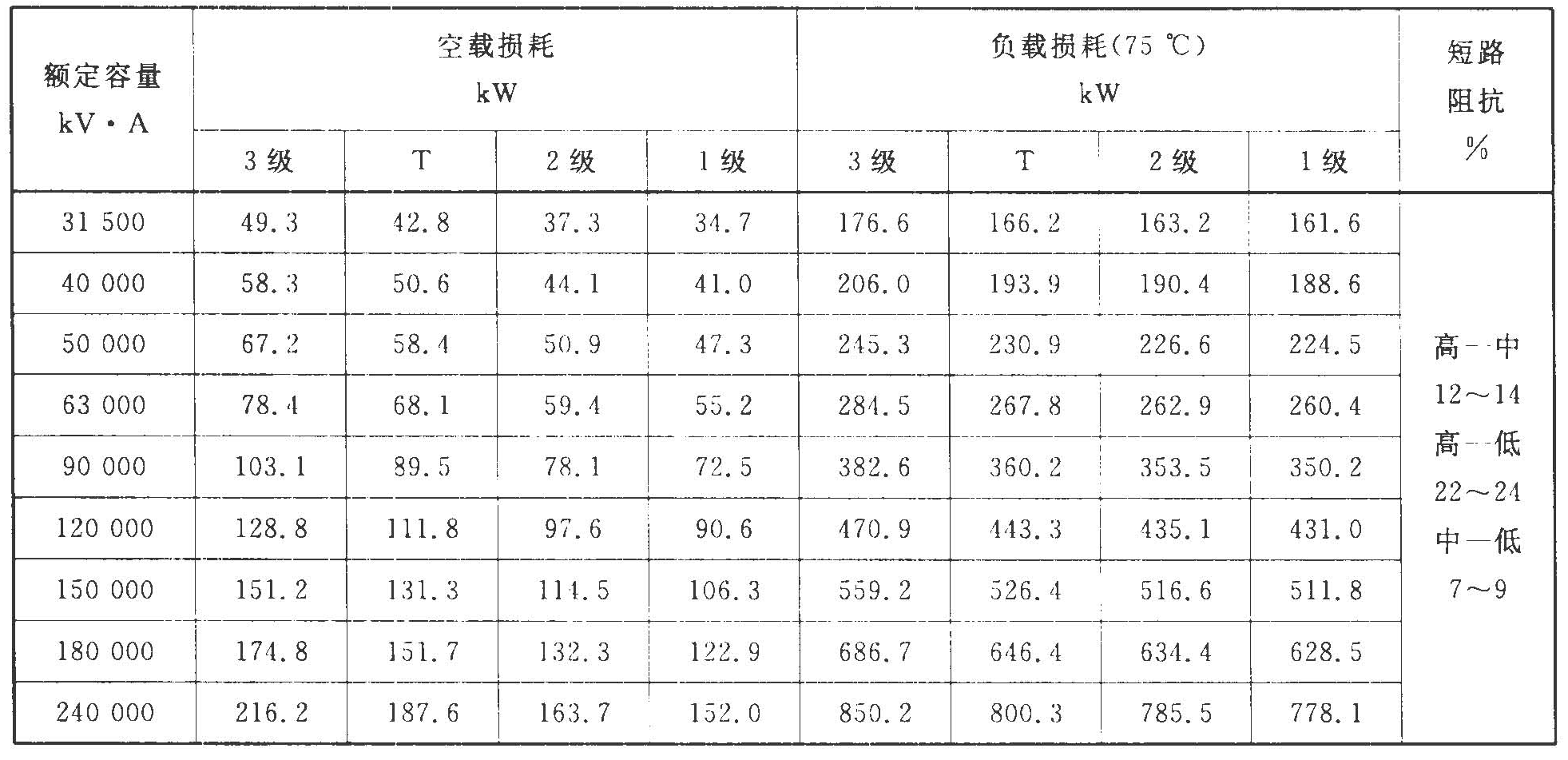

表11 220 kV油浸式三相三繞組無勵磁調壓電力變壓器能效等級
表12 220 kV油浸式三相雙繞組有載調壓電力變壓器能效等級
表13 220 kV油浸式三相三繞組有載調壓電力變壓器能效等級
