GB/T 5023.7-2008 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第7部分：二芯或多芯屏蔽和非屏蔽軟電纜 （完整版）
1 總則
1.1 范圍
GB／T 5023的本部分詳細規定了額定電壓300／500 V及以下聚氯乙烯絕緣屏蔽和非屏蔽絕緣控制電纜的技術要求。
所有電纜均應符合GB／T 5023.1規定的相應要求，并且各種型號電纜應分別符合本部分規定的特殊要求。
1.2 規范性引用文件
下列文件中的條款通過GB／T 5023的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 2951.11―2008 電纜和光纜絕緣和護套材料通用試驗方法 第11部分：通用試驗方法――厚度和外形尺寸測量――機械性能試驗(IEC 60811-1-1：2001，IDT)
GB／T 2951.12―2008 電纜和光纜絕緣和護套材料通用試驗方法 第12部分：通用試驗方法――熱老化試驗方法(IEC 60811-1-2：1985，IDT)
GB／T 2951.14―2008 電纜和光纜絕緣和護套材料通用試驗方法 第14部分：通用試驗方法――低溫試驗(IEC 60811-1-4：1985，IDT)
GB／T 2951.21―2008 電纜和光纜絕緣和護套材料通用試驗方法 第21部分：彈性體混合料專用試驗方法――耐臭氧試驗――熱延伸試驗-浸礦物油試驗(IEC 60811-2-1：2001，IDT)
GB／T 2951.31―2008 電纜和光纜絕緣和護套材料通用試驗方法 第31部分：聚氯乙烯混合料專用試驗方法――高溫壓力試驗――抗開裂試驗(IEC 60811-3-1：1985，IDT)
GB／T 2951.32―2008 電纜和光纜絕緣和護套材料通用試驗方法 第32部分：聚氯乙烯混合料專用試驗方法――失重試驗――熱穩定性試驗(IEC 60811-3-2：1985，IDT)
GB／T 3956―1997 電纜的導體(idt，IEC 60228：1978)
GB／T 5023.1―2008 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第1部分；一般要求(IEC 60227-1：2007，IDT)
GB／T 5023.2―2008 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第2部分：試驗方法(IEC 60227-2：2003，IDT)
GB／T 12269―1990 射頻電纜總規范(idt，IEC 60096-1：1986)
GB／T 18380.12―2008 電纜和光纜在火焰條件下的燃燒試驗 第12部分：單根絕緣電線電纜火焰垂直蔓延試驗(IEC 60332-1-2：2004，IDT)
IEC 60502-1：2004 額定電壓1 kV(Um=1.2 kV)到30 kV(Um=36 kV)擠包絕緣電力電纜及附件 第1部分；額定電壓1 kV(Um=1.2 kV)到3 kV(Um=3.6 kV)電纜
IEC 60719 額定電壓450／750 V及以下圓形銅導體電纜平均外徑上限和下限值的計算方法
2 耐油聚氯乙烯護套屏蔽和非屏蔽軟電纜
2.1 型號
屏蔽電纜為60227 IEC 74(RVVYP)
非屏蔽電纜為60227 IEC 75(RVVY)
2.2 額定電壓
300／500 V。
2.4 試驗
應按表3規定的檢測和試驗，檢查是否符合2.3的要求。
2.5 使用導則
電纜主要用于包括機床和起重運輸設備在內的制造加工用機器各部件間的內部連接。允許該電纜直接與電源線相連接。不推薦屏蔽電纜用于連續彎曲的場合，如果使用時電纜不需要移動，則建議將電纜敷設在線管、線槽中。
推薦屏蔽電纜用于有中等水平電磁干擾的場合。
電纜僅用于建筑物內，并且環境溫度保持在+5℃～+40℃范圍內。
正常使用時，導體最高溫度為70℃。
護套最高溫度為60℃。

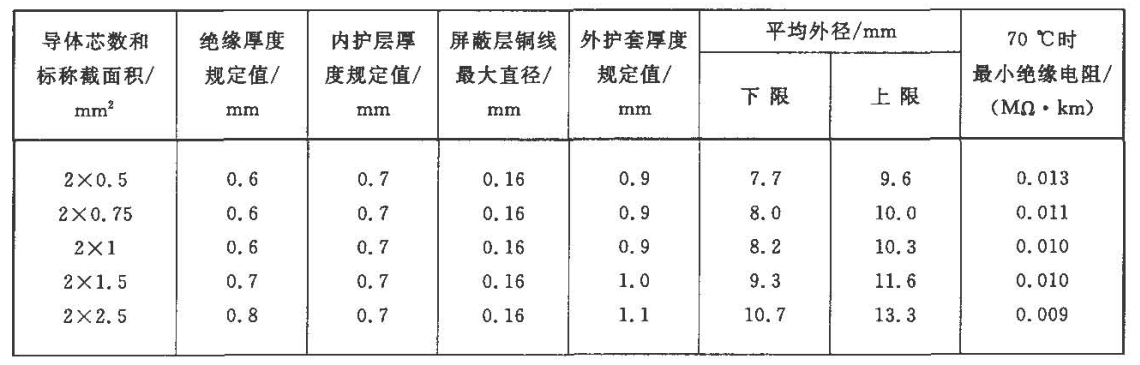

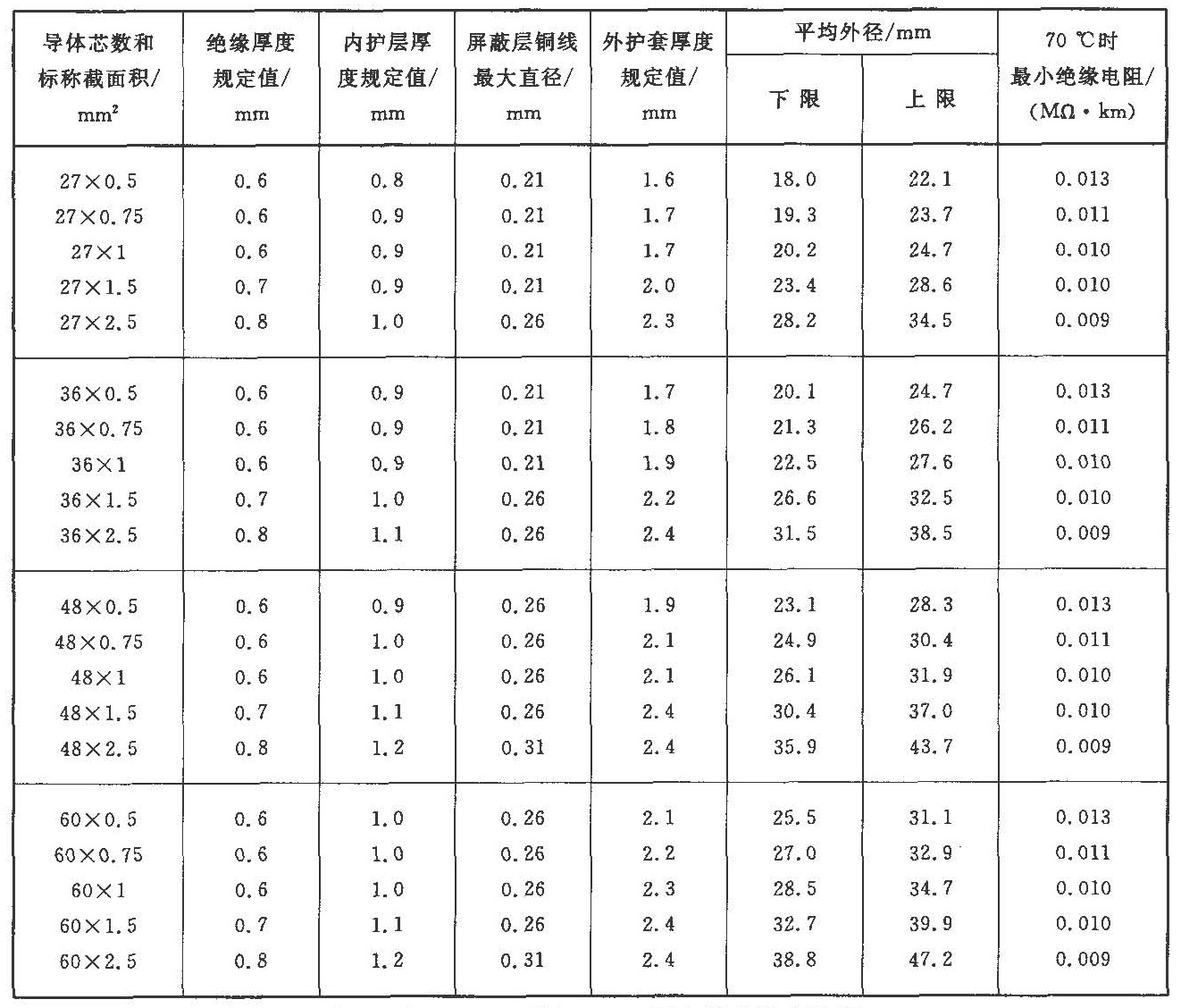

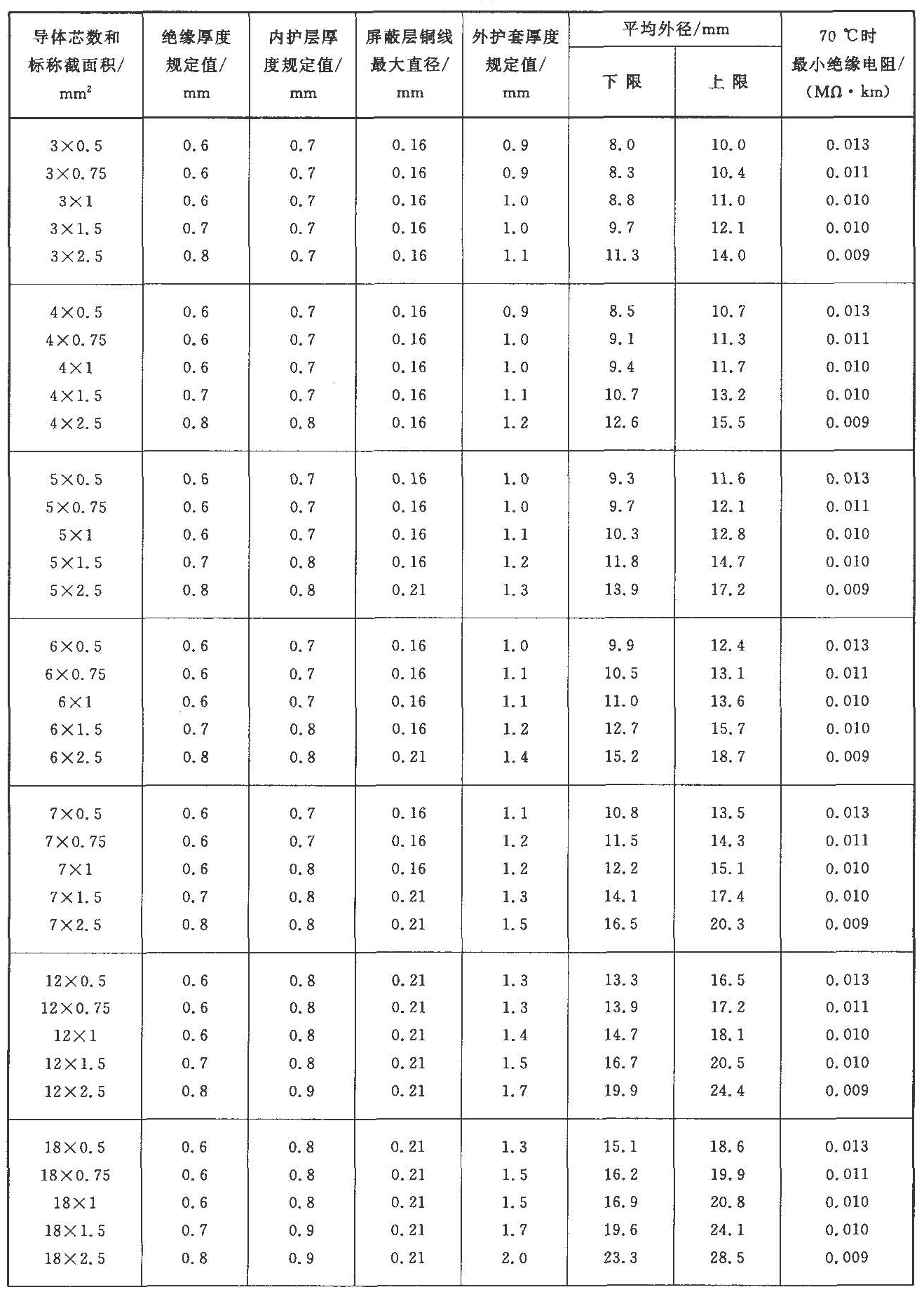

表1 60227 IEC 74(RVVYP)型電纜的綜合數據
表(續)
表1(續)

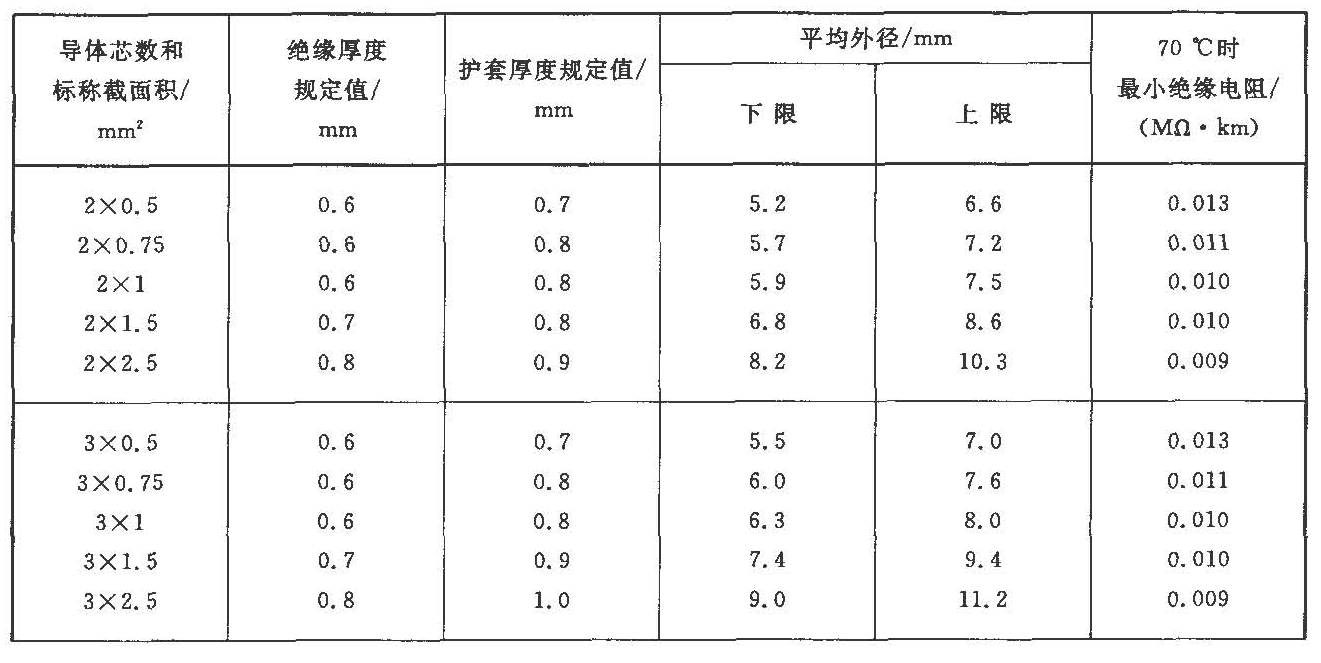

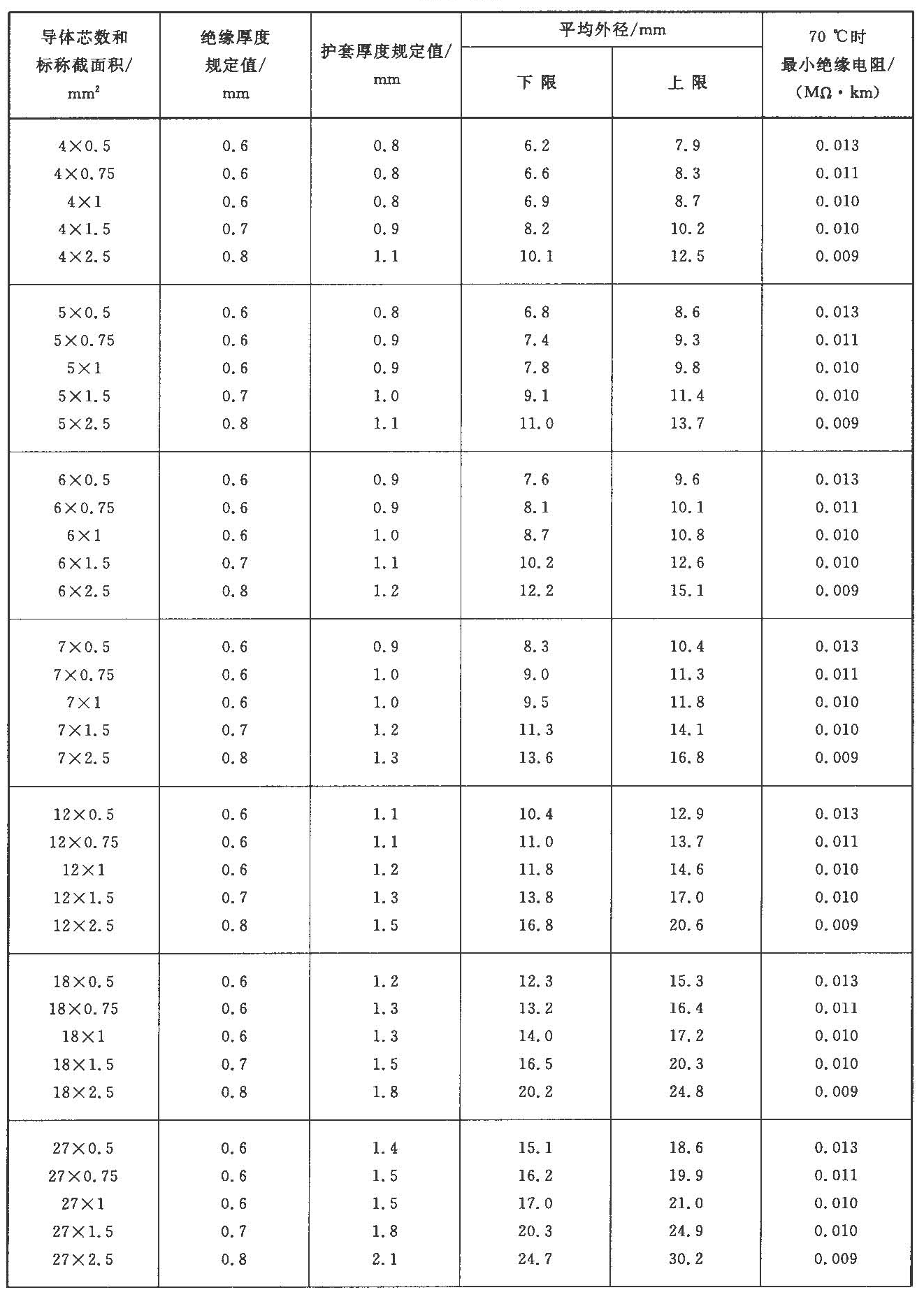

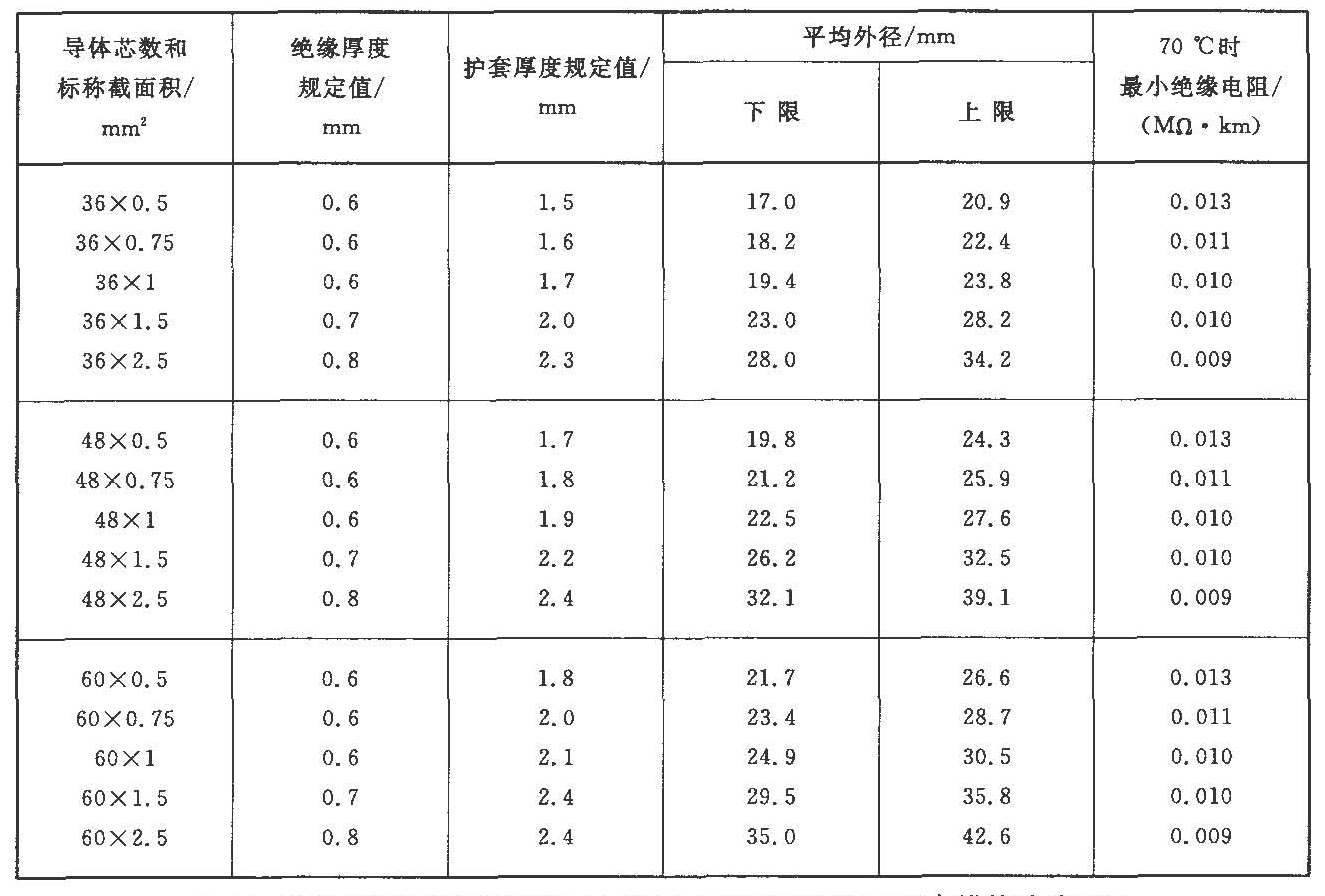

表2 60227 IEC 75(RVVY)型電纜的綜合數據
表2(續)
表2(續)

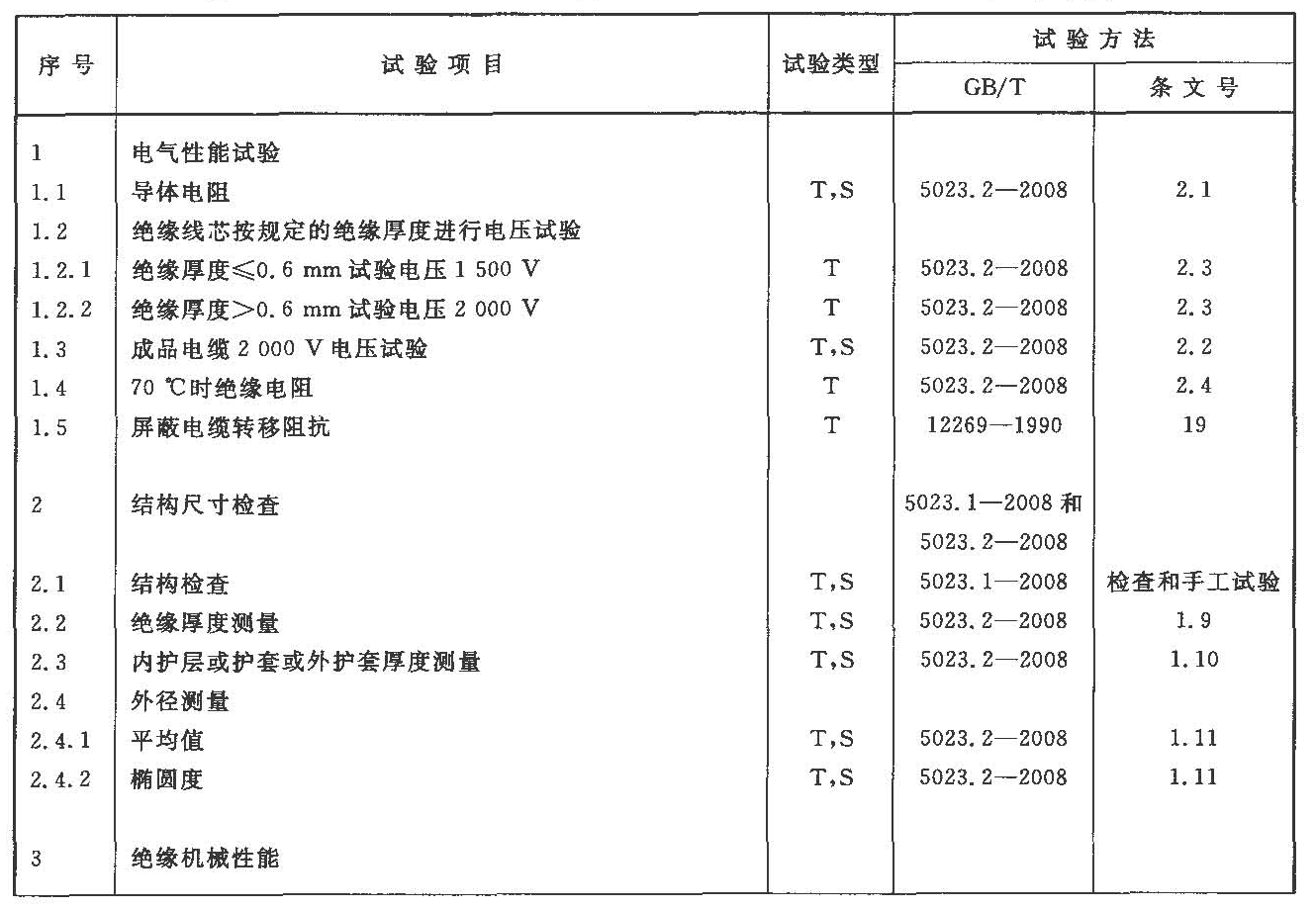

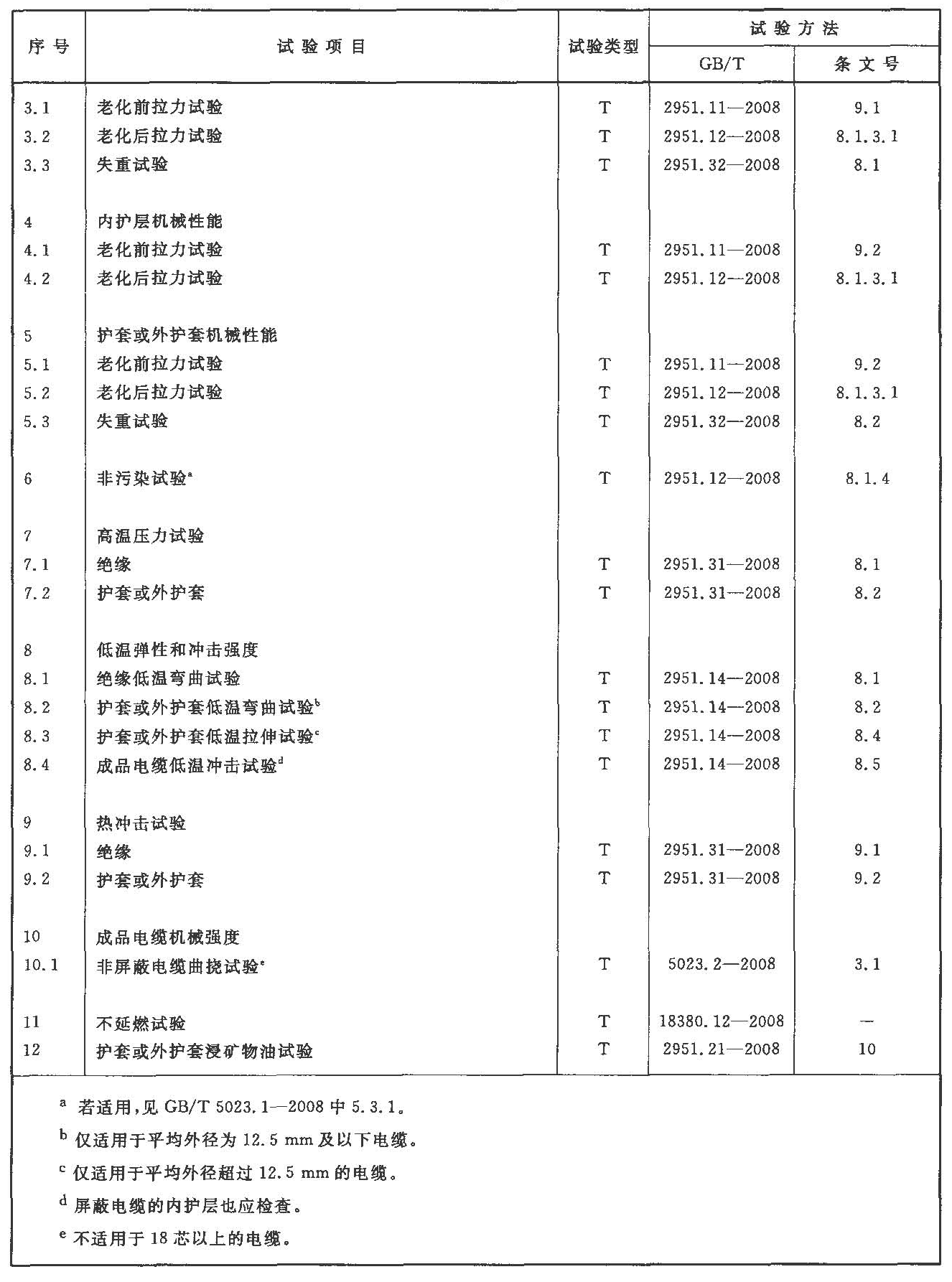

表3 60227 IEC 74(RVVYP)及60227 IEC 75(RVVY)型電纜的試驗項目
表3(續)
附錄A (規范性附錄)編碼型號表示法
附錄A (規范性附錄)編碼型號表示法
GB／T 5023所包括的各種電纜型號用兩位數字表示，放在60227 IEC后面。第一位數字表示電纜的基本分類，第二位數字表示在基本分類中的特定型式。
分類和型號如下：
0――固定布線用無護套電纜
01――一般用途單芯硬導體無護套電纜(60227 IEC 01)
02――一般用途單芯軟導體無護套電纜(60227 IEC 02)
05――內部布線用導體溫度為70℃的單芯實心導體無護套電纜(60227 IEC 05)
06――內部布線用導體溫度為70℃的單芯軟導體無護套電纜(60227 IEC 06)
07――內部布線用導體溫度為90℃的單芯實心導體無護套電纜(60227 IEC 07)
08――內部布線用導體溫度為90℃的單芯軟導體無護套電纜(60227 IEC 08)
1――固定布線用護套電纜
10――輕型聚氯乙烯護套電纜(60227 IEC 10)
4――輕型無護套軟電纜
41――扁形銅皮軟線(60227 IEC 41)
42――扁形無護套軟線(60227 IEC 42)
43――戶內裝飾照明回路用軟線(60227 IEC 43)
5――一般用途護套軟電纜
52――輕型聚氯乙烯護套軟線(60227 IEC 52)
53――普通聚氯乙烯護套軟線(60227 IEC 53)
56――導體溫度為90℃的耐熱輕型聚氯乙烯護套軟線(60227 IEC 56)
57――導體溫度為90℃的耐熱普通聚氯乙烯護套軟線(60227 IEC 57)
7――特殊用途護套軟電纜
71c――圓形聚氯乙烯護套電梯電纜和撓性連接用電纜(60227 IEC 71c)
7lf――扁形聚氯乙烯護套電梯電纜和撓性連接用電纜(60227 IEC 71f)
74――耐油聚氯乙烯護套屏蔽軟電纜(60227 IEC 74)
75――耐油聚氯乙烯護套非屏蔽軟電纜(60227 IEC 75)
