GB/T 4902.2-2009 裸電線試驗方法 第2部分：尺寸測量 （完整版）
1 范圍
1 范圍
GB／T 4909的本部分規定了裸電線尺寸測量試驗的測量工具、試樣制備、測量步驟、試驗結果及評定等。
本部分適用于測量各種圓形、矩形、異形導體及絞合導體的外形尺寸、圓角半徑、節徑比和截面積等。
當對外形尺寸等的測量精度有更高要求時，以相應的產品標準為準。
本部分應與GB／T 4909.1―2009一起使用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 4909的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 1216―2004 外徑千分尺(DIN 683―1999，MOD)
GB／T 3048.2―2007 電線電纜電性能試驗方法 第2部分 金屬材料電阻率試驗(IEC 60498：1974，MOD)
GB／T 4909.1―2009 裸電線試驗方法 第1部分：總則
GB／T 8061―2004 杠桿千分尺
GB／T 21389―2008 游標、帶表和數顯卡尺
JB／T 8788―1998 塞尺
3 測量工具
3.1 千分尺
外徑千分尺應符合GB／T 1216―2004規定，杠桿千分尺應符合GB／T 8061―2004規定。
對于0.1 mm以下的試件，千分尺的測力應為0.1 N～1.0 N，測量頭直徑應為2 mm～8 mm。對于0.1 mm及以上的試件，千分尺的測力應為1 N～3 N，測量頭直徑應為5 mm～8 mm。
允許采用其他合適的量具。
3.2 游標卡尺
游標卡尺應符合GB／T 21389―2008規定。
3.3 鋼皮直尺
300 mm和1 000 mm兩種規格。
3.4 投影儀或放大鏡
放大倍數為10倍～20倍。
3.5 特制樣板
標準樣板或極限樣板。
3.6 塞尺
塞尺應符合JB／T 8788―1998要求。
3.7 精密天平
稱量范圍：0～200 g，感量：0.1 mg；
稱量范圍：201 g～1 000g，感量：1 mg。
4 試樣制備
4.1 實心圓導體
取試樣一根，長度應不小于1 m。
4.2 絞合圓導體
取試樣一根，長度應不小于1.5m。取樣時應將切割處預先扎緊，
4.3 非圓截面導體
取試樣一根，長度應不小于1 m，
4.4 束合導體
取試樣一根，長約1 m。取樣時切割處應預先扎緊。
4.5 測量點選取
在成圈或成盤的試樣上直接測量時，應距端頭至少1 m；在成捆試樣上測量時，應在兩端距端頭至少200 mm處分別進行。
5 測量步驟
5.1 量具
測量各種裸電線尺寸用的量具應符合表1規定

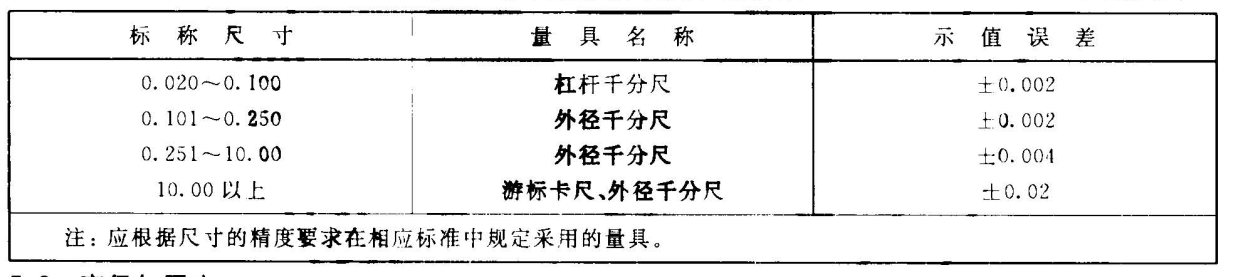

表1 量具的選擇及其示值誤差 單位為毫米
6 試驗結果及評定
6.1 直徑、最薄厚度、窄邊及寬邊的計算
直徑、最薄厚度、窄邊及寬邊測最結果的平均值按式(1)計算：
(1)
式中：
X――實測尺寸平均值，單位為毫米；
Xi――第i次的測量數值，單位為毫米；
m――測量次數。
計算時尺寸為0.020 mm~1.000 mm者保留三位小數；大于1.000 mm者保留兩位小數。
尺寸偏差值δ取標稱值與尺寸實測平均值X之差。
6.2 f值的計算
f值，又稱不圓度。即指在同一截面上測量的最大讀數與最小讀數之差。
按5.2.1測量。試驗結果取三個截面上測得的直徑差值之最大值作為f值。
6.4 評定
試驗結果符合相關產品標準要求，判為合格。
