GB/T 5023.3-2008 額定電壓450／750 V及以下 聚氯乙烯絕緣電纜 第3部分：固定布線用無護套電纜 （完整版）
1 總則
1.1 范圍
GB／T 5023的本部分詳細規定了額定電壓450／750 V及以下固定布線用聚氯乙烯絕緣單芯無護套電纜的技術要求。
所有電纜均應符合GB／T 5023.1規定的相應要求，并且各種型號電纜應分別符合本部分規定的特殊要求。
1.2 規范性引用文件
下列文件中的條款通過GB／T 5023的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 2951.11―2008 電纜和光纜絕緣和護套材料通用試驗方法 第11部分：通用試驗方法――厚度和外形尺寸測量――機械性能試驗(IEC 60811-1-1：2001，IDT)
GB／T 2951.12―2008 電纜和光纜絕緣和護套材料通用試驗方法 第12部分：通用試驗方法――熱老化試驗方法(IEC 60811-1-2：1985，IDT)
GB／T 2951.14―2008 電纜和光纜絕緣和護套材料通用試驗方法 第14部分：通用試驗方法――低溫試驗(IEC 60811-1-4：1985，IDT)
GB／T 2951.31―2008 電纜和光纜絕緣和護套材料通用試驗方法 第31部分：聚氯乙烯混合料專用試驗方法――高溫壓力試驗――抗開裂試驗(IEC 60811-3-1：1985，IDT)
GB／T 2951.32―2008 電纜和光纜絕緣和護套材料通用試驗方法 第32部分：聚氯乙烯混合料專用試驗方法――失重試驗――熱穩定性試驗(IEC 60811-3-2：1985，IDT)
GB／T 3956―1997 電纜的導體(idt IEC 60228：1978)
GB／T 5028.1 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第1部分：一般要求(GB／T 5023.1―2008，IEC 60227-1：2007，IDT)
GB／T 5023.2―2008 額定電壓450／750 V及以下聚氯乙烯絕緣電纜 第2部分：試驗方法(IEC 60227-2：2003，IDT)
GB／T 18380.12―2008 電纜和光纜在火焰條件下的燃燒試驗 第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗(IEC 60332-1-2：2004，IDT)
2 一般用途單芯硬導體無護套電纜
2.1 型號
60227 IEC 01(BV)。
2.2 額定電壓
450／750 V。
2.4 試驗
應按表2規定的檢測和試驗，檢查是否符合2.3的要求。
2.5 使用導則
在正常使用時，導體最高溫度為70℃。
注：其他導則正在考慮中。

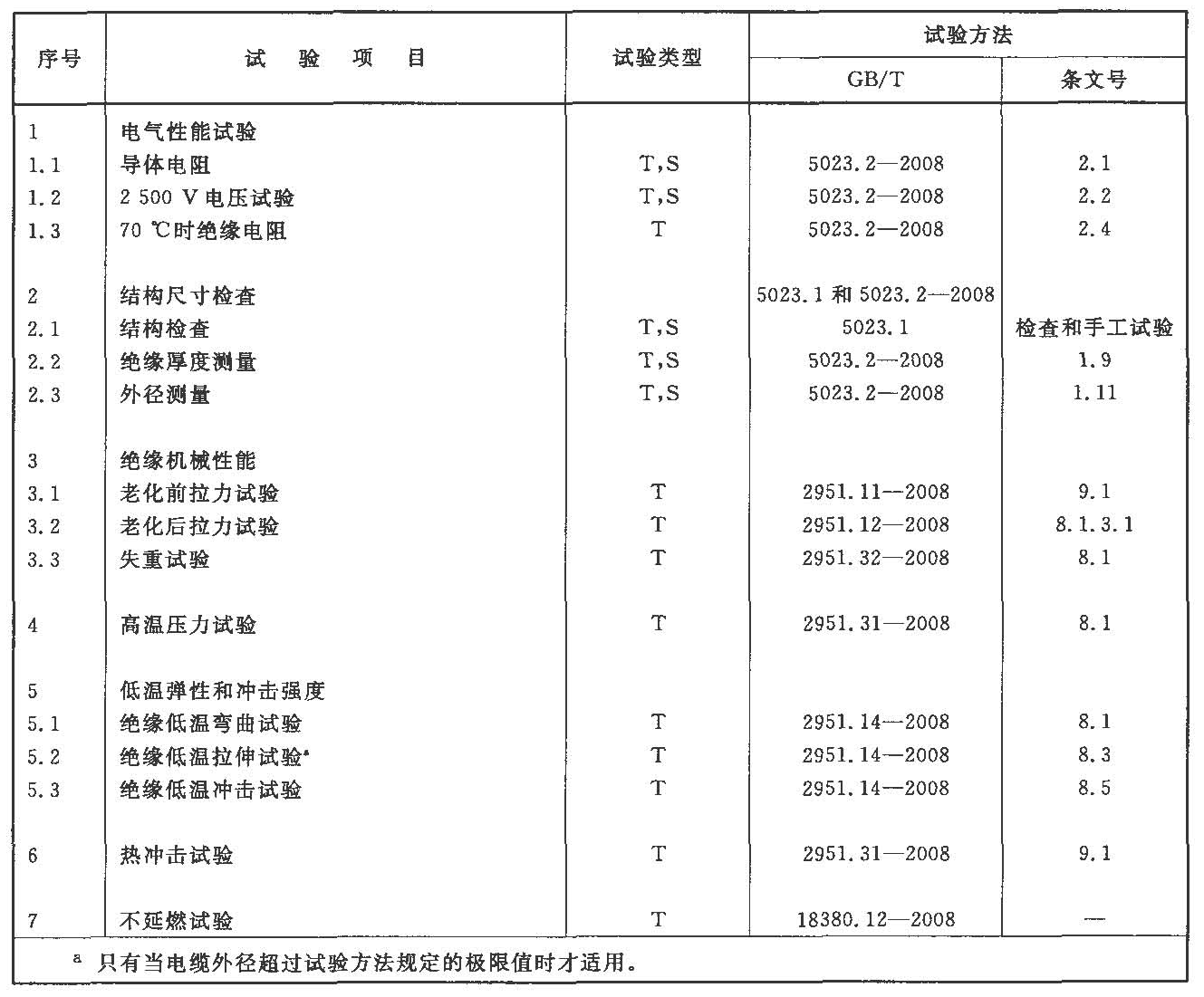

表2 60227 IEC 01(BV)型電纜的試驗項目
3 一般用途單芯軟導體無護套電纜
3.1 型號
60227 IEC 02(RV)。
3.2 額定電壓
450／750 V。
3.4 試驗
應按表4規定的檢測和試驗，檢查是否符合3.3的要求。
3.5 使用導則
在正常使用時，導體最高溫度為70℃。
注：其他導則正在考慮中。

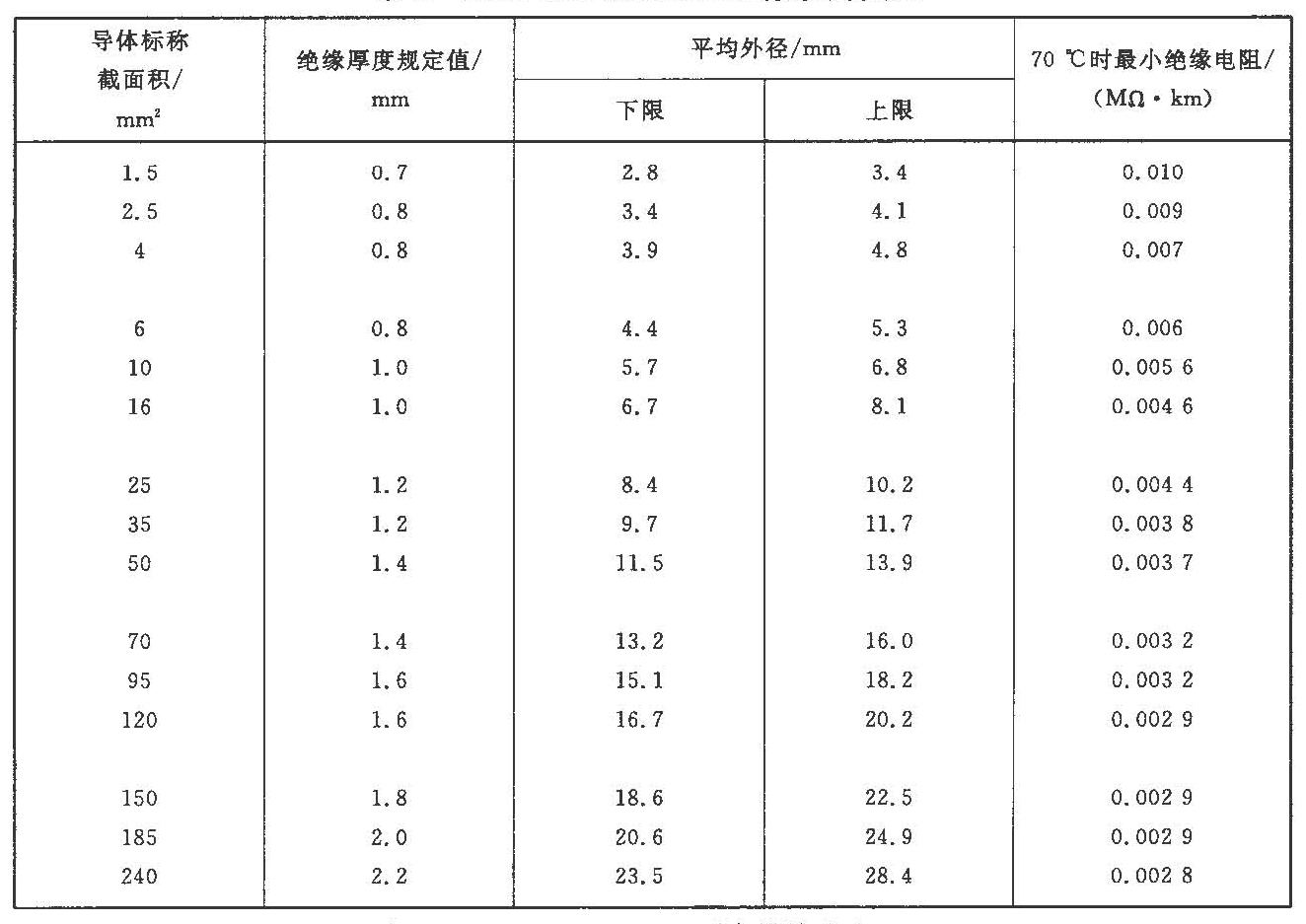

表3 60227 IEC 02(RV)型電纜的綜合數據

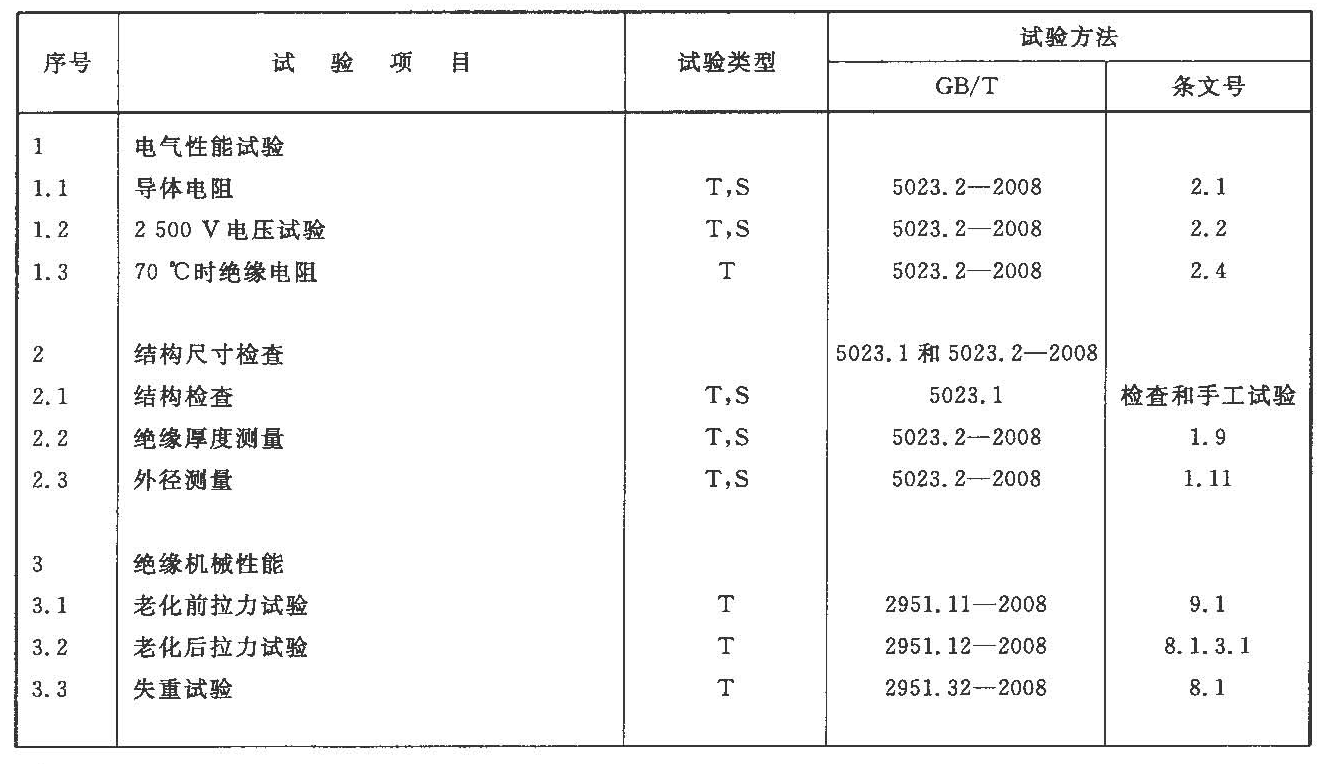

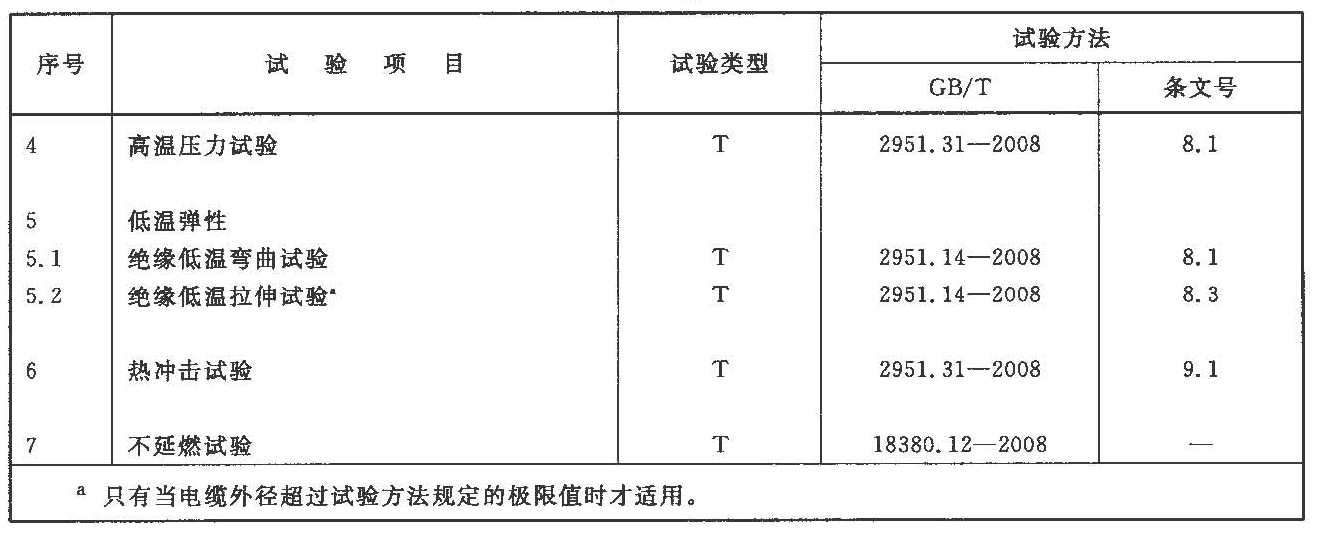

表4 60227 IEC 02(RV)型電纜的試驗項目

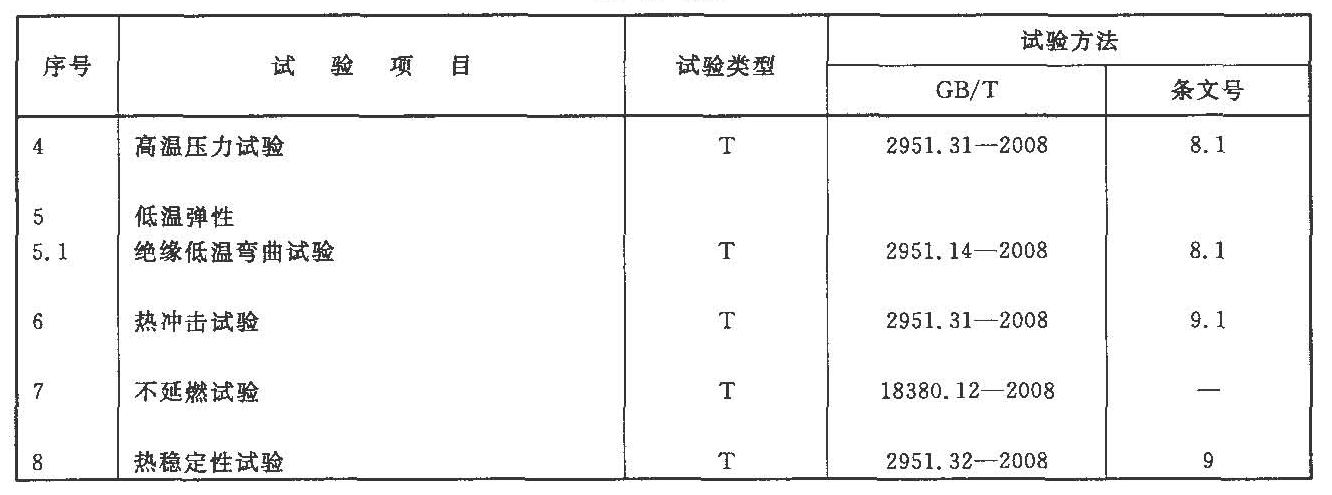

表4(續)
4 內部布線用導體溫度為70℃的單芯實心導體無護套電纜
4.1 型號
60227 IEC 05(BV)。
4.2 額定電壓
300/500V。
4.4 試驗
應按表6規定的檢測和試驗，檢查是否符合4.3的要求。
4.5 使用導則
在正常使用時，導體最高溫度為70℃。
注：其他導則正在考慮中。

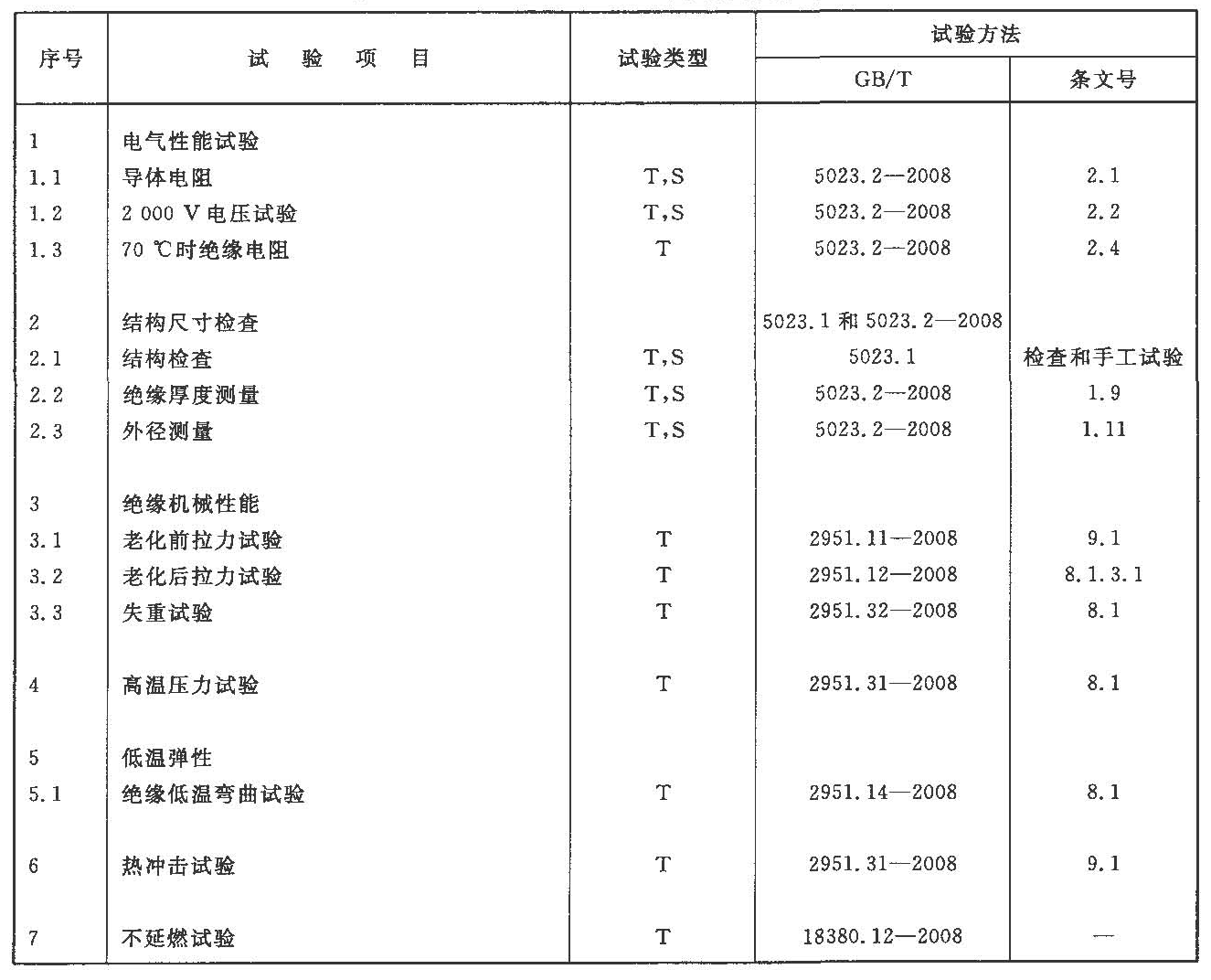

表6 60227 IEC 05(BY)型電纜的試驗項目
5 內部布線用導體溫度為70℃的單芯軟導體無護套電纜
5.1 型號
60227 IEC 06(RV)。
5.2 額定電壓
300／500 V。
5.4 試驗
應按表8規定的檢測和試驗，檢查是否符合5.3的要求。
5.5 使用導則
在正常使用時，導體最高溫度為70℃。
注：其他導則正在考慮中。

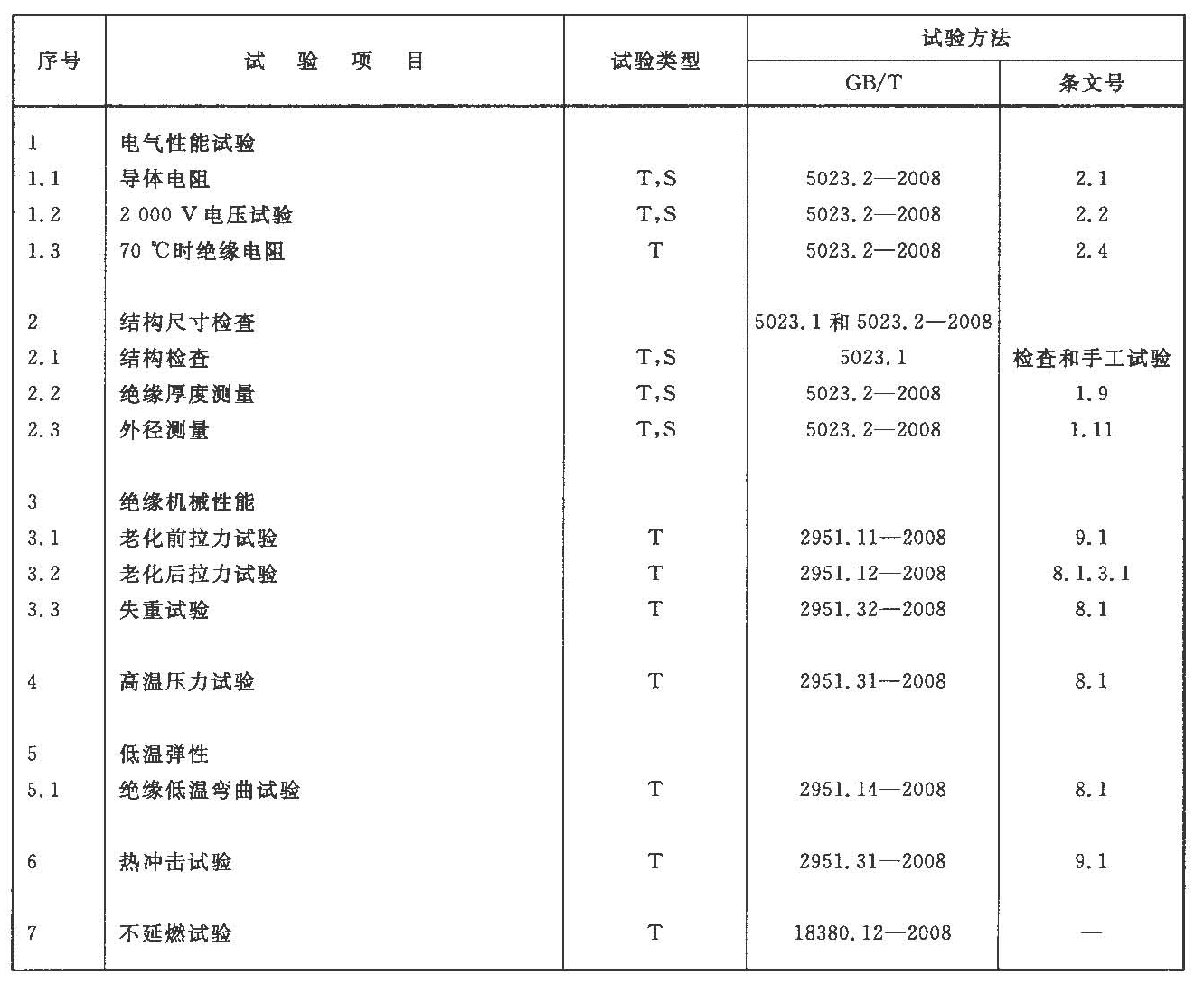

表8 60227 IEC 06(RV)型電纜的試驗項目
6 內部布線用導體溫度為90℃的單芯實心導體無護套電纜
6.1 型號
60227 IEC 07(BV-90)。
6.2 額定電壓
300/500V。
6.4 試驗
應按表10規定的檢測和試驗，檢查是否符合6.3的要求。
6.5 使用導則
在正常使用時，導體最高溫度為90℃。
在電纜的使用環境可防止熱塑流動和允許減小絕緣電阻的情況下，能連續在90℃使用的PVC混合物，在縮短總工作時間的前提下，其工作溫度可提高至105℃。
注：其他導則正在考慮中。

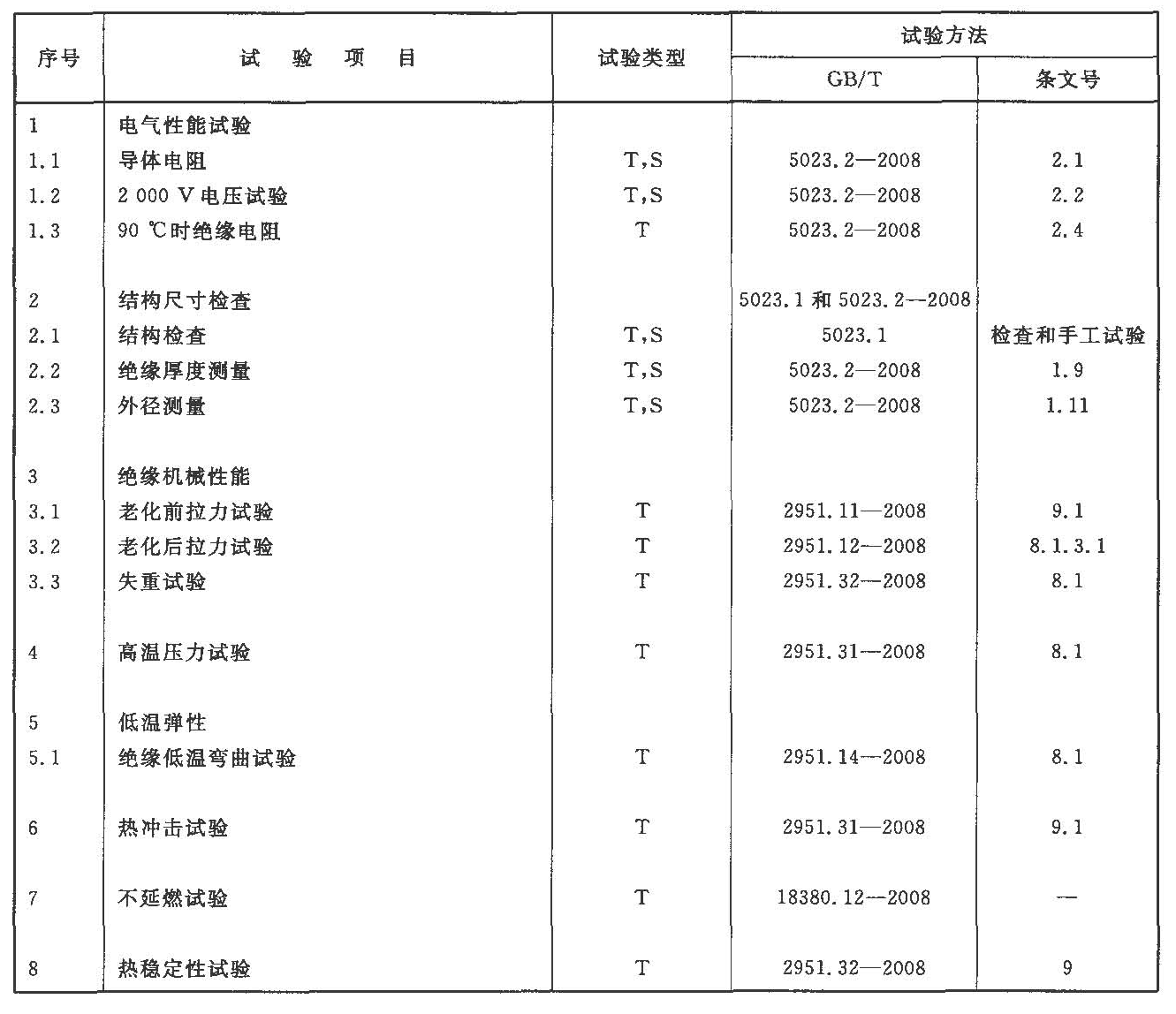

表10 60227 IEC 07(BV-90)型電纜的試驗項目
表10(續)
7 內部布線用導體溫度為90℃的單芯軟導體無護套電纜
7.1 型號
60227 IEC 08(RV-90)。
7.2 額定電壓
300/500V。
7.4 試驗
應按表12規定的檢測和試驗，檢查是否符合7.3的要求。
7.5 使用導則
在正常使用時，導體最高溫度為90℃。
在電纜的使用環境可防止熱塑流動和允許減小絕緣電阻的情況下，能連續在90℃使用的PVC混合物，在縮短總工作時間的前提下，其工作溫度可提高至105℃。
注：其他導則正在考慮中。

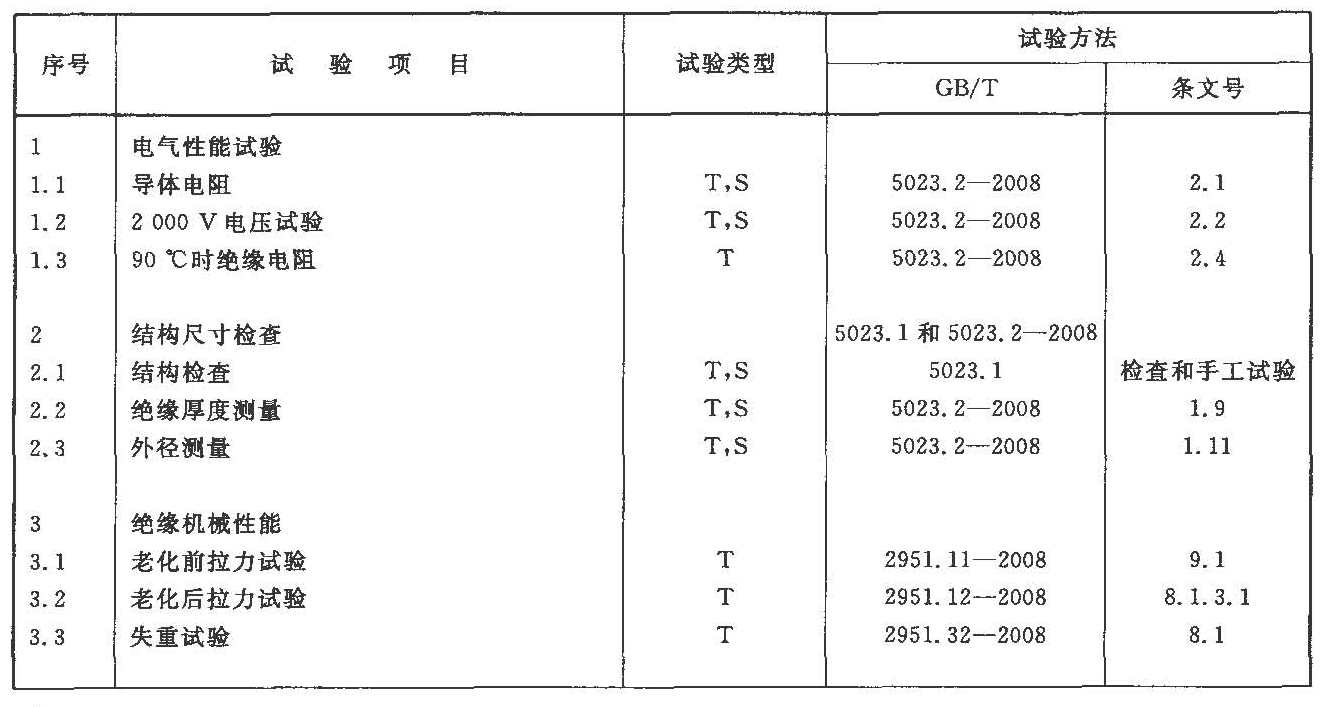

表12 60227 IEC 08(RV-90)型電纜的試驗項目
