GB/T 50622-2010 用戶電話交換系統工程設計規范 （完整版）
1 總 則
1.0.1 為使用戶電話交換系統工程設計做到技術先進、經濟合理、安全適用、節能節材、可持續發展，保障用戶電話交換系統建設，制定本規范。
1.0.2 本規范適用于新建、改建、擴建用戶電話交換系統、調度系統、會議電話系統和呼叫中心工程設計。
1.0.3 工程設計應采用相關行業主管部門批準入網的用戶電話交換設備、調度電話設備、會議電話設備、呼叫中心設備。
1.0.4 用戶電話交換系統工程設計除應符合本規范外，尚應符合國家現行有關標準的規定，
2 術語和代號
2.2 代 號
BHCA——忙時呼叫次數；
BID——半自動呼入；
CTI——計算機電信集成技術；
DDN——數字?jǐn)?shù)據網；
DID——直接呼入；
DOD——直接呼出；
DSS1——數字用戶信令1；
DTMF——雙音多頻；
E-mail——電子郵件；
FTP——文件傳送協議；
FR——幀中繼；
IAD——綜合接入網關；
IP——互聯網協議；
IP PBX——IP用戶電話交換機；
ISDN——綜合業務數字網；
ISPBX——ISDN用戶電話交換機；
IVR——交互式語音應答系統；
NAT——網絡地址轉換；
PAMA——專用自動通話計費系統；
PBX——用戶電話交換機；
PC——個人計算機；
PCM——脈沖編碼調制；
PHS——個人通信接入系統；
PSTN——公共電話交換網；
Presence——呈現；
SBC——會話邊界控制器；
SDH——同步數字系列；
SIP——初始會話協議；
SNMP——簡單網絡管理協議；
Telnet——遠程登錄；
UPS——不間斷電源系統：
VPN——虛擬專用網；
Web——萬維網；
WAP——無線應用協議。
3 系統類型及組成
4 組網及中繼方式
5 業務性能與系統功能
6 信令與接口
7 中繼電路與帶寬計算
8 設備配置
8.0.1 用戶電話交換機應按滿足近期業務需求配置，預留一定冗余。并應符合下列規定：
1 設備容量應按預測的用戶線容量并考慮設備90%的實裝率，取整后確定。
2 設備處理機忙時呼叫處理次數(BHCA)應按下式計算，并應符合下列規定：
BHCA(次／小時)＝用戶線×每線話務量/平均占用時長(s/次)×3600(s/小時) (8.0.1)

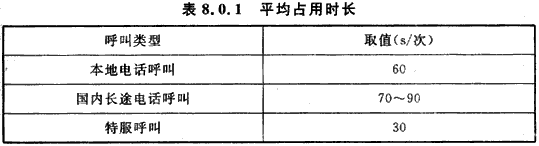

1)平均占用時長應按現網統計數據確定，當現網統計數據不易獲取時，平均占用時長可按表8.0.1的規定確定。
2)當話務量超負荷20％，計算公用設備時，所依據的呼叫次數應按額定負荷時的呼叫次數的1.5倍計算。
3 中繼電路板配置應按中繼電路數量和中繼電路板提供的端口數量確定，并考慮一定的備份端口。
4 ISPBX交換機的ISDN終端容量不宜超過2000門。
8.0.2 調度系統容量應按滿足遠期發展規劃的需要。當遠期發展規劃不易確定時，可按近期用戶線，結合同類企業發展特點，留有10％～30％的冗余。
8.0.3 會議電話系統容量應按滿足遠期發展規劃的需要。當遠期發展規劃不易確定時，可按近期用戶線，結合同類企業發展特點，留有10％～20％的冗余。
8.0.4 呼叫中心應按接入用戶數、電話交換機陣列和受理用戶數取定坐席數和中繼線數。
9 編號及IP地址
10 網絡管理
10.0.1 專網內各通信系統應設置網絡管理系統，對設備性能、設備配置、故障告警、安全管理和系統網絡結構進行管理，應符合下列規定：
1 支持遠程查詢設備運行狀態、遠程啟動和遠程配置管理等功能。
2 支持故障告警功能，并支持以聲、光、短信等多種形式提示。
3 支持用戶權限分級和口令設置。
4 支持話務統計功能。
5 支持在線和離線方式下局?jǐn)?shù)據增加、刪除和修改功能，并支持在線增加、刪除和修改局?jǐn)?shù)據不影響系統正常運行。
6 支持對所有操作維護、訪問等進行記錄并生成日志。
7 支持圖形顯示功能。
8 支持用戶數據備份功能。
9 支持網管數據打印功能。
10 支持對設備安裝場地的環境條件、安全設施、電源供給等系統進行集中監測和控制。
10.0.2 網絡管理系統應支持多種接口和協議，并應符合下列規定：
1 用戶電話交換系統可采用RS-232C、RS-449、V.24、V.35或以太網接口方式接入網絡管理系統。
2 用戶電話交換系統與網絡管理系統間采用數字中繼相連時，傳輸速率可為64kbit／s×N。
3 網管系統可采用SNMP、Q3、Telnet、FTP、Web協議及接入方式。
11 計費系統
12 傳輸指標及同步
13 電源系統設計
14 機房選址、設計、環境與設備安裝要求
15 接地與防護
15.0.1 機房應采用共用接地系統，機房內應做等電位聯結端子板，機房內接地系統應符合現行行業標準《通信局(站)防雷與接地工程設計規范》YD 5098的有關規定。
15.0.2 交換設備接地電阻值不宜大于4Ω，也可按設備要求確定。
15.0.3 機柜等應可靠接地，當接入等電位聯結網格時，等電位聯結導體截面積不宜小于6mm2，并應采用兩根不同長度的等電位聯結導體就近與等電位聯結網格連接；當接入機房接地匯集排時，等電位聯結導體截面積不宜小于16mm2，當接入大樓總等電位接地端子時，等電位聯結導體截面積不宜小于25mm2。
15.0.4 公用電話網接口端局至用戶電話交換機的用戶電纜進入配線架時，配線架上應加裝防雷電保護器。
