GB 50172-2012 電氣裝置安裝工程 蓄電池施工及驗收規范 （完整版）
[建設標準 - 電氣]
發表于：2022-09-12 13:14:53
收藏
前言
GB 50172-2012 電氣裝置安裝工程 蓄電池施工及驗收規范 （完整版）
詳情
1 總 則
1.0.1 為保證蓄電池組安裝工程的施工質量，促進工程施工技術水平的提高，確保蓄電池組的安全運行，制定本規范。
1.0.2 本規范適用于電壓為12V及以上，容量為25A·h及以上的閥控式密封鉛酸蓄電池組和容量為10A·h及以上的鎘鎳堿性蓄電池組安裝工程的施工與質量驗收。
1.0.3 蓄電池組安裝工程的施工與質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
C10——10h率額定容量(A·h)；
C5——5h率額定容量(A·h)；
I10——10h率放電電流(A)。
3 基本規定
3.0.1 蓄電池組的安裝應按已批準的設計圖紙及產品技術文件的要求進行施工。
3.0.2 蓄電池在運輸過程中，應輕搬輕放，不得有強烈沖擊和振動，不得倒置、重壓和日曬雨淋。
3.0.3 蓄電池到達現場后，應進行驗收檢查，并應符合下列規定：
1 包裝及密封應良好。
2 應開箱檢查清點，型號、規格應符合設計要求，附件應齊全，元件應無損壞。
3 產品的技術文件應齊全。
4 按本規范要求外觀檢查應合格。
3.0.4 蓄電池到達現場后，應在產品規定的有效保管期限內進行安裝及充電。不立即安裝時，其保管應符合下列規定：
1 酸性和堿性蓄電池不得存放在同一室內。
2 蓄電池不得倒置，開箱后不得重疊存放。
3 蓄電池應存放在清潔、干燥、通風良好的室內，應避免陽光直射；存放中，嚴禁短路、受潮，并應定期清除灰塵。
4 閥控式密封鉛酸蓄電池宜在5℃～40℃的環境溫度，相對濕度低于80％的環境下存放；鎘鎳堿性蓄電池宜在－5℃～35℃的環境溫度，相對濕度低于75％的環境下存放。蓄電池從出廠之日起到安裝后的初始充電時間超過六個月時，應采取充電措施。
3.0.5 蓄電池施工應制定安全技術措施。
3.0.6 蓄電池室的建筑工程應符合下列規定：
1 與蓄電池安裝有關的建筑物的建筑工程質量應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定。當設備及設計有特殊要求時，尚應符合其要求。
2 蓄電池安裝前，建筑工程及其輔助設施應按設計要求全部完成，并應驗收合格。
3.0.7 蓄電池室應采用防爆型燈具、通風電機，室內照明線應采用穿管暗敷，室內不得裝設開關和插座。
3.0.8 蓄電池直流電源柜訂貨技術要求、試驗方法、包裝及貯運條件，應符合現行行業標準《電力系統直流電源柜訂貨技術條件》DL/T 459的有關規定。盤、柜安裝應符合現行國家標準《電氣裝置安裝工程 盤、柜及二次回路接線施工及驗收規范》GB 50171的有關規定。
4 閥控式密封鉛酸蓄電池組
5 鎘鎳堿性蓄電池組
6 質量驗收
6.0.1 在驗收時，應按下列規定進行檢查：
1 蓄電池室的建筑工程及其輔助設施應符合設計要求，照明燈具和開關的形式及裝設位置應符合設計要求。
2 蓄電池安裝位置應符合設計要求。蓄電池組應排列整齊，間距應均勻，應平穩牢固。
3 蓄電池間連接條應排列整齊，螺栓應緊固、齊全，極性標識應正確、清晰。
4 蓄電池組每個蓄電池的順序編號應正確，外殼應清潔，液面應正常。
5 蓄電池組的充、放電結果應合格，其端電壓、放電容量、放電倍率應符合產品技術文件的要求。
6 蓄電池組的絕緣應良好，絕緣電阻不應小于0.5MΩ。
6.0.2 在驗收時，應提交下列技術文件：
1 設計變更的證明文件。
2 制造廠提供的產品說明書、裝箱單、試驗記錄、合格證明文件等。
3 充、放電記錄及曲線，質量驗收資料。
4 材質化驗報告。
5 備品、備件、專用工具及測試儀器清單。
附錄A 氫氧化鉀技術條件
附錄A 氫氧化鉀技術條件

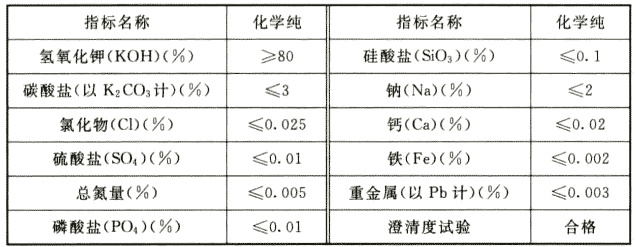

表A 氫氧化鉀技術條件
附錄B 堿性蓄電池用電解液標準
附錄B 堿性蓄電池用電解液標準

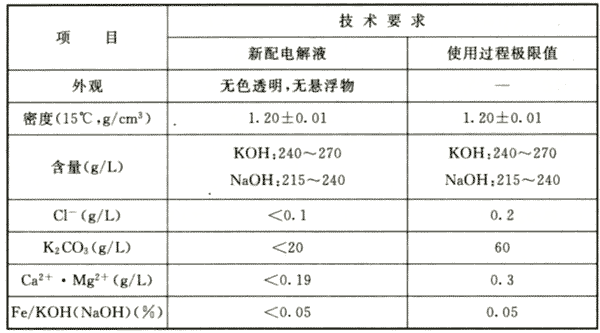

表B 堿性蓄電池用電解液標準
