GB/T 14197-2012 音頻、視頻和視聽系統互連的優選配接值 （完整版）
1 范圍
1.1 范圍
本標準規定了音頻、視頻和視聽系統設備模擬信號互連時電的配接值。
本標準適用于廣播和類似用途的音頻信號（不含視頻信號）。
本標準不包含IEC 60807-9中描述的使用21針連接器的互連。
本標準不適用于車載設備的配接值。
關于數字信號的互連，請參照IEC 60958。
注：圖1中通過圖示給出了可能存在的互連和相關的條款。
1.2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 4728（所有部分） 電氣簡圖用圖形符號（IEC 60617（所有部分））
GB/T 5465.2-2000 電氣設備用圖形符號 第2部分：圖形符號（IEC 60417：1973，IDT）
GB/T 12060.3-2011 聲系統設備 第3部分：聲頻放大器測量方法（IEC 60268-3：2000，IDT）
GB/T 12060.4-2012 聲系統設備 第4部分：傳聲器測量方法（IEC 60268-4：2004，IDT）
GB/T 12060.5-2011 聲系統設備 第5部分：揚聲器主要性能測試方法（IEC 60268-5：2007，IDT）
GB 17286-2009 電氣設備電源特性標記 安全要求（IEC 61293：1994，IDT）
IEC 60027 電工技術中使用的設備上用的圖形符號（Letter symbols to be used in electrical technology）
IEC 60038：2002 標準電壓（Sandard voltages）
IEC 60050-723：1997 國際電工詞匯（IEV） 第723章:廣播:聲音，電視，數據（International Electrotechnical Vocabulary-Chapter 723：Broadcasting：Sound.Television，data）
IEC 60094-2：1994 磁帶錄放音系統 第2部分：校準帶（Magnetic tape sound recording and reproducing systems-Part 2：Calibration tapes）
IEC 60107-6：1989 電視廣播接收機在非標準廣播信號條件下的測量方法（Recommended methods of measurement on receivers for television broadcast transmissions-Part 6：Measurements under conditions different from broadcast signal standards）
IEC 60268-7：1996 聲系統設備 第7部分：頭戴耳機測量方法（Sound system equipment-Part 7：Headphones and earphones）
IEC 60268-11：1987 聲系統設備 第11部分：聲系統設備互連用連接器的應用（Sound system equipment-Part 11：Application of connectors for the interconnection of sound system components）
IEC 60268-12：1987 廣播及類似聲系統用連接器的應用（Sound system equipment-Part 12：Application of connectors for broadcast and similar use）
ISO/IEC 62382-9：1995 信息技術詞匯 第9部分：數據通信（Information technology vocabulary-Part 9：Data communication）
IEC 60807-9：1993頻率低于3MHz的矩形連接器 第9部分：環形電視連接器（Rectangular connectors for frequencies below 3MHz-Part 9：Detail specification for a range of peritelevision conectors）
IEC 60958：1989 數字音頻接口（（所有部分）Digital audio interface）
ITU-R BT.470-4：1995 電視系統（Television systems）
2 一般條件和定義
2.1 一般條件
除非另作說明，所有電壓為均方根值。
除非另作說明，音頻電路阻抗在20Hz～20kHz頻率范圍內有效。
3 電源
3.1 交流電源電壓和頻率
交流電源電壓和頻率見IEC 60038：2002。
對于特殊用途，例如船載和機載，采用其他電壓和/或頻率及其允差，須經制造商與用戶協商同意。
3.2 直流電源電壓
直流電源電壓和允差在表1中給出。在給出的極限電壓下，設備應能工作，但是不需要滿足全部指標。

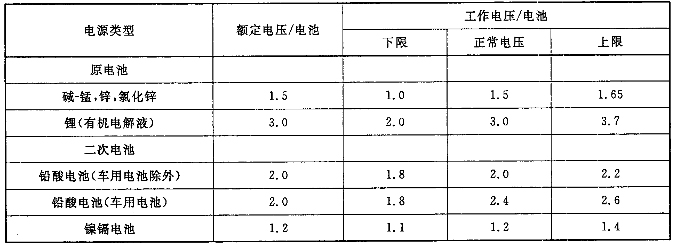

表1 直流電源電壓和允差單位為伏特
3.3 傳聲器饋電電源
見7.3、7.4和7.5
4 互連
4.1 連接
信號電纜應具有合適的電性能，以允許信號在系統各部分之間傳遞而沒有不可接受的損耗。
注：不可接受的損耗程度取決于系統的規范和其他標準（如那些考慮了電磁兼容性的）要求。
4.1.1 電纜特性
必須考慮下列電纜特性。
4.1.1.1 導線電阻
與揚聲器連接時導線的電阻小于負載阻抗的百分之一通常是可以接受的。在其他應用情況下，小于負載阻抗值的十分之一是可以接受的。
注：因此可能要求長電纜導線的橫截面積比短電纜的大。
4.1.1.2 絕緣阻抗
50MΩ的絕緣阻抗通常是可以接受的。
4.1.1.3 導線的電感
這通常僅對于非常長的電纜是重要的。
由于可接受值的變化范圍很大，難以給出一般性指導。在沒有特殊要求的情況下，感抗不應超過負載在最高工作頻率時的負載阻抗的三分之一。
注1：絕緣單芯導線（此類用途的電纜通常具有典型的長度/直徑比）的電感大約為2μH/m.
注2：該要求可確保在最高工作頻率時衰減約小于1dB。
4.1.1.4 導線間的電容
由于可接受值的變化范圍很大，難以給出一般性指導。對于傳輸不同音頻信號的導線，在沒有特殊要求的情況下，其容抗應超過在最高工作頻率時的負載阻抗的1000倍。
注：該要求可確保當兩個導線傳輸?shù)男盘?hào)大小相近時其相對串音約為－60dB。
4.1.1.5 由導線到屏蔽層的電容
由于可接受值的變化范圍很大，難以給出一般性指導。在沒有特殊要求的情況下，其容抗應超過在最高工作頻率下源阻抗值的3倍。
注：該要求確保在最高工作頻率的衰減約小于1dB。
4.1.1.6 特性阻抗
這通常僅對高頻信號（如IEC 60958所對應的數字信號）來說是重要的。
4.1.1.7 屏蔽層的連續性
在某些應用場合，屏蔽層必須接至電纜兩端的連接器上。在其他場合（如消除回路電流），屏蔽層只需連接到電纜的一端。電纜和連接器組合最好應標明應用于哪種特殊情況。
信號電纜和連接器的屏蔽層不應當用作預防偶然的電脈沖的安全接地防護手段。
4.1.1.8 屏蔽層的有效性
使用屏蔽層是為了降低電磁干擾所產生的有害的影響。比如：
a） 降低同一電纜不同導線之間的串音；
b） 降低來自電纜的有害信號的發射；
c） 保持經電纜輸入的外部信號的抗擾度。
注：這些特性是相關的，僅在一個方面有良好的性能并不能保證在另一個方面也有良好的性能。
4.2 導線
系統內使用的導線，應按照1.2給出的引用標準。
5 標志和標志用符號
5.1 標志
終端和控制器的標志應充分地給出關于其功能、特性和極性的信息。
標志必須配合用戶手冊所給的信息使用戶可以足夠精確地調整控制器并確定其位置。
5.2 標志用符號
標志用符號宜由字符、符號、數字和顏色等國際上可以理解的記號組成。按照IEC 60027，GB/T 5465.2-2000，CB/T 4728和GB 17285-2009。
沒有包含于上述標準中的標志用符號必須在用戶手冊上詳細說明。
6 電配接值
6.1 一般用途的輸入/輸出
在設備的設計中為了保持最大的使用靈活性及兼容性，所有一般用途的設備的輸入和源設備的輸出應具有相同的規范，即稱為“一般用途的輸入/輸出”。
為了簡化操作，制造商可以有選擇地標志出一部分或全部用途的輸入/輸出，例如標志出調諧器、磁帶錄音機或輔助輸入的音頻信號的一般用途輸入/輸出，但所有這些輸入/輸出的特性應完全一致。
6.2 一般用途的音頻輸入/輸出
一般用途的音頻輸入/輸出值在表2及附注中給出。

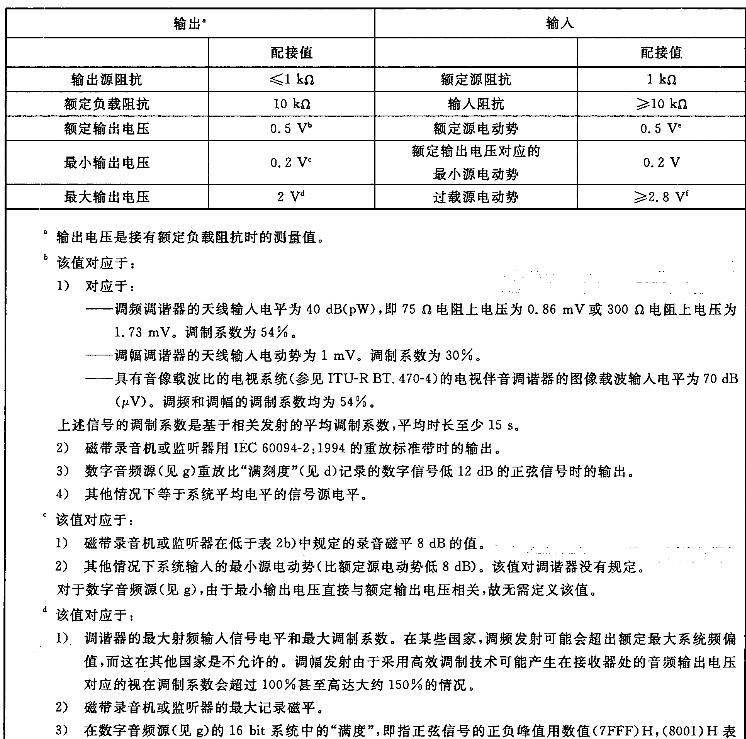

表2 一般用途音頻信號的配接值

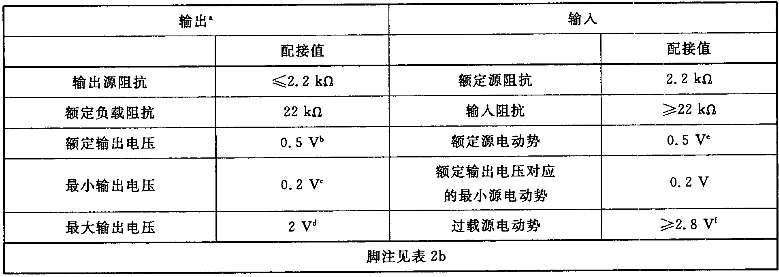

表2a）一般用途消費類設備的音頻信號專用接口的配接值

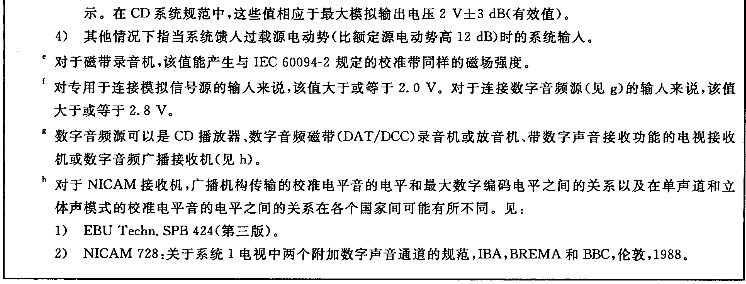

表2b）一般用途音頻信號專業（非廣播類）接口及有音視頻信號共用的導線或電纜的消費類設備接口的配接值
6.3 一般用途的視頻輸入/輸出
一般用途的視頻輸入/輸出值在表3及附注中給出。

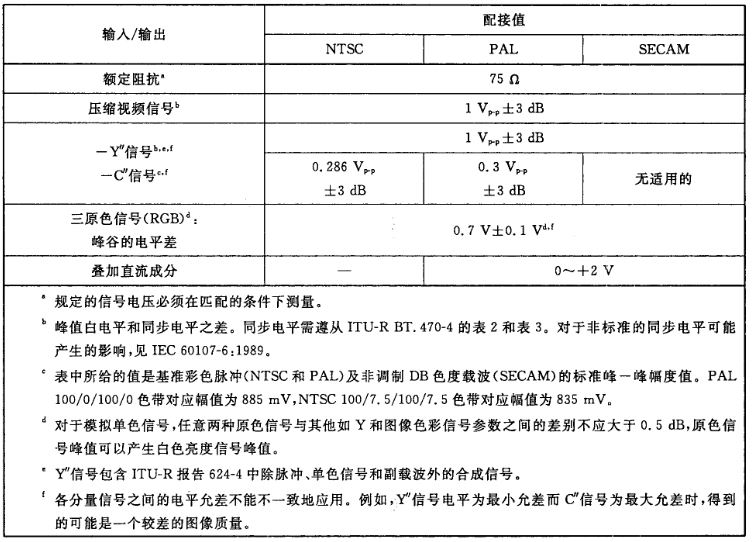

表3 一般用途視頻信號配接值
7 傳聲器和放大器的配接
7.1 傳聲器（不包括壓電式）
傳聲器和放大器的配接在表4中給出。

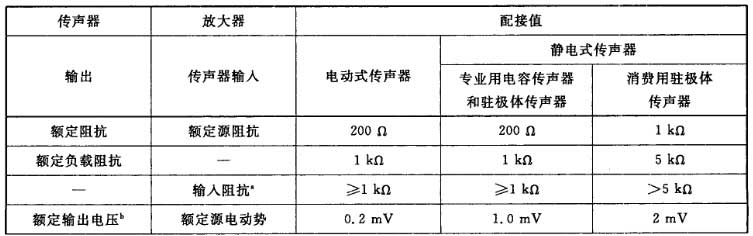

表4 傳聲器和放大器的配接值

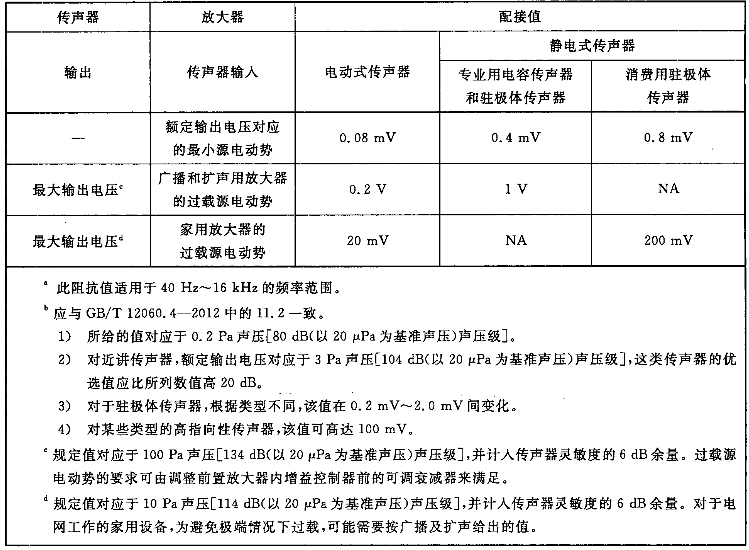

表4（續）
7.2 內裝放大器的傳聲器
這類傳聲器可配備有可調衰減器或電增益控制電路。
輸出特性應當與適當類型傳聲器的優選值或音頻設備的一般用途輸入/輸出的優選值相一致（見6.2）。

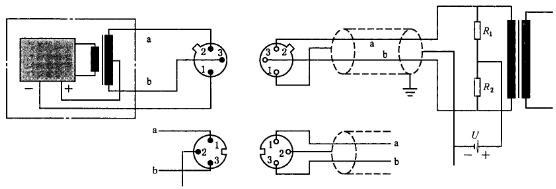

7.3 通過隔離導線饋給駐極體傳聲器的供電電源
電源電壓U＝1.5 V～12 V。
當使用IEC 60268-11：1987給定的130-9 IEC-20/21連接器時，應滿足此要求。
7.6 音頻電壓極性
當傳聲器膜片向內運動（正的瞬時聲壓）時，根據GB/T 15212，應在導線的插腳2（相對插腳3）產生一個瞬時正電壓；或者根據IEC 60268-11：1987，應在導線的插腳1（相對插腳3）產生一個瞬時正電壓。
8 唱盤(拾音器)和放大器的配接
8 唱盤（拾音器）和放大器的配接
唱盤和放大器的配接值在表5中給出。

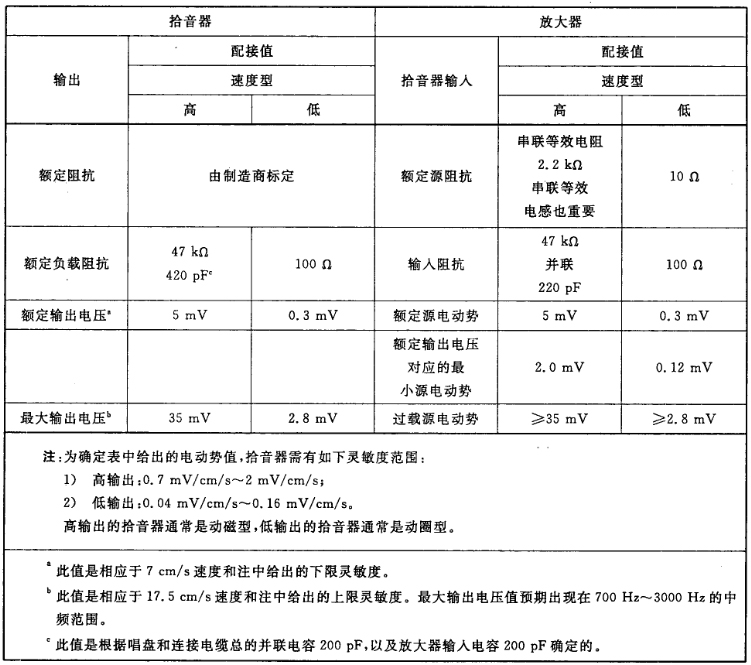

表5 模擬唱盤和放大器的配接值
9 揚聲器和放大器的配接
9.1 單個單元的揚聲器
單個揚聲器的額定阻抗的優選值如下：4Ω 、8Ω 和16Ω 。
9.4 聲壓極性
根據IEC 60268-11：1987，當連接器插腳1相對插腳2有一個瞬時正電壓時，應使揚聲器振膜產生向外的運動（正的瞬時聲壓）。
10 頭戴耳機和放大器的配接
10 頭戴耳機和放大器的配接
在給定音量控制器設定值的前提下，放大器輸出旨在使一個頭戴耳機產生盡可能恒定的聲壓級，而與頭戴耳機的阻抗在8Ω～2000Ω之間的任何值無關。配接值按表8的規定。
配接單元配置的靜電式頭戴耳機同樣也應遵從這個規定，其他類型的靜電式頭戴耳機則不包含在此標準內。

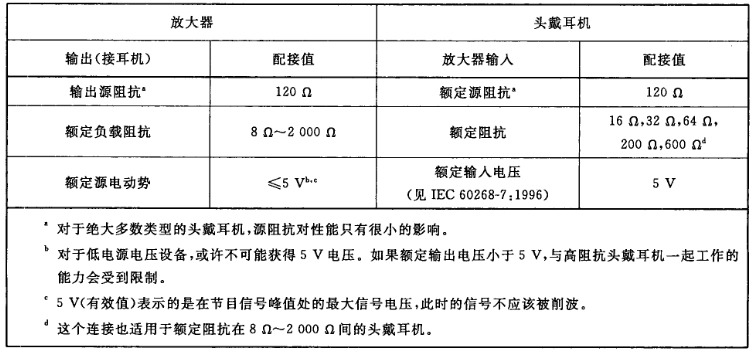

表8 頭戴耳機和放大器的通用配接值
11 放大器與放大器的配接
11.1 一般用途及擴聲用前置放大器和功率放大器
前置放大器和功率放大器的配接值按表9的規定。

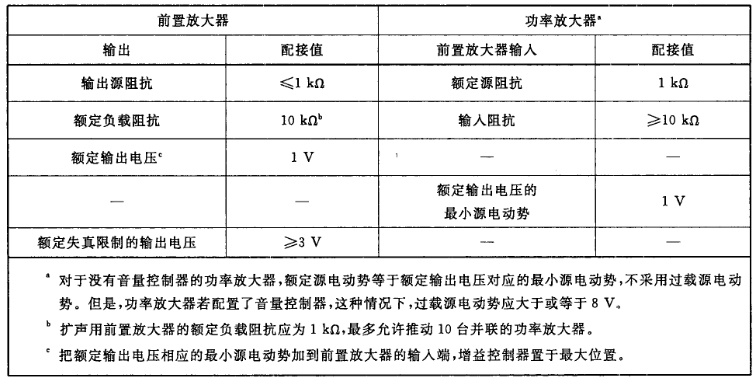

表9 前置放大器和功率放大器的配接值
11.2 廣播和類似用途的線路放大器
廣播和類似用途的線路放大器的配接值按表10的規定。

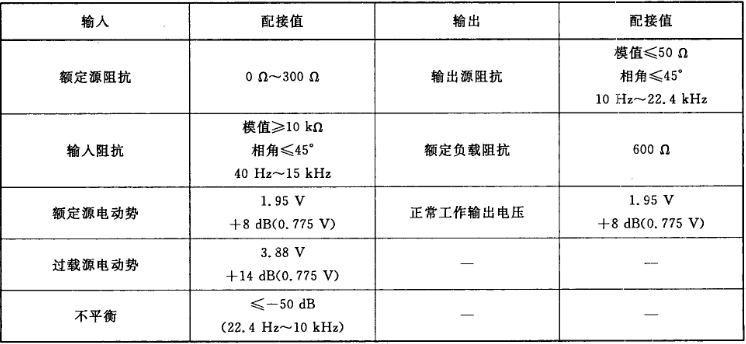

表10 廣播和類似用途的線路放大器的配接值
圖1 視聽互連圖
圖2 幻像供電系統舉例
表11 幻像供電系統的要求值

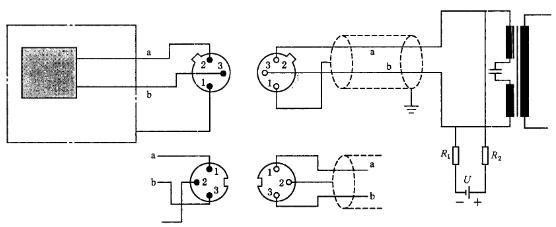

圖3 A-B供電系統舉例

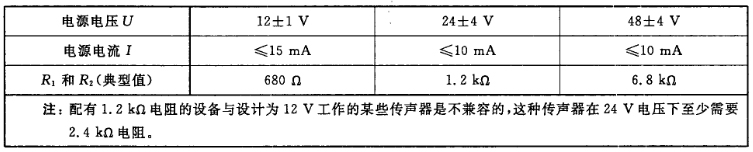

表12 A-B供電系統的要求值
