GB 50257-2014 電氣裝置安裝工程 爆炸和火災危險環境電氣裝置施工及驗收規范 （完整版）
1 總 則
1.0.1 為保證爆炸和火災危險環境的電氣裝置的施工安裝質量，促進施工安裝技術的進步，確保爆炸和火災危險環境中設備的安全運行，保證國家和人民生命財產的安全，制定本規范。
1.0.2 本規范適用于在生產、加工、處理、轉運或貯存過程中出現或可能出現氣體、蒸氣、粉塵、纖維爆炸性混合物和火災危險物質環境的電氣裝置安裝工程的施工及驗收。
1.0.3 本規范不適用于下列環境的電氣裝置安裝工程的施工及驗收：
1 礦井井下；
2 制造、使用、貯存火藥、炸藥、起爆藥、引信及火工品生產等的環境；
3 利用電能進行生產并與生產工藝過程直接關聯的電解、電鍍等電氣裝置區域；
4 使用強氧化劑以及不用外來點火源就能自行起火的物質的環境；
5 水、陸、空交通運輸工具及海上和陸地油井平臺；
6 核電廠的核島；
7 以加味天然氣作燃料進行采暖、空調、烹飪、洗衣以及類似的管線系統；
8 醫療室內；
9 災難性事故。
1.0.4 爆炸和火災危險環境的電氣裝置的施工及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 爆炸性環境 explosive atmosphere
在大氣條件下，可燃性物質以氣體、蒸氣、粉塵、薄霧、纖維或飛絮的形式與空氣形成的混合物，被點燃后，能夠保持燃燒自行傳播的環境。
2.0.2 爆炸性粉塵環境 explosive dust atmosphere
在大氣條件下，可燃性物質以粉塵、纖維或飛絮的形式與空氣形成的混合物，被點燃后，能夠保持燃燒自行傳播的環境。
2.0.3 爆炸性氣體環境 explosive gas atmosphere
在大氣條件下，可燃性物質以氣體或蒸氣的形式與空氣形成的混合物，被點燃后，能夠保持燃燒自行傳播的環境。
2.0.4 危險區域 hazardous area
爆炸混合物出現或預期可能出現的數量達到足以要求對電氣設備的結構、安裝和使用采取預防措施的區域。
2.0.5 0區 zone 0
連續出現或長期出現爆炸性氣體混合物的環境。
2.0.6 1區 zone 1
正常運行時可能出現爆炸性氣體混合物的環境。
2.0.7 2區 zone 2
正常運行時不太可能出現爆炸性氣體混合物的環境，或即使出現，也僅是短時存在的爆炸性氣體混合物的環境。
2.0.8 20區 zone 20
空氣中可燃性粉塵云持續地或長期地或頻繁地出現于爆炸性環境的區域。
2.0.9 21區 zone 21
正常運行時，空氣中的可燃性粉塵云很可能偶爾出現于爆炸性環境的區域。
2.0.10 22區 zone 22
正常運行時，空氣中的可燃性粉塵云一般不可能出現于爆炸性粉塵環境中的區域，即使出現，持續時間也是短暫的。
2.0.11 防爆型式 type of protection
為防止點燃周圍爆炸性環境而對電氣設備采取各種特定措施。
2.0.12 本質安全型“i” intrinsic safety“i”
一種防爆型式，將暴露于爆炸性氣體環境中設備內部和互連導線內的電氣能量限制到低于可能由火花或熱效應引起點燃的程度。
2.0.13 本質安全電路 intrinsically-safe circuit
正常工作和規定的故障條件下，產生的任何電火花或任何熱效應均不能點燃規定的爆炸性氣體環境的電路。
2.0.14 本質安全電氣設備 intrinsically-safe electrical appa-ratus
內部的所有電路都是本質安全電路的電氣設備。
2.0.15 關聯電氣設備 associated electrical apparatus
裝有本質安全電路和非本質安全電路，且結構使非本質安全電路不能對本質安全電路產生不利影響的電氣設備。
2.0.16 正壓外殼型“P” pressurization“P”
一種防爆型式，通過保持外殼內部或房間內保護氣體的壓力高于外部大氣壓力，以阻止外部爆炸性氣體進入的型式。
2.0.17 油浸型“o” oil immersion“o”
一種防爆型式，將電氣設備或電氣設備部件浸在保護液中，使設備不能夠點燃液面上或外殼外面的爆炸性氣體。
2.0.18 “n”型電氣設備 type of protection“n”
一種防爆型式，該防爆型式的電氣設備，在正常運行時和本部分規定的一些異常條件下，不能點燃周圍爆炸性氣體。
2.0.19 隔爆外殼“d” flameproof enclosure“d”
電氣設備的一種防爆型式，其外殼能夠承受通過外殼任何接合面或結構間隙進入外殼內部的爆炸性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性氣體環境的點燃。
2.0.20 增安型“e” increased safety“e”
電氣設備的一種防爆型式，即對電氣設備采取一些附加措施，以提高其安全程度，防止在正常運行或規定的異常條件下產生危險溫度、電弧和火花的可能性。
注：1 這種保護形式用“e”表示，附加的措施是那些符合本部分要求的措施。
2 增安型“e”的定義不包括在正常運行情況下產生火花或電弧的設備。
3 基本規定
3.0.1 爆炸和火災危險環境的電氣裝置的安裝，應按已批準的設計文件進行施工。
3.0.2 設備和器材的運輸、保管，應符合產品技術文件的要求。
3.0.3 采用的設備和器材，應有合格證件。設備應有銘牌，防爆電氣設備應有防爆標志。
3.0.4 設備和器材到達現場后，應進行驗收檢查，并應符合下列規定：
1 包裝及密封應良好；
2 開箱檢查清點，其型號、規格和防爆標志，應符合設計要求，附件、配件、備件應完好齊全；
3 產品的技術文件應齊全；
4 防爆電氣設備的銘牌中，應標有國家檢驗單位頒發的“防爆合格證號”；
5 設備外觀檢查應無損傷、無腐蝕、無受潮。
3.0.5 施工安全技術措施，應符合本規范及產品的技術文件的要求。在擴建、改建工程中，應遵守生產廠安全生產(運行)規程中與施工有關的安全規定。對重要工序，應事先制訂專項安全技術措施和施工作業指導書。
3.0.6 與爆炸和火災危險環境電氣裝置安裝工程有關的建筑工程施工，應符合下列規定：
1 建筑物、構筑物的工程質量，應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的有關規定。當設備或設計有特殊要求時，尚應符合其特殊要求。
2 設備安裝前，建筑工程應具備下列條件：
1)基礎、構架應符合設計要求，并驗收合格；
2)室內地面基礎應施工完畢，并在墻上標出地面標高；
3)預埋件、預留孔應符合設計要求，預埋的電氣管路不得遺漏、堵塞，預埋件應牢固；
4)有可能損壞或嚴重污染電氣裝置的抹面及裝飾工程應全部結束；
5)場地應清理干凈；
6)門窗應安裝完畢。
3 爆炸和火災危險環境電氣裝置安裝完畢，投入運行前，建筑安裝工程應符合下列規定：
1)缺陷修補及裝飾工程應結束；
2)二次灌漿和抹面工作應結束；
3)防爆通風系統和易爆物泄漏控制應符合設計要求并運行合格；
4)受電后無法進行的和影響運行安全的工程應施工完畢，并驗收合格；
5)建筑照明應交付使用。
3.0.7 設備安裝用的緊固件，除地腳螺栓外，鐵制緊固件及支架應采用鍍鋅制品。
3.0.8 爆炸性氣體環境、爆炸性粉塵環境和火災危險環境的分區，應符合現行國家標準《爆炸危險環境電力裝置設計規范》GB 50058和《建筑設計防火規范》GB 50016的有關規定。
3.0.9 防爆電氣設備的類型、級別、組別、環境條件以及特殊標志等，應符合設計要求。
3.0.10 防爆電氣設備應有“Ex”標志和標明防爆電氣設備的類型、級別、組別標志的銘牌，并應在銘牌上標明防爆合格證號。
4 防爆電氣設備的安裝
5 爆炸危險環境的電氣線路
6 火災危險環境的電氣裝置
7 接 地
8 工程交接驗收
8.0.1 防爆電氣設備在試運行中，尚應符合下列規定：
1 防爆電氣設備外殼的溫度不得超過規定值。
2 正壓外殼型“P”電氣設備的出風口，應無火花吹出。當降低風壓、氣壓時，微壓繼電器應可靠動作。
3 防爆電氣設備的保護裝置及聯鎖裝置，應動作正確、可靠。
8.0.2 工程竣工驗收時，尚應進行下列檢查：
1 防爆電氣設備的銘牌中，應標明防爆合格證號。防爆合格證編號后帶“U”或帶“X”標記的設備應符合產品技術文件的要求。
2 防爆電氣設備的類型、級別、組別，應符合設計要求，并應與危險區域的級別相適應。
3 防爆電氣設備的外殼，應無裂紋、損傷，油漆應完好。接線盒蓋應緊固，且固定螺栓及防松裝置應齊全。
4 防爆油浸型“o”電氣設備不得有滲油、漏油，其油面高度應符合要求。
5 正壓外殼型“P”電氣設備的通風、排氣系統應通暢，連接應正確，進口、出口安裝位置應符合要求。
6 電氣設備多余的進線口應按規定做好密封。
7 電氣線路中密封裝置的安裝應符合規定。
8 本質安全型“i”電氣設備的配線工程，其線路走向、高程應符合設計要求。
9 電氣裝置的接地、防靜電接線，應符合設計要求，接地應牢固、可靠。
8.0.3 在驗收時，應提交下列文件和資料：
1 設計變更文件；
2 制造廠提供的產品使用說明書、試驗記錄、合格證件及安裝圖紙等技術文件；
3 有關設備的安裝調試記錄；
4 正壓外殼型“P”電氣設備的風壓、氣壓等繼電保護裝置的調整記錄、電氣設備試運時外殼的最高溫度記錄和防靜電接地的接地電阻值的測試記錄等。
附錄A 防爆電氣設備裸露帶電部分之間及與金屬外殼之間的電氣間隙和爬電距離
A.0.1 增安型電氣設備不同電位的導電部件之間的最小電氣間隙和爬電距離，應符合表A.0.1的規定。

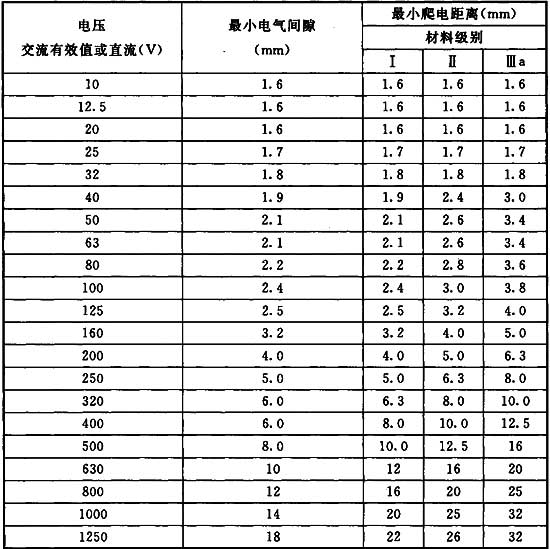

表A.0.1 增安型電氣設備不同電位的導電部件之間的最小電氣間隙和爬電距離
注：1 在確定爬電距離和電氣間隙要求的值時，為了認可常用額定電壓范圍，表中的電壓值可增加至表列數值的1.1倍；
2 對于電壓大于63V且小于或等于250V的螺口燈頭，Ⅰ級絕緣材料最小爬電距離和電氣間隙可為3mm；
3 表中的Ⅰ、Ⅱ、Ⅲa為絕緣材料相比漏電起痕指數分級，應符合現行國家標準《爆炸性環境 第1部分：設備 通用要求》GB 3836.1的有關規定。
A.0.2 “n”型電氣設備不同電位的導電部件之間的最小爬電距離、最小電氣間隙和間隔，應符合表A.0.2的規定。

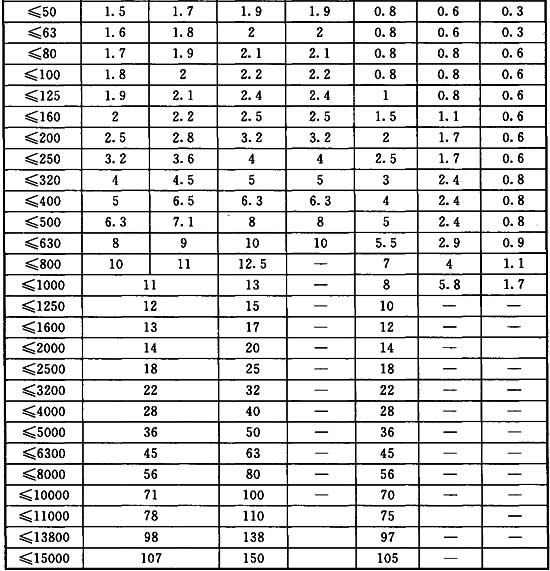

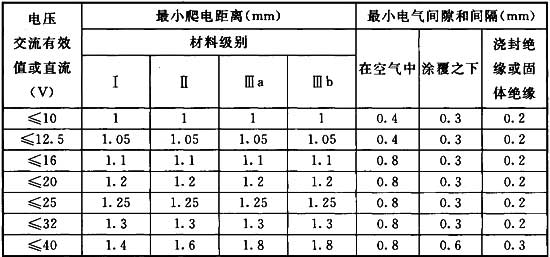

表A.0.2 “n”型電氣設備不同電位的導電部件之間的最小爬電距離、最小電氣間隙和間隔
注：1 對于1000V及以下的工作電壓，實際工作電壓可超過表中規定數值的10％；
2 爬電距離的數值源自現行國家標準《低壓系統內設備的絕緣配合 第1部分：原理、要求和試驗》GB／T 16935.1。800V及以下的爬電距離以3級污染為基礎，2000V和1000V之間的值以2級污染為基礎，其他數據用內插法或外推法得出。
A.0.3 本質安全電路與非本質安全電路裸露導體之間的電氣間隙和爬電距離，不得小于表A.0.3的規定值。

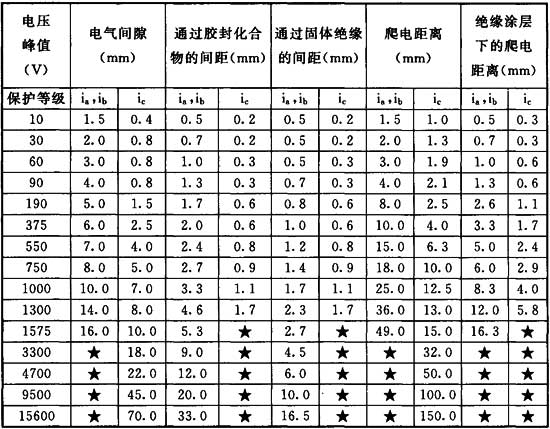

表A.0.3 本質安全電路與非本質安全電路裸露導體之間的電氣間隙和爬電距離
注：1 表中數值源自現行國家標準《爆炸性環境 第1部分：設備通用要求》GB 3836.4；
2 表中★表示目前沒有提出所有電壓的規定值。
