GB 14050-2008 系統接地的型式及安全技術要求 （完整版）
1 范圍
1 范圍
本標準規定了系統接地的型式及安全技術要求，其目的是保障人和設備的安全。
本標準適用于系統標稱電壓為交流220／380V的電網。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 4776-2008 電氣安全術語
GB 13955 剩余電流動作保護裝置安裝和運行
GB 16895.3-2004 建筑物電氣裝置第5-54部分 電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體(IEC 60364-5-54：2002，IDT)
3 術語和定義
3.1 電氣裝置
為達到一個或幾個特定目的的相關電氣設備的組合。
3.2 外露可導電部分
容易觸及的導電部分和雖不是帶電部分但在故障情況下可變?yōu)閹щ姷牟糠帧?span style="display:none">GB 14050-2008 系統接地的型式及安全技術要求 （完整版）
[GB／T 4776——2008，定義3.1.10]
3.3 外部可導電部分
不是電氣裝置組成部分，且易引入電位(通常是地電位)的導電部分。
[GB／T 4776——2008，定義3.1.11]
3.4 中性導體(N)
連接到系統中性點上并能提供傳輸電能的導體。
[GB／T 4776——2008，定義3.3.3.11]
3.5 保護導體(PE)
用于在故障情況下防止電擊所采用保護措施的導體。
[GB／T 4776——2008，定義3.3.3.10]
本標準指與下列任一部分作電氣連接的導體：
——外露可導電部分；
——外部可導電部分；
——總接地端子或主接地導體；
——接地極；
——電源接地點或人工中性點。
3.6 保護接地中性導體
同時具有保護接地導體和中性導體功能的導體。
[GB／T 4776——2008，定義3.3.3.13]
注：縮寫字母PEN是由保護導體符號PE和中性導體符號N組合而成的。
3.7 接地導體
用于在設備、裝置或系統給定點和接地極之間的電氣連接，并具有低阻抗的導體。
[GB／T 4776——2008，定義3.3.3.9]
3.8 接觸電壓
人體同時觸及的兩點之間意外出現的電壓。
[GB／T、4776——2008，定義3.2.4]
注1：按慣例，此術語僅用在與間接接觸保護有關的方面。
注2：在某些情況下，接觸電壓值可能受到觸及這些部分的人的阻抗的明顯影響。
3.9 預期接觸電壓
電氣裝置中發生阻抗可以忽略的故障時，可能出現的最高接觸電壓。
3.10 系統接地
系統電源側某一點(通常是中性點)的接地。
3.11 保護接地
為安全目的在設備、裝置或系統上設置的一點或多點接地。
[GB／T 4776——2008，定義3.3.2.3]
3.12 總等電位聯結
使各外露導體可導電部分和電氣裝置外可導電部分電位基本相等的電氣連接。
3.13 輔助等電位聯結
用導體直接連通兩個物體之間的導電部分，使其電位大致相等。
4 系統接地的型式
4.1 TN系統
電源端有一點直接接地，電氣裝置的外露可導電部分通過保護中性導體或保護導體連接到此接地點。
根據中性導體和保護導體的組合情況，TN系統的型式有以下三種：
a) TN-S系統：整個系統的中性導體和保護導體是分開的(見圖1)。

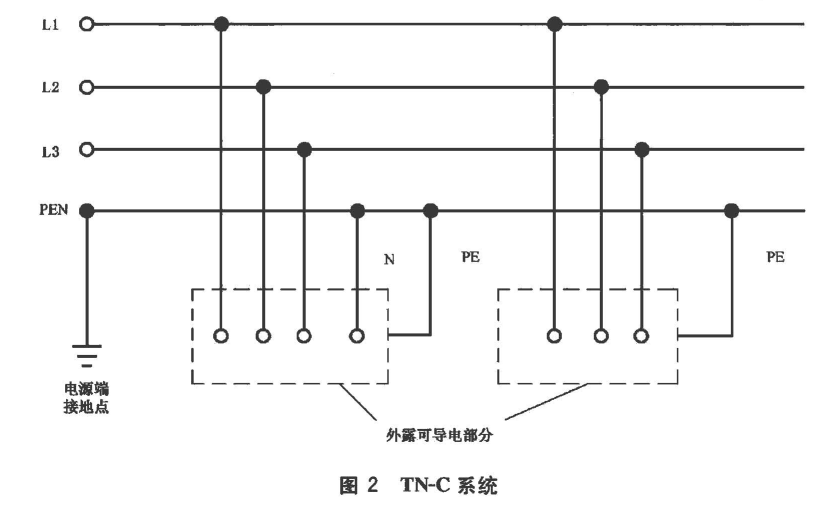

b) TN-C系統：整個系統的中性導體和保護導體是合一的(見圖2)。

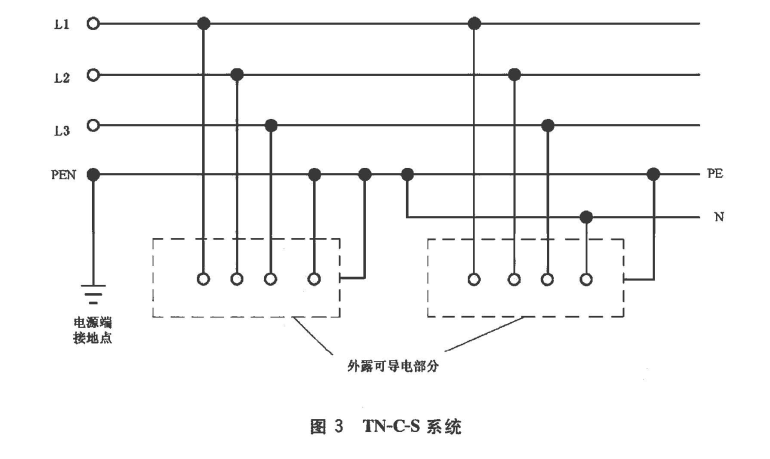

c) TN-C-S系統：系統中一部分線路的中性導體和保護導體是合一的(見圖3)。
4.2 TT系統

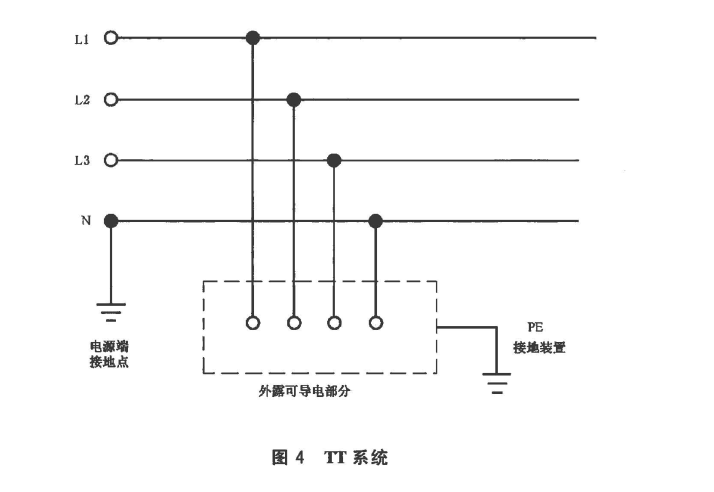

電源端有一點直接接地，電氣裝置的外露可導電部分直接接地，此接地點在電氣上獨立于電源端的接地點(見圖4)。
4.3 IT系統

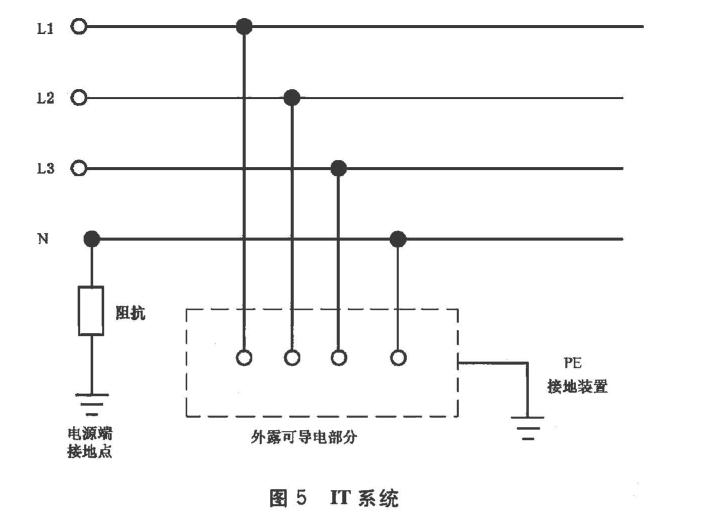

電源端的帶電部分不接地或有一點通過阻抗接地，電氣裝置的外露可導電部分直接接地(見圖5)。
