GB/T 50624-2010 住宅區和住宅建筑內通信設施工程驗收規范 （完整版）
1 總 則
1. 0. 1 為了保證住宅區和住宅建筑內通信設施工程質量，統一工程的質量檢查、隨工檢驗和竣工驗收等工作的技術要求，制定本規范。
1.0.2 本規范適用于新建住宅區地下通信管道和住宅建筑內通信設施工程及原有住宅區和住宅建筑通信設施的改、擴建工程的驗收。
1.0.3 本規范應與現行國家標準《住宅區和住宅建筑內通信設施工程設計規范》GB／T 50605配套使用。
1. 0.4 住宅區與住宅建筑內通信設施工程的驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 施工前檢查
3 管道敷設
4 線纜敷設
5 設備安裝檢查
6 性能測試
6.0.1 住宅區和住宅建筑內通信設施工程的性能測試(圖6.0.1)包括室外布線系統測試、建筑物內布線系統測試和戶內布線系統測試，并可選擇進行應用測試。

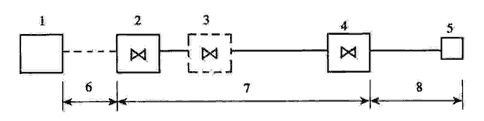

圖6.0.1 住宅區和住宅建筑內通信設施性能測試界面圖
l—一設備間配線設備；2一—住宅樓配線柜；
3—一單元／樓層配線箱；4一一戶內家居配線箱；
5一一室內信息插座；6一一室外布線系統測試；
7一一建筑物內布線系統測試；8一一戶內布線系統測試
6.0.2 根據本規范附錄A規定的測試內容和性能指標，現場測試儀應達到相應的功能和精度。
6.0.3 進行測試時，線纜兩端應按照系統連接要求端接完畢，語音和數據業務不得使用同一對絞電纜中的不同線對。
6.0. 4 布線系統測試可以在隨工和竣工驗收時進行，應達到工程質量評判標準規定的合格率要求。
6.0.5 性能測試的各項測試結果應有詳細記錄，測試報告應作為竣工文檔資料的一部分。測試記錄可采用自制表格、電子表格或儀表自動生成的報告文件等記錄方式，內容和形式可按表6.0.5的要求進行填寫。
表6.0.5 通信設施工程性能指標檢測記錄表
| 工程名稱 | |||||
| 施工企業 | 項目經理 | ||||
| 檢測項目 | 檢測記錄 | 備注 | |||
| 1 | 室外布線系統檢測 | 連通性 | |||
| 接線圖 | |||||
| 光纖鏈路傳輸性能 | |||||
| 2 | 建筑物內布線系統檢測 | 接線圖 | |||
| 長度 | |||||
| 插入損耗 | |||||
| 近端串音（兩端） | |||||
| 回波損耗 | |||||
| 近端串音功率和 | |||||
| ACR功率和 | |||||
| 等電平遠端串音功率和 | |||||
| …… | |||||
| 光纖鏈路傳輸性能 | |||||
| 工程規定的其他測試 | |||||
| 3 | 戶內布線系統檢測 | 連通性 | |||
| 接線圖 | |||||
| 4 | 應用測試 | 鏈路傳輸速率（誤碼率） | |||
| 吞吐率﹡ | |||||
| 傳輸時延﹡ | |||||
| 丟包率﹡ | |||||
| 5 | 全塑電纜檢測 | 線序 | |||
| 絕緣電阻 | |||||
| 環路電阻 | |||||
檢測意見： |
|||||
監理機構： |
檢測機構： |
||||
監理工程師簽字： |
檢測機構人員簽字： |
||||
日期： |
日期： |
||||
注：﹡為可選檢測項目：
7 工程驗收
附錄A 工程測試方法及測試內容
A.0.1 室外布線系統測試應符合下列規定：
1 使用儀表對大對數對絞電纜的連通性或接線圖進行測試，連接方式見圖A. 0.1-1。

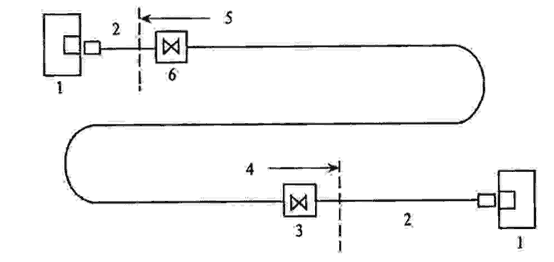

圖A.0.1-1 室外布線系統測試連接方式
1一—現場測試儀；2一—測試線纜；3一—設備間配線設備；
4——鏈路起點；5一—鏈路終點；6一—住宅建筑配線柜
2 對于光纜，應在兩端對光纖逐根進行雙向(收與發)測試，連接方式見圖A.0.1-2。

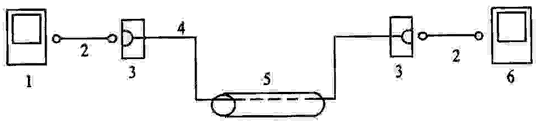

圖A. 0.1-2 光纖鏈路測試連接(單芯)
1一一發射器；2一一光跳線(測試)；3一一光連接器件及適配器；
4一一光纖；5一一光纜，6一一接收器
3 光纜的性能指標應符合設計要求，光纖鏈路的插入損耗值為光纖損耗、連接器件損耗和光纖連接點損耗之和，可參考表A.0.1的數值進行計算。
表A. 0.1 光纖傳輸損耗參考值
| 種類 |
工作波長 | 損耗系數（dB/km） |
| 單模光纖 |
1310 | ≤0.40 |
| 1490 | ≤0.30 | |
| 1550 | ≤0.30 | |
| 光纖連接器插入損耗 | 0.50dB | |
| 光纖連接點插入損耗 | 0.10dB(冷接)、0.08dB(熔接) | |
光纜的各項指標應符合現行國家標準《通信光纜系列》GB／T 13993的要求。
A.0.2 建筑物內布線系統應根據系統組成、線纜類型、網絡應用等方面的不同要求進行相應的性能測試。應符合下列規定：
1 建筑物內布線系統電纜的測試應按照圖A.0. 2的方式進行連接。當樓層配線箱內設置網絡設備進行信息轉接時，樓層配線箱兩側應分為2段主干電纜分別測試；當樓層配線箱內無網絡設備時，將樓層配線設備做無跳線連接后，從家居配線箱至建筑物配線設備按照“端至端”測試。

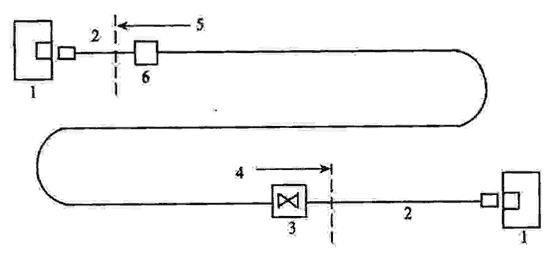

圖A. 0.2 建筑物內系統測試連接方式
1一一現場測試儀；2一一測試線纜；3一一住宅建筑配線柜；
4一一鏈路起點；5一一鏈路終點，6一一單元／樓層配線箱；7一一家居配線箱
注：當樓層配線箱內設置有源網絡設備進行信息轉接時，H1≤90m，H2≤90m；當樓層配線箱內無有源網絡設備時，H1+H2≤90m。
2 建筑物內布線系統布放大對數對絞電纜時，應測試其線纜終接的正確性。
3 建筑物內布線系統布放5e類4對對絞電纜時，應測試其鏈路的回波損耗(RL)、插入損耗(IL)、近端串音(NEXT)、近端串音功率和(PS NEXT)、線對與線對之間的衰減串音比(ACR)、ACR功率和(PS ACR)、線對與線對之間等電平遠端串音(ELF-EXT)、等電平遠端串音功率和(PS ELFEXT)、直流(D.C.)環路電阻、傳播時延、傳播時延偏差等測試項目，性能指標應符合現行國家標準《綜合布線系統工程驗收規范》GB 50312的規定。
4 建筑物內布線系統布放光纜時，測試方式和性能指標要求與本規范第A. 0.1條相同。
A.0.3 戶內布線系統測試應符合下列規定：
1 應使用儀表對電纜和光纖的連通性進行測試，連接方式見圖A.0.3。

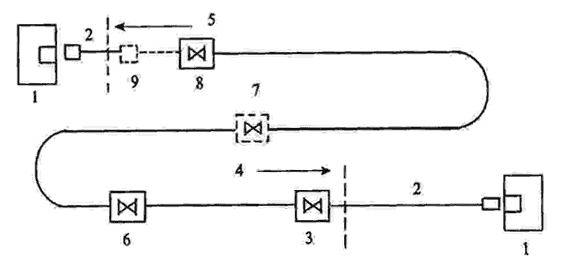

圖A.0.3 戶內布線系統測試連接方式
1一一現場測試儀；2一一測試線纜；3一一家居配線箱；
4—一鏈路起點；5一一鏈路終點；6一一室內信息插座
2 應測試戶內電纜終接在室內信息插座的安裝連接是否正確，正確的線對組合為：1／2、3/6、4／5、7／8。
A.0.4 局域網與布線系統做整體驗收測試時可根據10M以太網、100M以太網、1000M以太網等不同的網絡應用要求，在系統測試時配置網絡設備或專用儀表進行以下應用測試，連接方式見圖A. 0.4。
圖A.0.4 局域網應用測試連接方式
1一一現場測試儀；2一一測試線纜；3一一設備間配線設備
4一一網絡起點；5一一網絡終點；6一一住宅建筑配線柜；
7一一單元／樓層配線箱；8一一家居配線箱；9一一室內信息插座
1 鏈路傳輸速率：設備間通過網絡傳輸數字信息的速率。不同網絡類型的單向最大傳輸速率應符合表A.0. 4-1的規定。
表A.0. 4-1 鏈路傳輸速率
| 網絡類型 | 單向最大傳輸速率 |
| 10M以太網 | 10Mbit/s |
| 100M以太網 | 100Mbit/s |
| 1000M以太網 | 1000Mbit/s |
2 誤碼率：在規定時間內數據傳輸的精確性。不同網絡類型的傳輸誤碼率應符合表A.0.4-2的規定。其他類型網絡的傳輸誤碼率應符合現行國際標準《信息技術-系統間的通信和信息交換-局域網和城域網特殊要求-第3部分：CSMA／CD接入方式和物理層規范》1EEE 802.3中的相關要求。
表A.0.4-2 傳輸誤碼率
| 網絡類型 | 誤碼率 | 最短測試時間（秒） |
| 10BASE-T | 10-8 | 10 |
| 10BASE-F | 10-9 | 100 |
| 100BASE-TX | 10-10 | 100 |
| 100BASE-FX | 10-12 | 10000 |
| 1000BASE-T | 10-10 | 10 |
| 1000BASE-X | 10-12 | 1000 |
3 局域網系統其他應用測試項目及指標，如吞吐率、傳輸時延、丟包率等，應符合現行國家標準《基于以太網技術的局域網系統驗收測評規范》GB／T 21671的相關規定。
A. 0. 5 當采用全塑電纜時，電氣性能測試應符合下列規定：
1 用戶線路的線序對號正確。
2 全部電纜線對的絕緣電阻應符合表A.0. 5-l的規定。
表A.0.5-1 全塑電纜絕緣指標(MΩ／km)
| 電纜類型 | 芯線與芯線間 | 單根芯線對地 |
| 聚乙烯絕緣電纜 | ≥6000 | ≥6000 |
| 聚氯乙烯絕緣電纜 | ≥120 | ≥120 |
| 填充型聚乙烯電纜 | ≥1800 | ≥1800 |
3 每一分線設備抽測一對線的環路電阻，應符合表A.0.5-2的規定。
表A.0. 5-2 全塑電纜環路電阻指標
| 線徑 | 環路電阻（Ω/km） |
| 0.40 | ≤296 |
| 0.52 | ≤190 |
| 0.60 | ≤131.6 |
附錄B 工程檢驗項目及內容
附錄B 工程檢驗項目及內容
表B 檢驗項目及內容
| 階段 | 檢驗項目 | 檢驗內容 | 檢驗方式 |
| 一、施工前檢查 | 1.場地和環境要求 |
（1）室外預埋管道路由及環境條件 |
施工前檢查 |
2.器材檢驗 |
（1）規格、數量、外觀等檢查 |
施工前檢查 | |
3.安全、防火要求 |
（1）消防器材 |
施工前檢查 | |
| 二、管道敷設 | 1.室外地下通信管道 |
（1）管溝開挖和回填土 |
隨工檢驗 |
2.人（手）孔 |
（1）管道進入位置 |
隨工檢驗 隱蔽工程簽證 |
|
3.建筑物內配線管網 |
（1）暗管、明管敷設 |
隨工檢驗 隱蔽工程簽證 |
|
| 三、線纜敷設 | 1.室外線纜 |
（1）線纜規格 |
隨工檢驗 |
2.建筑物內線纜 |
（1）線纜規格 |
隨工檢驗 | |
| 四、設備安裝 | 1.交接設備與配線設備 |
（1）規格、容量 |
隨工檢驗 |
2.配線箱、出線盒等設施 |
（1）規格、容量 |
隨工檢驗 | |
3.信息插座模塊 |
（1）規格、容量 |
隨工檢驗 | |
| 五、系統測試 | 1.室外系統測試 |
（1）連通性與接線圖 |
隨工或竣工檢驗 |
2.建筑物內系統測試 |
（1）電氣性能 |
隨工或竣工檢驗 | |
3.戶內系統測試 |
（1）連通性 |
隨工或竣工檢驗 | |
4.應用測試 |
（1）鏈路傳輸速率（誤碼率） |
竣工檢驗 | |
5.全塑電纜測試 |
（1）線序 |
隨工或竣工檢驗 | |
| 六、工程總驗收 | 1.竣工技術資料 |
清點、交接技術資料 |
竣工檢驗 |
2.工程驗收評價 |
考核工程質量，確認驗收結果 |
