GB/T 51106-2015 火力發電廠節能設計規范 （完整版）
1 總 則
1.0.1 為提高火力發電廠能源綜合利用效率，規范火力發電廠節能設計，做到安全可靠、節約能源和經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建、改建的燃煤和燃?xì)獍l(fā)電工程的節能設計。
1.0.3 火力發電廠節能設計應遵循國家有關方針、政策和法規，結合工程具體情況，積極選用新工藝、新設備、新技術和新材料。
1.0.4 火力發電廠節能設計的技術方案應通過技術經濟綜合分析后確定。
1.0.5 火力發電廠工藝設備選擇應符合國家對設備能效限定值和節能評價值的規定，采用技術成熟和性能優良的產品。
1.0.6 火力發電廠節能設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 設計煤種 design coal
電廠運行時最常用的煤種，是燃煤電廠鍋爐設計，燃燒、煙風、煙氣處理等與系統設計及相關系統的輔機設計時所采用的煤種。
2.0.2 校核煤種 check coal
在進行燃煤電廠鍋爐設計，燃燒、煙風、煙氣處理等系統設計及相關系統的輔機設計時，保證相關設備和系統能夠安全運行并滿足最基本性能所采用的煤種。
2.0.3 風機選型點 fan test block
在鍋爐最大連續蒸發量的工況下，所計算出的風機風量、壓頭，再加一定的裕量后，相應在風機流量-壓頭特性曲線上的對應點。
2.0.4 余熱回收 heat recovery
在一定的經濟技術條件下，通過改進工藝結構和增加節能裝置等方式回收利用未被合理利用的顯熱和潛熱。
2.0.5 余壓回收 pressure recovery
在一定的經濟技術條件下，通過改進工藝結構和增加節能裝置等方式回收利用生產過程中所釋放出來的多余的壓差能。
3 基本規定
3.0.1 新建、擴建、改建工程的節能設施應與主體工程同時設計、同時建設、同時運行。
3.0.2 火力發電廠設計時應采用技術先進、經濟合理、能耗低的節能工藝、設備與措施。
3.0.3 火力發電廠的設計取水量指標不應超過現行國家標準《取水定額第一部分：火力發電》GB／T 18916.1所規定的裝機取水量定額指標。
3.0.4 火力發電廠的設計耗水量指標應根據當?shù)厮Y源條件和工藝方案按本規范的附錄A執行。
3.0.5 建筑氣候分區應符合現行國家標準《民用建筑熱工設計規范》GB 50176的有關規定。
4 機械工藝系統
5 電氣與儀控
6 水工工藝系統
7 建筑與供暖通風空調
附錄A 火力發電廠設計耗水量指標
附錄A 火力發電廠設計耗水量指標
表A 火力發電廠設計耗水量指標[m3／(s·GW)]
附錄B 汽輪機熱耗考核工況熱耗率保證值
附錄B 汽輪機熱耗考核工況熱耗率保證值

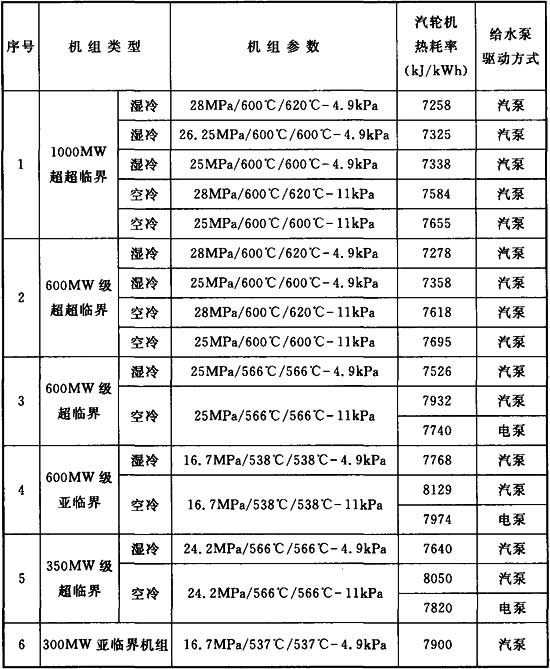

表B 汽輪機熱耗考核工況熱耗率保證值
注：1 表中所列機組參數為典型數據，不應作為工程設計的要求值。
2 表中28MPa／600℃／620℃參數的汽輪機為設置外置式蒸汽冷卻器，較常規機組增加一級加熱器的熱耗值；其余汽輪機熱耗率是基于汽輪機熱力系統常規配置。
3 表中汽輪機熱耗率是未考慮煙氣余熱利用，且引風機為電動驅動的數據。
4 350MW級超臨界機組為抽凝供熱機組的數據，不適用于純凝機組。
附錄C 火力發電廠各房間空氣參數
附錄C 火力發電廠各房間空氣參數

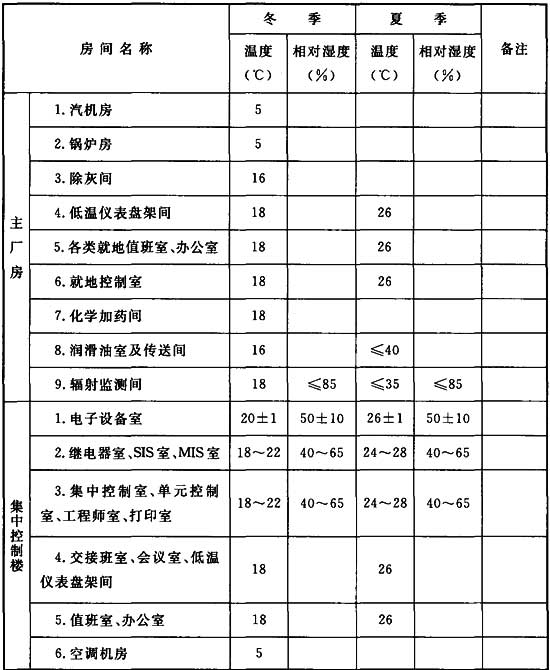

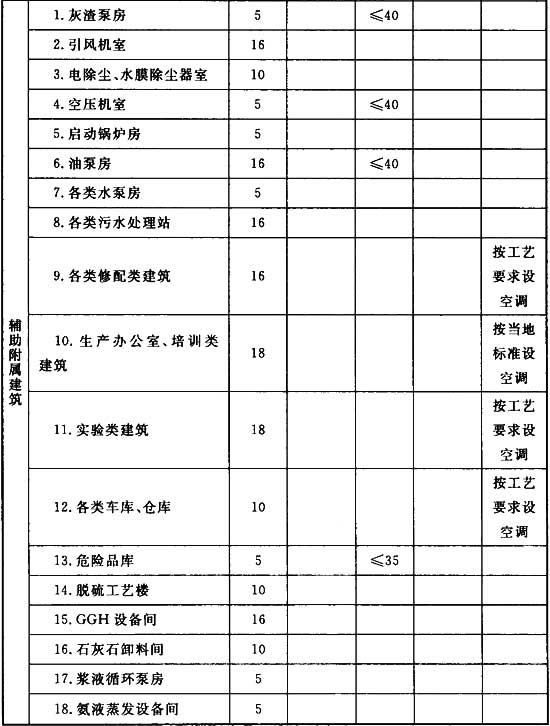

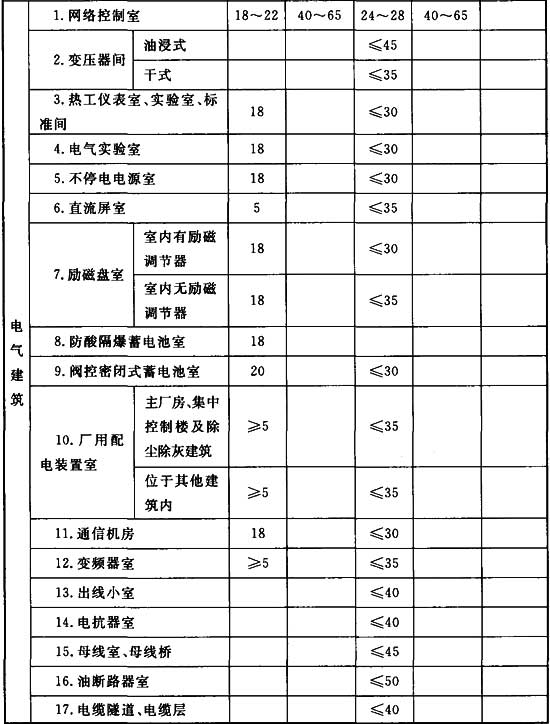

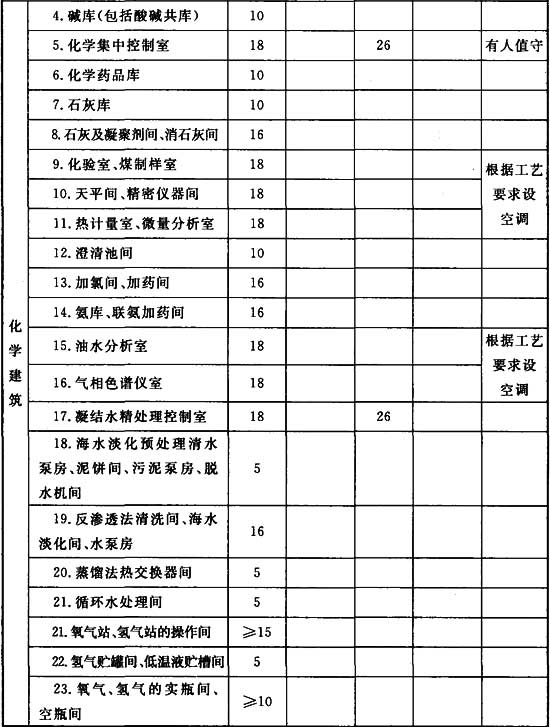

表C 火力發電廠各房間空氣參數表
