GB/T 26264-2010 通信用太陽能電源系統 （完整版）
1 范圍
1 范圍
本標準規定了通信用太陽能電源系統的定義、組成、要求、試驗方法、檢驗規則和包裝儲運。
本標準適用于向通信設備供電的離網型光伏發電系統或混合發電系統，不適用于向電網送電的光伏發電系統和柴油發電機組等發電裝置。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 191-2008 包裝儲運圖示標志（ISO 780：1997，MOD）
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫（IEC 60068-2-1：2007，IDT）
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫（IEC 60068-2-2：2007，IDT）
GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗（IEC 60068-2-78：2001，IDT）
GB/T 2423.10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）（IEC 60068-2-6：1995，IDT）
GB/T 2828.1-2003 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃（ISO 2859-1：1999，IDT）
GB/T 3873-1983 通信設備產品包裝通用技術條件
GB/T 4980-2003 容積式壓縮機噪聲的測定
GB/T 6495.3-1996 光伏器件 第3部分：地面用光伏器件的測量原理及標準光譜輻照度數據（IEC 904-3：1989，IDT）
GB/T 9535-1998 地面用晶體硅光伏組件 設計鑒定和定型（eqv IEC 1215：1993）
GB/T 20626.1-2006 特殊環境條件 高原電工電子產品 第1部分：通用技術要求
YD/T 122-1997 郵電工業產品銘牌
YD/T 282-2000 通信設備可靠性通用試驗方法
YD/T 637-2006 通信用直流-直流變換設備
YD/T 777-2006 通信用逆變?cè)O(shè)備
YD/T 799 通信用閥控式密封鉛酸蓄電池
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法
YD/T 983-1998 通信電源設備電磁兼容性限值及測量方法
YD/T 1360 通信用閥控式密封膠體蓄電池
YD/T 1363.3-2005 通信局（站）電源、空調及環境集中監控管理系統 第3部分：前端智能設備協議
IEC 60896-11 固定型鉛酸蓄電池 第11部分：排氣式——要求和試驗方法
3 術語和定義
3.1 太陽能電源系統額定輸出電流 rated output current of photovoltaic power system
太陽能電池方陣經過控制器變換后的額定輸出直流電流。
3.2 風能電源系統額定輸出電流 rated output current of wind energy system
風力發電機組經過控制器變換后的額定輸出直流電流。
3.3 逐級投入型太陽能電源系統 switch mode photovoltaic power system
通過對多組太陽能電池組件（方陣）逐級投入、撤出以實現穩壓的太陽能電源系統。
3.4 脈寬調制型太陽能電源系統 pulse width modulation mode photovoltaic power system
通過調節控制元件開關脈沖的占空比以實現穩壓的太陽能電源系統。
3.5 變換穩壓型太陽能電源系統 DC/DC mode photovoltaic power system
通過直流-直流變換器實現穩壓的太陽能電源系統。
4 太陽能電源系統組成
4.1 系統組成
系統由太陽能電池方陣（包括支架）、蓄電池（組）、控制器（包括穩壓裝置和配電單元或與其他電源系統的接口）、逆變器（可選）等組成。
4.4 產品型號與命名

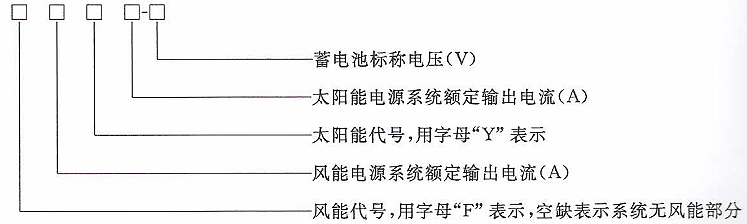

系統的型號規格，用大寫英文字母和阿拉伯?dāng)?shù)字表示，格式如下：
示例：風能電源系統額定輸出電流為200A，太陽能電源系統額定輸出電流為100A，蓄電池標稱電壓為48V的系統型號為：F200Y100-48。
注：制造廠可自行規定系統的型號與命名。
5 要求
5.5 逆變器
逆變器應符合YD/T 777-2006的要求。
5.7 可靠性
MTBF≥1×105h。
6 試驗方法
6.4 逆變器
按照YD/T 777-2006的要求進行試驗。
6.5 電磁兼容性
按照YD/T 983-1998中5.5的規定進行，結果應符合5.6的要求。
6.6 可靠性
按照YD/T 282-2000中的規定進行，結果應符合5.7的要求。
7 檢驗規則
7 檢驗規則
7.1 檢驗分類
產品檢驗分為出廠檢驗和型式試驗。出廠檢驗分為100％檢驗和抽樣檢驗兩種，可根據情況任選一種，檢驗合格后填寫檢驗記錄并發給合格證方能出廠。
8 標志、包裝、運輸、貯存
8.1 標志
在產品的適當位置必須有標志，產品銘牌的內容、外觀、性能應符合YD/T 122-1997的規定；產品包裝上應有標志并符合GB/T 191-2008規定。
8.2 包裝
產品包裝應防潮、防振，并應符合GB/T 3873-1983規定。
產品隨帶文件：
a）產品合格證；
b）產品說明書；
c）裝箱清單；
d）其他技術資料。
8.3 運輸
產品在運輸中，應有遮篷，不應有劇烈振動、撞擊等。
8.4 儲存
產品儲存應符合GB/T 3873-1983的規定。
