GB 50059-2011 35kV～110kV變電站設計規范 （完整版）
1 總 則
1.0.1 為規范變電站設計，使變電站的設計符合國家的有關政策、法規，達到安全可靠、經濟合理的要求，制定本規范。
1.0.2 本規范適用于電壓35kV～11OkV、單臺變壓器容量5000kV·A及以上的新建、擴建和改造工程的變電站設計。
1.0.3 變電站的設計應根據工程的5年～10年發展規劃進行，做到遠、近期結合，應以近期為主，正確處理近期建設與遠期發展的關系，并應根據需要預留擴建的可能。
1.0.4 變電站的設計應從全局出發，統籌兼顧，按負荷性質、用電容量、環境特點，結合地區發展水平，合理地確定設計方案。
1.0.5 變電站的設計應堅持節約資源、兼顧社會效益的原則。
1.0. 6 變電站的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 站址選擇和站區布置
2.0.1 變電站站址的選擇，應符合現行國家標準《工業企業總平面設計規范》GB 50187的有關規定，并應符合下列要求：
1 應靠近負荷中心。
2 變電站布置應兼顧規劃、建設、運行、施工等方面的要求，宜節約用地。
3 應與城鄉或工礦企業規劃相協調，并應便于架空和電纜線路的引入和引出。
4 交通運輸應方便。
5 周圍環境宜無明顯污穢，空氣污穢時，站址宜設在受污染源影響最小處。
6 變電站應避免與鄰近設施之間的相互影響，應避開火災、爆炸及其他敏感設施，與爆炸危險性氣體區域鄰近的變電站站址選擇及其設計應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
7 應具有適宜的地質、地形和地貌條件，站址宜避免選在有重要文物或開采后對變電站有影響的礦藏地點，無法避免時，應征得有關部門的同意。
8 站址標高宜在50年一遇高水位上，無法避免時，站區應有可靠的防洪措施或與地區(工業企業)的防洪標準相一致，并應高于內澇水位。
9 變電站主體建筑應與周邊環境相協調。
2.0.2 變電站應根據所在區域特點，選擇合適的配電裝置形式，抗震設計應符合現行國家標準《電力設施抗震設計規范》GB50260的有關規定。
2.0.3 城市中心變電站宜選用小型化緊湊型電氣設備。
2.0.4 變電站主變壓器布置除應運輸方便外，并應布置在運行噪聲對周邊環境影響較小的位置。
2.0.5 屋外變電站實體圍墻不應低于2.2m。城區變電站、企業變電站圍墻形式應與周圍環境相協調。
2.0.6 變電站內為滿足消防要求的主要道路寬度應為4.0m。主要設備運輸?shù)缆返膶挾瓤筛鶕?jù)運輸要求確定，并應具備回車條件。
2.0.7 變電站的場地設計坡度，應根據設備布置、土質條件、排水方式確定，坡度宜為0.5％～2％，且不應小于0.3％；平行于母線方向的坡度，應滿足電氣及結構布置的要求。道路最大坡度不宜大于6％。 當利用路邊明溝排水時，溝的縱向坡度不宜小于0. 5％，局部困難地段不應小于0.3％。
電纜溝及其他類似溝道的溝底縱坡，不宜小于0. 5％。
2.0.8 變電站內的建筑物標高、基礎埋深、路基和管線埋深，應相互配合；建筑物內地面標高，宜高出屋外地面0.3m，屋外電纜溝壁，宜高出地面0.1m。
2.0.9 各種地下管線之間和地下管線與建筑物、構筑物、道路之間的最小凈距，應滿足安全、檢修安裝及工藝的要求。
2.0.10 變電站站區綠化規劃應與周圍環境相適應，并應防止綠化物影響安全運行。
3 電氣部分
4 土建部分
5 消 防
5.0.1 變電站內建筑物、構筑物的耐火等級，應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229的有關規定。
5.0.2 變電站內建筑物、構筑物與站外的民用建筑物、構筑物及各類廠房、庫房、堆場、儲罐之間的防火凈距，應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定；變電站內部的設備之間、建筑物與構筑物之間及設備與建筑物及構筑物之間的最小防火凈距，應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229的有關規定。
5.0.3 變電站應對主變壓器等各種帶油電氣設備及建筑物配備適當數量的移動式滅火器，主控制室等設有精密儀器、儀表設備的房間，應在房間內或附近走廊內配置滅火后不會引起污損的滅火器。移動式滅火器設計應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定。
5.0.4 屋外油浸變壓器之間，當防火凈距小于現行國家標準《火力發電廠與變電站設計防火規范》GB 50229的規定值時，應設置防火隔墻，墻應高出油枕頂，墻長應大于貯油坑兩側各1.0m，屋外油浸變壓器與油量在600kg以上的本回路充油電氣設備之間的防火凈距，不應小于5m。
5.0.5 變壓器室、電容器室、蓄電池室、電纜夾層、配電裝置室，以及其他有充油電氣設備房間的門，應向疏散方向開啟，當門外為公共走道或其他房間時，應采用乙級防火門。
5.0.6 電纜從室外進入室內的入口處與電纜豎井的出、入口處，以及控制室與電纜層之間，應采取防止電纜火災蔓延的阻燃及分隔的措施。
5.0.7 變電站火災探測及報警裝置的設置，應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229的有關規定。
5.0.8 火災探測及報警系統的設計和消防控制設備及其功能，應符合現行國家標準《火災自動報警系統設計規范》GB 50116的有關規定。
5.0.9 消防控制室應與變電站控制室合并設置。
6 環境保護
6.0.1 變電站及進出線的電磁場對環境的影響，應符合現行國家標準《電磁輻射防護規定》GB 8702、《環境電磁波衛生標準》GB 9175和《高壓交流架空送電線無線電干擾限值》GB 15707等的有關規定。
6.0.2 變電站噪聲對周圍環境的影響，應符合現行國家標準《工廠企業廠界環境噪聲排放標準》GB 12348和《聲環境質量標準》GB 3096的有關規定。
6.0.3 變電站噪聲應首先從聲源上進行控制，宜采用低噪聲設備。
6.0.4 變電站對外排放的水質應符合現行國家標準《污水綜合排放標準》GB 8978的有關規定。
6.0.5 變電站的生活污水，應處理達標后復用或排放。位于城市的變電站，生活污水應排入城市污水系統，并應滿足相應排放水質要求。
6.0.6 變電站的選址、設計和建設等各階段，應符合水土保持的要求，可能產生水土流失時，應采取防止人為水土流失的措施。
7 勞動安全和職業衛生
7.0.1 變電站的生產場所、附屬建筑和易燃、易爆的危險場所，以及地下建筑物的防火分區、防火隔斷、防火間距、安全疏散和消防通道的設計，應符合現行國家標準《建筑設計防火規范》GB 50016和《火力發電廠與變電站設計防火規范》GB 50229的有關規定。
7.0.2 安全疏散處應設置照明和明顯的疏散指示標志。
7.0.3 變電站的電氣設備的布置應滿足帶電設備的安全防護距離要求，還應采取隔離防護措施和防止誤操作措施；應采取防雷擊和安全接地等措施。
7.0.4 變電站的防機械傷害和防墜落傷害的設計，應符合現行國家標準《機械設備防護罩安全要求》GB 8196的有關規定。
7.0.5 外露部分的機械轉動部件應設置防護罩，機械設備應設置必要的閉鎖裝置。
7.0.6 平臺、走道、吊裝孔和坑池邊等有墜落危險處，應設置欄桿或蓋板。
7.0.7 變電站的六氟化硫開關室應設置機械排風設施。
7.0.8 在建筑物內部配置防毒及防化學傷害的滅火器時，應設置安全防護設施。
7.0.9 變電站噪聲控制，應符合現行國家標準《工業企業噪聲控制設計規范》GBJ 87和有關工業企業設計衛生標準的規定。
7.0.10 防振動的設計應符合現行國家標準《作業場所局部振動衛生標準》GB 10434和有關工業企業設計衛生標準的規定。
7.0.11 變電站的防暑、防寒及防潮的設計應符合現行國家標準《采暖通風與空氣調節設計規范》GB 50019和有關工業企業設計衛生標準的規定。
7.0.12 變電站的電磁影響防護設計，應符合現行國家標準《作業場所微波輻射衛生標準》GB 10436和《電磁輻射防護規定》GB 8702的有關規定。
8 節 能
8.0.1 變壓器應采用高效節能劃產品，宜采用自冷冷卻方式。
8.0.2 站用電耗能指標應采取下列措施降低：
1 應根據室內環境溫度變化和相對濕度變化對設備的影響，合理配置空氣調節設備。
2 戶內安裝電氣設備，常規運行條件下宜采用自然通風散熱，宜減少機械通風。
3 設備操作機構中的防露干燥加熱，應采用溫、濕自動控制。
4 應采用高光效光源和高效率節能燈具。
5 應合理選取站用變壓器的容量。
8.0.3 墻體應采用節能、環保的建筑材料，并應合理設置門窗洞口和尺寸。
附錄A 撓度及裂縫的限值
附錄A 撓度及裂縫的限值
表A 撓度及裂縫的限值
序號 |
構件類別 |
撓度限值 |
|
1 |
架構橫梁 |
220kV 及以下 |
L/200 (跨中)，L/100(懸臂) |
2 |
架構單柱（無拉線） |
H/100 |
|
3 |
人字柱 |
平面內 |
H/200 |
平面外（帶端撐） |
H/200 |
||
平面外（無端撐） |
H/100 |
||
4 |
設備支架 |
隔離開關的橫梁 |
L/300 |
隔離開關的支柱 |
H/300 |
||
其他設備支架柱 |
H/200 |
||
5 |
獨立避雷針 |
H/100 |
|
注：1 L及H分別為粱的計算跨度及柱的高度，架構的H不包括避雷針、地線柱。
2 計算懸臂構件的撓度限值時，其計算跨度L按實際懸臂長度的2倍取用。
3 各類設備支架的撓度，尚應滿足設備對支架提出的特殊要求。
附錄B 鋼結構構件的長細比限值
B.0.1 鋼結構構件容許長細比應符合表B. 0. 1的規定。
表B.0.1 鋼結構構件容許長細比
構件名稱 |
受壓弦桿及支座處受壓腹桿 |
一般受壓腹桿 |
輔助桿 |
受拉桿 |
預應力拉條 |
容許長細比 |
150 |
220 |
250 |
400 |
不限 |
B.0.2 格構式鋼結構構件的計算長度及長細比，應按表B. 0.2采用。

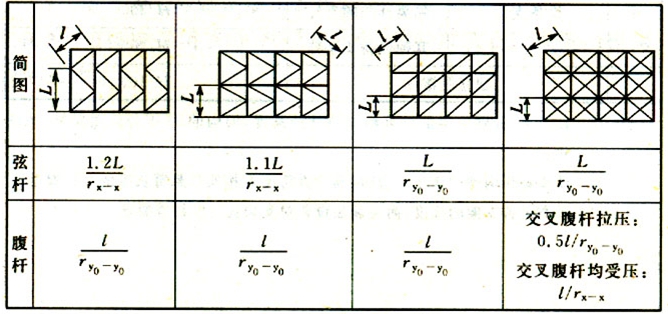

表B.0.2 格構式鋼結構構件計算
注：1 對角鋼rx—x為平行軸回轉半徑，ryo—yo為最小軸回轉半徑，對其他型鋼也按此原則。
2 交叉腹桿系指不斷開連接，且交叉點裝有連接螺栓的情況。
3 L及Z均指中心線尺寸。
4 本表也適用于三角形斷面結構。
附錄C 構架柱計算長度系數
C.0.1 人字柱平面內、外壓桿的計算長度系數μ，應按表C.0.1的規定取值。

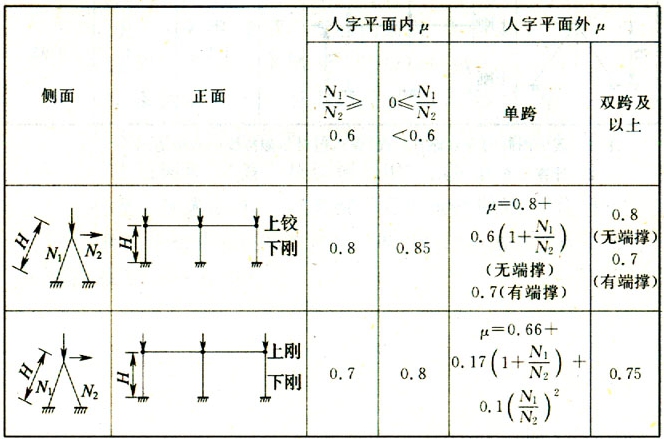

表C.0.1 人字柱平面內、外壓桿的計算長度系數
注：1 人字柱鋼管（或鋼管混凝土）柱，當水平腹桿與弦桿剛性連接時，允許在計算中計入受拉弦桿對受壓弦桿的幫助作用。若人字柱全部節點均為剛接，同時水平腹桿的直徑不小于弦桿直徑的3/4，且布置于離地H/2～3/2H范圍內，則受壓桿在人字柱平面外的計算長度可取Ho=0.6H。
2 計算長度Ho=μH(H計算至基礎面)。
C.0.2 打拉線(條)柱平面內、外壓桿的計算長度系數，應按表C.0.2的規定取值。

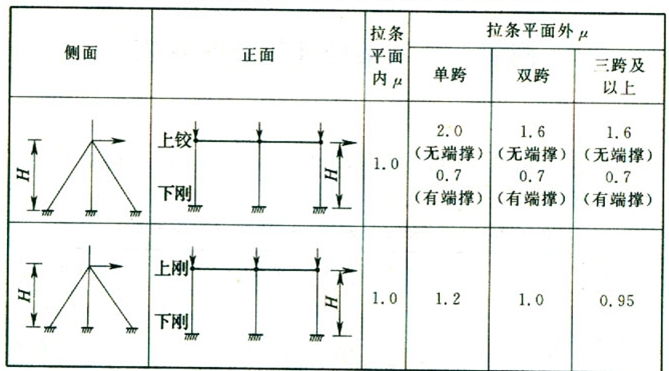

表C.0.2 打拉線柱平面內、外壓桿的計算長度系數
注：1 表中圖畫的為雙側打拉線（條），但對單側托線（條）也適用。
2 計算長度Ho=μH。
