GB/T 50065-2011 交流電氣裝置的接地設計規范 （完整版）

1 總 則

1.0.1 為使交流電氣裝置的接地設計在電力系統運行和故障時能保證電氣裝置和人身的安全，做到技術先進、經濟合理，制定本規范。

1.0.2 本規范適用于交流標稱電壓1kV以上至750kV發電、變電、送電和配電高壓電氣裝置，以及1kV及以下低壓電氣裝置的接地設計。
1.0.3 交流電氣裝置的接地設計，應遵循規定的設計步驟。設計方案、接地導體(線)和接地極材質的選用等，應因地制宜。土壤情況比較復雜地區的重要發電廠和變電站的接地網，宜經經濟技術比較后確定設計方案。

1.0.4 交流電氣裝置的接地設計，除應符合本規范外，尚應符合國家現行有關標準的規定。

2 術 語

2.0.1 接地 earth
在系統、裝置或設備的給定點與局部地之間做電連接。

2.0.2 系統接地 system earthing
電力系統的一點或多點的功能性接地。
2.0.3 保護接地 protective earthing
為電氣安全，將系統、裝置或設備的一點或多點接地。
2.0.4 雷電保護接地 lightning protective earthing
為雷電保護裝置(避雷針、避雷線和避雷器等)向大地泄放雷電流而設的接地。
2.0.5 防靜電接地 static protective earthing
為防止靜電對易燃油、天然氣貯罐和管道等的危險作用而設的接地。
2.0.6 接地極 earthing electrode
埋入土壤或特定的導電介質(如混凝土或焦炭)中與大地有電接觸的可導電部分。
2.0.7 接地導體(線) earthing conductor
在系統、裝置或設備的給定點與接地極或接地網之間提供導電通路或部分導電通路的導體(線)。
2.0.8 接地系統 earthing system
系統、裝置或設備的接地所包含的所有電氣連接和器件。
2.0.9 接地裝置 earth connection
接地導體(線)和接地極的總和。
2.0.10 接地網 earth-electrode network
接地系統的組成部分，僅包括接地極及其相互連接部分。
2.0.11 集中接地裝置 concentrated earth connection；concentrated grounding connection
為加強對雷電流的散流作用、降低對地電位而敷設的附加接地裝置，敷設3根～5根垂直接地極。在土壤電阻率較高的地區，則敷設3根～5根放射形水平接地極。
2.0.12 接地電阻 earthing resistance
在給定頻率下，系統、裝置或設備的給定點與參考地之間的阻抗的實部。
2.0.13 工頻接地電阻 power frequency earthing resistance
根據通過接地極流入地中工頻交流電流求得的電阻。
2.0.14 沖擊接地電阻 impulse earthing resistance
根據通過接地極流入地中沖擊電流求得的接地電阻(接地極上對地電壓的峰值與電流的峰值之比)。
2.0.15 地電位升高 earth potential rise
電流經接地裝置的接地極流入大地時，接地裝置與參考地之間的電位差。
2.0.16 接觸電位差 touch potential difference
接地故障(短路)電流流過接地裝置時，大地表面形成分布電位，在地面上到設備水平距離為1.Om處與設備外殼、架構或墻壁離地面的垂直距離2.Om處兩點間的電位差。
2.0.17 最大接觸電位差 maximal touch potential difference
接地網孔中心對接地網接地極的最大電位差。
2.0.18 跨步電位差 step potential difference
接地故障(短路)電流流過接地裝置時，地面上水平距離為1.Om的兩點間的電位差。
2.0.19 最大跨步電位差 maximal step potential difference
接地網外的地面上水平距離1.Om處對接地網邊緣接地極的最大電位差。
2.0.20 轉移電位 diverting potential
接地故障(短路)電流流過接地系統時，由一端與接地系統連接的金屬導體傳遞的接地系統對參考地之間的電位。
2.0.21 外露可導電部分 exposed conductive part
設備上能觸及到的可導電部分，它在正常情況下不帶電，但在基本絕緣損壞時會帶電。
2.0.22 外界可導電部分 extraneous conductive part
非電氣裝置的，且易于引入電位的可導電部分，該電位通常為局部電位。
2.0.23 中性導體 neutral conductor
電氣上與中性點連接并能用于配電的導體。
2.0.24 保護導體 protective conductor(PE)
為了安全目的設置的導體。
2.0.25 保護中性導體 PEN conductor(PEN)
具有中性導體和保護導體兩種功能的導體。
2.0.26 等電位聯結 equipotential bonding
為達到等電位，多個可導電部分間的電連接。
2.0.27 保護總等電位聯結系統 protective equipotential bonding system(PEBS)
用于保護的為實現可導電部分之間的等電位聯結而將這些部分相互連接。
2.0.28 直流偏移 dc offset
電力系統暫態情況下，實際電流與對稱電流波形之間的差異。
2.0.29 接地故障對稱電流有效值 effective symmetrical ground fault current
接地故障時交流電流有效值。
2.0.30 接地故障不對稱電流有效值 effective asymmetrical ground fault current
計及直流電流分量數值及其衰減特性影響的不對稱電流的等價有效值。
2.0.31 衰減系數 decrement factor
接地計算中，對接地故障電流中對稱分量電流引入的校正系數，以考慮短路電流的過沖效應。衰減系數D_f為接地故障不對稱電流有效值I_f與接地故障對稱電流有效值I_f的比值。
2.0.32 接地網最大入地電流 maximum grid current
接地故障電流中經接地網流入地中的電流最大值，供接地設計使用。
2.0.33 接地網入地對稱電流 symmetrical grid current
接地網入地電流的對稱分量。
2.0.34 故障電流分流系數 fault current division factor
接地網入地對稱電流I_g與接地故障對稱電流I_f的比值。
2.0.35 接地故障電流持續時間 continuous time of ground fault current
接地故障出現起直至其終止的全部時間。

2.0.36 放熱焊接 exothermic welding
利用金屬氧化物與鋁之間的氧化還原反應，同時釋放出大量的熱量和高溫熔融金屬，進行焊接的方法。

3 高壓電氣裝置接地

4 發電廠和變電站的接地網

5 高壓架空線路和電纜線路的接地

6 高壓配電電氣裝置的接地

7 低壓系統接地型式、架空線路的接地、電氣裝置的接地電阻和保護總等電位聯結系統

8 低壓電氣裝置的接地裝置和保護導體

附錄A 土壤中人工接地極工頻接地電阻的計算

A.0.1 均勻土壤中垂直接地極的接地電阻可按下列公式計算：
1 當l≥d時，接地電阻可按下式計算(圖A.0.1—1)：

圖A.0.1—1 垂直接地極的示意

ρ8l
R_v ＝ ——（ｌn—— - 1） （A.0.1—1）
2πl(wèi)d

式中：R_v——垂直接地極的接地電阻(Ω)；
ρ——土壤電阻率(Ω · m)；
l——垂直接地極的長度；
d——接地極用圓導體時，圓導體的直徑。
2 當接地極用其他型式導體時，其等效直徑可按下式計算(圖A.0.1—2)：

圖A.0.1—2 幾種型式導體的計算用尺寸

管狀導體，d＝d₁ (A.0.1—2)
扁導體，d＝b/2 (A.0.1—3)
等邊角鋼，d＝0.84b (A.0.1—4)
不等邊角鋼，d＝0.71[b₁b₂(＋)]^0.25 (A.0.1—5)

A.0.2 均勻土壤中不同形狀水平接地極的接地電阻，可按下式計算：

ρL²
R_h ＝ ——（ｌn—— ＋ A） （A.0.2）
2πLhd

式中：R_h——水平接地極的接地電阻(Ω)；
L——水平接地極的總長度；
h——水平接地極的埋設深度；
d——水平接地極的直徑或等效直徑；
A——水平接地極的形狀系數，可按表A.0.2的規定采用。

表A.0.2 水平接地極的形狀系數

A.0.3 均勻土壤中水平接地極為主邊緣閉合的復合接地極(接地網)的接地電阻，可按下列公式計算：

R_n＝α₁R_e (A.0.3—1)
L₀ √S
α₁ ＝ （3ｌn—— - 0.2）—— (A.0.3—2)
√S L₀

ρ ρ S
R_e ＝ 0.213——（1＋B）＋ ——（ｌn—— - 5B） (A.0.3—3)
√S 2πL9hd

1
B ＝ ——————— (A.0.3—4)
1＋4.6（h/√S）

式中：R_n——任意形狀邊緣閉合接地網的接地電阻(Ω)；
R_e——等值(即等面積、等水平接地極總長度)方形接地網的接地電阻(Ω)；
S——接地網的總面積(m²)；
d——水平接地極的直徑或等效直徑；
h——水平接地極的埋設深度；
L₀——接地網的外緣邊線總長度；
L——水平接地極的總長度。

A.0.4 均勻土壤中人工接地極工頻接地電阻的簡易計算，可相應采用下列公式：

垂直式：
R ≈ 0.3ρ (A.0.4—1)
單根水平式：
R ≈ 0.03ρ (A.0.4—2)
復合式(接地網)：
ρρ
R ≈ 0.5 —— ＝ 0.28 —- (A.0.4—3)
√S r

√πρ ρρ ρ
或 R ≈ —— × -— ＋ —- ＝ —— ＋ -— (A.0.4—4)
4√S L 4rL

式中：S——大于100m²的閉合接地網的面積；
R——與接地網面積S等值的圓的半徑，即等效半徑。

A.0.5 典型雙層土壤中幾種接地裝置的接地參數，可按下列公式計算：
1 深埋垂直接地極的接地電阻(圖A.0.5—1)：

ρ_a 4l
R ＝ —— （ｌn —- ＋ C） (A.0.5—1)
2πl(wèi) d

l＜H 時： ρ_a ＝ ρ₁ (A.0.5—2)

ρ₁ρ₂
l＞H 時： ρ_a ＝ ——————————— (A.0.5—3)
H
—-（ρ₂ － ρ₁）＋ρ₁
l

(A.0.5—4)

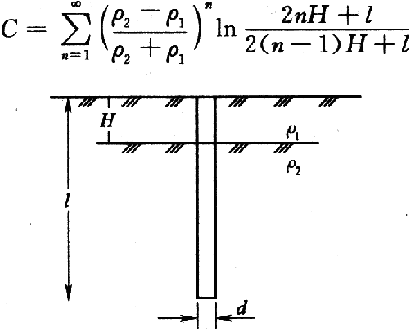

圖A.0.5—1 深埋接地體示意

2 土壤具有圖A.0.5—2所示的兩個剖面結構時，水平接地網的接地電阻R：

0.5ρ₁ρ₂√S
R ＝ ———————— (A.0.5—5)
ρ₁S₂ ＋ ρ₂S₁

式中：S₁、S₂——覆蓋在ρ₁、ρ₂土壤電阻率上的接地網面積(m²)；
S——接地網總面積(m²)。

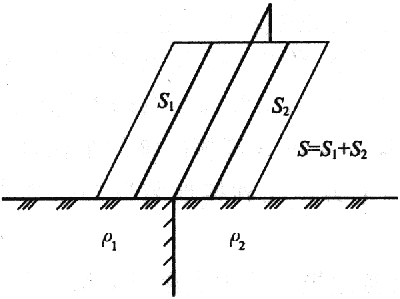

圖A.0.5—2 兩種土壤電阻率的接地網

附錄B 經發電廠和變電站接地網的入地故障電流及地電位升高的計算

B.0.1 經發電廠和變電站接地網的入地接地故障電流，應計及故障電流直流分量的影響，設計接地網時應按接地網最大入地電流I_G進行設計。I_G可按下列步驟確定：
1 確定接地故障對稱電流I_f。
2 根據系統及線路設計采用的參數確定故障電流分流系數S_f，進而計算接地網入地對稱電流I_g。
3 計算衰減系數D_f，將其乘以入地對稱電流，得到計及直流偏移的經接地網入地的最大接地故障不對稱電流有效值I_G。
4 發電廠和變電站內、外發生接地短路時，經接地網入地的故障對稱電流可分別按下列公式計算：

I_g＝(I_max －I_n )S_f1 (B.0.1—1)
I_g＝I_nS_f2 (B.0.1—2)

式中：I_max-——發電廠和變電站內發生接地故障時的最大接地故障對稱電流有效值(A)；
I_n——發電廠和變電站內發生接地故障時流經其設備中性點的電流(A)；
S_f1、S_f2——廠站內、外發生接地故障時的分流系數。

B.0.2 故障電流分流系數S_f的計算可分為站內短路故障和站外短路故障。
1 站內接地故障時分流系數S_f1的計算：
1)對于站內單相接地故障，假設每個擋距內的導線參數和桿塔接地電阻均相同(圖B.0.2—1)。不同位置的架空線路地線上流過的零序電流可按下列公式計算：

式中：Z_s——單位長度的地線阻抗(Ω／km)；
Z_m——單位長度的相線與地線之間的互阻抗(Ω／km)；
D——擋距的平均長度；
r_s——單位長度地線的電阻(Ω／km)；
a_s——地線的將電流化為表面分布后的等值半徑；
X_ne——單位長度的內感抗(Ω／km)；
k——地線的根數；
D_s-——地線之間的距離；
D_m——地線之間的幾何均距；
D_g——地線對地的等價鏡像距離，D_g＝80√ρ(m)，ρ為大地等值電阻率(Ω·m)。
2)當n＝1時，分流系數S_f11可按下式計算：

I_B(1) e^β·s － e^-β·s Z_mZ_m
S_f1 ＝ 1 － ——— ＝ 1 － [————————（1 － ——）＋ ——] (B.0.2—10)
I_b e^β(s+1)－e^-β(s+1)Z_s Z_s

3)當s＞10時，S_f1可簡化為下式：

Z_mZ_m
S_f1 ＝ 1 － [e^-β·(1 － ——) ＋ ——] (B.0.2—11)
Z_s Z_s

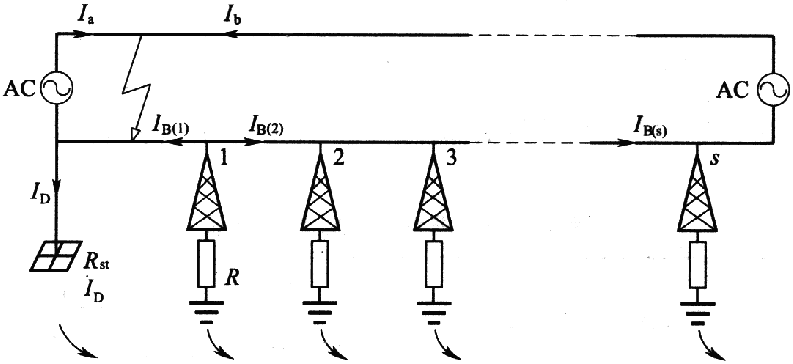

圖B.0.2—1 站內接地故障示意

2 站外接地故障時分流系數S_f2的計算：
1)對于站外單相接地故障(圖B.0.2—2)，不同位置的地線上流過的零序電流可按下式計算：

e^β(s+1-n) － e^-β(s+1-n) Z_mZ_m
I_B(n) ＝ [————————————（1 － ——）＋ ——]·I_a (B.0.2—12)
e^β(s+1)－e^-β(s+1)Z_s Z_s

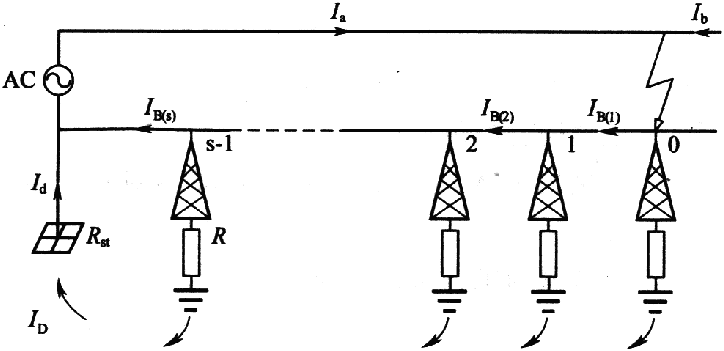

圖B.0.2—2 站外接地故障示意

2)當n＝S時，e^-β計算表達式中的R_st應更換為桿塔接地電阻R，分流系數S_f2可按下式計算：

I_B(s) e^β － e^-β Z_mZ_m
S_f2 ＝ 1 － ——— ＝ 1 － [————————（1 － ——）＋ ——] (B.0.2—13)
I_a e^β(s+1)－e^-β(s+1)Z_s Z_s

3)當S＞10時，S_f2可簡化為下式：

Z_m
S_f2 ＝1 － —— (B.0.2—14)
Z_s

B.0.3 典型的衰減系數D_f值可按表B.0.3中t_f和X／R的關系確定。

表B.0.3 典型的衰減系數D_f值

B.0.4 在系統單相接地故障電流入地時，地電位的升高可按下式計算：

V ＝ I_GR (B.0.4)

式中：V——接地網地電位升高(V)；
I_G——經接地網入地的最大接地故障不對稱電流有效值(A)；
R——接地網的工頻接地電阻(Ω)。

附錄C 表層衰減系數

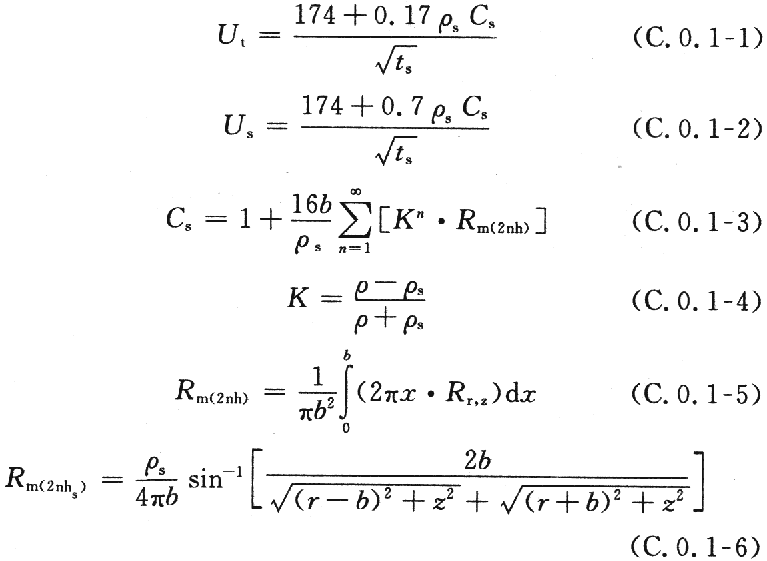

C.0.1 接觸電位差和跨步電位差允許值可按下列公式計算：

式中：ρ_s——表層土壤電阻率；

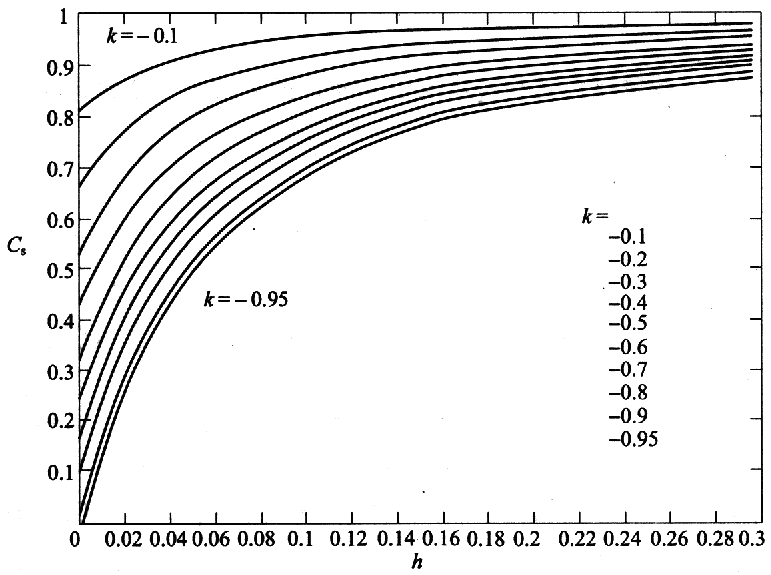

C_s——表層衰減系數，通過鏡像法進行計算，也可通過圖C.0.1中C_s與h和K的關系曲線查取，其中b取0.08m；
b——人腳的金屬圓盤的半徑；
K——不同電阻率土壤的反射系數，可按公式(C.0.1—4)計算；
h_s——表層土壤厚度；
R_m(2nhs)——兩個相似、平行、相距2nh_s且置于土壤電阻率為ρ的無限大土壤中的兩個圓盤之間的互阻(Ω)；
ρ——下層土壤電阻率；
r，z——以圓盤1的中心為坐標原點時，圓盤2上某點的極坐標。

C.0.2 工程中對地網上方跨步電位差和接觸電位差允許值的計算精度要求不高(誤差在5％以內)時，也可采用下式計算：

ρ
0.09·(1 － ——)
ρ_s
C_s ＝ 1 － —————————— （C.0.2）
2h_s ＋ 0.09

附錄D 均勻土壤中接地網接觸電位差和跨步電位差的計算

D.0.1 本附錄只適用于均勻土壤中接地網接觸電位差和跨步電位差的計算。均勻土壤中不規則、復雜結構的等間距布置和不等間距布置的接地網，以及分層土壤中的接地網其接觸電位差和跨步電位差的計算，宜采用專門的計算機程序進行。

D.0.2 接地網接地極的布置可分為等間距布置和不等間距布置。等間距布置時，接地網的水平接地極采用10m～20m的間距布置。接地極間距的大小應根據地面電氣裝置接地布置的需要確定。不等間距布置的接地網接地極從中間到邊緣應按一定的規律由稀到密布置。

D.0.3 等間距布置接地網的接觸電位差和跨步電位差的計算。
1 接地網初始設計時的網孔電壓計算：
1)接地網初始設計時的網孔電壓可按下列公式計算：

ρI_GK_mK_i
U_m ＝ ————— （D.0.3—1）
L_M

1 D² (D＋2h)² h K_ii 8
K_m ＝ —— [ｌn（—— ＋ ———— － ——）＋ —— ｌn—————] （D.0.3—2）
2π 16hd 8Dd 4d K_hπ(2n－1)

K_h ＝ √（1 ＋ h/h₀ ） （D.0.3—3）

式中：ρ——土壤電阻率(Ω·m)；
K_m——網孔電壓幾何校正系數；
K_i——接地網不規則校正系數，用來計及推導K_m時的假設條件引入的誤差；
I_G——接地網的最大入地電流；
D——接地網平行導體間距；
d——接地網導體直徑。扁導體的等效直徑d為扁導體寬度b的1／2；等邊角鋼的等效直徑d為0.84b(b為角鋼邊寬度)；不等邊角鋼的等效直徑d為0.71(b₁和b₂為角鋼兩邊寬度)；
h——接地網埋深；
K_h——接地網埋深系數；
h₀——參考深度，取1m；
K_ii——因內部導體對角網孔電壓影響的校正加權系數。

2)式(D.0.3—1)～式(D.0.3—3)對埋深在0.25m～2.50m范圍的接地網有效。當接地網具有沿接地網周圍布置的垂直接地極、在接地網四角布置的垂直接地極或沿接地網四周和其內部布置的垂直接地極時，K_ii＝1。

3)對無垂直接地極或只有少數垂直接地極，且垂直接地極不是沿外周或四角布置時，K_ii可按下式計算：

K_ii＝1／(2n)^2／n (D.0.3—4)

式中：n——矩形或等效矩形接地網一個方向的平行導體數。

4)對于矩形和不規則形狀的接地網的計算，n可按下式計算：

n＝n_an_bn_cn_d (D.0.3—5)

5)式(D.0.3—5)中，對于方形接地網，n_b＝1；對于方形和矩形接地網，n_c＝1；對于方形、矩形和L形接地網，n_d＝1。
對于其他情況，可按下列公式計算：

2L_c
n_a ＝ —— （D.0.3—6）
L_p

D_m
n_d＝ —————————（D.0.3—9）

式中：L_c——水平接地網導體的總長度；
L_p——接地網的周邊長度；
A——接地網面積(m²)；
L_x——接地網x方向的最大長度；
L_y——接地網y方向的最大長度；
D_m——接地網上任意兩點間最大的距離。
6)如果進行簡單的估計，在計算K_m和K_i以確定網孔電壓可采用n ＝ ，n₁和n₂為x和y方向的導體數。
7)接地網不規則校正系數K_i可按下式計算：

K_i＝0.644 ＋ 0.148n (D.0.3—10)

8)對于無垂直接地極的接地網，或只有少數分散在整個接地網的垂直接地極，這些垂直接地極沒有分散在接地網四角或接地網的周邊上，有效埋設長度L_M按下式計算：

L_M＝L_c+L_R (D.0.3—11)

式中：L_R——所有垂直接地極的總長度。
9)對于在邊角有垂直接地極的接地網，或沿接地網四周和其內部布置垂直接地極時，有效埋設長度L_M可按下式計算：

L_r
L_M ＝ L_c ＋ [ 1.55 ＋ 1.22（—————————）] L_R (D.0.3—12)

式中：L_r——每個垂直接地棒的長度。
2 最大跨步電位差的計算：
1)跨步電位差與跨步電位差U_s與幾何校正系數K_s、校正系數K_i、土壤電阻率ρ、接地系統單位導體長度的平均流散電流有關，可按下列公式計算：

ρI_GK_SK_i
U_s ＝ ————— （D.0.3—13）
L_s

L_s ＝ 0.75L_c ＋ 0.85L_R （D.0.3—14）

式中：I_G——接地網入地故障電流；
L_s——埋入地中的接地系統導體有效長度。
2)發電廠和變電站接地系統的最大跨步電位差出現在平分接地網邊角直線上，從邊角點開始向外1m遠的地方。
對于一般埋深h在0.25m～2.5m的范圍的接地網，K_S可按下式計算：

1 1 1 1－0.5^n－2
K_S ＝ —（—— ＋ ——— ＋ —————）（D.0.3—15）
π2h D＋h D

D.0.4 不等間距布置接地網的接觸電位差和跨步電位差的計算。
1 不等間距布置接地網的布置規則應符合下列要求：
1)不等間距布置的長方形接地網(圖D.0.4)，長或?qū)挿较虻牡趇段導體長度L_ik占邊長L的百分?jǐn)?shù)S_ik可按下式計算：

L_ik
S_ik ＝ —— × 100% （D.0.4—1）
L

式中：L——接地網的邊長，在長方向，L＝L₁，在寬方向，L＝L₂。

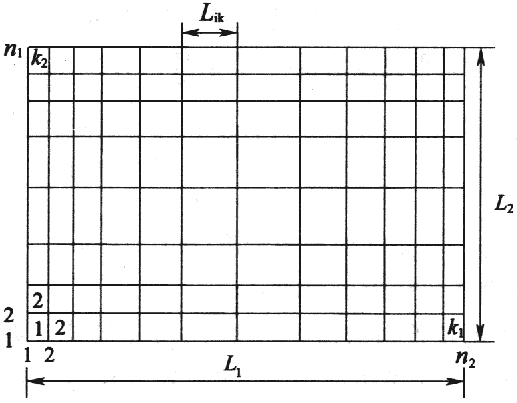

圖D.0.4 不等間距布置的長方形接地網

2)接地網長方向的導體根數為n₁，寬方向的導體根數為n₂。長方向上導體分段數為k₁＝n₁－1，寬方向上的導體分段數為k₂＝n₂－1。
3)S_ik與導體分段數k和從周邊導體數起的導體段的序號i的關系如表D.0.4所示。因接地網的對稱性，如某方向的導體分段為奇數，則列出了(k＋1)／2個數據，當k為偶數，則列出了k／2個數據，其余數據可以根據對稱性賦值。
k≥7，對表中結果進行擬合，則S_ik可按下列公式計算：

S_ik ＝ b₁exp（-ib₂）＋ b₃ （D.0.4—2）

當7≤k≤14時：

b₁＝-1.8066＋2.6681ｌgk－1.0719 ｌg²k(D.0.4—3)
b₂＝-0.7649＋2.6992ｌgk－1.6188 ｌg²k(D.0.4—4)
b₃＝1.8520－2.8568ｌgk＋1.1948 ｌg²k (D.0.4—5)

當14＜k≤25時：

b₁＝-0.00064－2.50923／(k＋1) (D.0.4—6)
b₂＝-0.03083＋3.17003／(k＋1) (D.0.4—7)
b₃＝0.00967＋2.21653／(k＋1) (D.0.4—8)

當25＜k≤40時：

b₁＝-0.0006－2.50923／(k＋1) (D.0.4—9)
b₂＝-0.03083＋3.17003／(k＋1) (D.0.4—10)
b₃＝0.00969＋2.2105／(k＋1) (D.0.4—11)

式中：b₁、b₂和b₃——與k有關的常數。

表D.0.4 S_ik與導體分段數k和從周邊導體數起的導體段的序號i的關系

2 不等間距布置接地網時接地電阻可按下列公式計算：

R ＝ k_Rhk_RLk_Rmk_RNk_Rd（1.068×10^-4 ＋ 0.445/√s）ρ (D.0.4—12)

m ＝ (N₁ － 1)(N₂ － 1)(D.0.4—18)

式中： ρ——土壤電阻率(Ω·m)；

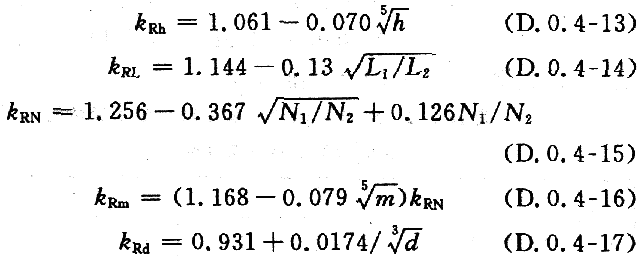

k_Rh、k_RL、k_Rm、k_RN、k_Rd——接地電阻的埋深、形狀、網孔數目、導體根數和導體直徑對接地電阻的影響系數；
L₁、L₂——接地網的長度和寬度；
N₁、N₂——長寬方向布置的導體根數；
m——接地網的網孔數目。

3 最大接觸電位差U_T可按下列公式計算：

U_T ＝ k_TLk_Thk_Tdk_TSk_TNk_TmV (D.0.4—19)

k_Tm＝ 9.727 ×10^-3 ＋ 1.356 /√m (D.0.4—25)

N ＝ N₂/N₁ (D.0.4—26)

式中： V＝I_GR——接地網的最大接地電位升高；
I_GM——流入接地網的最大接地故障電流；
R——接地網接地電阻；
k_TL、k_Th、k_Td、k_TS、k_TN、k_Tm——最大接觸電位差的形狀、埋深、接地導體直徑、接地網面積、接地體導體根數及接地網網孔數目影響系數。
4 最大跨步電位差U_S可按下列公式計算：

U_S ＝ k_SLk_Shk_Sdk_SSk_SNk_SmU₀(D.0.4—27)

k_SL ＝ 29.081 － 1.862√l ＋ 435.18l ＋ 425.68l^1.5 ＋ 148.59l² (D.0.4—28)

k_SN ＝ 1.0 ＋ 1.416×10⁶exp(-202.7N)－0.306exp[29.264（N－1）] (D.0.4—31)

k_SS ＝0.911＋19.104√S (D.0.4—32)

k_Sm ＝ k_SN（34.474－11.541√m＋1.43m－0.076m^1.5＋1.455×10^-3m²）(D.0.4—33)

N ＝ N₂/N₁ (D.0.4—34)

l ＝ L₁/L₂ (D.0.4—35)

式中：k_SL、k_Sh、k_Sd、k_SS、k_SN和k_Sm——最大跨步電位差的形狀、埋深、接地導體直徑、接地網面積、接地體導體根數及接地網網孔數目影響系數。

附錄E 高壓電氣裝置接地導體(線)的熱穩定校驗

E.0.1 接地導體(線)的最小截面應符合下式的要求：

I_g
S_g ≥——√t_e （E.0.1）
C

式中：S_g——接地導體(線)的最小截面(mm²)；
I_g——流過接地導體(線)的最大接地故障不對稱電流有效值(A)，按工程設計水平年系統最大運行方式確定；
t_e——接地故障的等效持續時間，與t_s相同；
C——接地導體(線)材料的熱穩定系數，根據材料的種類、性能及最大允許溫度和接地故障前接地導體(線)的初始溫度確定。

E.0.2 在校驗接地導體(線)的熱穩定時，I_g及t_e應采用表E.0.2—1所列數值。接地導體(線)的初始溫度，取40℃。
對鋼和鋁材的最大允許溫度分別取400℃和300℃。鋼和鋁材的熱穩定系數C值分別取70和120。
銅和銅覆鋼材采用放熱焊接方式時的最大允許溫度，應根據土壤腐蝕的嚴重程度經驗算分別取900℃、800℃或700℃。爆炸危險場所，應按專用規定選取。銅和銅鍍鋼材的熱穩定系數C值可采用表E.0.2—2給出的數值。

表E.0.2—1 校驗接地導體(線)熱穩定用的I_g和t_e值

表E.0.2—2 校驗銅和銅鍍鋼材接地導體(線)熱穩定用的C值

E.0.3 熱穩定校驗用的時間可按下列要求計算：
1 發電廠和變電站的繼電保護裝置配置有兩套速動主保護、近接地后備保護、斷路器失靈保護和自動重合閘時，t_e應按下式取值：

t_e≥t_m＋t_f＋t_o (E.0.3—1)

式中 t_m——主保護動作時間；
t_f——斷路器失靈保護動作時間；
t_o——斷路器開斷時間。
2 配有一套速動主保護、近或遠(或遠近結合的)后備保護和自動重合閘，有或無斷路器失靈保護時，t_e應按下式取值：

t_e≥t_o＋t_r (E.0.3—2)

式中 t_r——第一級后備保護的動作時間。

附錄F 架空線路桿塔接地電阻的計算

F.0.1 桿塔水平接地裝置的工頻接地電阻可按下式計算：

ρL²
R ＝ ——（ｌn—— ＋ A_t） （F.0.1）
2πLhd

式中：A_t——按表F.0.1取值；
L——按表F.0.1取值。

表F.0.1 A_t和L的意義與取值

F.0.2 桿塔接地裝置接地電阻的沖擊系數，可按以下公式計算：
1 鐵塔接地裝置：

α＝ 0.74ρ^-0.4(7.0＋√L)[1.56－exp（－3.0I_i^-0.4）] （F.0.2—1）

式中：I_i——流過桿塔接地裝置或單獨接地極的沖擊電流(kA)；
ρ——以Ω·m表示的土壤電阻率。
2 鋼筋混凝土桿放射型接地裝置：

a = 1.36ρ^-0.4(1.3＋√L)[1.55－exp（－4.0I_i^-0.4）] （F.0.2—2）

3 鋼筋混凝土桿環型接地裝置：

a = 2.94ρ^-0.5(6.0＋√L)[1.23－exp（－2.0I_i^-0.3）] （F.0.2—3）

4 單獨接地極接地電阻的沖擊系數的計算：
1)垂直接地極：

a = 2.75ρ^-0.4(1.8＋√L)[0.75－exp（－1.50I_i^-0.2）] （F.0.2—4）

2)單端流入沖擊電流的水平接地極：

a = 1.62ρ^-0.4(5.0＋√L)[0.79－exp（－2.3I_i^-0.2）] （F.0.2—5）

3)中部流入沖擊電流的水平接地極：

a = 1.16ρ^-0.4(7.1＋√L)[0.78－exp（－2.3I_i^-0.2）] （F.0.2—6）

F.0.3 ρ≤300Ω·m時，可計及桿塔自然接地極的作用。其沖擊系數可利用下式計算：

1
a ＝ ———————（F.0.3）
1.35 ＋α₁I_i^1.5

式中：a_i——對鋼筋混凝土桿、鋼筋混凝土樁和鐵塔的基礎(一個塔腳)，為0.053；對裝配式鋼筋混凝土基礎(一個塔腳)和拉線盤(帶拉線棒)，為0.038。

F.0.4 各種型式接地極的沖擊利用系數η_i可采用表F.0.4的數值。工頻利用系數可取0.9。自然接地極，工頻利用系數可取0.7。

表F.0.4 接地極的沖擊利用系數η_i

F.0.5 各種型式接地裝置工頻接地電阻的計算，可采用表F.0.5的簡易計算式。

表F.0.5 各種型式接地裝置的工頻接地電阻簡易計算式

注：表中R為接地電阻(Ω)；ρ為土壤電阻率(Ω·m)。

附錄G 系數K的求取方法

G.0.1 本規范第8.2.1條第2款式(8.2.1)中k值可由下式計算：

式中 Q_c——導線材料在20℃的體積熱容量[J／(℃·mm³)]；
β——導線在0℃時的電阻率溫度系數的倒數，可按表G.0.1取值(℃)；
ρ₂₀——導線材料在20℃時的電阻率，可按表G.0.1取值(Ω·mm)；
θ_I——導線的初始溫度(℃)；
θ_f——導線的最終溫度(℃)。

表G.0.1 式(G.0.1)中的參數取值

G.0.2 用法不同或運行情況不同的保護導體的k值，可按表G.0.2—1～表G.0.2—5選取。

表G.0.2—1 非電纜芯線且不與其他電纜成束敷設的絕緣保護導體的k

注：溫度中的較小數值適用于截面積大于300mm²的PVC絕緣導體。

表G.0.2—2 與電纜護層接觸但不與其他電纜成束敷設的裸保護導體的k

表G.0.2—3 電纜芯線或與其他電纜或絕緣導體成束敷設的保護導體的k

注：溫度中較小數值適用于截面積大于300mm²的PVC絕緣導體。

表G.0.2—4 用電纜的金屬護層，鎧裝、金屬護套、同心導體等作保護導體的k

注：溫度的數值也應適用于外露可觸及的或與可燃性材料接觸的裸導體。

表G.0.2—5 所示溫度不損傷相鄰材料時的裸導體的k

附錄H 低壓接地配置、保護導體和保護聯結導體

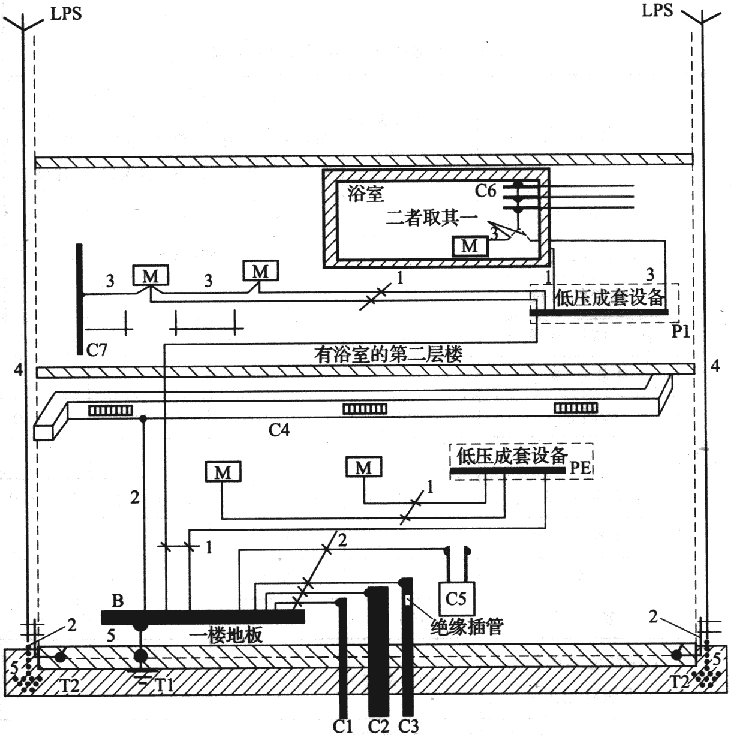

圖H 接地配置、保護導體和保護聯結導體

M—外露可導電部分；C—外界可導電部分；C₁—外部進來的金屬水管；C₂—外部進來的金屬排棄廢物、排水管道；C₃—外部進來的帶絕緣插管的金屬可燃?xì)怏w管道；C₄—空調；C₅—供熱系統；C₆—金屬水管，比如浴池里的金屬水管；C₇—在外露可導電部分的伸臂范圍內的外界可導電部分；B—總接地端子(總接地母線)；T—接地極；T₁—基礎接地；T₂—LPS(防雷裝置)的接地極(若需要的話)；1—保護導體；2—保護聯結導體；3—用作輔助聯結用的保護聯結導體；4—LPS(防雷裝置)的引下線；5—接地導體

附錄J 土壤和水的電阻率參考值

表J 土壤和水的電阻率參考值
