GB/T 13539.6-2013 低壓熔斷器 第6部分：太陽能光伏系統保護用熔斷體的補充要求 （完整版）
1 總則
1.1 范圍和目的
本部分的補充要求適用于保護設備中光伏組件串和光伏方陣的熔斷體，該熔斷體適用于標稱電壓至直流1500V的電路。
熔斷體的額定電壓可至直流1500V。
注1：此類熔斷體通常稱為“PV熔斷體”。
注2：在多數情況下，組合設備的一部分可用作熔斷器底座。由于設備的多樣性，難以作出一般性的規定；組合設備是否適合作熔斷器底座，應由用戶與制造廠協商。但是，如果采用獨立的熔斷器底座或熔斷器支持件，他們應符合IEC60269系列標準的相關要求。
注3：在額定分?jǐn)嗄芰Ψ秶鷥?nèi)，PV熔斷體保護下級逆變器元件(如電容器)或電容器反饋至方陣或方陣布線的放電。
本部分的目的是確定PV熔斷體的特性，從而在相同尺寸的前提下，可以用具有相同特性的其他型式的熔斷體替換光伏熔斷體。因此，本部分中特別規定了：
a) 熔斷體的下列特性：
1) 額定值；
2) 使用類別；
3) 正常工作時的溫升；
4) 耗散功率；
5) 時間一電流特性；
6) 分?jǐn)嗄芰Γ?/p>
7) 尺寸或尺碼(如適用)；
b) 驗證熔斷體特性的型式試驗；
c) 熔斷體標志。
1.2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
IEC 60269-1：2006 低壓熔斷器 第1部分：基本要求1)(Low-voltage fuses―Part 1：General re-quirements)
修改單1(2009)
1) 現已有第4.1(2009)合訂版，該版包括IEC 60269-1(2006)及其修改單1(2009)。
IEC 60269-2 低壓熔斷器 第2部分：專職人員使用的熔斷器的補充要求(主要用于工業的熔斷器)標準化熔斷器系統示例A至J(Low-voltage fuses―Part 2：Supplementary requirIements for fusesfor use by authorized persons(fuses mainly for industrial application)―Examples of standardized sys-terns of fuses A to J)
ISO 3優先數――優先數系列(Preferred numbers―Series of preferred numbers)
2 術語和定義
3 正常工作條件
3.10 外殼內的溫度
熔斷體的額定值是根據規定條件而定的，當安裝地點的實際情況(包括安裝地的空氣條件)與規定條件不符合時，用戶應與制造廠協商是否需要重新規定額定值。
4 分類
4 分類
IEC 60269-1適用。
5 熔斷器特性
5.2 額定電壓
對于電壓至750V，IEC 60269-1適用。對于更高的電壓，可從ISO 3中的R5或R10系列中選取。
5.5 熔斷體的額定耗散功率
除了IEC 60269-1規定外，制造廠應規定額定耗散功率與70％～100％額定電流的函數關系。
6 標志
6.2 熔斷體的標志
除了IEC 60269-1中6.2規定外，補充下列要求：
——使用類別“gpV”。
7 設計的標準條件
7.5 分?jǐn)嗄芰?/strong>
在額定直流電壓下，熔斷體應能分?jǐn)囝A(yù)期電流在約定熔斷電流和額定分?jǐn)嗄芰?時間常數不大于表104規定值)之間的任何電路。

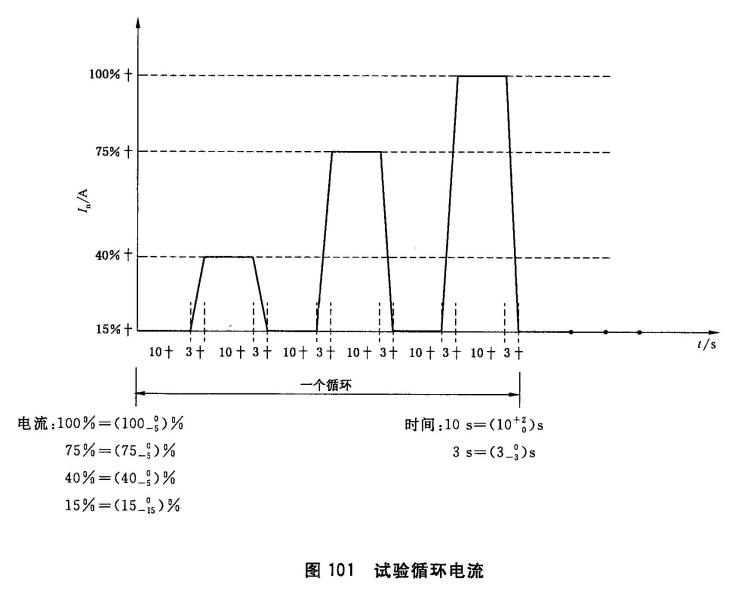

8 試驗
8.11 機械試驗及其他試驗
8.11.2.4 可接受的熱感應漂移水平的驗證
9個最大額定電流的熔斷體試品和5個最小額定電流的熔斷體試品各經受50個加熱和冷卻的溫度循環。每個循環包括熔斷體本體承受15min的一40℃±5℃，接著15min的90℃土5℃溫度變化(以任何合適的升降溫速率進行)。50個循環結束后，試品應恢復至室溫(25℃±5℃)至少3h。
溫度循環結束后，最大額定電流的熔斷體試品應進行下述試驗：
——8.4.3.1 約定不熔斷電流(Inf)；
約定熔斷電流(If)；
——8.5 No.1分?jǐn)嗄芰蛣?dòng)作特性(表104)；
No.2分?jǐn)嗄芰蛣?dòng)作特性(表104)；
No.5分?jǐn)嗄芰蛣?dòng)作特性(表104)。
溫度循環結束后，最小額定電流的熔斷體試品應進行下述試驗：
——8.4.3.1 約定不熔斷電流(Inf)；
約定熔斷電流(If)；
——8.5 No.1分?jǐn)嗄芰蛣?dòng)作特性(表104)；
見表102和表103。
8.11.2.5 在極端溫度條件下的功能驗證
a) 1個最大額定電流的熔斷體試品和1個最小額定電流的熔斷體試品各經受溫度為50℃土5℃，時間為3h或直到溫度達到穩定的溫度處理。每個熔斷體通以其額定電流(In)，時間等于表101規定的約定時間。在約定時間內熔斷體不應動作；
b) 1個最大額定電流的熔斷體試品和1個最小額定電流的熔斷體試品各經受溫度為50℃士5℃，時間為3h或直到溫度達到穩定的溫度處理。每個熔斷體通以其約定熔斷電流(If)，在表101規定的約定時間內熔斷體應動作。熔斷體動作時應無外部效應或損壞。見表102和表103。
附錄 AA
AA.1 總則
本附錄分為如下4個具有標準尺寸的熔斷體系統特殊示例：

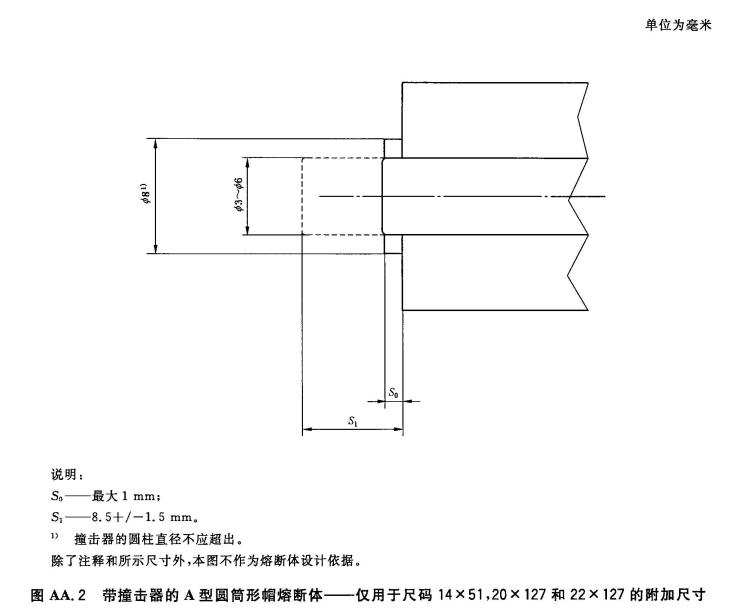

——A型圓筒形帽熔斷體系統——法國(圖AA.1和圖AA.2)；
——B型帶有觸刀的圓筒形帽熔斷體系統――北美(圖AA.3)；

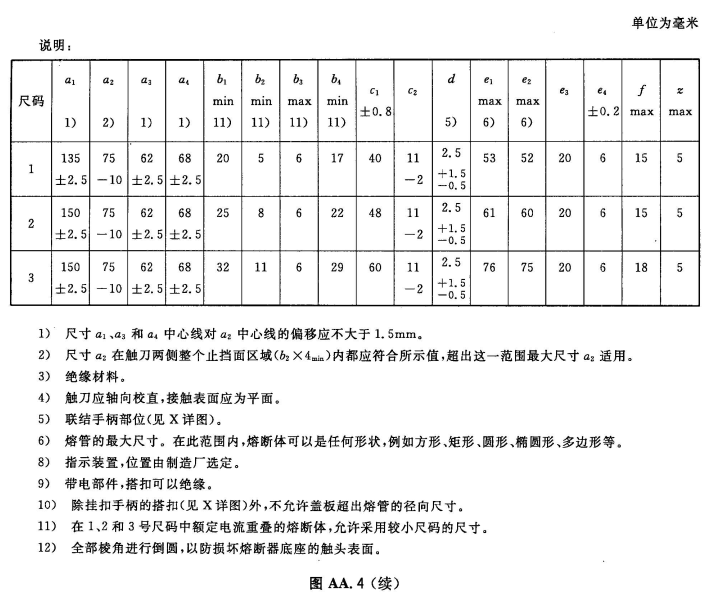

——C型刀型觸頭熔斷體系統——DIN(圖AA.4)；

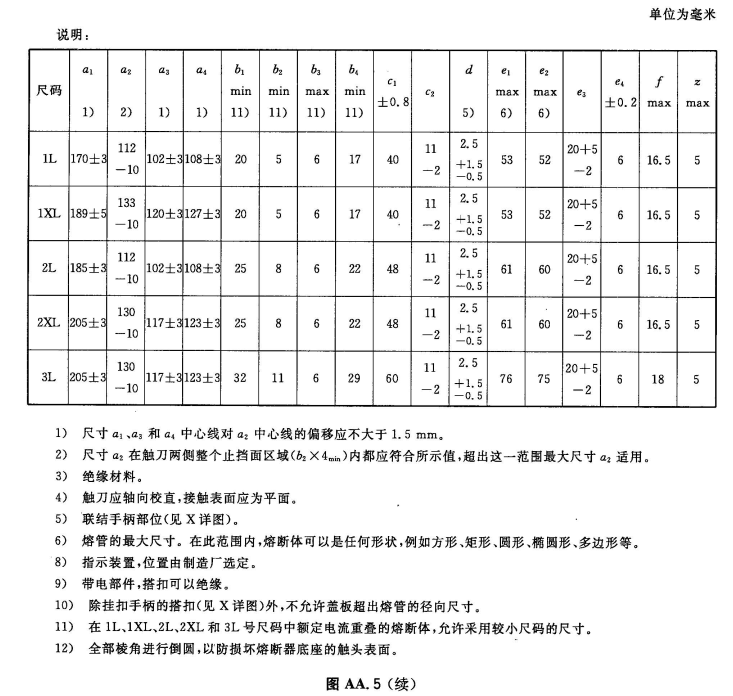

——D型加長型刀型觸頭熔斷體系統——DIN(圖AA.5)。
用于PV保護的熔斷體也可有符合IEC 60269-2中熔斷器系統A、F和H規定的熔斷體的相同尺寸。
除了符合本部分要求外，熔斷體的耗散功率不應超過相關的熔斷器底座或熔斷器支持件的接受耗散功率。
當熔斷體的耗散功率超過標準的熔斷器底座或熔斷器支持件的接受耗散功率時，制造廠應給出降容值。

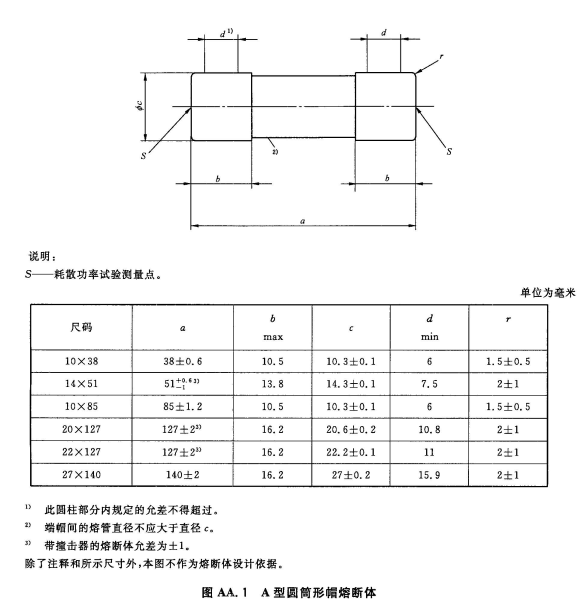

AA.2 A型圓筒形帽熔斷體

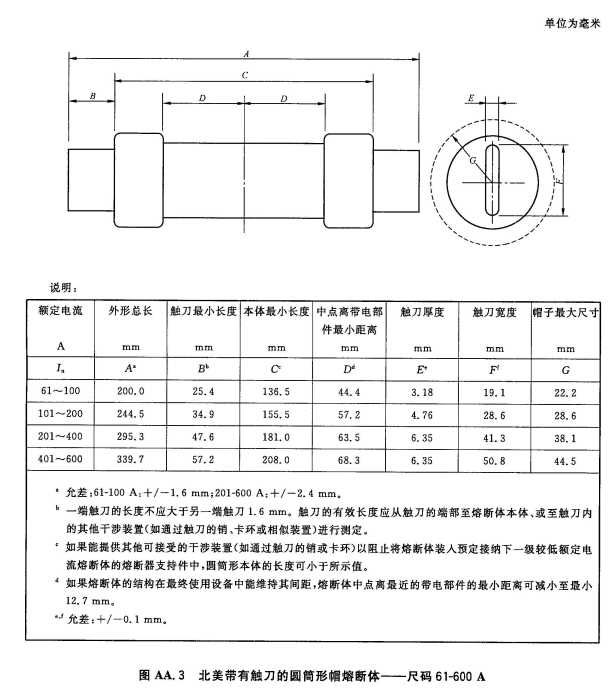

AA.3 B型北美帶有觸刀的圓筒形帽熔斷體(PV特殊用途)

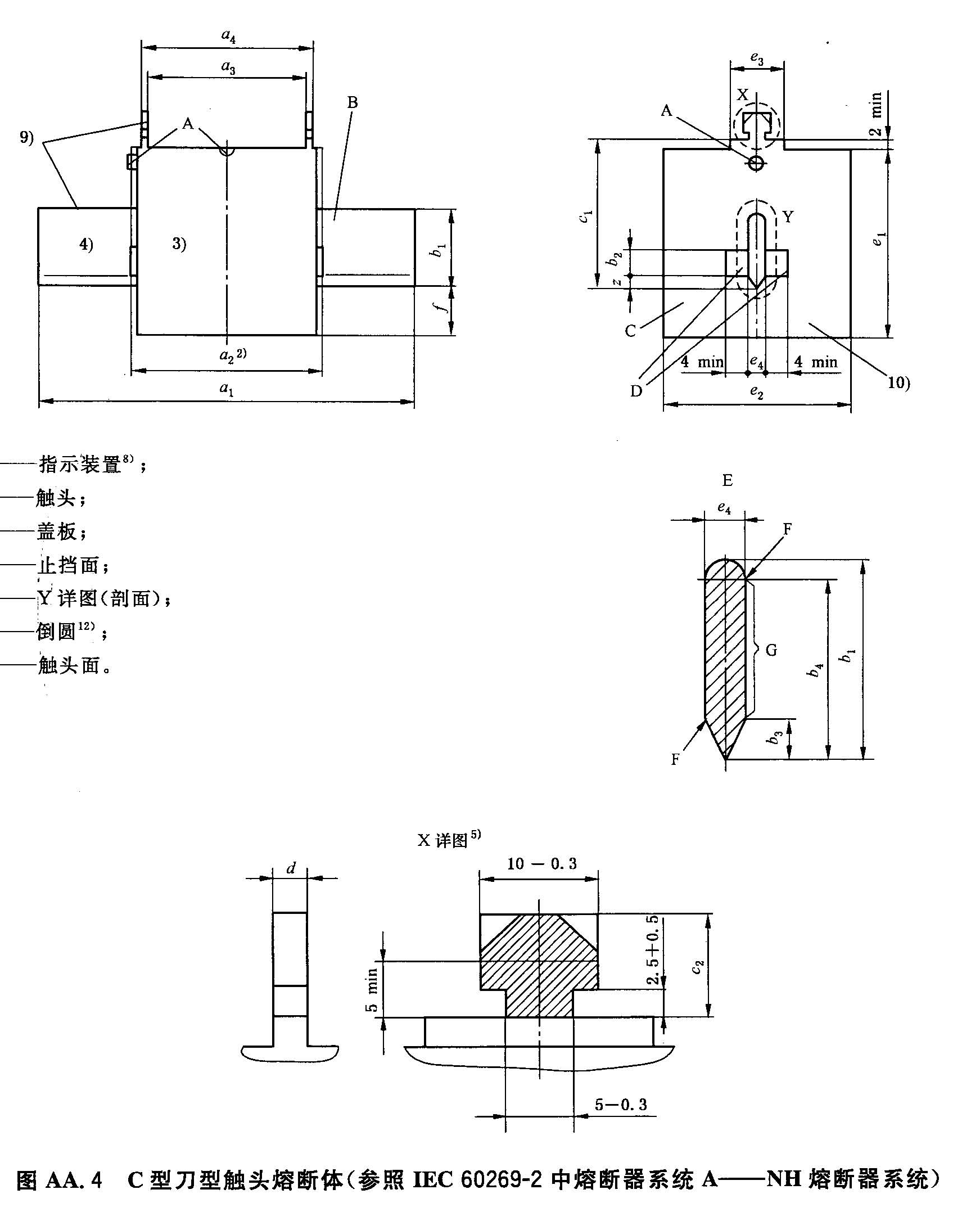

AA.4 C型刀型觸頭熔斷體(參照IEC 60269-2中熔斷器系統A――NH熔斷器系統)

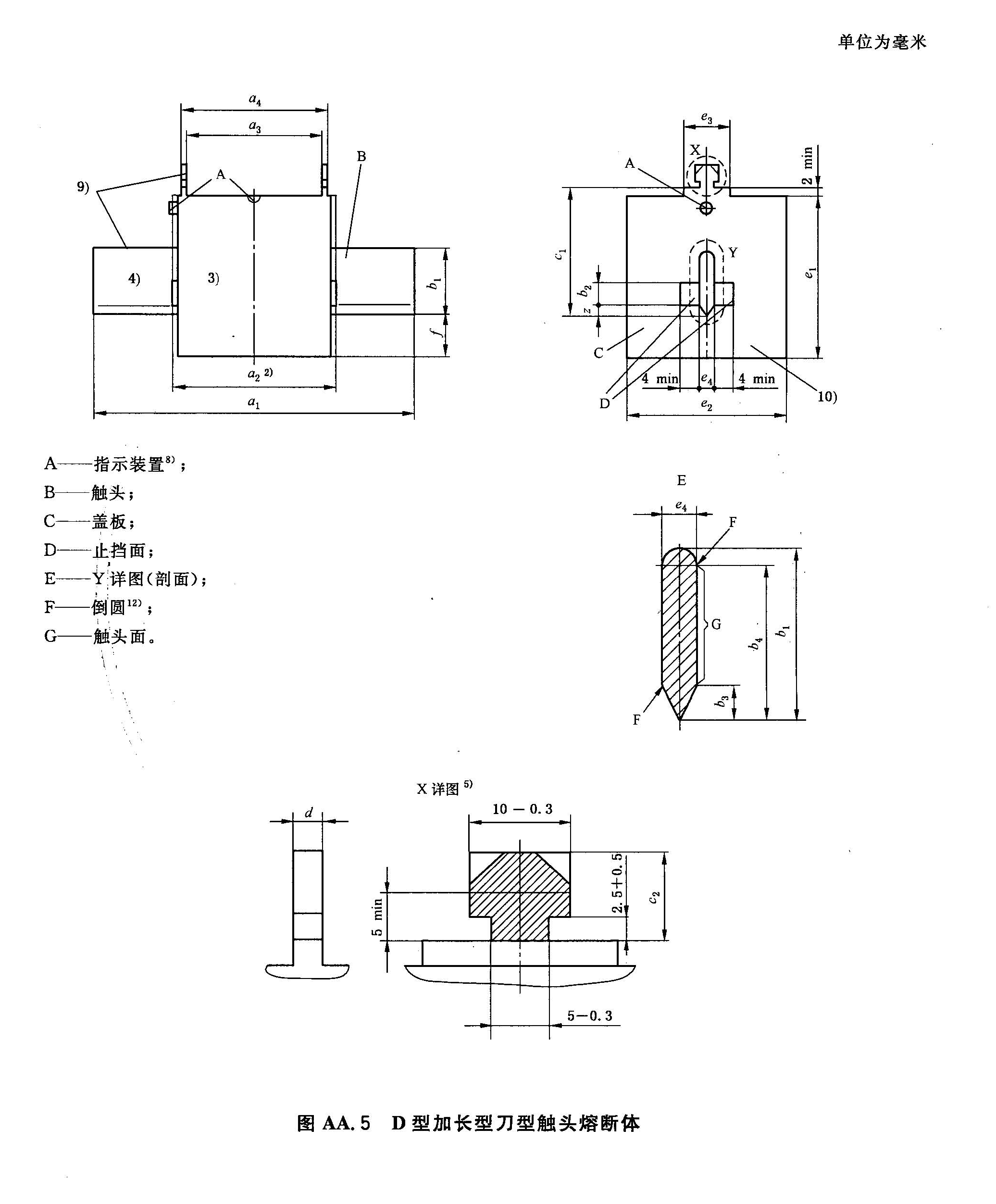

AA.5 D型加長型刀型觸頭熔斷體(PV特殊用途)
附錄 BB
BB.1 總則
本附錄僅限于在光伏裝置直流側中具有一般特性的電路中使用的光伏熔斷體。
本附錄的目的是根據熔斷體的額定值以及電路(熔斷體是其一部分)的性質，闡明熔斷體的特性，以此作為選擇熔斷體的依據。
