GB 15934-2008 電器附件 電線組件和互連電線組件 （完整版）
1 范圍
1 范圍
本標準規定了家用和類似用途設備所用的電線組件和互連電線組件的要求。
本標準不適用于工業用電線組件（即帶有符合GB/T 11918、GB/T 11919要求的插頭和連接器的工業用電線組件），也不適用于電線加長組件。
注：按本標準的定義，帶有可拆線插頭和連接器的電源軟線不是“電線組件”。但考慮到它們與“電線組件”類似且用途相似，因此建議，這種帶有可拆線插頭和連接器的電源軟線應盡可能地采用本標準的要求。
2 規范性引用文件
2 規范性引用文件
GB 2099.1 家用和類似用途插頭插座 第1部分：通用要求（GB 2099.1-1996，eqv IEC 60884-1：1994）
GB 5013（所有部分） 額定電壓450/750V及以下橡皮絕緣電纜（IEC 60245，IDT）
GB 5023（所有部分） 額定電壓450/750V及以下聚氯乙烯絕緣電纜（IEC 60227，IDT）
GB 17465.1-1998 家用和類似用途的器具耦合器 第1部分：通用要求（eqv IEC 60320-1：1994）
GB 17465.2-1998 家用和類似用途的器具耦合器 第2部分：家用和類似設備用互連耦合器（eqv IEC 60320-2-2：1990）
IEC 60050（151）：1978 國際電工名詞術語 第151章：電磁裝置
IEC 60536：1976 電工電子設備防觸電保護分類
3 術語和定義
3.1 電線組件 cord set
由一根帶有一個不可拆線的插頭和帶有一個不可拆線的連接器的軟纜或軟線組成的，用于將電器器具或設備與電源連接的組件。
3.2 互連電線組件 interconnection cord set
由一根帶有一個不可拆線的插頭連接器和一個不可拆線的連接器的電線組成的，用于將一個電器器具或設備與另一個器具或設備的電源相互連接的組件。
注1：“不可拆線的插頭”和“不可拆線的連接器”的定義分別參見GB 2099.1和GB 17465.1-1998。
注2：電線組件、互連電線組件與電線加長組件之間的區別是，后者有移動式插座而非連接器，而且電線加長組件不能直接用于器具或設備與電源的連接。
注3：接有一段電線的不可拆線的插頭有時被稱為“不完全電線組件”，此類產品的要求見GB 2099.1。
3.3 型式試驗 type test
對給定設計的一個或多個產品進行試驗，以證明產品設計符合標準要求。
[IEV 151-04-15]
3.4 例行試驗 routine test
在產品制造過程中和/或制造后，對每個單獨的產品進行試驗，以確定產品是否符合給定標準的要求。
[IEV 151-04-16]
4 一般要求
4 一般要求
電線組件和互連電線組件的設汁和構造應保證電線組件和互連電線組件在正常使用時性能可靠而且對用戶及周圍環境沒有危險。
通過進行規定的所有試驗檢查其是否符合本標準要求。
試驗如下：
——在每種電線組件和互連電線組件的代表性樣品上進行型式試驗；
——適用時，在按本標準制造的每個電線組件和互連電線組件上進行例行試驗。
注：例行試驗在附錄A中規定。
5 要求
5.1 對部件的要求
電線組件的插頭應符合GB 2099.1的要求。
電線組件的連接器應符合GB 17465.1的要求。
互連電線組件的插頭連接器應符合GB 17465.2的要求。
電線組件或互連電線組件的電線應符合GB 5023或GB 5013的要求。
插頭、連接器、插頭連接器和電線是否符合要求通過相應標準中所規定的試驗來檢查。一個部件在試驗過程中，對組件中另一個部件的影響可忽略不計。
絞合導體的末端承受接觸壓力處，不能用軟焊的方法使其固結，除非夾緊連接方式的設計可以避免由于焊劑的冷流而產生不良接觸的危險。
6 電氣連續性和極性
6 電氣連續性和極性
在帶極性的系統中使用的電線組件和互連電線組件，應保證每一極的相對應的插頭插銷與連接器插套之間的電氣連續性。
是否符合要求，通過測量來檢查。
7 EMC要求
附錄A 工廠接線的電線組件和互連電線組件安全性例行試驗(防觸電保護和正確極性)
A.1 一般要求

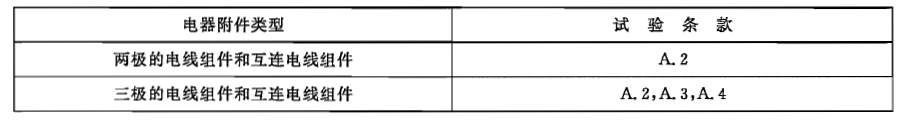

適用時，所有工廠接線的電線組件和互連電線組件應經受下列試驗。
試驗設備或生產體系應確保不合格樣品不適合使用或與合格產品隔離，以使不合格樣品不能出廠銷售。
注：“不適合使用”的意思是：該電器附件不能滿足預期用途。然而，返修產品（通過可靠的體系運作）返修和重新測試是可以接受的。
通過程序或生產體系應可以識別出可出廠銷售的附件已進行過所有相關的試驗。
生產商應保存所進行的試驗已錄，記錄包括以下內容：
——產品型號；
——試驗日期；
——生產場地（如果生產場地多于1個）；
——試驗數量；
——不合格數及所采取的措施，如銷毀/返修。
在每次使用前和使用后，以及在連續使用期間，至少每隔24h，試驗設備應進行檢查。檢查期間，當接入沒定的故障產品或施加模擬故障時，設備應能顯示故障狀況。
只有檢查滿足要求時，檢查前生產的產品才能出廠銷售。
試驗設備應至少每年檢定（計量）一次。
應保存所有檢查和必要調試的記錄。
A.2 帶極性的系統；相線（L）和中線（N）——正確連接
對于帶極性的系統，試驗應采用安全特低電壓（SELV）進行。安全特低電壓（SELV）施加在電線組件或互連電線組件一端的L極和N極的插銷或插套與另一端對應的L極和N極的插銷或插套之間，歷時不少于2s。
注：帶有自動計時的試驗設備，2s的試驗時間可減少到不少于1s。
可進行其他合適的試驗。
極性應正確。
A.3 接地（E）連續性
試驗應采用安全特低電壓（SELV）進行。安全特低電壓（SELV）施加在電線組件或互連電線組件兩端對應的E極插銷或附件插套之間，歷時不少于2s。
注：帶有自動計時的試驗設備，2s的試驗時間可減少到不少于1 s。
可進行其他合適的試驗。
應保持接地連續性。
A.4 短路/錯誤連接和L極或N極與E極的爬電距離和電氣間隙的減小
試驗應在L極和N極導體與E極導體之間進行。
——在電源末端，如插頭施加電壓為2000V±200V，50Hz或60Hz的交流電，歷時不少于2s。
注：帶有自動計時的試驗設備，2s的試驗時間可減少到不少于1s。
或
——波形為1.2/50μs，峰值電壓為4kV的脈沖電壓試驗，在每一極施加時間間隔不少于1 s的三個脈沖，試驗電壓施加在電源末端，如插頭或插頭連接器。
進行本試驗時，可將L極和N極導體連接在一起。
不應發生閃絡。
