GB 50697-2011 1000kV變電站設計規范 （完整版）
1 總則
1.0.1 為規范1000kV變電站設計，使變電站的設計符合國家的有關政策、法規，達到安全可靠、先進適用、經濟合理、環境友好的要求，制定本規范。
1.0.2 本規范適用于電壓為1000kV新建、擴建或改建變電站或開關站的設計。
1.0.3 1000kV變電站的設計應結合工程特點，采用具備應用條件的新技術、新設備、新材料、新工藝。
1.0.4 1000 kV變電站的設計應采取切實有效的措施節約用地、保護環境、滿足勞動安全要求。環境保護、水土保持及勞動安全衛生設施應與主體工程同步設計、同步施工、同步投產。
1.0.5 1000kV變電站的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 電氣主接線
2.0.1 1000kV變電站的電氣主接線，應根據變電站在電力系統中的地位，以及變電站的規劃容量、負荷性質、連接元件數、配電裝置特點、設備制造和供貨能力等因素，按滿足供電可靠、運行靈活、檢修方便、便于擴建、投資合理、節省占地的原則，通過技術經濟比較后確定。
2.0.2 1000kV配電裝置的最終接線方式，當線路、變壓器等連接元件的總數為5回及以上時，宜采用一個半斷路器接線，同名回路應配置在不同串內，電源回路與負荷回路宜配對成串；當接線條件受限制時，同名回路可接于同一側母線。當初期線路、變壓器等連接元件較少時，可根據具體的元件總數采用角形接線或其他使用斷路器數量較少的簡化接線型式，但在布置上應便于過渡到最終接線。
2.0.3 1000kV線路并聯電抗器回路，宜采用不裝設斷路器和隔離開關的接線。
2.0.4 1000kV變電站中主變壓器第三繞組額定電壓宜采用110kV，最高運行電壓可采用126kV。當主變壓器容量較大或系統對第三繞組配備無功補償提出特殊要求時，可研究確定后采用其他電壓等級。110kV電氣接線采用以主變壓器為單元的單母線接線時，進線側宜裝設總斷路器，中性點應采用不接地方式。
2.0.5 1000kV避雷器和電壓互感器不應裝設隔離開關；當1000kV配電裝置采用一個半斷路器接線時，線路、變壓器元件均不應裝設出口隔離開關，但當變電站初期可能出現2個完整串運行時，線路、變壓器元件宜裝設出口隔離開關。
2.0.6 對于一個半斷路器接線，在滿足繼電保護和計量要求的條件下，當采用氣體絕緣金屬封閉開關設備、復合電器或罐式斷路器時，宜在斷路器兩側分別裝設電流互感器。
2.0.7 在每回出線的三相上應裝設電壓互感器；在主變壓器和每組母線上，應根據繼電保護、計量和自動裝置的要求，在一相或三相上裝設電壓互感器。
2.0.8 接地開關配置應滿足檢修安全要求，斷路器的兩側、線路或變壓器出口和1000kV配電裝置的每段母線，應裝設接地開關。
3 主變壓器
3.0.1 主變壓器容量和組數的選擇，應根據現行行業標準《電力系統設計技術規程》DL/T 5429的有關規定和審定的電力系統規劃設計方案確定。變電站同一電壓網絡內任一組變壓器事故停運時，其他元件不應超過事故過負荷的規定。凡裝有兩組及以上主變壓器的變電站，其中一組事故停運后，其余主變壓器的容量應保證該站全部負荷的70％。
3.0.2 主變壓器宜選用單相自耦變壓器，應根據系統和設備情況確定是否裝設備用相。
3.0.3 主變壓器公用繞組的容量，應根據系統潮流和自耦變壓器第三繞組側無功補償容量的配置進行校核。
3.0.4 主變壓器調壓方式的選擇，宜采用中性點無勵磁調壓方式。當采用有載調壓時，應經過技術經濟綜合論證后確定。
4 1000KV并聯電抗器
4.0.1 1000kV并聯電抗器的容量和組數，應根據限制工頻過電壓、潛供電流、防止自勵磁、同期并列及無功平衡等方面的要求，進行技術經濟綜合論證后確定。
4.0.2 1000kV并聯電抗器宜采用單相油浸鐵芯式，應根據系統和設備情況確定是否裝設備用相。
4.0.3 線路1000kV并聯電抗器中性點應經電抗接地，中性點接地電抗應根據電力系統的情況按加速潛供電弧熄滅或抑制諧振過電壓的要求選擇電抗值。
5 1000KV設備和導體選擇
6 1000KV配電裝置
6.0.1 1000kV配電裝置應采用氣體絕緣金屬封閉開關設備、復合電器或屋外敞開式布置。
6.0.2 1000kV屋外配電裝置的最小安全凈距不應小于表6.0.2的規定。

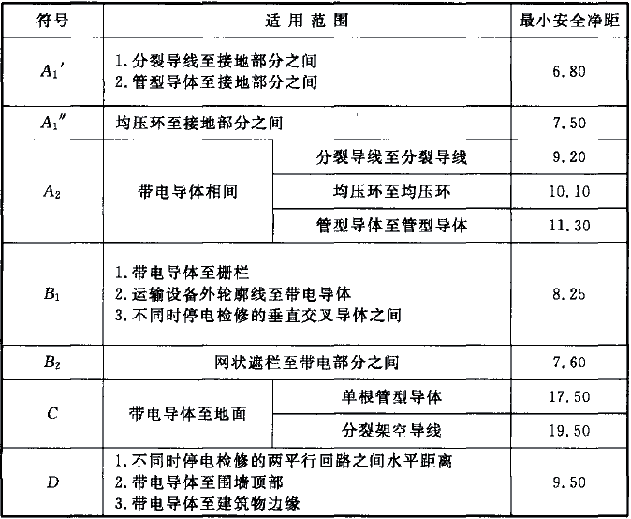

表6.0.2 1000kV屋外配電裝置的最小安全凈距
注：1 表中數據為海拔1000m時的安全凈距；
2 交叉導體之間應同時滿足A2和B1的要求；
3 平行的導體之間應同時滿足A2和D的要求；
4 當帶電作業時，人體活動半徑取0.75m。
6.0.3 海拔高度不高于1000m，屋外配電裝置使用軟導線或管型導體時，在不同過電壓條件下，帶電部分至接地部分、不同相帶電部分之間的最小安全凈距，應根據表6.0.3進行校驗，并應采用表6.0.3中的最大數值。

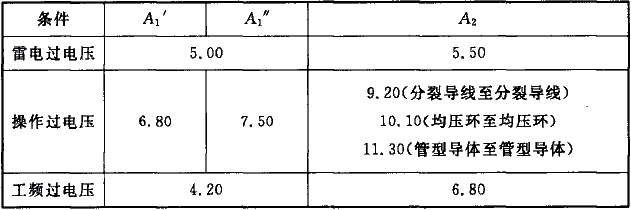

表6.0.3 不同條件下的最小安全凈距
6.0.4 1000kV屋外配電裝置場地內的靜電感應場強水平(距地面1.5m空間場強)不宜超過10kV/m，但少部分地區可允許達到15kV/m。
6.0.5 在設計中降低靜電感應場強可采取下列措施：
1 減少同相母線交叉與同相轉角布置。
2 減少或避免同相的相鄰布置。
3 控制箱等操作設備宜布置在較低場強區。
4 必要時可適當加屏蔽線或設備屏蔽環。
5 提高設備及引線的安裝高度。
6.0.6 1000kV屋外配電裝置的母線及跨線宜滿足導線上人要求，其荷載值應符合下列規定：
1 單相檢修作業時，作用在導線上的人及工具重可按350kg設計，作用在梁上作業相處的人及工具重可按200kg設計。
2 三相停電檢修時，作用在每相導線上的人及工具重可按200kg設計，作用在梁上的人及工具重可按200kg設計。
3 設備連線不應允許上人。
6.0.7 導線掛線應對施工方法提出要求，并應限制其過牽引值。
6.0.8 1000kV屋外敞開式配電裝置宜設相間運輸通道，并根據電氣接線、設備布置和安全距離要求，確定相間距離、設備支架高度和道路轉彎半徑。
6.0.9 在晴天，干擾頻率為0.5MHz時，1000kV配電裝置的電暈無線電干擾水平在圍墻外20m(非出線方向)地面處，不應超過(55～58)dB(μV/m)。
7 110KV無功補償裝置
8 防雷接地
8.0.1 1000kV變電站直擊雷防護除應符合現行行業標準《交流電氣裝置的過電壓保護和絕緣配合》DL/T 620的有關規定外，尚應符合下列規定：
1 變電站的直擊雷防護，宜采用電氣幾何模型法或滾球法進行核算。
2 裝在構架上的避雷針應與接地網連接，并應在其附近裝設集中接地裝置。裝有避雷針和避雷線的構架與1000kV帶電部分間的空氣中距離，不應小于7m。
8.0.2.1100kV氣體絕緣金屬封閉開關設備和復合電器設備可根據實際需要設置輔助接地網，氣體絕緣金屬封閉開關設備和復合電器設備的接地線應先引至輔助接地網后與變電站主接地網多點連接。
8.0.3 輔助接地網材質可采用銅或鋼，其截面除應滿足溫升限值及熱穩定的要求外，還需滿足設備殼體感應電壓限值等要求。
9 過電壓保護和絕緣配合
9.0.1 1000kV變電站過電壓保護和絕緣配合的設計，除應符合本規范的規定外，尚應符合現行國家標準《1000kV特高壓交流輸變電工程過電壓和絕緣配合》GB/Z 24842的規定。
9.0.2 變電站設備在運行中可能受到的作用電壓，可分為下列類型：
1 持續運行電壓(其值不超過系統最高電壓Um，持續時間等于設備設計的運行壽命)；
2 暫時過電壓(包括工頻過電壓、諧振過電壓)；
3 操作(緩波前)過電壓；
4 雷電(快波前)過電壓；
5 特快速瞬態過電壓。
9.0.3 工頻過電壓的基準電壓1.0p.u.應為
，諧振過電壓和操作過電壓的基準電壓1.0p.u.應為
。
9.0.4 變電站的過電壓水平宜符合下列規定：
1 相對地工頻過電壓水平不宜超過下列數值：
1) 線路斷路器的變電站側：1.3p.u.；
2) 線路斷路器的線路側：1.4p.u.。
2 最大的相對地統計操作過電壓不宜大于1.6p.u.，最大的相間統計操作過電壓不宜大于2.9p.u.。
9.0.5 1000kV系統用氧化鋅避雷器的保護水平應符合表9.0.5的規定。
表9.0.5 1000kV系統用氧化鋅避雷器的保護水平(kV)
9.0.6 1000kV設備的額定絕緣水平應符合表9.0.6的規定。

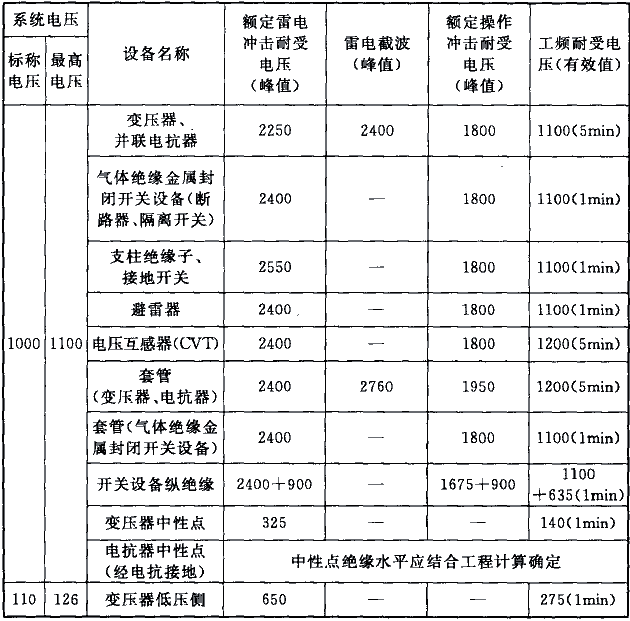

表9.0.6 1000kV設備的額定絕緣水平(kV)
注：1 表中數據適用于安裝地點海拔高度不高于1000m的電氣設備。
2 有機絕緣件均應進行5min工頻耐受電壓試驗。
3 表中變壓器中性點絕緣水平適用于中性點直接接地方式，當采用其他中性點接地方式，則應研究確定中性點絕緣水平。
10 二次部分
11 1000KV構支架
12 噪聲控制
12.0.1 導線應根據變電站地理環境條件合理選用，并應采取措施降低導體和金具電暈噪聲。
12.0.2 低噪聲設備或外部降噪措施應通過技術經濟比較合理選用。
12.0.3 外部降噪措施可通過設置隔聲、吸聲、消聲和隔振等設施降低噪聲的傳播。
