GB/T 26218.2-2010 污穢條件下使用的高壓絕緣子的選擇和尺寸確定第2部分 （完整版）
1 范圍和目的
1 范圍和目的
GB／T 26218的本部分適用于污穢條件下交流系統用瓷和玻璃絕緣子的選擇和尺寸確定。本部分規定了所設定絕緣子在一定污穢環境下得出其可能性能的判斷方法的特定導則和原理。
GB／T 26218.1適用于本部分。本部分的結構基礎以及方法在GB／T 26218.1有詳細的說明。
本部分提供給使用者的目的在于：
● 從現場污穢度(SPS)等級確定參考統一爬電比距(USCD)；
● 評定各種絕緣子外形的適宜性；
● 對RUSCD就絕緣子形狀、尺寸和位置等實施校正以確定必需的USCD；
● 如有要求，確定驗證所選取絕緣子性能的適當?shù)脑囼?yàn)方法和參數。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 26218的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 2900.8 電工術語 絕緣子(GB／T 2900.8―2009，IEC 60050-471：2007，IDT)
GB／T 4585 交流系統用高壓絕緣子的人工污穢試驗(GB／T 4585一2004，IEC 60507：1991，IDT)
GB／T 26218.1 污穢條件下使用的高壓絕緣子的選擇和尺寸確定 第1部分：定義、信息和一般原則(GB／T 26218.1一2010，IEC／TS 60815-1：2008，MOD)
3 術語和定義、縮略語
3.2 縮略語
CF 爬電因數
ESDD 等值附鹽密度
NSDD 不溶沉積物密度
SDD 附鹽密度
SES 現場等值鹽度
SPS 現場污穢度
USCD 統一爬電比距
RUSCD 參考統一爬電比距
4 原理
4 原理
絕緣選擇和尺寸確定的全部過程摘要于下：
首先，使用GB／T 26218.1：
● 根據現有知識、時間和資源確定所適用的方法1、方法2或方法3；
● 收集必要的輸入數據，特別要注意系統電壓、所使用的絕緣的類型(線路、支柱、套管等)；
● 收集必要的環境數據，特別要注意現場污穢度和等級。
在這個階段可初步選擇適合于應用和環境的合理的候選絕緣了。
然后，使用本部分：
● 進一步選擇適合于該環境的合理的候選瓷或玻璃絕緣子；
● 使用本部分中的指出的方法或者在方法1情況下根據運行或試驗站經驗，對絕緣子類型和材料確定RUSCD(第7章)；
● 對于環境類型選取適宜的外形(第8章)；
● 檢驗該外形是否滿足一定的參數，按偏差程度進行校正或計算(第9章)；
● 當必要時(方法2和方法3)使用取決于候選絕緣子的尺寸、外形和方向等因數修改該RUSCD(第10章和11章)；
● 檢驗這樣產生的候選絕緣子是否滿足系統和線路的其他要求，例如GB／T 26218.1中表2的要求(例如所必須的幾何、尺寸、經濟特性)；
● 在方法2情況下，如有要求時用試驗室試驗檢驗其尺寸確定(見第12章)。
注：沒有足夠的時間和資源(即使用方法3)時，必要的USCD的確定將具有較小的準確度。
5 材料
5 材料
本部分適用于瓷和玻璃絕緣子。作為指導，本部分在這里假定絕緣子是標準制造的，沒有任何表面改進或處理。
目前存在一些改善這樣的絕緣子在污穢條件下性能的技術，如：半導電釉和憎水性覆蓋層。在目前還不可能給出用這些技術改進的優點和耐久性的具體信息。
對于瓷和玻璃絕緣子在污穢條件的相對性能來說，這些材料間的一致性沒有顯著的差別；因此玻璃或陶瓷材料的選取完全取決于其他因素(例如老化、運行經驗、維護方法)，而這超出了本部分的范圍。
6 現場污穢度的測定
6 現場污穢度的測定
為了標準化的目的，在GB／T 26218.1中定性地定義了從很輕污穢到很重污穢的表征現場污穢度的5個污穢等級如下：
a——很輕；
b——輕；
c——中等；
d——重；
e——很重。
注：這些字母等級與先前有關標準中的數字等級不能直接相對應。
現場的SPS等級是按GB／T 26218.1確定的，并用來確定玻璃和瓷絕緣子的RUSCD。
7 參考統一爬電比距(RUSCD)的確定
7 參考統一爬電比距(RUSCD)的確定

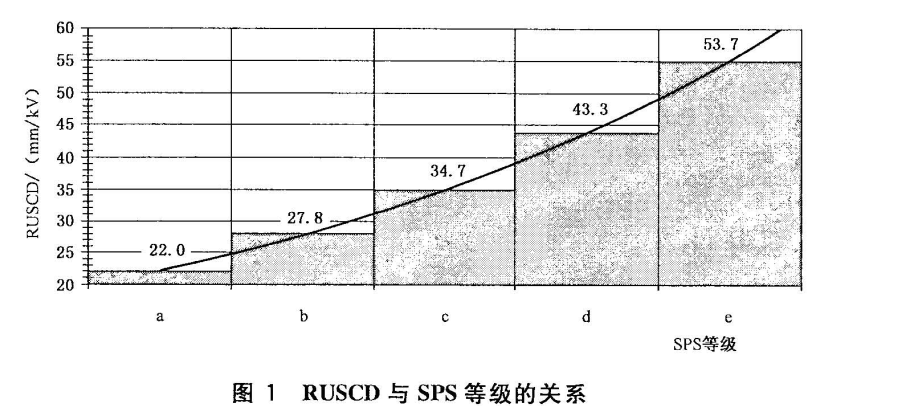

圖1示出了玻璃和瓷絕緣子的SPS等級和RUSCD間的關系。直方形代表了每一等級最低要求的優先選用值并供GB／T 26218.1中所陳述的方法3使用。如果SPS等級估計趨向鄰近的較高的等級，那么可能要沿著曲線選用。
如果得到了確切的SPS測量值(方法1或方法2)，推薦取對應于圖1所示曲線上該等級SPS測量值位置的RUSCD。
在等級e(見GB／T 26218.1)或超出等級e的異常高的SPS情況下，該最小RUSCD可能不夠。取決于運行經驗以及／或試驗室試驗結果，可以使用較高的USCD；在某些情況下減污措施可能是有用的(見GB／T 26218.1)。
注：可以設想，后面給出的對RUSCD的校正產生的最終的USCD將不會與由樣本絕緣子得到的爬電距離準確地相適應。因此，最好是先得到準確的數值并在校正過程的最后歸整到一個適當?shù)闹怠?/p>
8 外形的選擇
8.1 對瓷和玻璃的外形的一般推薦
下面用表1簡要說明了主要的外形型式相對于污穢性能的主要優點和缺點。

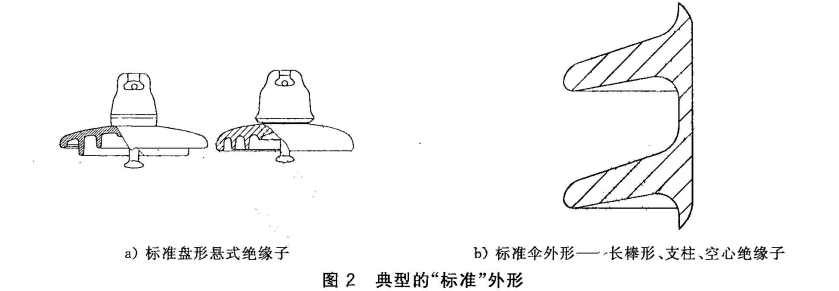

標準的外形見圖2。
注：在長棒形、支柱和空心絕緣子情況下，典型的標準外形的傘傾角是，傘的上表面的傘傾角a為14°～24°，傘的下表面的傘傾角β是8°～16°(示于圖2b))。通常，較小的角度考慮作為空氣動力學形，較大的角度考慮作為防霧型。

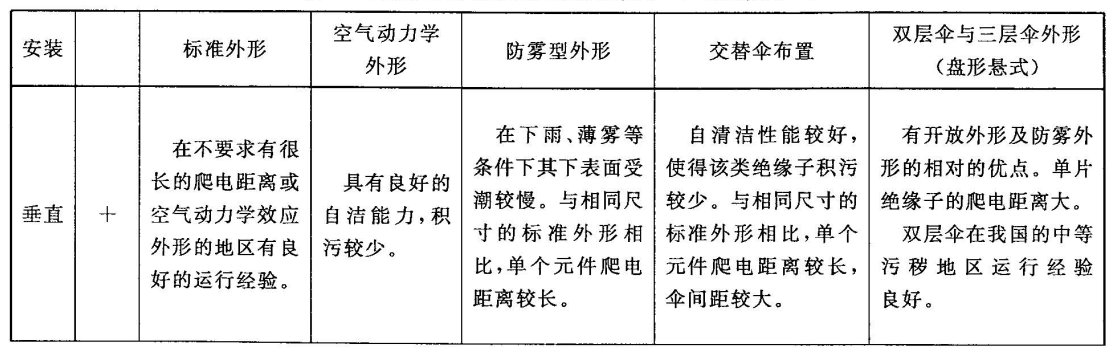

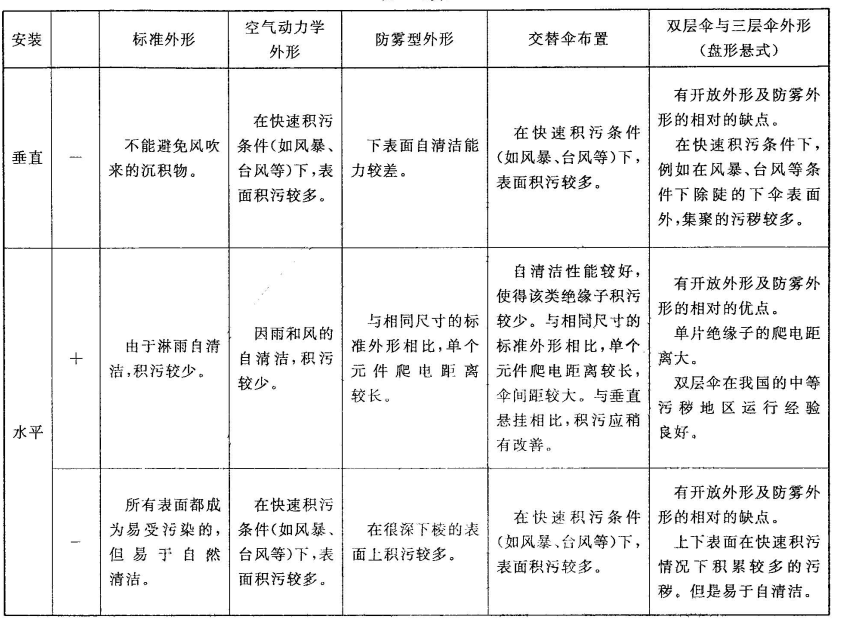

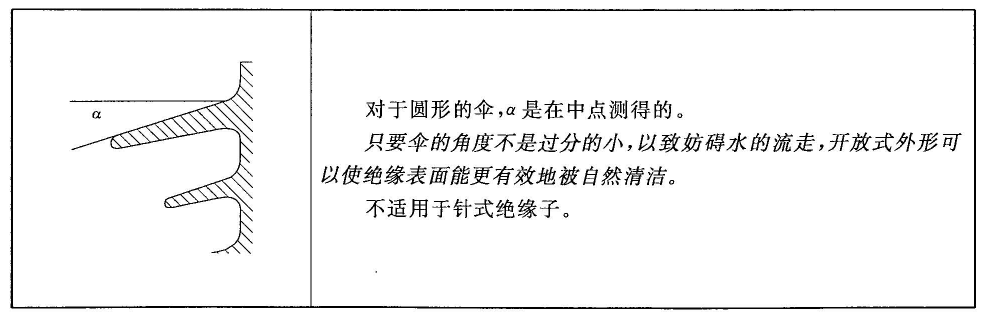

表1 主要外形型式的主要優點(＋)和缺點(－)
表1 (續)

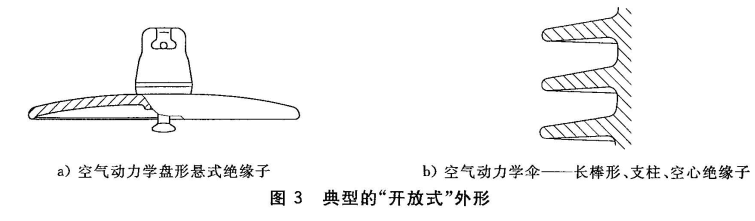

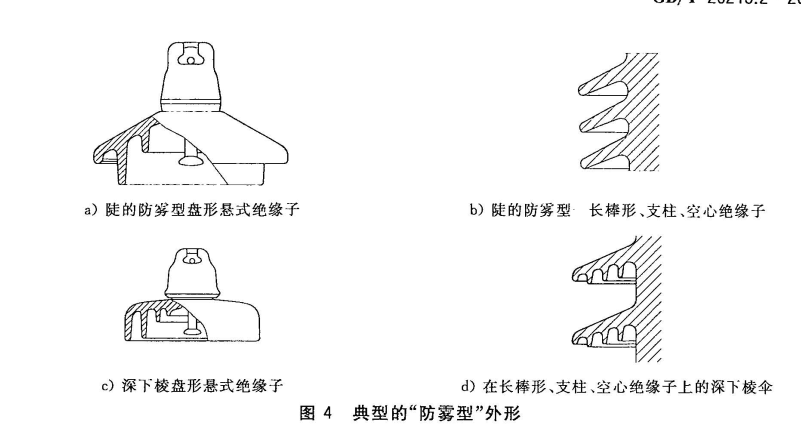

空氣動力學型或開放式外形示于圖3，防霧型外形示于圖4。

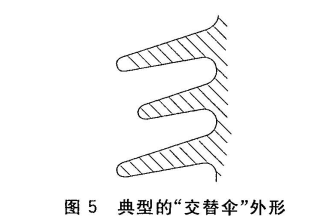

定義于本部分用途的交替?zhèn)悴贾?，傘伸出的最小差至少?5mm，見圖5和9.4。

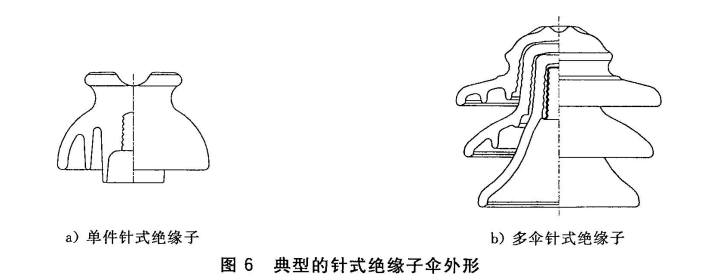

典型的針式絕緣子傘外形示于圖6。通常，針式絕緣子外形可以歸為防霧型，因此下而不再單獨涉及它。
雙層傘和三層傘盤形懸式外形示于圖7。
8.2 外形的適用性
表2和表3給出了絕緣子外形的簡單指標值。在各個情況下每種外形在特定地區的使用相對于標準外形的指標值給出于下：
＋＋ 適宜，最好選用
＋ 適宜
0 中間的，沒有特別的優點和缺點
——不適宜，但可以使用
——不適宜，如果可能的話應避免選用
污穢常常不是用來選擇絕緣子外形的唯一參數。絕緣子材料、設計、制造工藝或應用可能會排除某些外形。因此，對絕緣子――污穢類型組合的最佳外形可能不會使用。因此不能排除某一不太適宜的外形的選擇或使用。
如果選用了不適宜的外形，那么推薦從圖1選取該RUSCD時應朝向SPS等級的上端或者是甚至選用下一個較高的等級，除非這種變化可能會引起或加劇在第9章中外形參數的偏差。如果選用了不適宜的外形并且其在外形參數上也具有較小偏差，則建議將該外形視為在外形參數有較大偏差來對待(見第9章)。

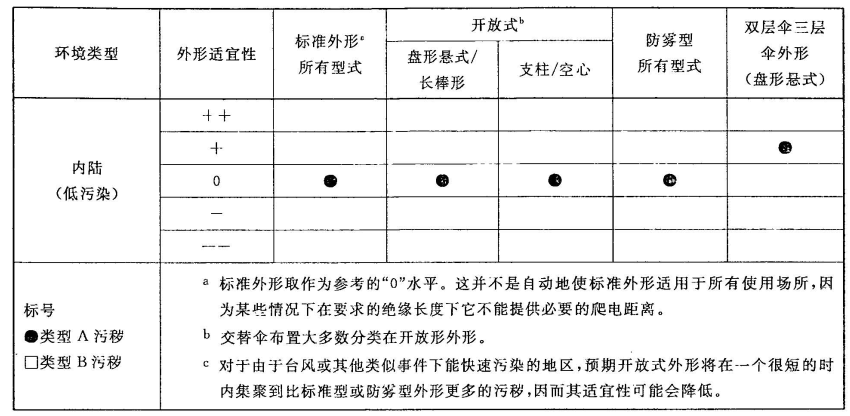

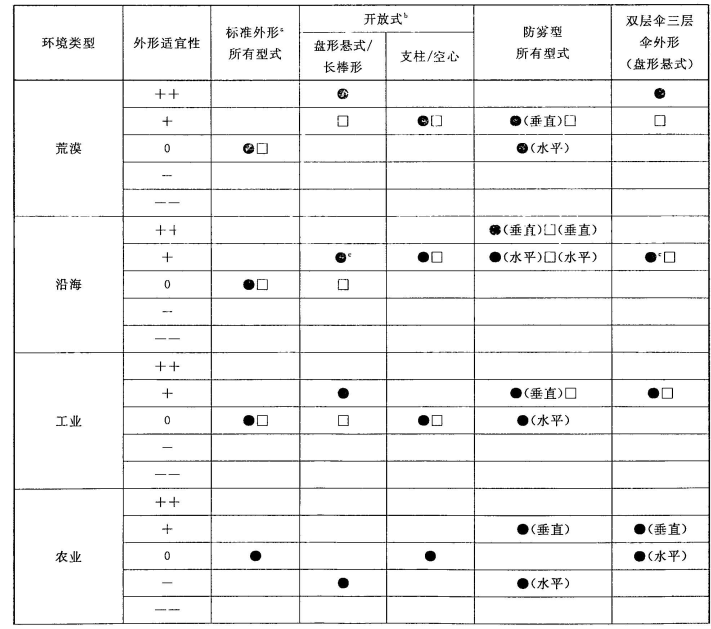

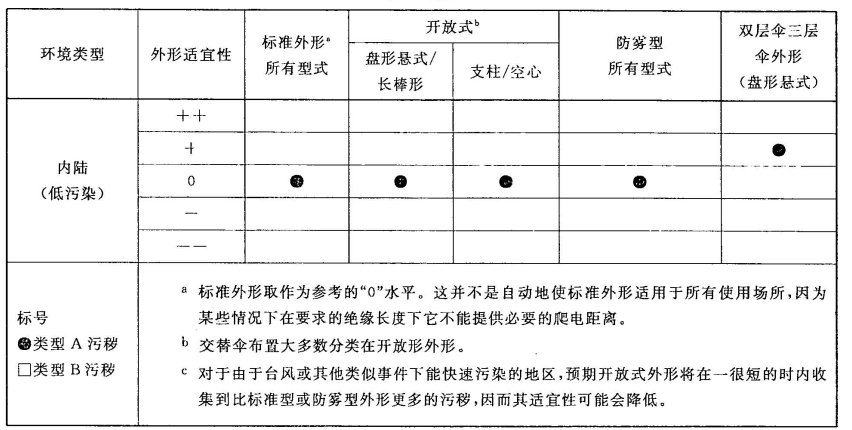

表2 假定每個元件或串有相同爬電距離的瓷和玻璃絕緣子外形相對于標準外形的適宜性
表2 (續)

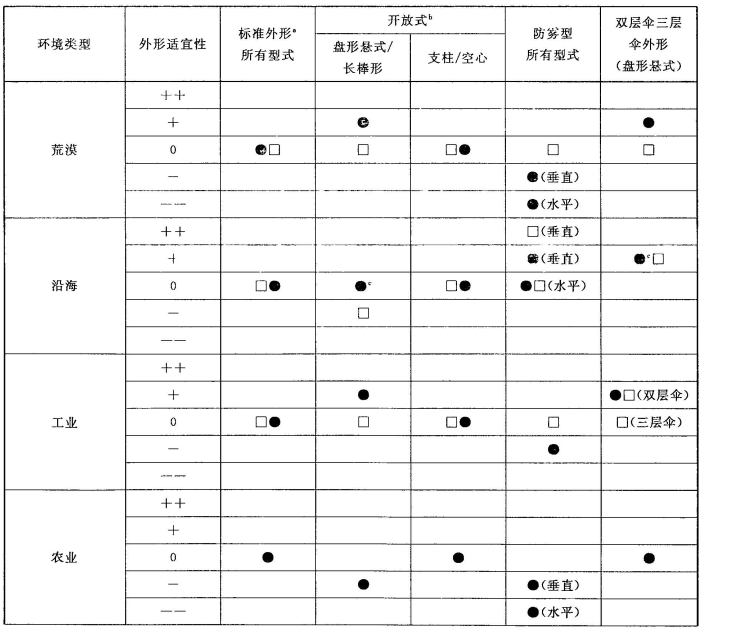

表3 假定有相同絕緣長度時瓷和玻璃絕緣子外形相對于標準外形的適宜性
表3 (續)
9 外形參數的核對
9.1 緒言
注：下面條款所用的外形參數依據絕緣子詳細圖樣中圖形的公稱尺寸。這些參數并不打算在特定產品標準的正常接收試驗中用于檢驗。
下面表明了外形參數的正常(白色的)范圍、可能會降低性能(較小偏差)的灰色范圍和可能會對污穢條件下性能有嚴重負效應(較大偏差)的黑色范圍。每一參數都應按下而計算和核查，允許一個參數偏移到灰色的范圍，即具有較小偏差。在較小偏差情況下推薦從圖1選取RUSCD時應朝向SPS等級的上端或者是甚至選用下一個較高的等級，除非這種變化可能會進一步加劇這個偏差。如果有多于一個參數是在灰色范圍或者有任一參數是在黑色范圍內則這應考慮作為一個較大偏差，并建議進行下列工作之一：
——參考來自運行的數據或試驗站經驗以確認此外形的性能；
——尋找一個可替代的外形或絕緣子技術；
——由試驗來驗證外形的性能(見12章)。

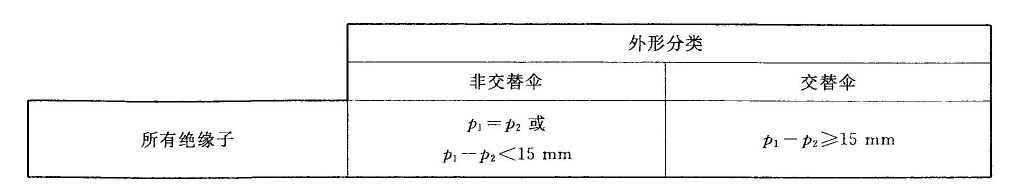

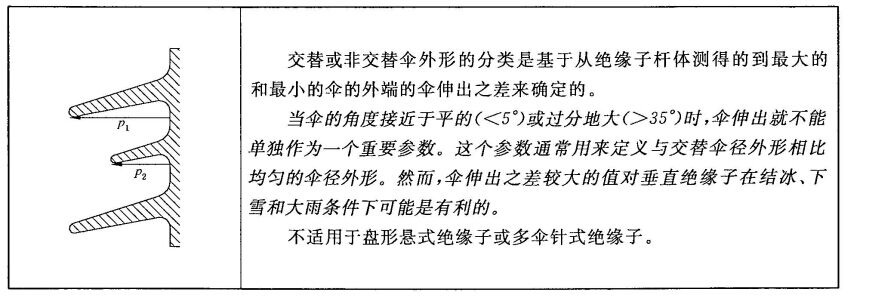

9.2 交替?zhèn)愫蛡闵斐?/strong>

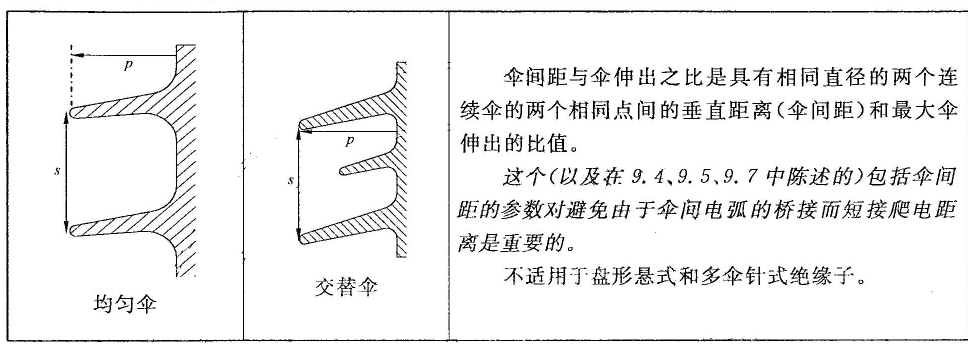

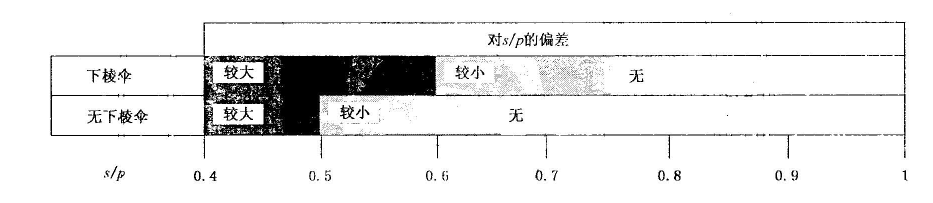

9.3 傘間距與傘伸出之比

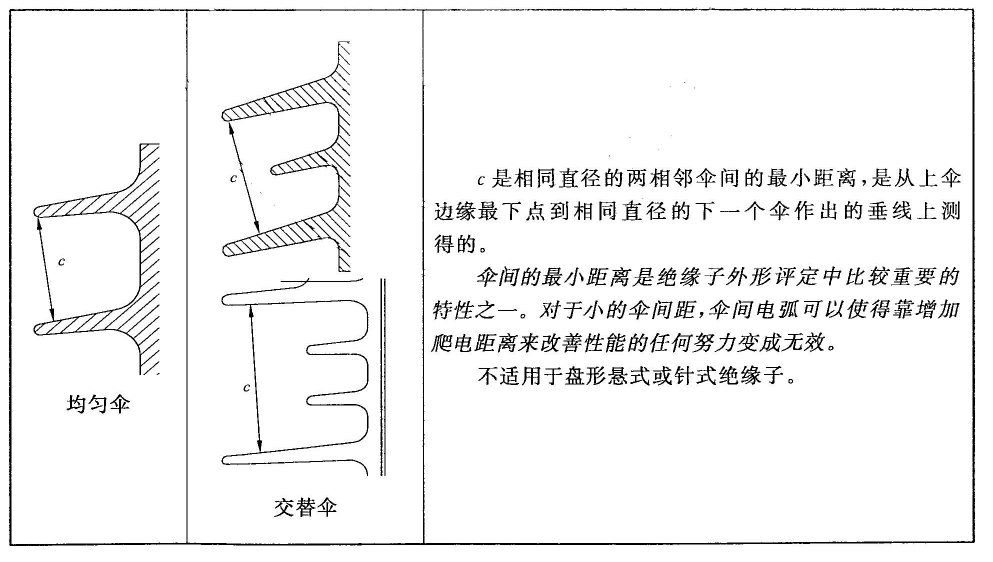

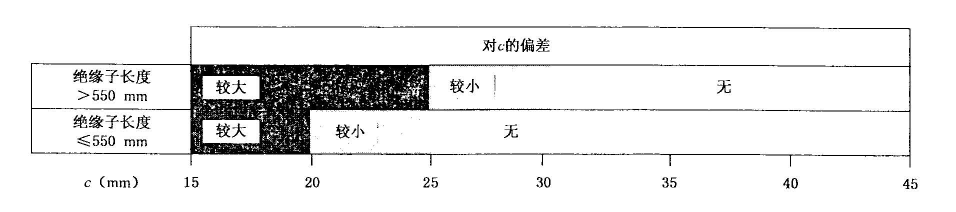

9.4 傘間最小距離

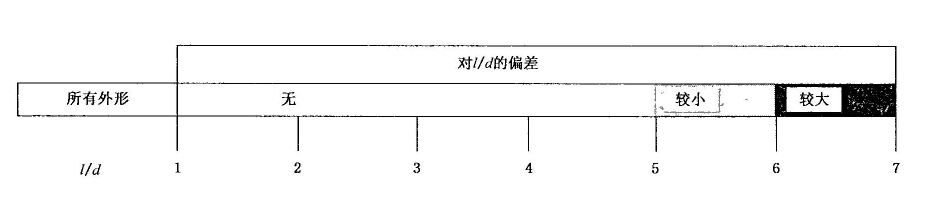

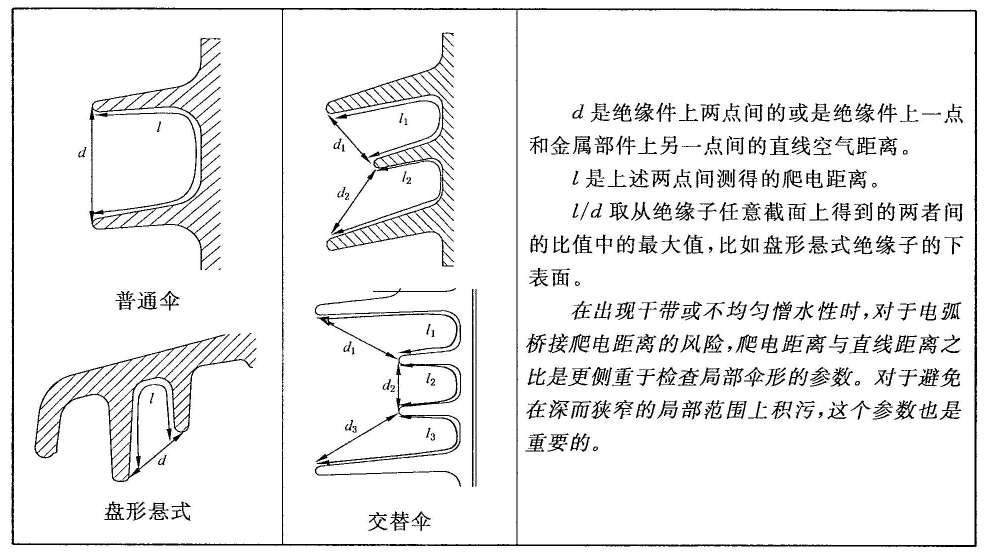

9.5 爬電距離與間距之比

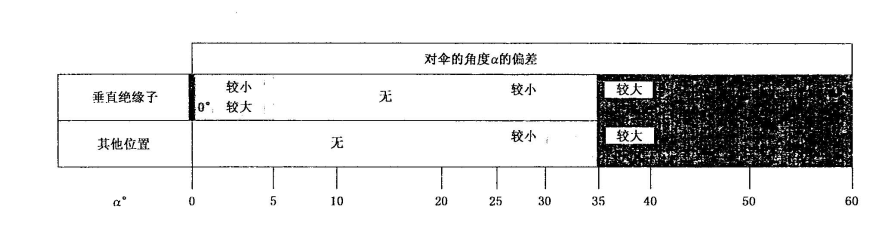

9.6 傘的角度

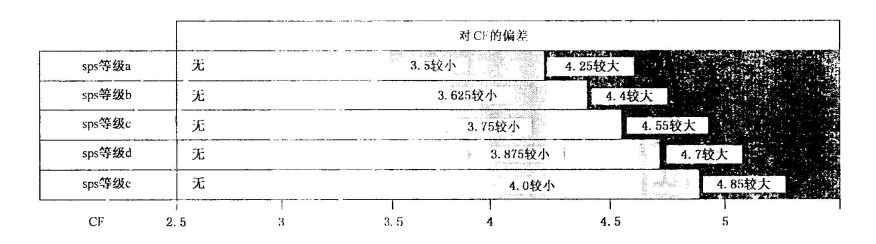

9.7 爬電因數
CF等于l／S，其中：
l是絕緣子的總爬電距離
S是絕緣子的電弧距離
對于盤形懸式絕緣子，CF由5個絕緣子或更多絕緣子組成的串確定。
爬電因數是爬電距離的總的密度的一個整體的校核，如果滿足了9.3、9.4和9.5的要求，通常會自動地滿足爬電因數的要求。
10 RUSCD的校正
10.1 緒言
當適用時，對按以上的第9章分析后確定的RUSCD用下式校正。所有的因數都足相乘的，如下所示：
校正后的USCD＝RUSCD×Ka×Kad
10.2 海拔的校正Ka
海拔對沖擊耐受電壓的影響通常比對污穢耐受性能的影響大。通常，在較高海拔地區因?yàn)闆_擊電壓所需要的絕緣長度的增大會導致足夠大的爬電距離。這意味著，若購方?jīng)]有清楚聲明有其他要求，通常規定Ka＝1。如果仍需要校正,要注意海拔超過1500m的情況，那里先前經驗很少，因而校正可以使用基于[2]的方法。
10.3 對絕緣子直徑的校正Kad
長棒形、支柱以及空心絕緣子對平均直徑Da的校正：
Kad＝1， 當Da＜300mm時；
Kad——0.0005Da＋0.85， 當Da≥300mm時。
平均直徑由下式給出：
式中D(x)是離一端電極爬電距離為x處的直徑值，l是絕緣子的總爬電距離。
上式一般可簡化為近似關系式：
對于復雜的傘的重復，每次分子上加上額外的直徑時，分母上也要加上2。
在有矛盾或有疑問時，不應使用此近似關系式。

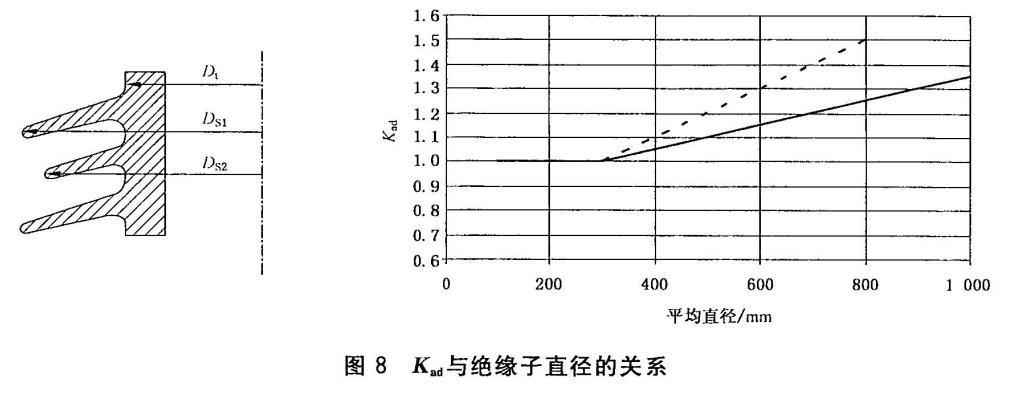

注：校正考慮到了大直徑絕緣子耐受性能的降低和積污減少的綜合影響。圖8中的虛線則表示在同樣情況下不考慮積污影響時的校正，例如人工污穢試驗時。
11 需求的最小公稱爬電距離的確定
11 需求的最小公稱爬電距離的確定
在按第10章校正RUSCD后，在限定條件(系統的，尺寸等)下按其型式將候選絕緣子化整到最接近的爬電距離，就確定了最終的最小爬電距離。
例如，對一確定的候選盤形懸式懸式絕緣子求得的最終USCD為36.5mm／kV。這個系統的最高相對地電壓為228kV，因而要求的最小爬電距離為228×36.5＝8322mm。每一個盤形懸式絕緣子的元件的爬電距離為380mm，要求21.9個元件，因而最終的最小爬電距離將為22×380＝8360mm。
12 試驗驗證
12.1 緒言
對絕緣子選擇和尺寸確定使用試驗室試驗的一般原理敘述在GB／T 26218.1。試驗室試驗用長持續耐受電壓和要求的污穢度耐受水平來表示。
12.2 長持續耐受電壓的確定
在試驗室要施加的長持續耐受電壓等于運行時絕緣子上可能出現的最大交流運行電壓。
注1：對于可能出現長時間暫時過電壓的系統即沒有接地故障清除的系統，在選取長持續耐受電壓時應考慮預期的暫時過電壓水平。
在下列條件下試驗可以在較短的部分絕緣子上進行：
● 長持續耐受電壓應調整到使得絕緣子每單位絕緣長度上至少具有相同的電壓應力；
● 多元件絕緣子組件應在由多于一個絕緣子元件構成的一個組件上試驗；
● 盤形懸式絕緣子串應至少由3個絕緣子元件構成。
注2：絕緣長度指的是帶電端金屬附件和接地端金屬附件間的最短距離，忽略去任何均壓環的存在，但包括沿絕緣子長度的中間金屬部件。
12.3 標準污穢耐受試驗類型的選取
所使用的相關試驗方法按現場的污穢類型、絕緣子型式以及帶電類型來選取。在GB／T 4585中給出的試驗是直接適用于交流系統用瓷和玻璃絕緣子的。
作為一個通常的規則，固體層試驗是推薦用于A類污穢的，而鹽霧試驗是用于B類污穢的。
所要求的污穢度耐受水平對一特定現場的適用性是：
● 取決于認為所使用的試驗方法對預期的環境是否有明顯的代表性，并且
● 受到所選取的試驗室試驗方法的近似性以及固有的局限性的限制。
如果所關心的現場不能由標準的試驗室試驗方法所充分地代表可以考慮非標準的或特定的試驗室污穢試驗方法。那樣一些方法的更多的細節可以在CIGRE 158[2]中找到。
12.4 人工污穢試驗參數
污穢試驗嚴酷度的確定由測定其絕緣遭受到該設備的最高電壓時能滿足其性能準則的耐受污穢度構成。
下面的表4給出了非隨機法的污穢試驗嚴酷度或是統計方法所需要的性能數據。

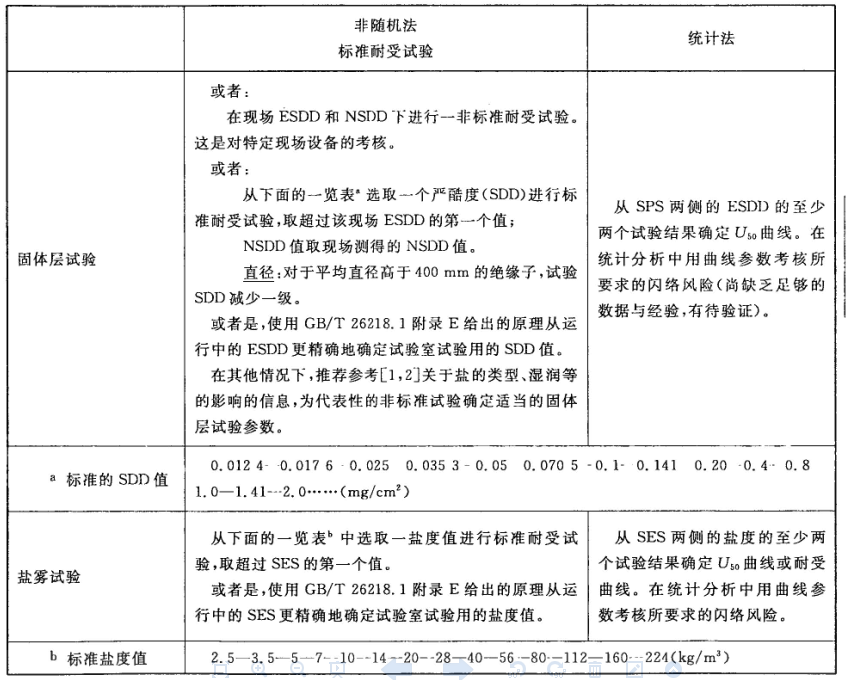

表 4 用于試驗驗證的人工污穢試驗參數
12.5 驗證準則
如果絕緣子在要求的污穢度或更高污穢度下通過了該耐受試驗，則認為它的尺寸確定對所設想的應用和條件是合適的。
附 錄 A
附 錄 A
(資料性附錄)
本部分與IEC／TS 60815-2：2008的技術差異及其原因
本部分與IEC／TS 60815-2：2008的技術差異及其原因見表A.1。

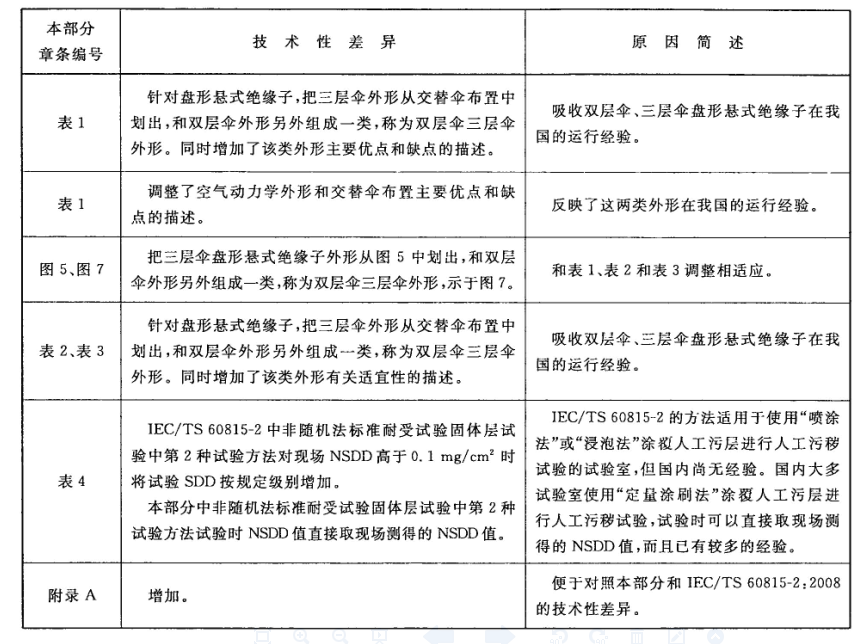

表A.1 本部分與IEC／TS 608 15-2：2008的技術差異及其原因
