GB/T 26189-2010 室內工作場所的照明 （完整版）
1 范圍
本標準規定了對室內工作場所的照明要求，以使工作者能夠在整個工作期間舒適、有效、安全地進行視覺作業。
本標準對特定工作場所優化照明方案應當如何設計照明系統或采取什么技術不作解釋。這些可在CIE相關的指南和報告中找到。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
ISO 3864 安全色和安全標志
ISO 6309 防火 安全標志
ISO 6385 工作系統設計中的人類工效學原則
ISO 9241 第6、7、8部分 帶視覺終端顯示器的辦公室工作的人類工效學原則
CIE 13.3-1995 光源顯色性的測量和確定方法
CIE 16-1970 晝光照明
CIE 17.4-1987 國際照明術語(第4版)(eqvIEC 50(845）)
CIE 19.2-1981 描述照明參數對視覺功效影響的一個分析模型
CIE 40-1978 室內照明計算基本方法
CIE 58-1983 體育館照明
CIE 60-1984 視覺與視覺顯示器工作站
CIE 62-1984 游泳池照明
CIE 96-1992 電光源，技術發展-1991
CIE 97-1992 室內電氣照明系統的維護
CIE 103／5-1993 室內照明維護的經濟性
CIE 117-1995 室內照明的不舒適眩光
CIE 129-1998 室外工作區域照明指南
3 術語和定義
3.1
視覺作業 visual task
執行作業的視覺元素。
3.2
作業區域 task area
視覺作業所在的工作場所和進行視覺工作的部分區域。
3.3
緊鄰環境 immediate surrounding
視野內作業區域周圍至少0.5 m寬的區域。
3.4
維持照度 maintained illuminance
指定工作表面上不能再降低的平均照度值。
3.5
統一眩光等級 unified glare rating UGR
CIE的不舒適眩光量值。
3.6
限制統一眩光等級 limiting unified glare rating UGRL
對照明裝置的最大允許UGR設計值。
3.7
遮光角 shielding angle
從水平面量起至燈被燈具遮擋以免被觀察者眼睛直接看到的角度。
3.8
工作面 working plane
規定在該平面上進行工作的基準面。
4 照明設計標準
4 照明設計標準
4.1 光環境
良好的工作場所照明不僅僅只是提供好的作業可見度，輕松并且舒適地完成工作至關重要。因此照明應滿足環境對照明質量和數量的要求。一般面言照明應確保：
——視覺舒適，工作人員感覺到舒適安寧；
——視覺功效，工作人員在困難條件和長時間工作中，也能夠快速、準確地完成視覺作業；
——視覺安全，能夠看見周圍的路，發現險情。
為滿足這些要求，應考慮所有有關光環境的特性參數。
主要的特性參數如下：
——亮度分布；
——照度；
——眩光；
——光的方向性；
——光和表面的顏色特性；
——閃爍；
——自然光；
——維護。
在第5章中針對不同活動列出了可以計量的參數如照度、不舒適眩光和顯色指數的設計值。
注：除了照明還有其他影響操作者視覺功效的視覺上的人類工效學參數，例如：
a) 固有的作業特性(尺寸、形狀、位置、顏色、細節和背景反射比)；
b) 操作者眼睛的生理能力(視覺敏銳度、深度知覺、色知覺)。
注意這些因素可以在不需要更高照度的情況下提升視覺功效。
4.2 亮度分布
視野內的亮度分布控制眼睛的適應水平，從而影響作業可見度。良好平衡的適應亮度是增進以下幾方面所必需的：
——視覺靈敏度(視力)；
——對比靈敏度(相對小的亮度差別的辨別能力)；
——眼睛功能的效率(例如，調視、會聚、瞳孔收縮、眼球運動等)。
視野內不同的亮度分布也影響視覺舒適度，因而應當避免：
——可能引起眩光的過高亮度；
——會由于跟睛不斷的適應性調節引起視疲勞的過高的亮度對比；
——會造成灰暗和無刺激性的工作環境的過低的亮度和亮度對比；
——應注意在同一建筑內從一個區域移動到另一個區域時的視覺適應。
所有表面的亮度都是重要的，它是由表面上的照度和表面反射比決定的。主要室內表面通常的反射比范圍是：
——頂棚 0.6～0.9
——墻 0.3～0.8
——工作面0.2～0.6
——地板 0.1～0.5
4.7 晝光(自然光)
晝光可提供全部或部分視覺作業的照明。
晝光隨時間在強度和光譜上都發生變化，從而造成室內光線的可變性。通過側窗射進的自然光由于它近乎水平的光創造出一種特殊的造型效果和亮度分布。也可以通過天窗或其他開窗形式獲得自然光。
窗戶還能提供大多數人所喜歡的與外部世界的視覺聯系。要避免由于工作區域內的直射陽光引起過度的對比和熱覺不舒適。需提供合適的陽光控制，諸如百葉窗或遮陽板以避免直射陽光落在工作者身上或其視野范圍內的表面上。
在側窗采光的室內，可供利用的自然光隨著與窗的距離增加而迅速衰減。在這些室內工作面上離窗3m和離側墻1m處的采光系數應不低于1％。應當提供輔助光以保證達到工作面要求的照度并平衡室內的亮度分布。自動或人工開關與調光器或單用調光器可用來保證電氣照明與自然光的合理綜合利用。
需提供屏蔽設施以減少窗戶造成的眩光。
4.8 維護
每項作業的推薦照明水平都是按照維持照度提出的。維持照度依賴于光源、燈具、環境的維護特性和維護方式。
設計照明方案時應針對選用的照明設備、空間環境和確定的維護方案計算出總體的維護系數。算出的維護系數應不小于0.70。
4.9 節能考慮
照明裝置應在不浪費能源的條件下符合對特定室內、作業或活動的照明要求。但重要的是不能僅僅為了減少能耗而損害照明裝置的視覺方面的特性。
這就要求考慮合適的照明方式、設備、控制系統和利用可用的自然光。在某些國家有必須遵守的照明能耗限制。通過謹慎地選擇照明系統，及使用自動或人工開關或調光器可以滿足這些限制。
VDT工作站照明應適合在工作站內各種作業的要求，如閱讀屏幕、打印文本、書寫、鍵盤輸入等等。
這些區域的照明標準和照明系統應根據活動區域、作業類型和室內類型從第5章的一覽表中選取。
VDT屏幕和某些情況下的鍵盤會受到反射引起的失能眩光或不舒適眩光影響。因此應選擇、布置和管理好燈具，以避免產生令人煩擾的高亮度反射。
設計者應確定產生干擾的安裝區，并且要選擇合適的亮度控制設備，規劃出不會引起干擾的反射的安裝位置。

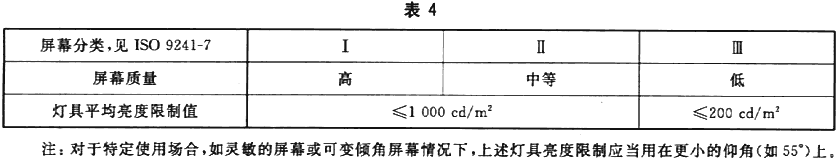

表4列出了在正常觀察方向上有可能在VDT屏幕上造成反射的燈具下射光的亮度限制。給出的燈具表面平均亮度限制是指圍繞燈具下垂線以上65°和更大高度角上的亮度，工作面采用豎直的或最大傾斜角為15°的顯示屏。
4.11 閃爍和頻閃效應
閃爍引起分散精力并可能引發類似頭痛這樣的生理反應。照明系統的設計應避免閃爍或頻閃效應。頻閃效應可能導致由于對旋轉或往復式機械運動的運動知覺改變而造成危險的情況。
注：可通過使用直流供電或高頻工作的燈(30kHz左右)或?qū)⒄彰餮b置與一相以上的電源連接來達到目的。
4.12 應急照明
應安裝應急照明，具體內容參見相關標準。
5 照明要求一覽表
5 照明要求一覽表

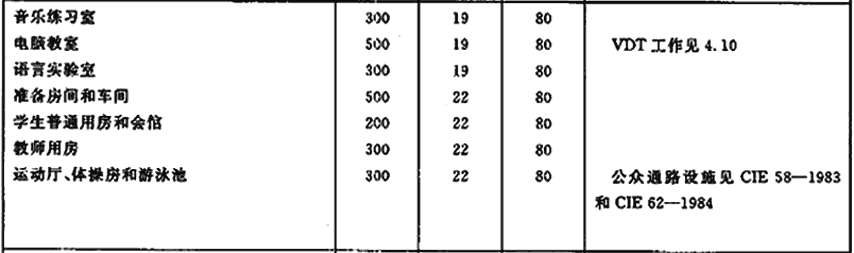

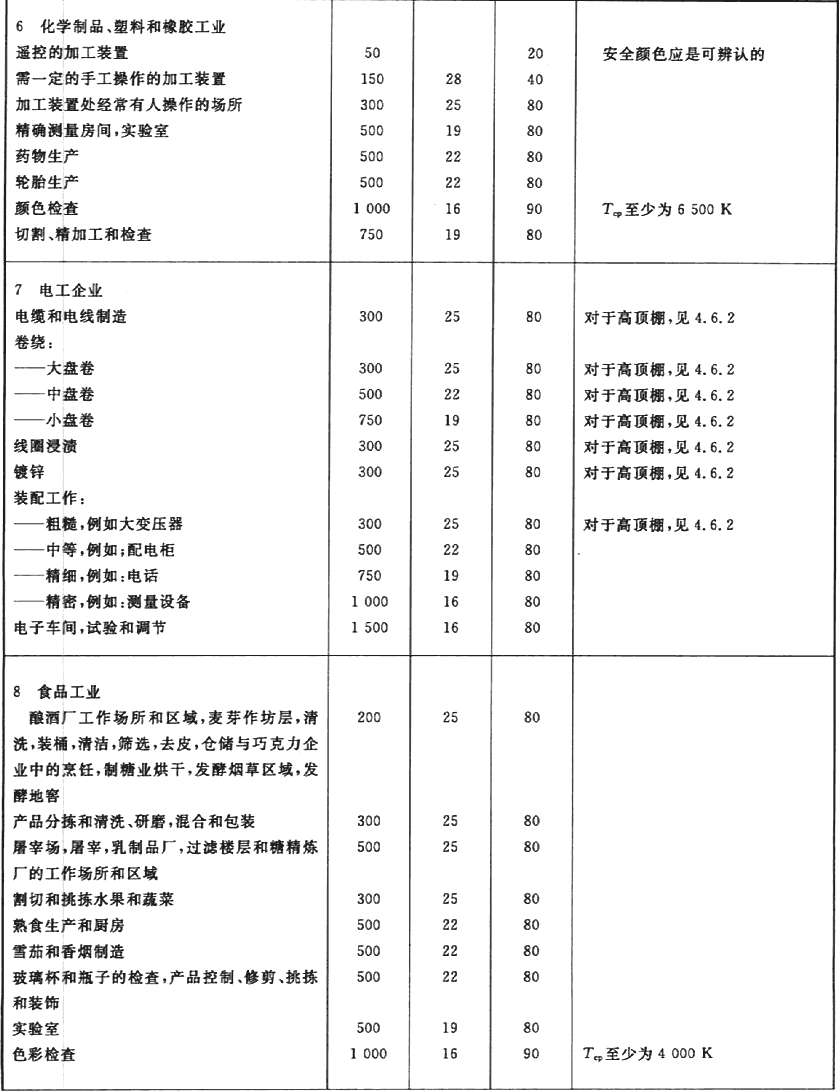

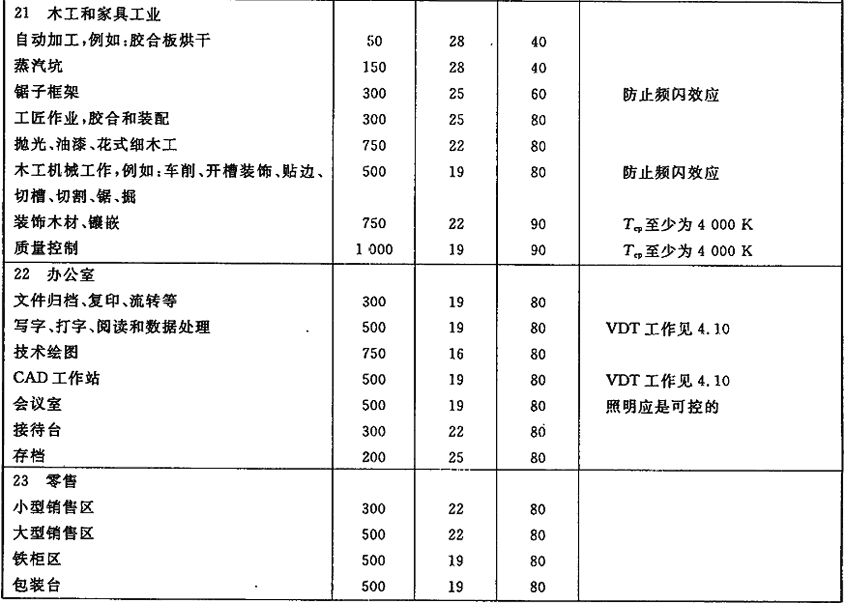

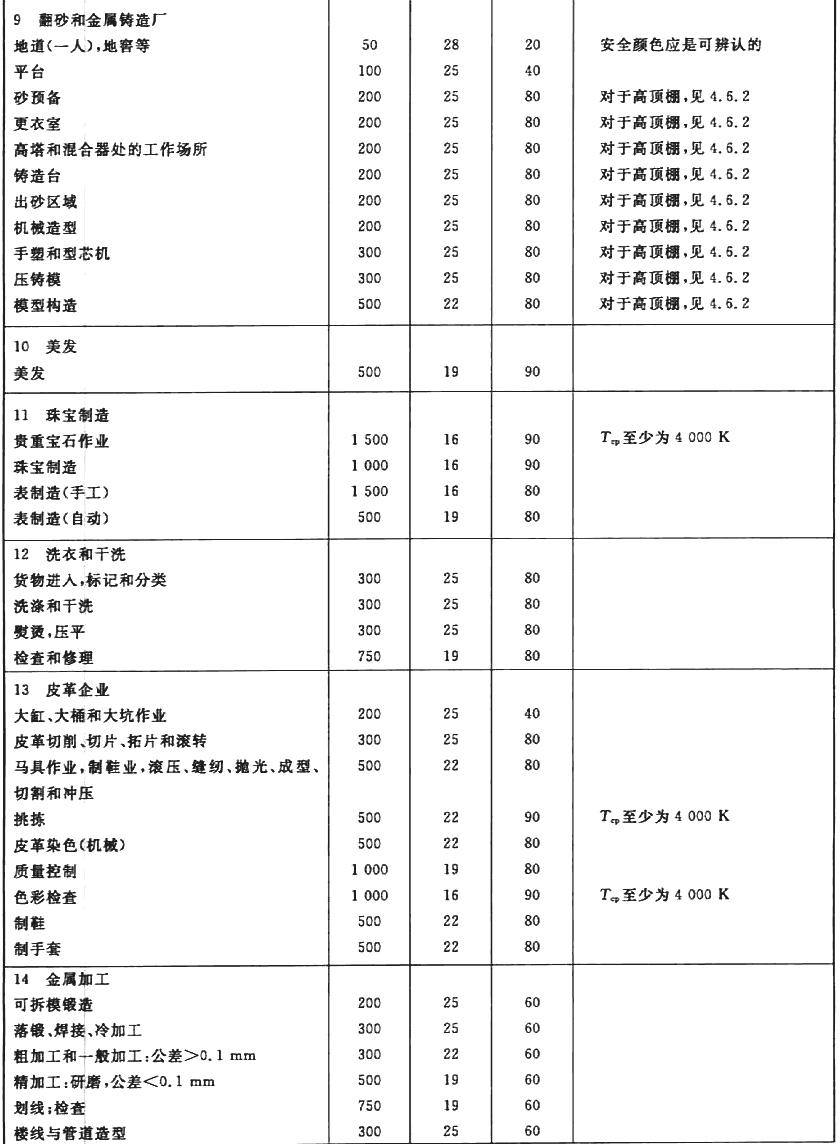

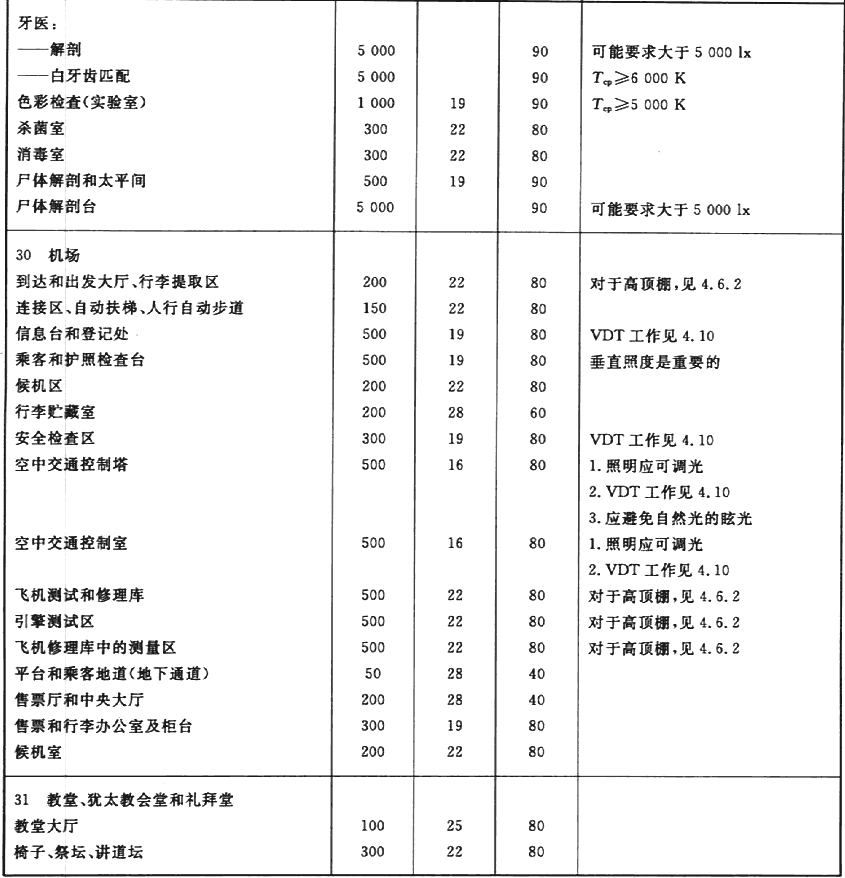

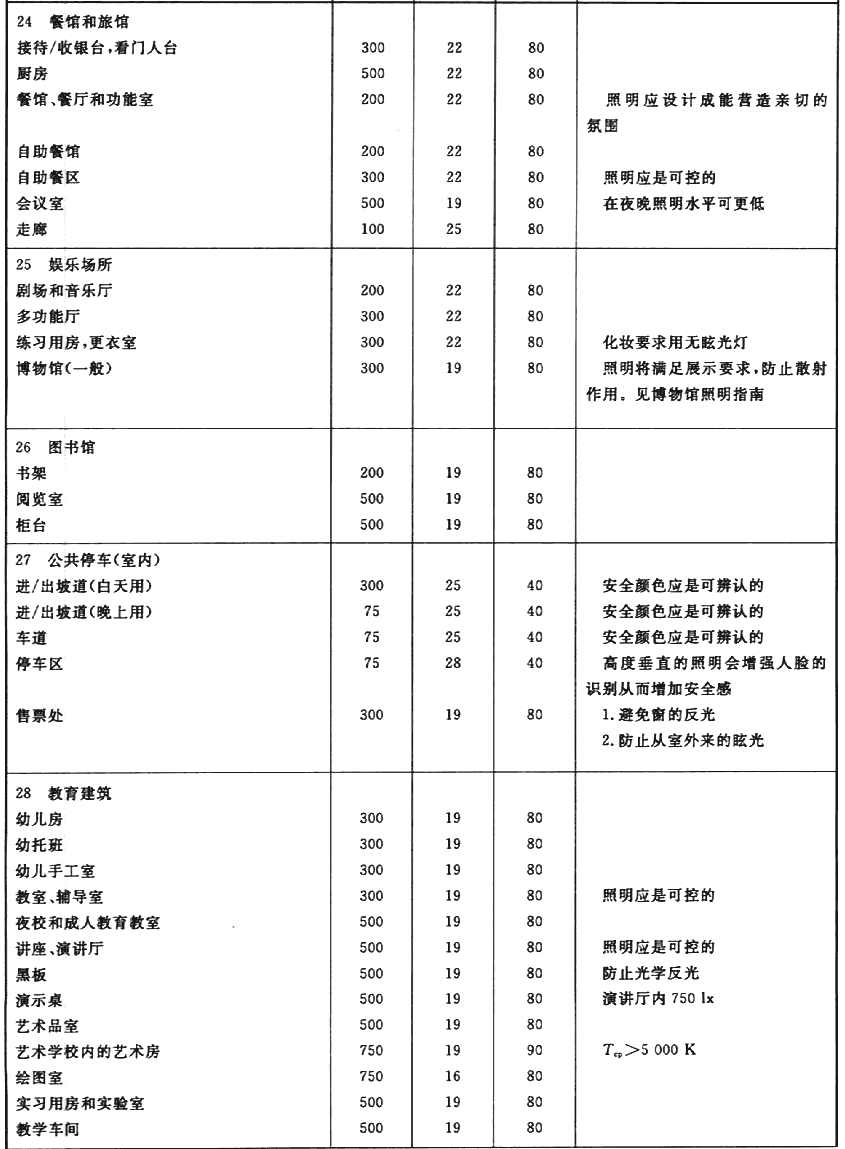

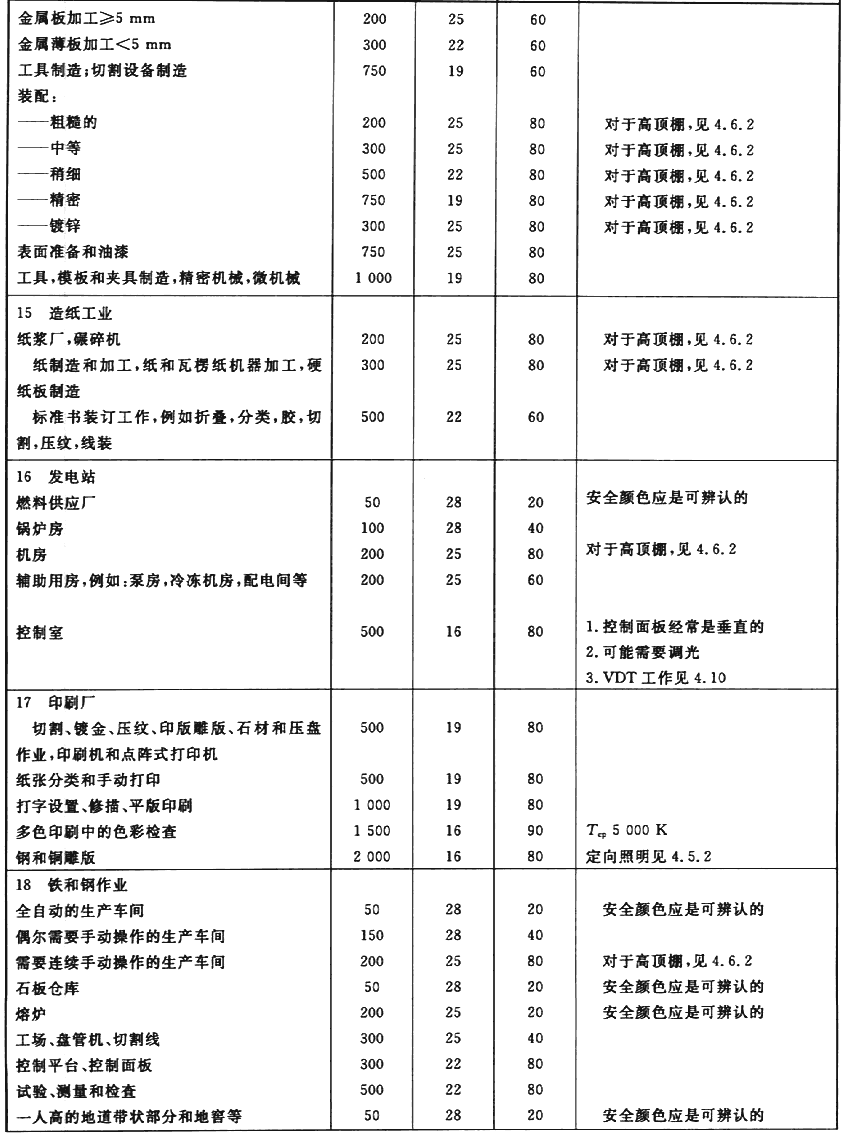

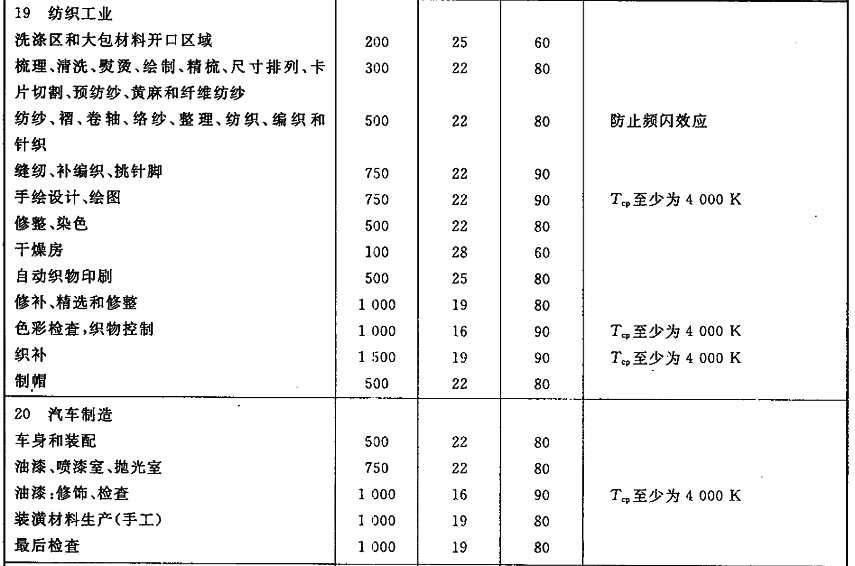

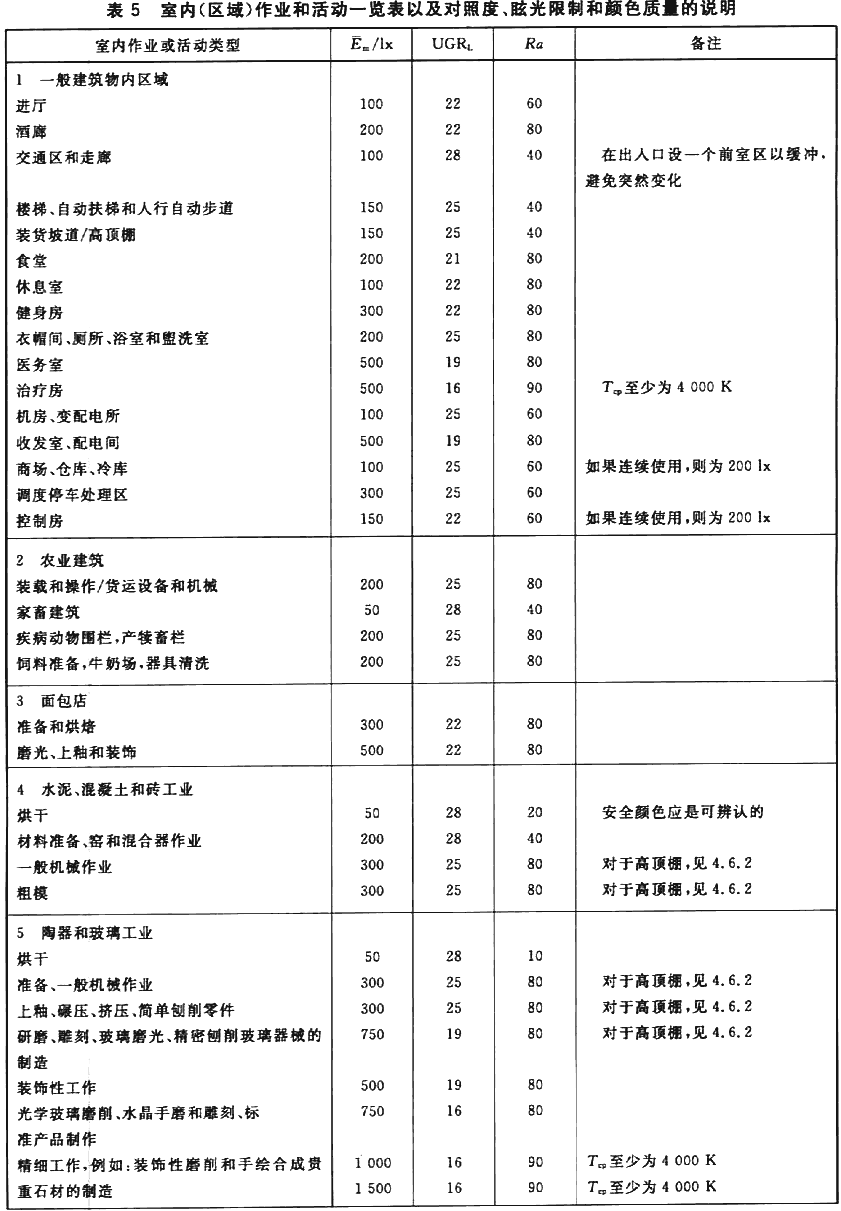

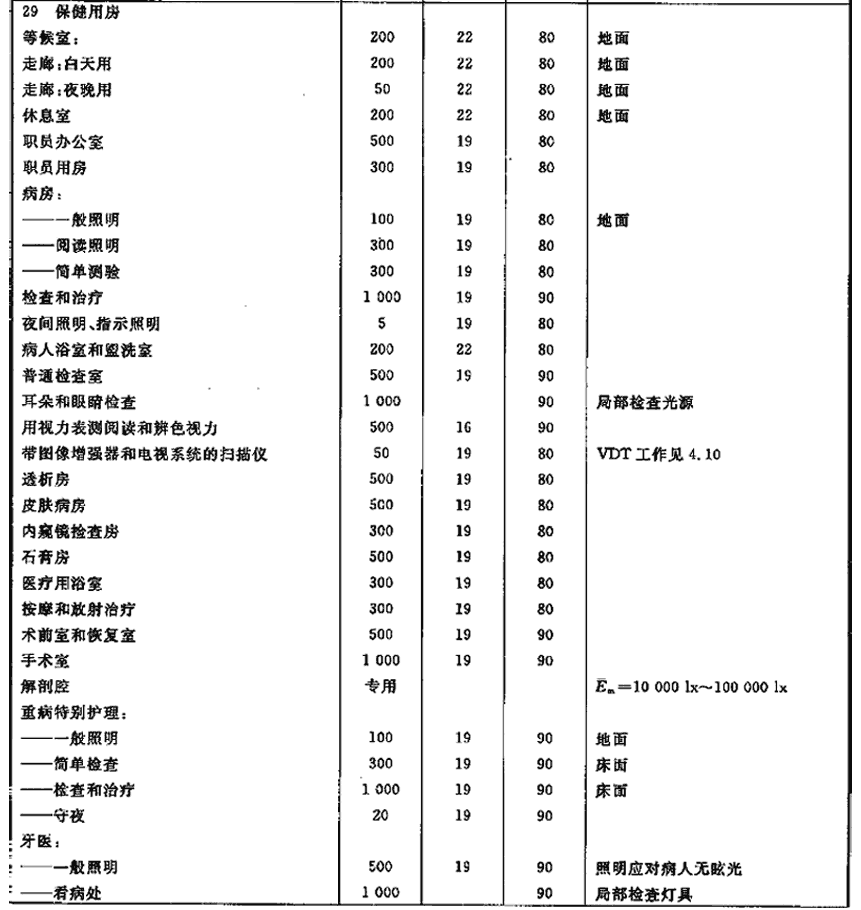

推薦的各種房間和活動的照明要求列于表5中。
第1列：室內(區域)作業或活動
列出有特殊要求的室內作業或活動。如果有特殊的室內作業或活動未在表中列出，應采用給出的相類似的可比較的情形的數值。
第2列：維持照度(
，lx)
給出第1列中的室內作業或活動的參考平面上的維持照度。
第3列：限制統一眩光等級(UGRL)
給出適用于第1列中列舉的情況的UGR限制值(見4.4)。
第4列：最小顯色指數(Ra)
給出第1列中列舉的情況的最小顯色指數(見4.6.2)。
第5列：備注
給出第1列中列舉出的情況的特例和特殊應用的建議和備注。
視頻顯示終端(VDT)應用見4.10。
6 檢驗程序
6.1 照度
應在有關區域的指定點上測量照度。實測讀數應不小于該點的計算值。
維持照度應采用從方格點上測得的數值來計算，此方格點應該與設計計算時采用的方格點在相同位置，數值應不小于該作業的規定值。
重復測量時應采用同一點。
6.2 統一眩光等級(UGR)
光源制造商應為光源／方案提供經驗證過的UGR數據，此數據是根據CIE 117-1995用網格法采用1：1距高比得出的，應根據設計構想檢查安裝平面布置和表面處理。
安裝應符合設計要求。
6.3 顯色指數(Ra)
光源的制造商應提供方案中采用的燈的經驗證過的Ra數據。應按照設計規范對燈進行核對，其Ra值應不小于設計中規定的數值。
燈應符合設計要求。
6.4 色表(Tcp)
燈的制造商應提供方案中要求采用的燈的經驗證過的Tcp值。燈的Tcp值應不小于設計中規定的數值。
6.5 維護
設計者應該：
——標明維護系數，并列出所有用公式推導數值時的假設情況；
——核實照明設備是否適宜于應用環境，編制一個綜合性的維修保養一覽表，其中應包括燈更換的頻率、房間與燈具表面清潔的間隔時間和方法。
6.6 燈具的亮度
燈具的發光部分的平均亮度應在C平面上從0°開始以15°為間隔放射狀測量和／或計算得出，仰角γ為65°、75°和85°。通常燈具的制造商根據最大(燈／燈具)輸出功率提供這些數據。數值不應超出4.10中的限制。
6. 7 測量的誤差
有許多因素會引起一個照明裝置的計算值與測得性能值的差異。其主要原因是即使計算程序盡可能精確，但所有獨立的燈、線路和燈具提供完全相同的光學性能僅僅是一種假定，這顯然是不可能的，應當容許有一些公差。根據實際經驗，照度和亮度測量差值的大小預計在10％以內。
