GB 16895.5-2012 低壓電氣裝置第4-43部分：安全防護 過電流保護 （完整版）
43 過電流保護
430.1 范圍
本部分規定了帶電導體過電流保護的要求。
本部分闡述了帶電導體在發生過負荷(見433)和短路（見434）時如何由一個或多個電器進行保護自動切斷電源，但是對按照436的規定過電流已受限制者、在433.3（過負荷保護電器的省略）或在434.3（短路保護電器的省略）中所規定的條件得到滿足者除外。本部分還包括過負荷保護與短路保護之間的配合(見435)。
注1：當故障可能引起過電流的數值與過負荷的數值差不多時，符合433規定的帶電導體過負荷保護，可認為也是這類故障的過電流保護。
注2：本部分的要求沒有考慮外界影響。
洼3：本部分規定曲對導體的保護不必保護與該導體連接的設備。
注4：利用插頭和電源插痤將設備連接到固定鞋置的軟電纜，并不屬于本部分的范圍，因此設置過電流保護也不是必需的。
注5：在本部分中，分?jǐn)嗖⒉灰馕吨綦x。
430.2 規范性引用文件
下列文件對于本文件的應用是必不可步的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 16895.6-2000 建筑物電氣裝置 第5部分：電氣設備的選擇和安裝第52章：布線系統(idt IEC 60364-5-52：1993)
IEC 60269-2 低壓熔斷器 第2部分：專職人員使用的熔斷器的補充要求（主要用于工業的熔斷器）標準化熔斷器系統示例A至I(Low-voltage switchgear and controlgear assemblies-Part 2：Particular requirements for busbar trunking system(busways))
IEC 60269-3 低壓熔斷器 第3部分：非熟練人員使用的熔斷器的補充要求（主要用于家用和類似用途的熔斷器）標準化熔斷器系統示例A至F(Low-voltage fuses-Part 3：Supplementary requirements for fuses for use by unskilled persons(fuses mainly for household and similar applications)Examples of standardized systems of fuses A to F)
IEC 60269-4 低壓熔斷器 第4部分：半導體設備保護用熔斷體的補充要求(Low-voltage fuses Part 4：Supplementary requirements for fuses-links for the protaction of semiconductor devices)
IEC 60364-441 低壓電氣裝置 第4-41部分：安全防護 電擊防護(Low-voltage electrical installations-Part 4-41：Protection for safety Protetion against electric shock)
IEC 60439-2 低壓成套開關設備和控制設備 第2部分：對母線干線系統（母線槽）的特殊要求(Low-voltage switchgear and controlgea assemblies-Part 2：Particular requirements for busbar trun king systems(busways))
IEC 60947-2 低壓開關設備和控制設備 第2部分：斷路器(Low-voltage switchgear and controlgear-Part 2：Circuit-breakers)
IEC 60947-3 低壓開關設備和控制設備 第3部分：開關、隔離器、隔離開關以及熔斷器組合電器(Low-voltage switchgear and controlgear-Part 3：Switches，disconnectors，switch-disconnectors and fuse-combination units)
IEC 60947-6-2 低壓開關設備和控制設備 第6-2部分：多功能電器（設備）控制與保護開關電器(設備)(CPS)(Low-voltage switchgear and controlgear-Part 6-2：Multiple function equipment-Control and protective switching devices(or equipment)(CPS)
IEC 60724 額定電壓1 kV(Um＝1.2 kV)和3 kV(Um＝3.6 kV)電纜的短路濕度限值(Short-circuit temperature limits of electric cables with rated voltages of 1 kV(Um＝1.2 kV) and 3 kV (Vm＝3.6 kV))
IEC 60898(所有部分)電氣附件 家用及類似場所用過電流保護斷路器(Electrical accessories-Corcuit-breakers for overcurrent protection for household and similar installations)
IEC 61009（所有部分） 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO)
(Residual current operated circuit-breakers with integral overcurrent protection for household and Similar uses(RCBOs))
IEC 61534(所有部分) 電源母線系統((all parts)，Powertrack systems)
430.3 一般要求
保護電器應在流經回路導體的過電流引起對絕緣、接頭，端子或?qū)w周圍的物料有損害的熱效應或機械效應危險之前，分?jǐn)嗳魏芜^電流。
431 按照回路特征的要求
431.3 在多相系統中中性導體的分?jǐn)嗪驮俳油ㄔ谝蠓謹嘀行詫?dǎo)體的場合，其分?jǐn)嗪驮俳油☉?yīng)當是，中性導體不應在線導體分?jǐn)嘀氨环謹?，而再接通則應在線導體連接之前或與其同時接通。432 保護電器的特性
432.1 兼有防止過負荷電流和短路電流的保護電器除了在434.5.1中所規定的以外，兼有防止過負荷電流和短路電流的保護電器應分?jǐn)喟ㄆ浒惭b處的預期短路電流在內的任何的過電流，對于斷路器還應能接通這一電流。這樣的電器可以是：
——兼有過負荷和短路兩種脫扣功能的斷路器；
——與熔斷器串聯在一起的斷路器；
——具有g(shù)G特性熔斷體的熔斷器。
注1：熔斷器包括構成整個保護電器的所有部件。
注2：如果在433.1和434.5中的要求得到滿足，則不排除使用其他保護電器。
432.2 只防止過負荷電流的保護電器
這些保護電器應滿足433的要求，而且分?jǐn)嗄芰尚∮谠诒Ｗo(hù)電器安裝處的預期短路電流值。
注1：這些電器通常是反時限的保護電器。
注2：aM型熔斷器不保護過負荷。
432.3 只防止短路電流的保護電器
僅進行短路電流保護的電器應被裝設在已采用其他方式實現過負荷保護或按433的規定允許不裝設過負荷保護的場合。這種電器應具有分?jǐn)嗖坏陀诎ㄆ浒惭b處預期的短路電流的能力，對于斷路器還應能接通不低于包括其安裝處頂期的短路電流。這種保護電器應滿足434的要求。
這種電器可以是：
——只具有短路脫扣功能的斷路器；
——采用gM、aM型熔斷體的熔斷器。
432.4 保護電器的特性
過電流保護電器的特性應符合下列標準內相關的規定，例如GB 10963、GB 14048.2、GB 14048.9、GB 16917、GB/T 13539.2、GB 13539.3、GB/T 13539.4或GB 14048.3。
注：并不排除使用其他的保護電器，條件是它們的時間／電流特性具有與本規定等效的保護水平。
433 過負荷保護
433.1 導體與過負荷保護電器之間的配合
防止電纜過負荷保護電器的工作特性應滿足以下兩個條件：
式中：
IB——回路的設計電流，單位為安培(A)；
IZ——電纜的持續載流量，單位為安培(A)(見GB/T 16895.15)；
In——保護電器的額定電流，單位為安培(A)。
注1：對于可調的保護電器，額定電流In是給定的整定電流。
I2——保證保護電器在約定的時間內可靠動作的電流，單位為安培(A)。
保證保護電器可靠動作的電流I2的數值應由電器的生產廠家提供，或由產品標準給出。
在某些情況下，按照本條所裝設的保護可能不保證起到保護作用，例如：出現持續的過電流而又小于I2的情況。在這種情況下，宜考慮選擇具有較大截面積的電纜。
注2：IB是通過線導體的設計電流，或是3次諧波含量大的情況下通過中性導體的持續電流。
注3：保證保護電器在約定的時間內可靠動作的電流，也可被稱為It,按產品標準給出的It或是If。It和If兩者是In的倍數，而且注意宜正確地表示其數值和系數。
注4：433.1的條件(1)和(2)的說明，見附錄B。
注5：在采用修正系數后，設計電流IB可以被認作為實際電流Ia。見GB/T 16895.1-2008的311。
434 短路保護(本部分僅考慮同一回路導體之間短路的情況。)
434.1 預期短路電流的確定
應確定電氣裝置每個相應點的預期短路電流，這可以通過計算或通過測量確定。
注：在供電點處的預期短路電流，可以從供電公司獲得。
434.3 短路保護電器的省略
下面的兩個條件應同時得到滿足：
——布線的敷設將短路的危險減至最小(見434.2.1中b)項)；而且
——布線不靠近可燃性材料。
不需要裝設短路保護電器的例如有：
a) 將發電機、變壓器、整流器、蓄電池連接到相關的控制盤上的導體，保護電器裝設在這些控制盤上；
b) 回路的斷開可能使有關電氣裝置的運行出現危險，例如，在433.3.3中所提到回路；
c) 某些測量回路；
d) 在裝置的進線端，上級配電設備有一個或多個短路保護電器，而且這些電器保護進線端與總配電盤之間的部分，總配電盤處有進一步短路保護。
434.4 并聯導體的短路保護
用一個保護電器可以保護多根并聯導體防止遭受短路影響，該保護電器的動作特性應當是當故障出現在某一根并聯導體中的最不利于的位置時，仍能保證有效的動作。應考慮并聯導體之間的電流分配。故障電流能從并聯導體的兩端流至故障點。
如果用一臺保護電器不能有效保護，則應采取以下一項或多項保護措施：
a) 在敷設布線時應將任一并聯導體中短路的危險降至最低，例如，采用防止機械損傷的保護，而且，各導體的安裝方式應將火災的危險或?qū)θ说奈ｋU(xiǎn)降至最低。
b) 對于并聯的兩根導體，短路保護電器應裝設在每根并聯導體的電源側。
c) 對于多于兩根的并聯導體，則短路保護電器應分別安裝在每根導體的電源側和負荷側。
在A.3中給出了指導。
435 過負荷保護與短路保護之間的配合
435.1 用一個電器提供的保護
提供過負荷和短路保護的一個保護電器，應滿足433和434的要求。
435.2 由分開的電器分別提供的保護
433和434的要求分別適用于過負荷保護電器和短路保護電器。
這些保護電器的特性應配合，以使短路保護電器的允許通過的能量不超過過負荷保護電器不受損傷的允許通過的能量。
注：這種要求并不排除在GB 14048.4中所規定的配合形式。
436 利用電源的特性限制過電流
436 利用電源的特性限制過電流
當供電電源不可能提供超過導體載流量的電流時，可以認為該導體已經具有過負荷保護和短路保護（例如某些電鈴變壓器、某些電焊變壓器和某些類型的熱電發生器）。
附錄A
A.1 引言
并聯導體的過電流保護宜為所有并聯的導體提供充分的保護。對于截面積相同、導體材料長度相同以及安裝方式相同的兩根并聯導體，要做到導體中流過的電流基本相等，以滿足對過電流保護的要求，是不難做到的。對于更為復雜的導體的設置，應對導體間電流分配不均衡和故障中電流的多個通道進行認真考慮。本附錄給出了需要考慮的問題的指導。
注：關于計算并聯導體之間電流的更詳細的方法，在IEC 60287-1-3中給出。
A.2 并聯導體的過負荷保護
當包含有多芯電纜的并聯導體的回路中發生過負荷時，在每根導體中的電流增加的比例將是相同的。如果并聯導體之間的電流分配是均衡的，那么，只用一個保護電器就能保護所有的導體。在采用適當?shù)牟⒘邢禂?shù)和其他適用系數的情況下，并聯導體的截流量(IZ)是每根導體的截流量之和。
并聯電纜之間的電流分配因這些電纜的阻抗不同而不同。對于大截面的單芯電纜，其阻抗中的電抗分量大于電阻分量，這對電流的分配有很大的影響。電抗分量受每根電纜相對的物理位置影響，例如，如果回路的每一相都是由兩根大截面的電纜組成，兩根電纜具有相同的長度、結構和截面積，而并聯設置于不利的相對位置（例如同相電纜捆扎成一束），這樣，電流的分配可能是70％/30％，而不是50％/50％。
當并聯導體間阻抗的差異導致電流分配不均衡，例如，差別大于10％時，則對每個導體的設計電流和過負荷保護的要求應分別予以考慮。
每根導體的設計電流可以用總負荷和每根導體的阻抗計算求得。
m根并聯導體中的第k根導體的設計電流IBk由式(A.1)給出：
式中：
IB——回路的設計電流，單位為安培(A)；
IBk——第k根導體的設計電流，單位為安培(A)；
Zk——第k根導體的阻抗，單位為歐姆(Ω)；
Z1和Zm——分別是第1根導體和第m根導體的阻抗，單位為歐姆(Ω)。
在并聯導體的截面積不大于120mm2時，第k根導體的設計電流IBk由式(A.2)給出：
式中：
Sk——第k根導體的截面積；
S1…Sm——導體1…導體m的截面積。
單芯電纜的阻抗是電纜相對位置和電纜結構（例如鎧裝或非鎧裝）的函數，其阻抗的計算方法在IEC 60287-1-3中給出。并聯電纜之間的電流分配推薦采用測試驗證。
用設計電流IBk代替433.1的公式(1)中的IB，如式(A.3)所示：
在433.1的條件(1)和(2)的IZ的值，既可以是每根導體的載流量IZk，條件是每根導體有過負荷保護電器（見圖A.1），因此：
也可以是，所有導體的載流量之和，即∑IZk，條件是所有的并聯導體只有一個共用過負荷保護電器（見圖A.2），因此：
式中
Ink——第k根導體的保護電器的標稱電流，單位為安培(A)；
IZk——第k根導體的持續載流量，單位為安培(A)；
In——保護電器的額定電流，單位為安培(A)；
∑IZk——m根并聯導體的載流量之和，單位為安培(A)。
注：對于母線系統，有關資料宜從制造廠或從GB 7251.2獲得。

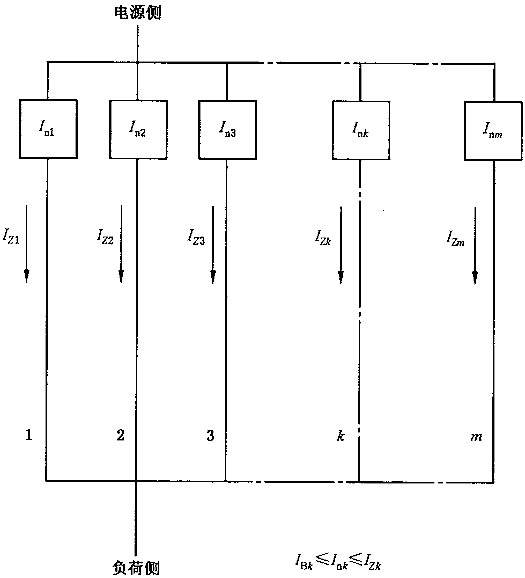

圖A.1 m根并聯導體中每根都有過負荷保護電器的回路

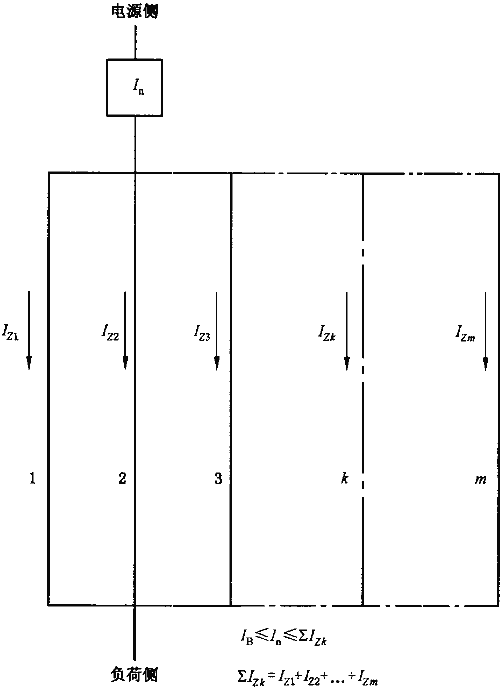

圖A.2 m根并聯導體共用一個過負荷保護電器的回路
A.3 并聯導體的短路保護
當導體并聯時，保護電器的布置應考慮并聯部分內短路的影響。
在采用一個保護電器時，并聯配置中的某個導體不可能受到有效的保護，因而宜考慮其他的保護配置。這些配置包括：對每根導體裝設單獨的保護電器、在每根并聯導體的電源側和負荷側分別裝設保護電器，以及在電源側裝設可聯動的保護電器。特殊的保護配置的確定取決于故障條件的可能性。
在多根導體并聯連接的情況下，就有多條故障電流通路同時出現的可能，從而導致在故障部位的電流連續激增的后果。對此，可能要在每根并聯導體的電源側(s)和負荷側(I)都裝設短路保護。在圖A.3和圖A.4中說明的就是這種情況。

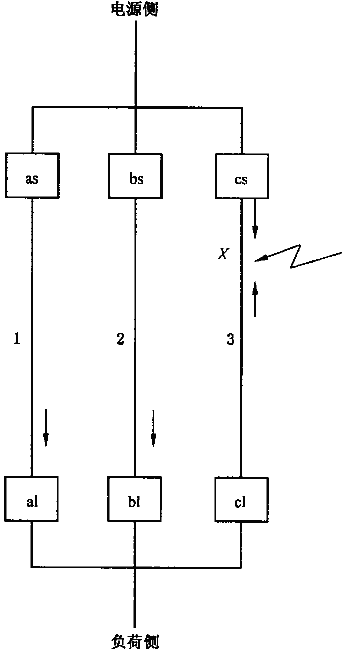

圖A.3 在故障開始時流通的電流
圖A.4 保護電器cs動作后流通的電流

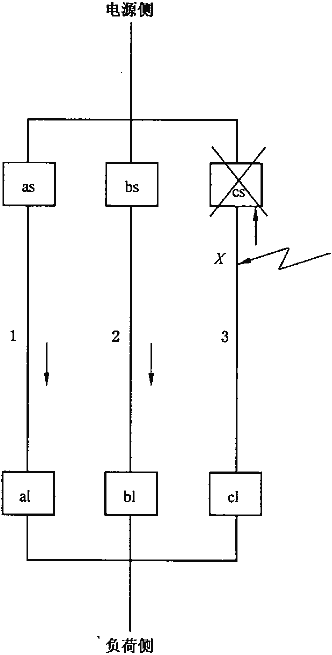

圖A.3表示，假如故障出現在導體3的X點，故障電流就會在導體1、導體2和導體3中流通，故障電流和流過保護電器cs和cl的故障電流比例，將取決于故障點的位置。在本例中，是假設最大比例的故障電流將流過保護電器cs。圖A.4表示，在保護電器cs一旦動作，故障電流仍然經過導體1和導體2流至故障點X。由于導體1和導體2是并聯的，流過保護電器as和bs的電流被分流，可能不足以使它們?cè)谒蟮臅r(shí)間內動作，對于這種情況，裝設保護電器cl是必要的。應當注意，流過cl的電流小于流過cs并使其動作的電流。如果故障點處靠cl足夠近，cl將首先動作。如果在導體1或?qū)w2出現同樣的故障，裝設保護電器al和bl也同樣是必要的。
將保護電器裝設在兩端的方法，與將保護電器只裝設在電源側的方法相比，它有兩個缺點。首先，如果在X點的故障由于cs和cl的動作而被排除了，那么該回路就會由導體1和導體2帶著原有的負荷繼續運行。因此，導體1和導體2的故障以及隨后的過負荷，也許無法被檢測出來，因?yàn)檫@取決于故障的阻抗。其次，在X點的故障有可能燒斷在cl側的導體而形成開路，故障余下的一側則帶電而未被檢測出來。
另一個可替代6個保護電器的方案是在電源側裝設一個可聯動的保護電器。見圖A.5。這將防止在故障狀態下回路繼續運行。
圖A.5 可聯動的保護電器的說明
附錄B
附錄B

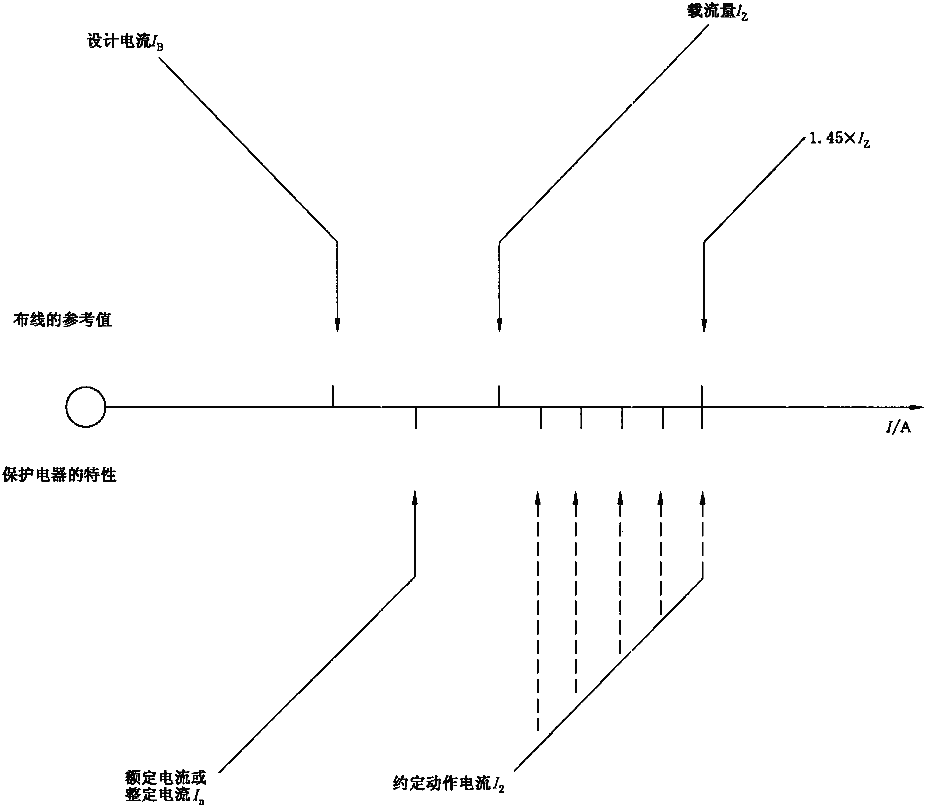

圖B.1 433.1的條件(1)和條件(2)的說明
附錄C
C.1 概述
每個回路要裝設過負荷保護電器和短路保護電器。這些保護電器通常都需要裝設在每個回路的起點。
對于某些應用，過負荷保護或短路保護電器之一，可不遵循這種一般要求，條件是須由其他保護電器來起保護作用。
C.2 在分支回路起點不需要裝設過負荷保護的情況
a) 參照433.2.2a)和圖C.1，過負荷保護電器P2，可以從分支回路(B)的起點(O)沿支路移動，條件是，在這個分支回路的保護電器P2的電源側沒有其他分支回路連接或電源插座，而且，按照433.2.2a)的要求，對分支回路的這部分提供了短路保護。
圖C.1 過負荷保護電器(P2)不在分支回路(B)的起點(見433.2.2a))
該過負荷保護電器做為布線系統的保護電器。由于僅用電設備可以產生過負荷。因此，過負荷保護電器可以在分支回路受到短路保護的范圍內的任何一處安裝。
b) 參照433.2.2b)和圖C.2，過負荷保護電器P2，可以自分支回路(B)的起點(O)被移至不超過3 m的地方，條件是，在分支回路的這段長度上設有其他的連接或電源插座，而且，按照433.2.2 b)的要求，其長度不能超過3m，而且在這段長度上能使短路、火災以及對人的危險降至最低。
圖C.2 過負荷保護電器(P2)裝設在不超過離分支回路(B)起點的3m處(見433.2.2b))
大家認可的長度是3 m，分支回路的這一段沒有短路保護，然而，需采取預防措施來保證安全。見433.2.2b)。此外，電源回路的短路保護也可以保護該分支回路直到P2裝設處(見附錄D)。
C.3 可以省略過負荷保護的情況
a) 參照433.3.1和圖C.3，允許省略過負荷保護的條件是在這個分支回路的保護電器的電源側既沒有其他分支回路連接也沒有電源插座，并且適用于下列一種情況：
——分支回路B2由P1提供過負荷保護(見433.3.1a))；或
——分支回路B3不大可能過負荷(見433.3.1b))；或
——分支回路B4用于電信、控制、信號以及類似情況(見433.3.1d))。
注：P2、P3和P4分別是用于分支回路B2、回路B3和回路B4的短路保護電器。

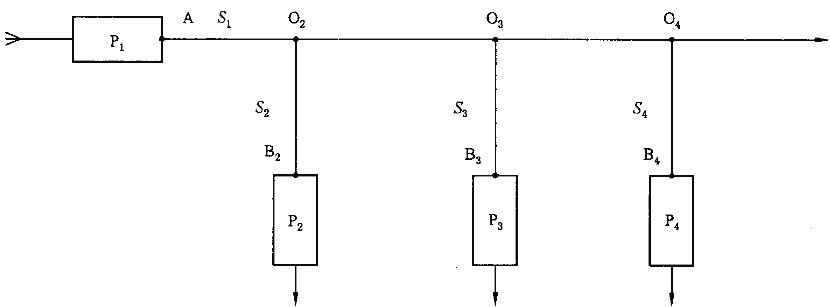

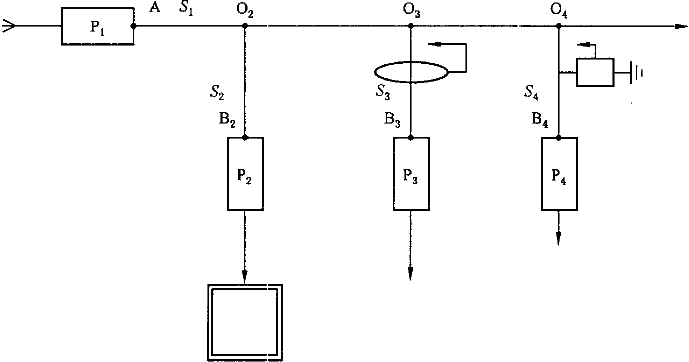

圖C.3 可以省略過負荷保護的說明(見433.3.1a)、b)和d))
b) 參照433.3.2.1和圖C.4，由433.3.2.1提出的C.2和C.3a)的附加要求，只能適用于IT系統。當這個分支回路的保護電器P2的電源側，既沒有其他的連接也沒有電源插座時，可以省略過負荷保護，并且符合下列一種情況：
——分支回路B2采用在GB 16895.21中412規定的保護措施，并且由Ⅱ類設備組成；或
——分支回路B3用RCD保護，該保護在第二次故障出現時立即動作；或
——分支回路B4安裝有絕緣監測電器，它在第一次故障出現時就能分?jǐn)嗷芈?，或發出報警信號以表示有故障存在。
注：P2、P3和P4是分別用于分支回路B2、回路B3和回路B4的短路保護電器。
圖C.4 在IT系統中可以省略過負荷保護的說明
在IT系統中，需要考慮可能出現影響不同回路的兩個單獨的絕緣故障。在大多數情況下，這兩個絕緣故障會構成短路。然而，兩個故障回路內的故障阻抗、導體的長度和截面積，都可能是未知的。結果，這種可能出現的兩個絕緣故障，可能導致至少一個保護電器因過電流而動作。
附錄D
D.1 概述
每一個回路都要裝設過負荷保護電器和短路保護電器。這些保護電器通常裝設在每個回路的起點。
對于某些應用，過負荷保護或短路保護電器之一，可不遵循這種一般要求，而所提供的其他保護仍然有效。
D.2 在分支回路起點不需要裝設短路保護的情況
a) 參照434.2.1和圖D.1，短路保護電器P2，可以自分支回路(B2)的起點(O)，沿著(B2)被移至不超過3 m的地方，條件是在分支回路的這段長度上沒有其他的連接或電源插座，而且在434.2.1的情況下，對這段長度，能使短路、火災以及對人的危險降至最低。
注：S——導體的截面積。

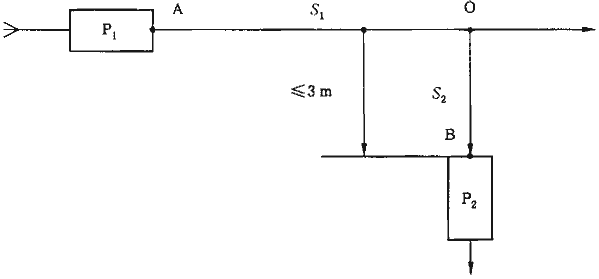

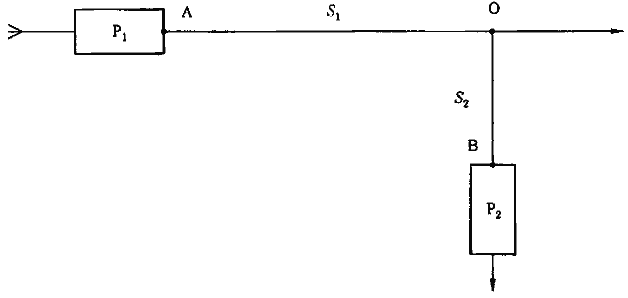

圖D.1 短路保護電器(P2)在分支回路上位置的有限改變（見434.2.1）
大家認可的在分支回路中這3m長的導體，不受到短路保護，但是，供電回路短路保護仍可以提供短路保護直到P2裝設處。

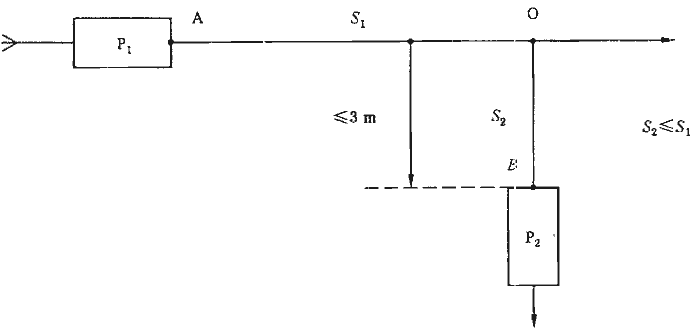

b) 參照434.2.2和圖D.2，短路保護電器P2可以裝設在分支回路(B)的起點(O)的電源側的某點處，條件是按照432.2.2的規定該分支回路的起點與這段分支回路的短路保護電器之間的最大長度，按“三角形法則”的規定。

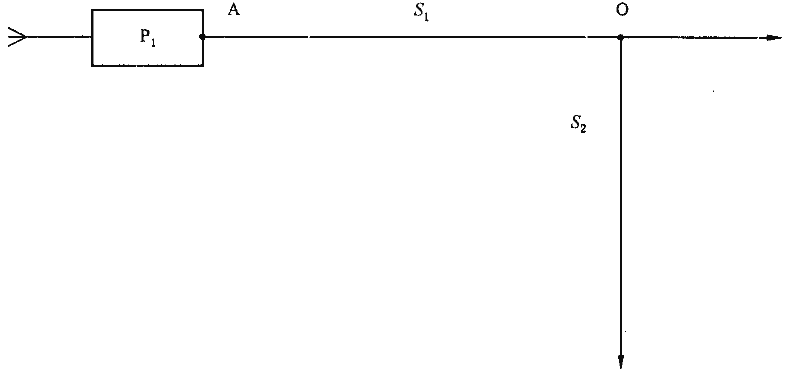

具有截面積為S2的在O點處分支的導體，其利用裝設在A點的保護電器P1提供短路保護的最大長度，是在三角形BON中給出的長度ON。
本條可以用在只有短路保護的情況。在這個例子中，是不考慮過負荷保護的（見C.3）。
這個最大長度與能使保護電器P1動作的最小短路電流相對應。這個保護電器保護分支回路B1至長度AB，也保護分支回路B2。由P1保護的分支回路B2的最大長度取決于分支回路B2連接到分支回路B1的位置。
說明：
AB——用裝設在A點的保護電器P1作短路保護的截面積為S1導體的最大長度L1；
AM——用裝設在A點的保護電器P1作短路保護的截面積為S2導體的最大長度L2。

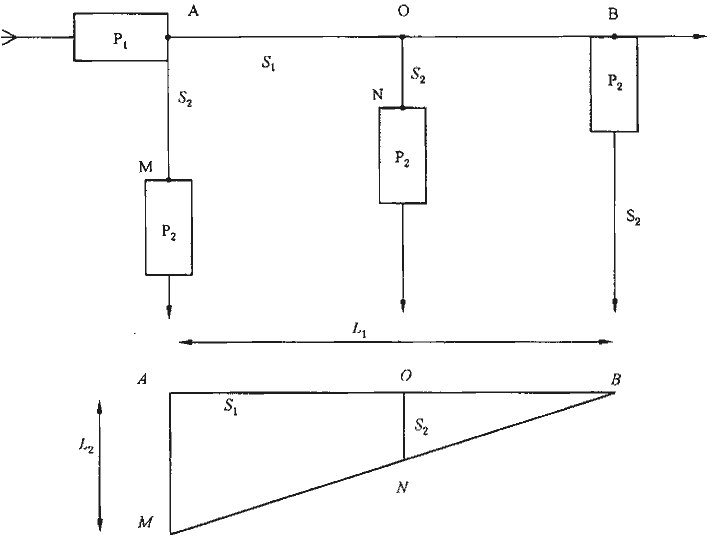

圖D.2 裝設在分支回路起點電源側某點的短路保護電器P2（見434.2.2）
分支回路B2的長度不能超過由三角形簡圖所確定的長度值。在這種情況下，保護電器P2可以沿著分支回路B2移動直至N點。
注1：這種方法也適用于一連串不同截面積的三根導體的情況。
注2：如果對于B2部分，其布線長度按照絕緣特性而有所不同，這種方法適用于采用下式所取得的長度
AB＝L2S1/S2
如果，對于B2部分，無論對于什么樣的絕緣特性，其布線長度都是相同的，則這種方法適用于下式所取得的長度：
AB＝L1
D.3 可以省略短路保護的情況
參照434.3和圖D.3，對于某些應用場合（比如，互感器或測量回路），可以省略短路保護電器，條件是按照434.3的要求，短路、火災以及對人的危險被降至最小。
請注意，采用電流互感器的測量回路不得被開路，否則將導致過電壓。
對某些應用場合，比如對電磁起重機，可以省略短路保護（見434.3）。
圖D.3 對某些應用，可以省略短路保護電器的情況（見434.3）
