GB 50952-2013 農村民居雷電防護工程技術規范 （完整版）
1 總 則
1.0.1 為使農村民居防雷設計和施工因地制宜地采取防雷措施，防止或減少雷擊農村民居所發生的人身傷亡和財產損失，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建和改建農村民居的防雷工程設計和施工。
1.0.3 農村民居防雷工程設計，應在調查地理、地質、土壤、氣象、環境等條件和雷電活動規律，以及被保護物的特點等因素的基礎上，確定防雷裝置的形式及其布置。
1.0.4 農村民居防雷工程的設計和施工，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 屬于現行國家標準《建筑物防雷設計規范》GB 50057中第二、三類防雷建筑物的農村民居，防雷工程的設計應符合現行國家標準《建筑物防雷設計規范》GB 50057的規定，防雷工程的施工應符合現行國家標準《建筑物防雷工程施工與質量驗收規范》GB 50601的規定。
2.0.2 不屬于現行國家標準《建筑物防雷設計規范》GB 50057-2010中第二、三類防雷建筑物的農村民居，在可能發生對地閃擊的地區，凡符合下列條件之一時，應劃為一般農村民居防雷建筑物，并應按本規范的要求進行防雷工程的設計和施工：
1 預計雷擊次數大于或等于0.013次／a且小于0.05次／a的農村民居。
2 在年平均雷暴日大于15d／a的地區，高度在10m及以上且低于15m的農村民居；在年平均雷暴日小于或等于15d／a的地區，高度在15m及以上低于20m的農村民居。
3 曾遭受過雷擊的農村民居及其周邊60m范圍內的農村民居。
2.0.3 農村民居年預計雷擊次數的計算方法應符合本規范附錄A的規定。
3 設計要求
4 施工要求
附錄A 農村民居年預計雷擊次數的計算
A.0.1 農村民居年預計雷擊次數應按下式計算：
N＝kNgAe(A.0.1)
式中：N——農村民居年預計雷擊次數(次／a)；
k——校正系數(位于山頂或曠野的孤立建筑物取2；金屬屋面沒有接地的磚木結構建筑物取1.7；位于河邊、湖邊、山坡下或山地中土壤電阻率較小處、地下水露頭處、土山頂部、山谷風口等處的建筑物，以及特別潮濕的建筑物取1.5；在一般情況下取1)；
Ng——建筑物所處地區雷擊大地的年平均密度(次／km2／a)；
Ae——與建筑物截收相同雷擊次數的等效面積(km2)。
A.0.2 雷擊大地的年平均密度應按當?shù)貧庀笈_(tái)、站資料確定；無資料時，可按下式計算：
Ng＝0.1Td(A.0.2)
式中：Td——年平均雷暴日，根據當?shù)貧庀笈_(tái)、站資料確定(d／a)。
A.0.3 農村民居等效面積Ae應為其實際平面積向外擴大后的面積，其計算方法應符合下列規定：
1 農村民居每邊的擴大寬度和等效面積應按下列公式計算確定(見圖A.0.3)：
式中：D——農村民居每邊的擴大寬度；
L、W、H——分別為農村民居的長、寬、高。
2 農村民居周邊在2D范圍內有等高或比其低的建筑物時，其等效面積可按下式計算：
3 農村民居周邊在2D范圍內均有比其高的建筑物時，其等效面積可按下式計算：
Ae＝LW×10-6 (A.0.3-4)
4 當幾棟農村民居連在一起或其墻的間距不大于0.5m時，農村民居的長、寬應取其總長度或?qū)挾?，農村民居的高應取其中的最高值。

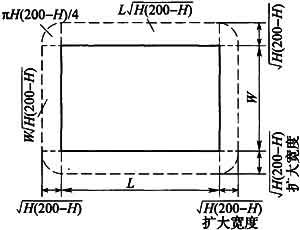

圖A.0.3 農村民居的等效面積
附錄B 滾球法確定接閃器的保護范圍
B.0.1 單支接閃桿的保護范圍應按下列方法確定(見圖B.0.1)：

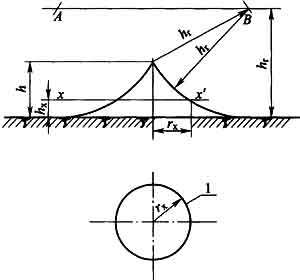

圖B.0.1 單支接閃桿的保護范圍
1——xx'平面上保護范圍的截面
1 當接閃桿高度h小于或等于hr時，應符合下列規定：
1)距地面hr處作一平行于地面的平行線。
2)以桿尖為圓心，hr為半徑作弧線交于平行線的A、B兩點。
3)以A、B為圓心，hr為半徑作弧線，該弧線與針尖相交并與地面相切。從此弧線到地面止為其保護范圍。保護范圍為一個對稱的錐體。
4)接閃桿在hx高度的xx'平面上和在地面上的保護半徑，按下列公式確定：
式中：rx——接閃桿在hx高度的xx'平面上的保護半徑；
hr——滾球半徑(在本規范中取60m)；
hx——被保護物的高度；
r0——接閃桿在地面上的保護半徑。
2 當接閃桿高度h大于hr時，應在接閃桿上取高度為hr的一點代替單支接閃桿針尖作為圓心，并應符合本條第1款的規定)。式(B.0.1-1)和式(B.0.1-2)中的h應將hr代入。
