GB 13955-2005 剩余電流動作保護裝置安裝和運行 （完整版）
1 范圍
1 范圍
本標準規定了正確選擇、安裝、使用剩余電流動作保護裝置(以下簡稱為剩余電流保護裝置，簡稱RCD)及其運行管理的有關要求。
本標準適用于工作電壓為交流50Hz或60Hz，額定電壓不超過230／400(220／380)V的電源中性點直接接地的供用電系統。
本標準不適用于相與相之間或相與N線之間發生的電擊事故、電氣設備損壞或電氣火災事故的保護作用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 6829 剩余電流動作保護器的一般要求
GB 9706.1 醫用電器設備 第一部分：安全通用要求(GB 9706.1—1995，idt IEC 60601-1：1988)
GB 10963 家用及類似場所用過電流斷路器(GB 10963—1999，idt IEC 60898：1995)
GB 14048.2 低壓開關設備和控制設備 低壓斷路器(GB 14048.2—2001，idt IEC 60947-2：1997)
GB 14050 系統接地的型式及安全技術要求
GB 14287 防火漏電電流動作報警器
GB 16916(所有部分) 家用和類似用途的不帶過電流保護的剩余電流動作斷路器(RCCB)
(GB 16916.1—2003，idt IEC 61008.1：1996；GB 16916.21—1997，idt IEC 61008.2-1：1990；GB 16916.22—1997，idt IEC 61008.2-2：1990)
GB 16917(所有部分) 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO)
(GB 16917.1—2003，idt IEC 61009-1：1996；GB 16917.21一1997，idt IEC 61009-2-1：1991；GB 16917.22—1997，idt IEC 61009-2-2：1991)
3 術語和定義
3.1 直接接觸 direct contact
人體、家畜與帶點導體的接觸。
3.2 間接接觸 indirect contact
人體、家畜與故障情況下變?yōu)閹c的設備外露可接近導體的接觸。
3.3 剩余電流 residual current (
)
流過剩余電流動作保護裝置主回路電流瞬時值的矢量和（用有效值表示）。
3.4 剩余動作電流 residual operating current
使剩余電流動作保護裝置在規定條件下動作的剩余電流值。
3.5 額定剩余動作電流 rated residual operating current(
)
制造廠對剩余電流動作保護裝置規定的剩余動作電流值，在該電流值時，剩余電流保護裝置應在規定的條件下動作。
3.6 剩余不動作電流 residual non-operating current
在小于或等于該電流時，剩余電流動作保護裝置在規定條件下不動作的剩余電流值。
3.7 額定剩余不動作電流 rated residual non-operating current（
）
制造廠對剩余電流動作保護裝置規定的剩余不動作電流值，在該電流值時，剩余電流保護裝置在規定的條件下不動作。
3.8 接地故障電流 earth fault current
由于絕緣故障而流入地電流。
3.9 對地池漏電流 earth leakage current
無絕緣故障，從設備的帶點部件流入地的電流。
3.10 剩余電流動作斷路器 residual current operated relay
用于接通、承載和分斷正常工作條件下電流，以及在規定條件下當剩余電流達到一個規定值時，使觸頭斷開的機械開關電器。
3.11 剩余電流動作繼電器 residual current operated relay
在規定的條件下，當剩余電流達到一個規定值時，發出動作指令的電器。
3.12 不帶過電流保護的剩余電流動作斷路器（RCCB） residual current operated circuit-breaker without integal overcurrent protection
不能執行過載和/或短路保護功能的剩余電流動作斷路器。
3.13 帶過電流保護的剩余電流動作斷路器（RCBO） residual current operated ciruit-breaker with integral overcurrent protection
能執行過載和/或短路保護功能的剩余電流動作斷路器。
3.14 動作功能與電源電壓無關的剩余電流動作保護裝置 RCD functionally independent of line voltage
其檢測、判斷和分斷功能與電流電壓無關的剩余電流動作保護裝置。
3.15 動作功能與電源電壓有關的剩余電流動作保護裝置 RCD functionally dependent on line voltage
其檢測、判斷和分斷功能與電流電壓有關的剩余電流動作保護裝置。
3.16 剩余電流動作保護裝置的分斷時間 break time of RCD
從突然施加剩余動作電流的瞬間起到所有極電弧熄滅瞬間為止所經過的時間。
3.17 極限不驅動時間 limit non-actuating time
對剩余電流動作保護裝置施加一個大于剩余不動作電流的剩余電流值而不使剩余電流動作保護裝置動作的最大延時時間。
3.18 延時型RCD time-delay RCD
專門設計的對應于一個給定的剩余電流值，能達到一個預定的極限不驅動時間的剩余電流動作保護裝置。
3.19 AC型剩余電流動作保護裝置 RCD type AC
對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的剩余電流動作保護裝置。
3.20 A型剩余電流動作保護裝置 RCD type A
對突然施加或緩慢上升的剩余正弦交流電流和剩余脈動直流電流能確保脫扣的剩余電流動作保護裝置。
3.21 脈動直流電流 pulsating direct current
在每個額定工頻周期內，用角度表示至少為150°的一段時間間隔內電流值為0或不超過直流0.006A的脈動波形電流。
3.22 試驗裝置 test device
裝在剩余電流保護裝置里的模擬剩余電流保護裝置在規定條件下動作的剩余電流條件的裝置。
3.23 分級保護 selective protection
剩余電流保護裝置分別裝設在電源端、負荷群首端、負荷端，構成兩級或以上串接保護系統，且各級剩余電流動作保護裝置的主回路額定電流值、剩余電流動作值與動作時間協調配合，實現具有選擇性的分級保護。
3.24 組合式剩余電流動作保護裝置 assemble type residual operated portection devices
用檢測剩余電流互感器、剩余電流動作繼電器、斷路器或報警裝置等獨立部分分別安裝，通過電氣連接組合成的剩余電流動作保護裝置。
3.25 移動式剩余電流動作保護裝置 protable move type residual current operated protective devices
由一個插頭和一個剩余電流動作保護裝置，一個、幾個插座或接線裝置組合在一起，與電源連接時，易于從一個地方移動到另一個地方使用的剩余電流動作保護裝置。
3.26 剩余電流動作電氣火災監控系統 residual current operated electric fire monitor system
用檢測剩余電流的互感器、剩余電流探測器、報警器或控制器構成的電氣火災實時監測并實施報警或切斷電源的裝置。
4 剩余電流保護裝置的應用
4.6 報警式剩余電流保護裝置的應用
對一旦發生剩余電流超過額定值切斷電源時，因停電造成重大經濟損失及不良社會影響的電氣裝置或場所，應安裝報警式剩余電流保護裝置。如：
a) 公共場所的應急電源、通道照明；
b) 確保公共場所安全的設備；
c) 消防設備的電源，如消防電梯、消防水泵、消防通道照明等；
d) 防盜報警的電源；
e) 其他不允許停電的特殊設備和場所。
為防止人身電擊事故，上述場所的負荷末端保護不得采用報警式剩余電流保護裝置。
4.7 可不裝剩余電流保護裝置的情況
具備下列條件的電氣設備和場所，可不裝剩余電流保護裝置
a) 使用安全電壓供電的電氣設備；
b) 一般環境條件下使用的具有加強絕緣(雙重絕緣)的電氣設備；
c) 使用隔離變壓器且二次側為不接地系統供電的電氣設備；
d) 具有非導電條件場所的電氣設備；
e) 在沒有間接接觸電擊危險場所的電氣設備。
5 剩余電流保護裝置的選用
5.1 剩余電流保護裝置的技術條件應符合GB 6829、GB 14048.2、GB 16916、GB 16971等有關標準的規定，并通過中國國家強制性產品認證。
5.2 剩余電流保護裝置的技術參數額定值，應與被保護線路的設備的技術參數和安裝使用的具體條件相配合。
5.3 按電氣設備的供電方式選用剩余電流保護裝置
1） 電氣產品按防電擊保護絕緣等級可分為0、Ⅰ、Ⅱ、Ⅲ四類。Ⅰ類產品的防電擊保護不僅依靠設備的基本絕緣，而且還應包含一個附加的安全預防措施。其方法是將 可能觸及的可導電零件與已安裝的固定線路中的保護線或TT系統的獨立接地裝置聯接起來，以使可觸及的可導電零件在基本絕緣損壞的事故中不帶有危險電壓。
2）指相關規定屬于應安裝保護裝置區域內的電氣設備。
3）指GB 9706.1 醫用電氣設備第一部分通用安全要求中H類醫用設備。
a) 單相220V 電源供電的電氣設備，應優先選用二極二線式剩余電流保護裝置；
b) 三相三線式380V 電源供電的電氣設備，應選用三極三線式剩余電流保護裝置；
c) 三相四線式380V 電源供電的電氣設備，三相設備與單相設備共用的電路應選用三極四線或四級四線式剩余電流保護裝置。
5.4 剩余電流保護裝置的額定動作電流要充分考慮電氣線路和設備的對地泄漏電流值，必要時可通過實際測量取得被保護線路或設備的對地泄漏電流。因季節性變化引起對地泄漏電流值變化時，應考慮采用動作電流可調式剩余電流保護裝置。
5.5 采用分級保護方式時，安裝使用前應進行串接模擬分級動作試驗，保證其動作特性協調配合。
5.6 根據電氣設備的工作環境條件選用剩余電流保護裝置
a) 剩余電流保護裝置應與使用環境條件相適應；
b) 對電源電壓偏差較大地區的電氣設備應優先選用動作功能與電源電壓無關的剩余電流保護裝置；
c) 在高溫或特低溫環境中的電氣設備應選用非電子型剩余電流保護裝置；
d) 對于作家用電器保護的剩余電流保護裝置必要時可選用滿足過電壓保護的剩余電流保護裝置；
e) 安裝在易燃、易爆、潮濕或有腐蝕性氣體等惡劣環境中的剩余電流保護裝置，應根據有關標準選用特殊防護條件的剩余電流保護裝置，或采用相應的防護措施。
6 剩余電流保護裝置的安裝
7 剩余電流保護裝置的運行和管理
7.1 剩余電流保護裝置投入運行后，運行管理單位應建立相應的管理制度，并建立動作記錄。
7.2 剩余電流保護裝置投入運行后，必須定期操作試驗按鈕，檢查其動作特性是否正常。雷擊活動期和用電高峰期應增加試驗次數。
7.3 用于手持式電動工具和移動式電氣設備和不連續使用的剩余電流保護裝置，應在每次使用前進行試驗。
7.4 為檢驗剩余電流裝置在運行中的動作特性及其變化，運行管理單位應配置專用測試儀器，并應定期進行動作特性試驗。
動作特性試驗項目：
a) 測試剩余動作電流值；
b) 測試分斷時間；
c) 測試極限不驅動時間。
7.5 電子式剩余電流保護裝置，根據電子元器件有效工作壽命要求，工作年限一般為6年。超過規定年限應進行全面檢測，根據檢測結果，決定可否繼續運行。
7.6 因各種原因停運的剩余電流保護裝置再次使用前，應進行通電試驗，檢查裝置的動作情況是否正常。
7.7 剩余電流保護裝置進行特性試驗時，應使用經國家有關部門檢測合格的專用測試設備，由專業人員進行。嚴禁利用相線直接對地短路或利用動物作為試驗物的方法。
7.8 剩余電流保護裝置動作后，經檢查未發現動作原因時，允許試送電一次。如果再次動作，應查明原因找出故障，不得連續強行送電。必要時對其進行動作特性試驗，經檢查確認剩余電流保護置本身發 生故障時，應在最短時間內予以更換。嚴禁退出運行、私自撤除或強行送電。
7.9 剩余電流保護裝置運行管理單位應定期檢查分析剩余電流保護裝置的使用情況，對已發現的有故障的剩余電流保護裝置應立即更換。
7.10 剩余電流保護裝置運行中遇有異?，F(xiàn)象，應由專業人員進行檢查處理，以免擴大事故范圍。
7.11 在剩余電流保護裝置的保護范圍內發生電擊傷亡事故，應檢查剩余電流保護裝置的動作情況，分析未能起到保護作用的原因，在未調查前，不得拆動剩余電流保護裝置。
7.12 對剩余電流斷路器、剩余電流繼電器和接觸器、斷路器組成的組合式電器，除定期進行剩余電流動作試驗外，對斷路器，接觸器部分應按有關規程進行檢查維護。
7.13 剩余電流保護裝置損壞后，應由專業單位進行維修。
附錄A 系統接地的型式
A. 1 TN系統
電力系統有一點直接接地，電氣裝置的外露可接近導體通過保護線與該接地點相連接。
TN系統可分為：

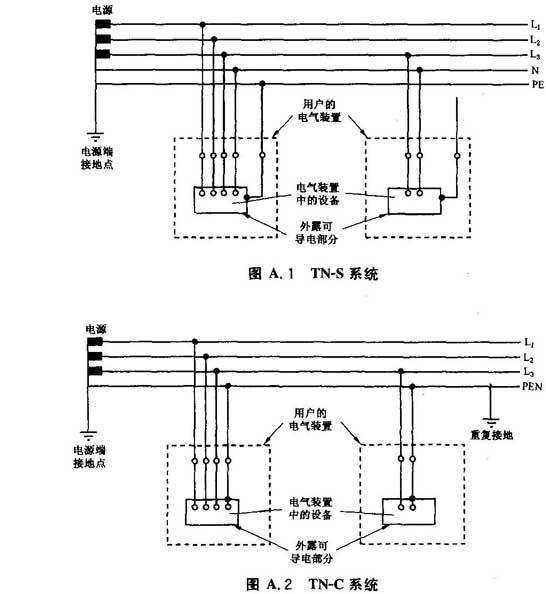

TN—S系統：整個系統的中性線與保護線是分開的(圖A.1)；
TN—C系統：整個系統的中性線與保護線是合一的(圖A.2)；

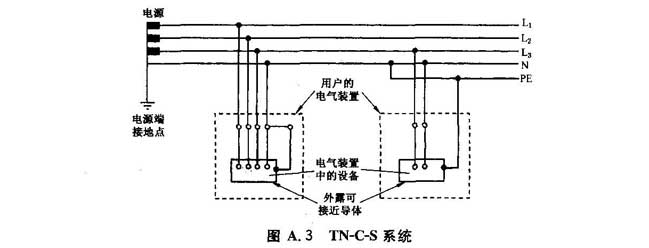

TN—C—S系統：系統中有一部分線路的中性線與保護線是合一的(圖A.3)。
A.2 TT系統

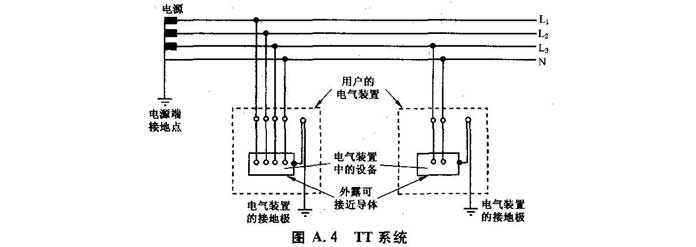

電力系統中有一點直接接地，電氣設備的外露可接近導體通過保護接地線接至與電力系統接地點無關的接地極（圖A.4）。
A.3 IT系統

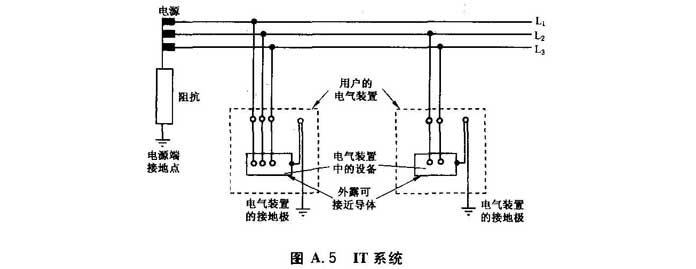

電力系統與大地間不直接連接，電氣裝置的外露可接近導體，通過保護接地線與接地極連接（圖A.5）。
A.4 接地保護系統型式的文字代號意義
第一個字母表示電力系統的對地關系：
T——直接接地；
I——所有帶電部分與地絕緣，或一點經阻抗接地。
第二個字母表示裝置的外露可接近導體的對地關系：
T——外露可接近導體對地直接作電氣連接，此接地點與電力系統的接地點無直接關連；
N——外露可接近導體通過保護線與電力系統的接地點直接作電氣連接。
如果后面還有字母時，這些字母表示中性線與保護線的組合：
S——中性線和保護線是分開的；
C——中性線和保護線是合一的。
附錄B 剩余電流保護裝置的額定值
B.1 額定頻率
額定頻率的優先值應為50 Hz、60 Hz
B.2 額定電壓
額定電壓為230 V、400 V(220 V、380 V或240 V、415 V)。
B.3 輔助電源額定電壓
輔助電源額定電壓的優先值為：
a) 直流：12，24，48，60，110，220V；
b) 交流：12，24，36，48，220，400(380)V。
B.4 額定電流
額定電流值為：6，10，16，20，25，32，40，50，63，80，100，125，160，200，250，315，400，500，630，700，800A。
B.5 額定剩余動作電流
額定剩余動作電流值為：O.006，0.01，0.03，O.05，0.1，0.3，0.5，1.3，5，10，20，30A。
B.6 額定剩余不動作電流
額定剩余不動作電流的優先值為0.5
。
如采用其他值時，應大于0.5
。
B.7 剩余電流保護裝置的分斷時間

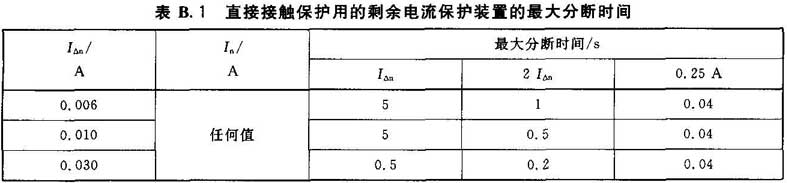

直接接觸補充保護用的剩余電流保護裝置，其最大分斷時間如表B.1。

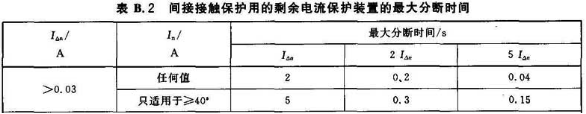

間接接觸保護用剩余電流保護裝置的最大分斷時間如表B.2。

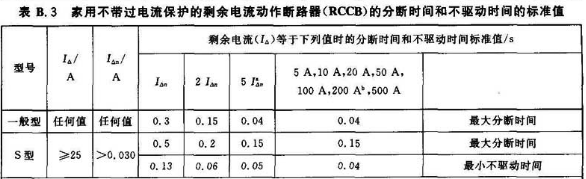

家用不帶過電流保護的剩余電流動作斷路器(RCCB)的分斷時間和不驅動時間的標準值如表B.3。

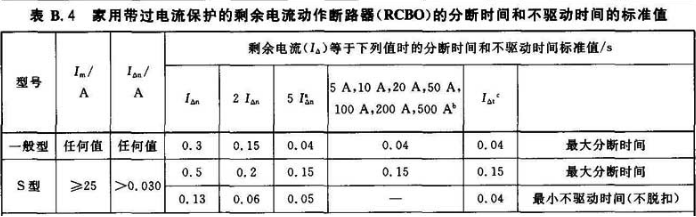

家用帶過電流保護的剩余電流動作斷路器(RCBO)的分斷時間和不驅動時間的標準值如表B.4。
二級保護的最大分斷時間如表B.5。
三級保護的最大分斷時間如表B.6。
a適用于由獨立元件組裝起來的組合式剩余電流保護裝置。
a對IΔn≤0.03A的一般型RCCB可用0.25A代替5IΔn。
b5A,10A,20A,50A,100A,200A的試驗僅在突然施加剩余電流時測量分斷時間。
a對IΔn≤0.03A的一般型RCBO可用0.25A代替5IΔn。
b5A,10A,20A,50A,100A,200A,500A的試驗僅在突然施加剩余電流時測量分斷時間，但任何情況下對大于過電流瞬時脫扣范圍下限的電流值不進行試驗。
c在IΔn等于B型、C型或D型（適用時）的過電流瞬時脫扣范圍下限的電流時進行試驗。
注：延時型剩余電流動作保護裝置的延時時間的級差為0.2s。
延時型剩余電流保護裝置只適用于間接接觸保護，IΔn＞0.03A。
延時型剩余電流保護裝置延時時間的優選值為0.2，0.4，0.8，1，1.5，2s
附錄C 分級保護方式參考模式圖
附 錄 C
(資料性附錄)
分級保護方式參考模式圖

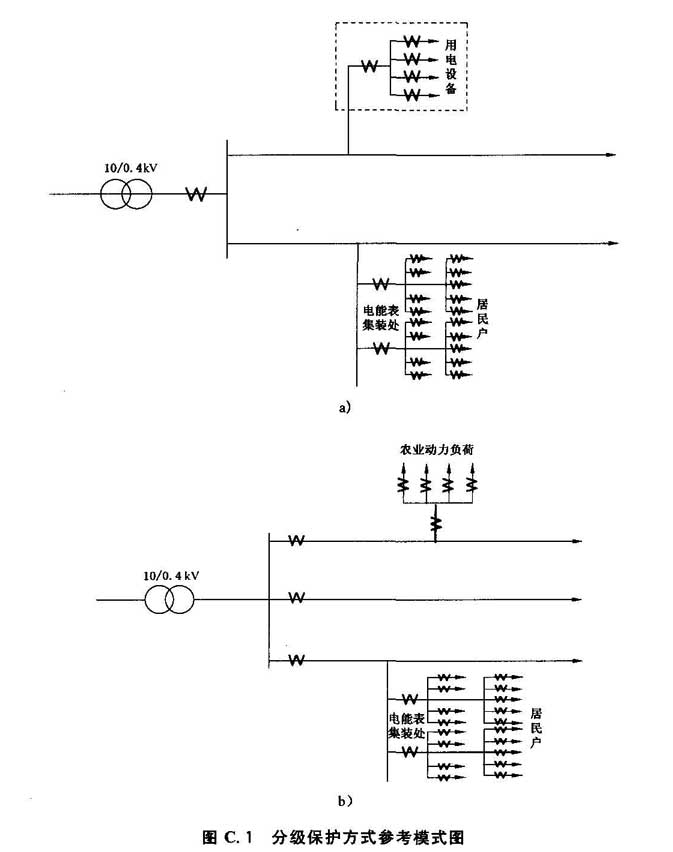

注1：圖a)所示分級保護模式適用于農村電網中、小型配電變壓器(160 kVA以下)供電的架空配電網，其主要負荷為農副業加工及居民生活用電，可采用設電源為第一級保護的三級保護方式。
注2：圖b)所示分級保護模式適用于農村中型配電變壓器(160 kVA及以上)供電的配電網，其主要負荷為農業機械、排灌、小型鄉鎮工業企業及居民生活用電，可在各條配電出線設第一級保護的分級保護方式。

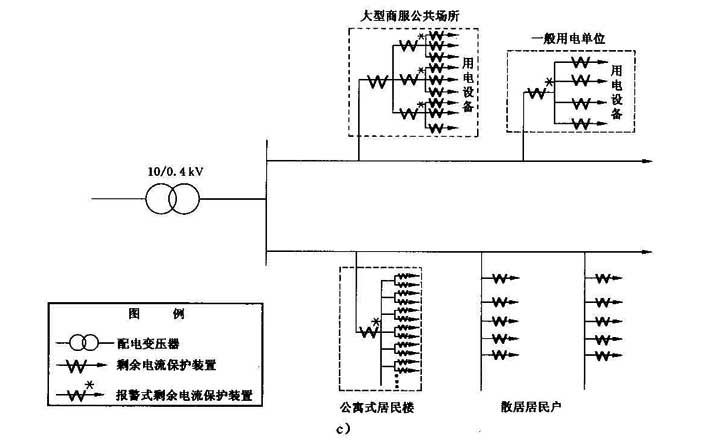

注3：圖c)所示分級保護模式適用于網絡健康水平較高、負荷類型相對比較復雜的城鎮配電網，在用電單位內采用分級保護時，還應考慮采用防電氣火災的剩余電流保護裝置。
