GB 50966-2014 電動汽車充電站設計規范 （完整版）
1 總 則
1.0.1 為使電動汽車充電站的設計工作貫徹執行國家有關方針政策，統一技術要求，做到安全可靠、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于采用整車充電模式的電動汽車充電站的設計。
1.0.3 電動汽車充電站的設計應符合下列原則：
1 貫徹國家法律、法規，符合地區國民經濟和社會發展規劃的要求。
2 與當?shù)氐膮^(qū)域總體規劃和城鎮規劃相協調。
3 符合防火安全、用電安全、環境保護的要求。
4 積極穩妥地采用新技術、新設備、新材料，促進技術創新。
1.0.4 電動汽車充電站的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 規模及站址選擇
4 總平面布置
5 充電系統
6 供配電系統
7 電能質量
7.0.1 充電站供配電系統的供電電壓允許偏差應符合下列要求：
1 10kV(20kV)及以下三相供電的電壓偏差應為標稱電壓的±7％。
2 220V單相供電電壓偏差應為標稱電壓的
。
7.0.2 充電站設計應采取選擇合理的變壓器變壓比和電壓分接頭、降低系統阻抗、補償無功功率、調整三相負荷平衡等減小供電電壓偏差的措施。
7.0.3 充電站所產生的電壓波動和閃變?cè)陔娋W(wǎng)公共連接點的限值應符合現行國家標準《電能質量 電壓波動和閃變》GB／T 12326的有關規定。
7.0.4 當充電站的波動負荷引起電網電壓波動和閃變時，宜采用動態無功補償裝置或動態電壓調節裝置等措施進行改善，對于具有大功率充電機的充電站，可由短路容量較大的電網供電。
7.0.5 充電站中的充電機等非線性用電設備接入電網產生的諧波分量，應符合現行國家標準《電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A)》GB 17625.1和《電磁兼容 限值 對額定電流大于16A的設備在低壓供電系統中產生的諧波電流的限制》GB／Z 17625.6的有關規定。
7.0.6 充電站接入電網所注入的諧波電流和引起公共連接點電壓的正弦畸變率應符合現行國家標準《電能質量 公用電網諧波》GB／T 14549的有關規定。當需要降低或控制接入公用電網的諧波和公共連接點電壓正弦畸變率時，宜采取裝設濾波器等措施進行改善。
7.0.7 充電站供配電系統中，公共連接點的三相電壓不平衡允許限值應符合現行國家標準《電能質量 三相電壓不平衡》GB／T 15543的有關規定。當充電站低壓配電系統的三相不平衡度不滿足要求時，宜調整接入充電站三相系統的低壓?jiǎn)蜗喑潆娫O(shè)備使三相平衡。
8 計 量
8.0.1 電動汽車非車載充電計量宜采用直流計量。直流計量應符合下列要求：
1 采用電子式直流電能表(以下簡稱直流電能表)和分流器時，應安裝在非車載充電裝置直流端和電動汽車之間，直流電能表的準確度等級應為1.0級，分流器的準確度等級應為0.2級。根據充電電流的大小，直流電能表的電流線路可采用直接接入方式或經分流器接入方式，電能計量裝置的規格配置應符合表8.0.1的要求。
表8.0.1 電能計量裝置的規格配置
| 額定電壓(V) | (100)、350、500、700 |
| 額定電流(A) | 10、20、50、100、150、200、300、500 |
注：括號中的100V為經電阻分壓得到的電壓規格，為減少電能表規格，350V、500V和700V可經分壓器轉換為100V進行計量，分壓器的準確度等級為0.1級。
2 直流電能表的電流線路可采用直接接入方式或經分流器接入方式。經分流器接入式直流電能表的分流器額定二次電壓為75mV，直流電能表的電流采集回路應接入分流器電壓信號。
3 充電機具備多個可同時充電接口時，每個接口應單獨配置直流電能表。直流電能表應符合國家相關要求。
8.0.2 電動汽車交流充電樁的電能計量應符合下列要求：
1 交流充電樁的充電計量裝置應選用靜止式交流多費率有功電能表(以下簡稱交流電能表)，交流電能表應采用直接接入式，其電氣和技術參數應符合下列規定：
1)參比電壓(Un)應為220V；
2)基本電流(Ib)應為10A；
3)最大電流(Imax)應大于或等于4倍的基本電流；
4)參比頻率應為50Hz；
5)準確度等級應為2.0級。
2 交流充電樁具備多個可同時充電接口時，每個接口應單獨配備交流電能表。
3 交流電能表宜安裝在交流充電樁內部，位于交流輸出端與車載充電機之間，電能表與車載充電機之間不應接入其他與計量無關的設備。
4 交流充電樁應能采集交流電能表數據，計算充電電量，顯示充電時間、充電電量及充電費用等信息。
5 交流充電樁應顯示本次充電電量，并可將該項清零。
6 交流充電樁可至少記錄100次充電行為，記錄內容包括充電起始時刻、起始時刻電量值、結束時刻、結束時刻電量值和充電電量。
7 交流充電樁從交流電能表采集的數據應與其對用戶的顯示內容保持一致。
9 監控及通信系統
10 土 建
11 消防給水和滅火設施
11.0.1 電動汽車充電站內的建筑物滿足耐火等級低于二級、體積大于3000m3且火災危險性為非戊類的，充電站應設置消防給水系統。消防水源應有可靠的保證。
11.0.2 電動汽車充電站消防給水系統的設計應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定，同一時間內的火災次數應按一次確定。
11.0.3 電動汽車充電站內的建筑物滿足下列條件時可不設置室內消火栓：
1 耐火等級為一、二級且可燃物較少的丁、戊類建筑物。
2 耐火等級為三、四級且建筑物體積不超過3000m3的丁類建筑物和建筑物體積不超過5000m3的戊類建筑物。
3 室內沒有生產、生活給水管道，室外消防用水取自貯水池且建筑物體積不超過5000m3的建筑物。
11.0.4 電動汽車充電站建筑物滅火器的配置應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定。室外充電區滅火器的配置應符合下列要求：
1 不考慮插電式混合動力汽車進入時，充電站應按輕危險級配置滅火器。
2 考慮插電式混合動力汽車進入時，充電站應按嚴重危險級配置滅火器。
12 節能與環保
附錄A 充電站監控系統結構示意圖
附錄A 充電站監控系統結構示意圖

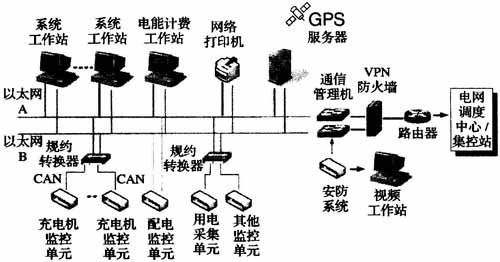

圖A 充電站監控系統結構示意圖
