GB/T 51072-2014 110(66)kV～220kV智能變電站設計規范 （完整版）
1 總 則
1.0.1 為規范智能變電站設計技術原則，使變電站的設計符合國家的有關政策、法規，做到安全可靠、先進適用、經濟合理、節能環保，制定本規范。
1.0.2 本規范適用于交流電壓為110(66)kV～220kV的智能變電站(開關站)新建工程的設計。
1.0.3 智能變電站應具有信息采集數字化、通信平臺網絡化、信息共享標準化、系統功能集成化、結構設計緊湊化、高壓設備智能化和運行狀態可視化等技術特征。
1.0.4 智能變電站設計應采用可靠、經濟、集成、節能、環保的技術和設備，符合易擴建、易升級、易改造、易維護的工業化應用要求。
1.0.5 110(66)kV～220kV智能變電站設計除應符合本規范外，還應符合國家現行有關標準的規定。
2 術 語
2.0.1 變電站自動化系統 substation automation system(SAS)
運行、保護和監視控制變電站一次系統的系統，實現變電站內自動化，包括智能電子設備和通信網絡設施的自動化。
2.0.2 設備狀態監測 condition-based monitoring of equip-ment
通過傳感器、計算機、通信網絡等技術，及時獲取反應設備正常運行狀態的各種特征參量，并運用一定算法的專家系統軟件進行分析處理，可對設備的運行狀態及可靠性作出判斷，從而及早發現潛在的故障，輔助狀態檢修決策。
2.0.3 變電站監控系統 supervision and control system of substation
對變電站內系統或設備進行連續或定期的監測及控制的系統，通過監測來核實功能是否被正確執行，并使它們的工作狀況適應于變化的運行要求。
2.0.4 通用面向變電站事件對象 generic object oriented substation event(GOOSE)
一種滿足變電站自動化系統快速報文需求的機制，簡寫為“GOOSE”。主要用于實現在多個IED之間的信息傳遞，包括調整跳合閘信號，具有高傳輸成功概率。
2.0.5 采樣值 sampled value(SV)
基于發布／訂閱機制，交換采樣數據集中的相關模型對象和服務，以及這些模型對象和服務到ISO／IEC8802-3幀之間的映射。
2.0.6 智能終端 smart terminal
一種智能組件，與一次設備采用電纜連接，與保護、測控等二次設備采用光纖連接，實現對一次設備(如斷路器、隔離開關、主變壓器等)的測量、控制等功能。
2.0.7 集成裝置 integrated device
按照一定的整合原則，如按照被控對象、輸入數據質量需求或控制策略優化等原則，將常規不同IED設備所承載的不同功能進行整合而成的一個或幾個IED構成的系統，以期達到簡化二次設備配置、減少信息重復采集、優化控制策略的目的。
2.0.8 預制光纜 prefabricated optic cable
經過工廠預處理后，在光纜的一端或兩端根據需要連接各種類型的光纖連接器，可實現預制端在施工現場的無熔接接續點的連接或直連的光纜。
2.0.9 智能控制柜 smart control cabinet
用于安裝智能組件的柜體。智能控制柜為智能組件各個 IED、網絡通信設備等提供防塵、防雨、防鹽霧、防電磁騷擾等防護設施，以及電源、電氣接口、溫(濕)度控制、照明等運行設施，使智能組件能夠在變電站現場環境中長期安全運行。
3 站址選擇和總布置
4 電氣一次
5 二次系統
6 土 建
7 消 防
7.0.1 消防設計應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229和《建筑設計防火規范》GB 50016的有關規定。火災探測及報警設計應符合現行國家標準《火災自動報警系統設計規范》GB 50116的有關規定。建、構筑物滅火器配置應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的有關規定。
7.0.2 無人值班變電站主變壓器固定式滅火系統的火災探測及報警信號應實現遠傳。
8 節能和環保
9 勞動安全和職業衛生
9.0.1 變電站的勞動安全應符合現行行業標準《220kV～750kV變電站設計技術規程》DL／T 5218的有關規定。
9.0.2 變電站的職業衛生應符合現行行業標準《220kV～750kV變電站設計技術規程》DL／T 5218的有關規定。

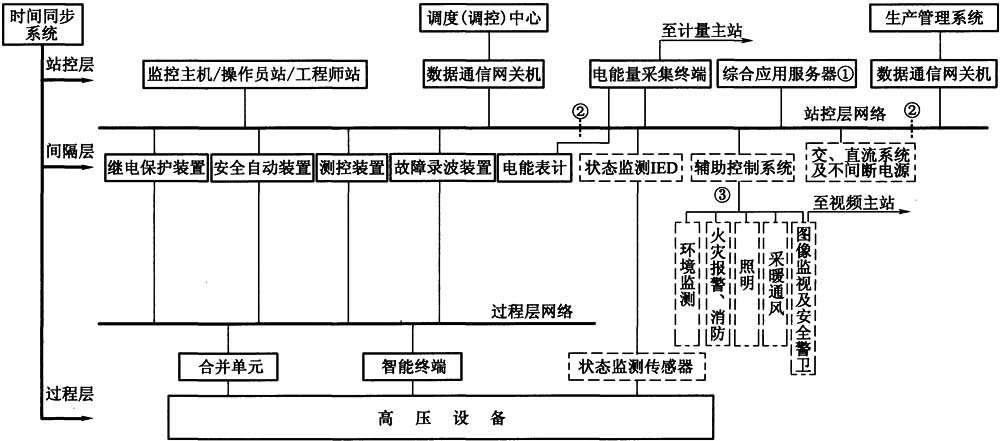

附錄A 變電站自動化系統結構示意圖
附錄A 變電站自動化系統結構示意圖
圖A 變電站自動化系統結構示意圖
①引用于現行國家標準《智能變電站技術導則》GB／T 30155的相關規定。
②變電站二次安全防護分區可根據生產運行的要求進行劃定。
③虛線框內的設備不屬于變電站自動化系統，與變電站自動化系統有信息交互。
