GB/T 17424-2009 差分全球?qū)Ш叫l(wèi)星系統(DGNSS)技術要求 （完整版）
1 范圍
1 范圍
本標準規定了差分全球?qū)Ш叫l(wèi)星系統(DGNSS)的基本構成、播發臺選址、技術要求、電文內容與信號格式、電文播發進程和沿海無線電信標DGPS的發射特性。
本標準適用于水上DGPS／DGLONASS播發臺和接收臺的設計、研制和使用，對其他DGPS／DG——LONASS播發業務也適用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 19391 全球定位系統(GPS)術語及定義
IEC 61162-1／2航海無線電通信設備和系統數字接口
RTCM 10402.3 差分GNSS服務標準(2.3版)(RTCM Recommended Standards for DifferentialGNSS Service，Version 2.3)[(國際)海事無線電技術委員會]
3 術語、定義和縮略語
3.2 縮略語
表3中的縮略語適用于本標準。

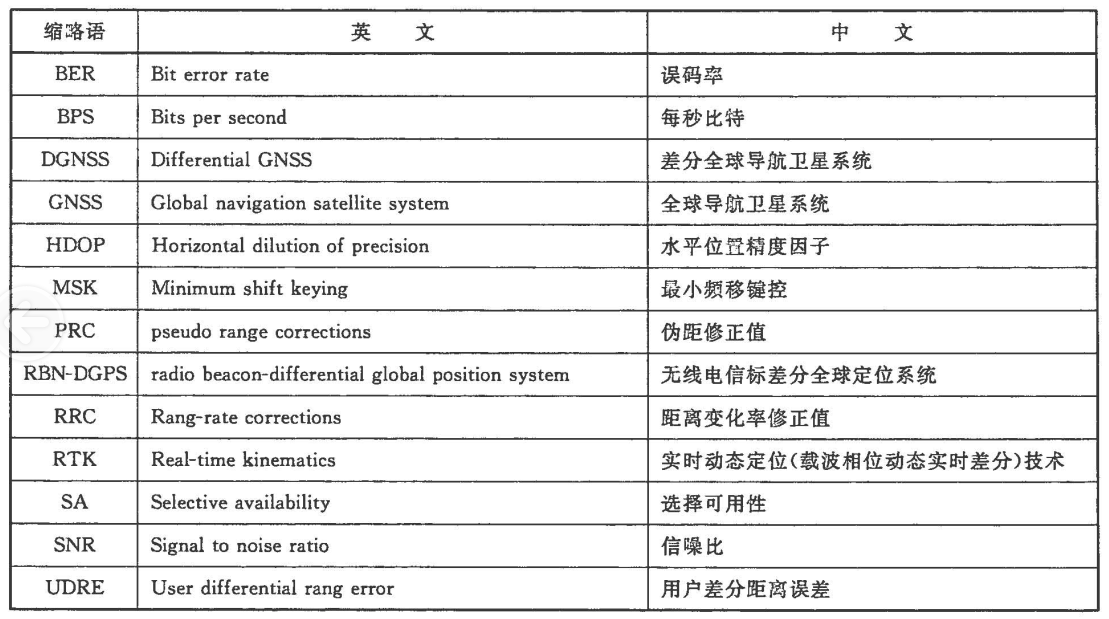

表3 縮略語表
4 DGNSS基本構成
4.1 DGNSS由差分?jǐn)?shù)據播發臺、DGNSS接收臺和導航衛星構成。
4.2 差分?jǐn)?shù)據播發臺應至少設置一座基準臺和一座無線電發射臺，宜再設一座監測臺?？稍O(shè)二個以上的基準臺和發射臺，并有控制中心構成交叉覆蓋的DGNSS網。
4.3 DGNSS接收臺由一臺GPS／GLONASS接收機，一臺差分?jǐn)?shù)據接收機及各自的天線組成，也可配置微型計算機、打印機及其他顯示終端設備。
5 播發臺選址
5.1 擬選臺址背景噪聲應較低，應具有良好的電磁環境，應避免強烈的工業干擾源。DGNSS播發臺臺址初步確定后，應進行電測。
5.2 擬選臺址應設在DGNSS服務范圍的中心，宜設在重要服務區域的附近。
5.3 擬選臺臺址所要求的覆蓋區域應有良好的視距傳輸條件，通信目標方向應盡量避開高層建筑、高山等障礙物，宜選在適合建臺的沿岸制高點。
5.4 擬選臺址應滿足建筑物對地址的要求，應充分利用原有的站址、房屋、鐵塔、電源、生活設施。有人值守臺宜選在供水、供電、交通和生活較方便的地方。
5.5 基準臺GNSS接收機應避免多徑干擾。
6 技術要求
6.2 基準臺GNSS接收機
基準臺GNSS接收機根據播發系統的不同分為GPS接收機、GLONASS接收機和GPS＋GLO－NASS雙系統接收機，技術參數見表5。

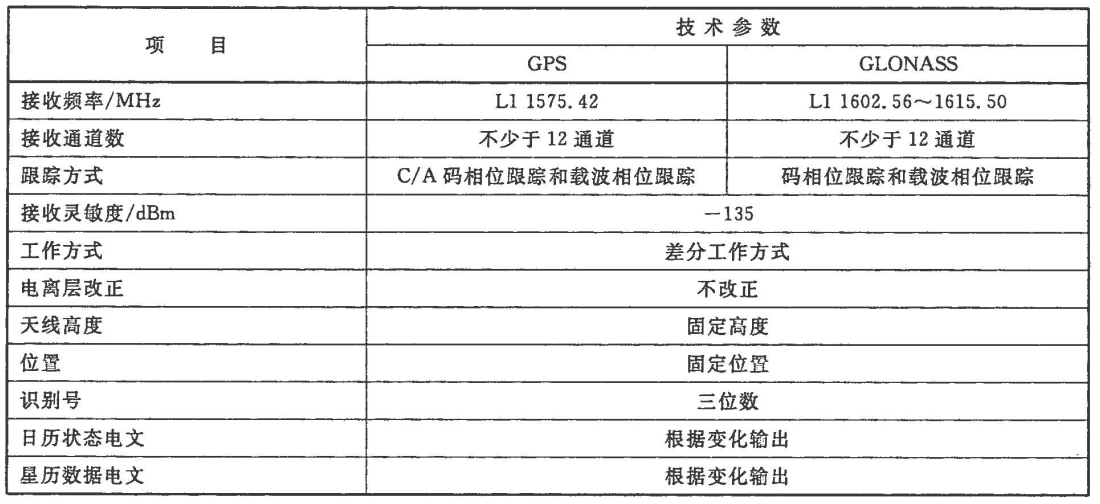

表5 基準臺GNSS接收機技術參數
7 電文內容與信號格式
7.1 電文格式基本要求
電文格式應符合RTCM 10402.3的規定。
7.2 通用電文格式

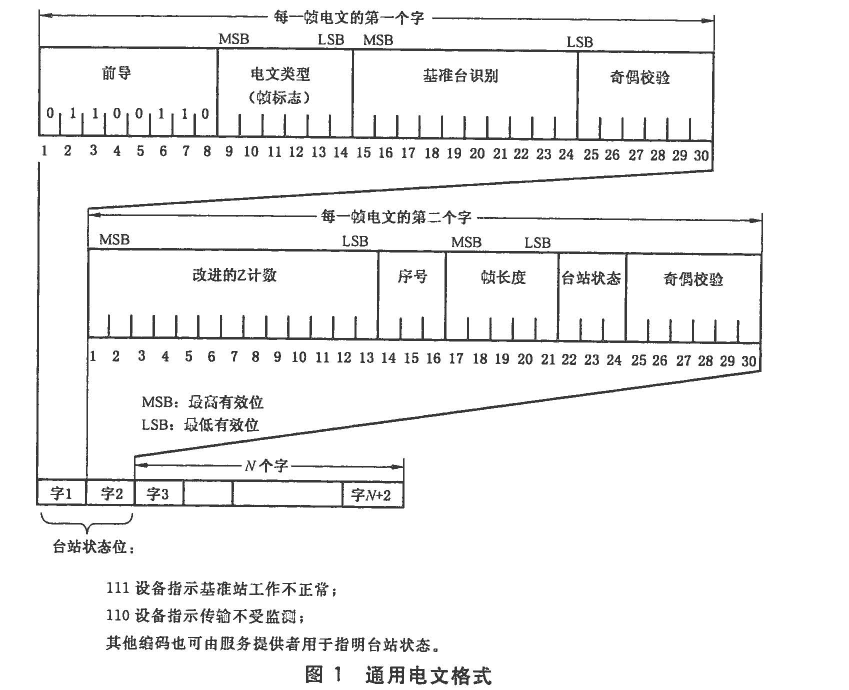

通用電文格式如圖1所示，該圖詳細給出了每一幀或每一類電文的前兩個字，每個字30bit。每幀長度為N＋2個字，其中N個字包含電文數據?？晒┌l(fā)送的最小電文類型見表7。GPS的電文類型、內容和格式的具體說明見圖2～圖7，GLONASS的說明見圖8～圖12。長度為30bit的字之間的連接，使用奇偶校驗算法；10個字的子幀之間采用海明碼(類型32，類型26)。如果沒有其他可用的電文類型，可以使用類型6或類型34(N＝0或N＝1)。

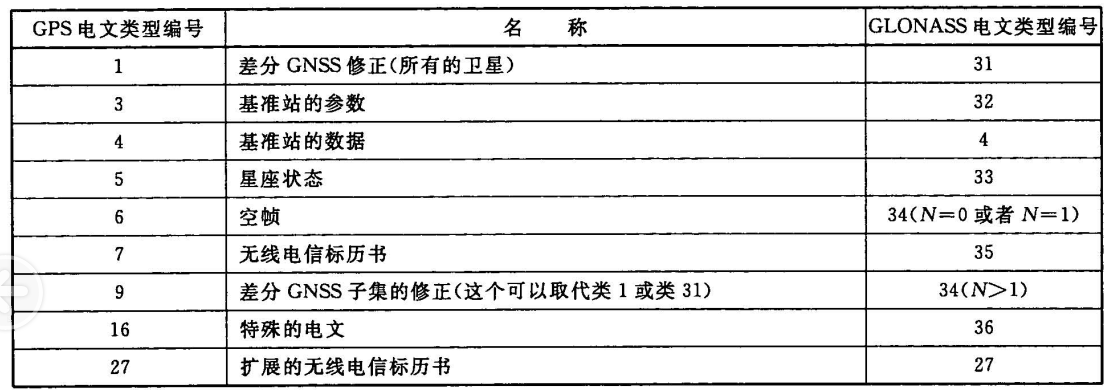

表7 電文類型
7.3 電文類型1和類型9格式
電文類型1為差分GPS修正電文，其內容和結構如圖2所示。該電文是最主要的電文類型，用電文類型1的參數對由接收機測得的衛星偽距差分修正計算如下：
式中：
PRm(t)——t時刻測得的偽距，單位為米；
PR0——t0時刻的偽距修正值，為16bit的數；
dPR0／dt――距離變化率修正值，為8bit的數；
t0——字頭電文里字2中的13bit的改進的Z計數。
電文類型9和電文類型1用途相同，即電文中包含了主要的差分校正值。與電文類型1不同的是，電文類型9不需要完整的衛星組。電文類型9的內容和格式與類型1完全相同，只是衛星數NB和30bit字的字?jǐn)?shù)N更小。
7.4 電文類型3格式

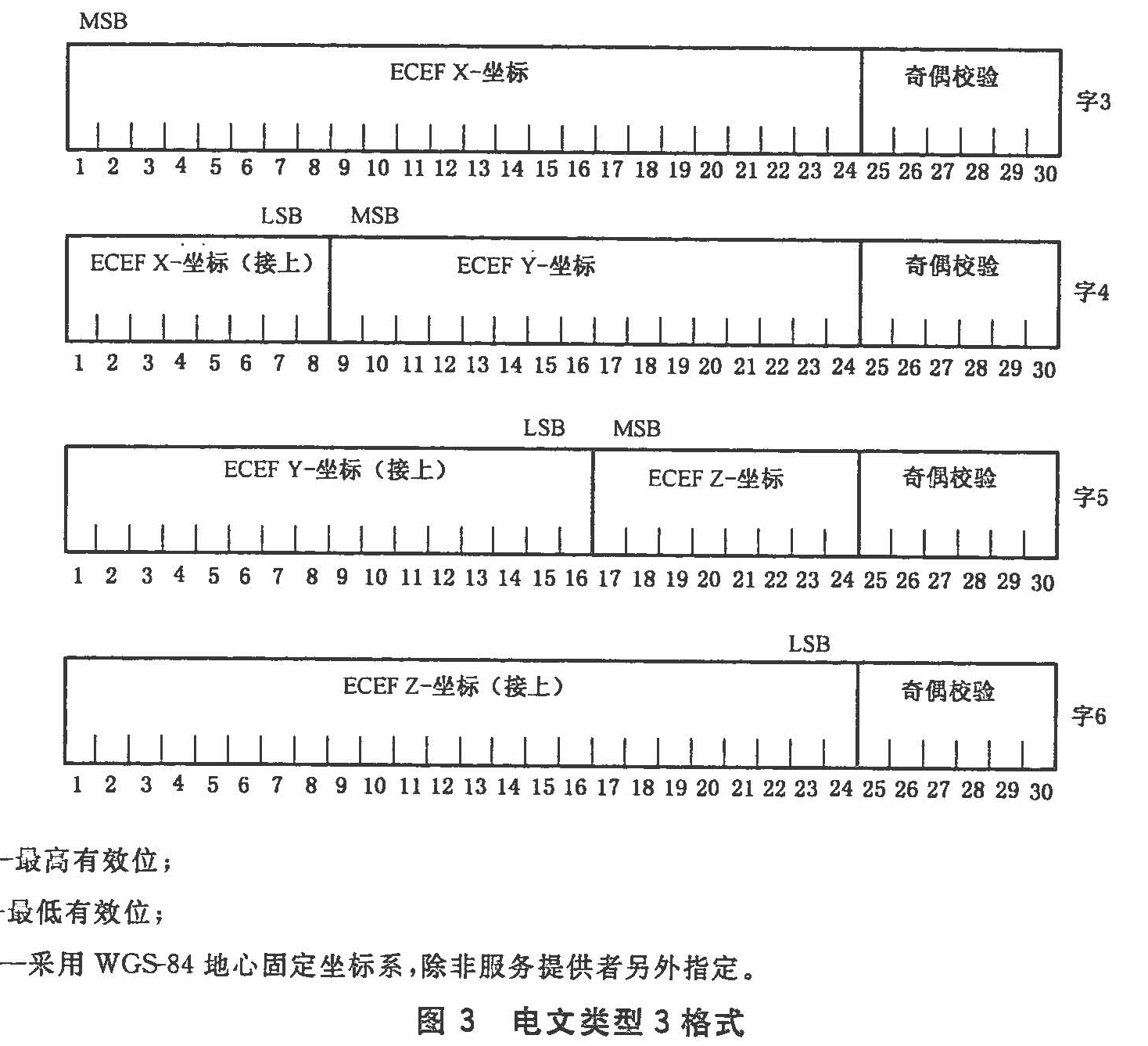

電文類型3包括基準臺信息，又稱基準臺參數電文，它由四個數據字組成(N＝4)，是六個30bit字的總幀長，它包括基準站天線的GPS坐標(地心固定)，精確到厘米級，以WGS-84坐標系為基礎。電文類型3的格式見圖3。
7.5 電文類型4格式

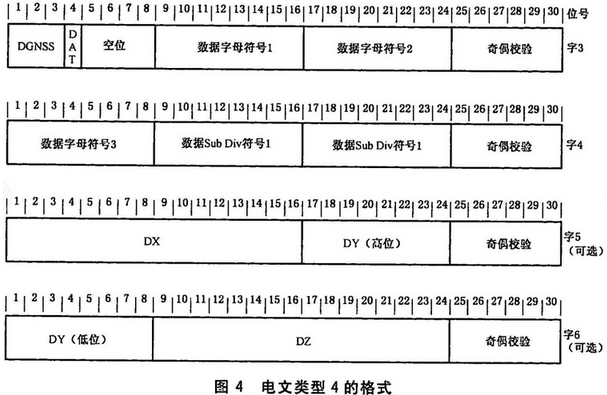

電文類型4的格式如圖4和表8所示。
圖中三個字母編碼符號作為指定數據用于所選擇DGNSS播發，在國際航道測量組織文件S-60的地理測量數據用這三個字母編碼。S-60文件不包含所有的在用地理數據。如果數據字母編碼不知道，就插入三個空字符。用戶自定義的數據插入999。參數DX、DY和DZ確定了ECEF基準臺坐標偏移量。
當DAT＝0時，意味著如果DX、DY和DZ加到本地ECEF表示的基準臺位置中，那么就能從GNSS坐標中獲得基準臺的位置。
當DAT＝1時，如果DX、DY和DZ添加到WGS-84(GPS)／PE-90(GLONASS)表示的基準臺位置中，則基準臺的位置就能從本地坐標數據(Earth-90的參數)中獲得。
注意：由于兩個數據間的差別并不能由偏移量準確表示(例如會涉及到坐標旋轉差)，用戶定位精度在整個基準臺的覆蓋范圍內會降低。

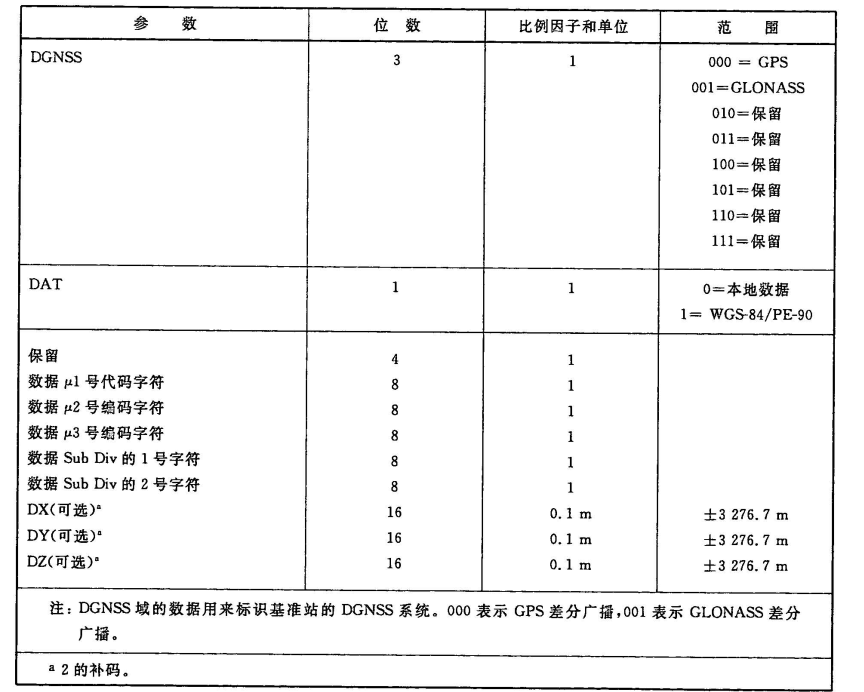

表8 電文類型4內容
7.6 電文類型5格式

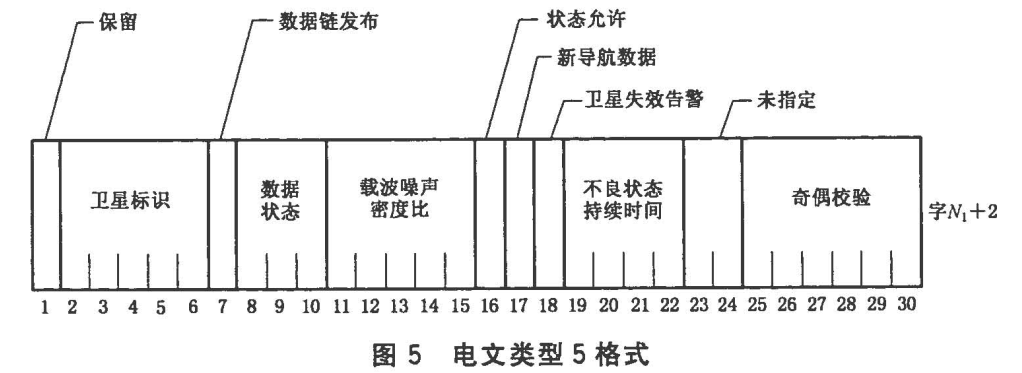

電文類型5是GPS衛星星座狀態電文，格式如圖5所示。圖中各部分的內容詳見表9。
每個衛星的一個完整字：

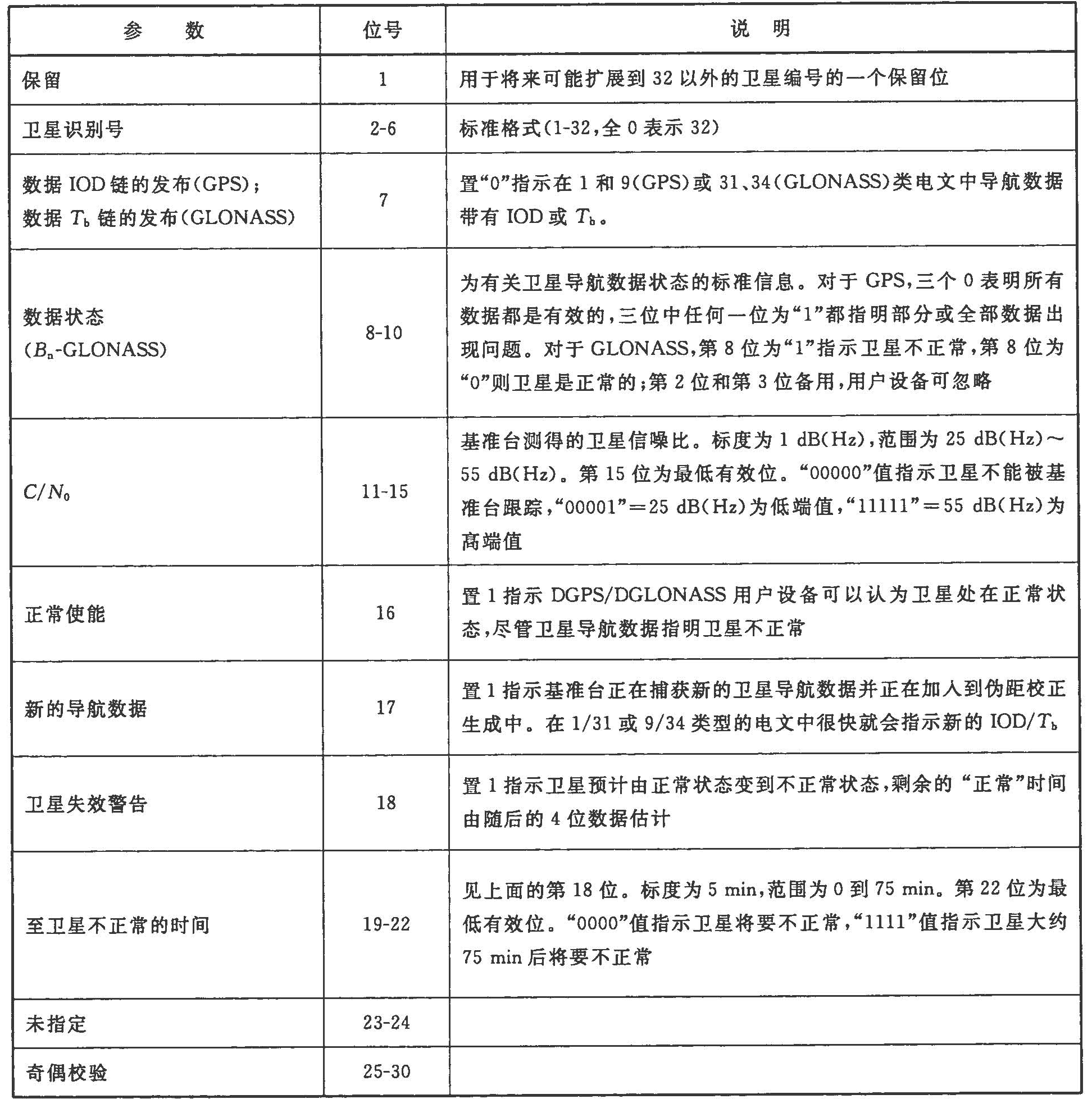

表9 電文類型5和類型33的內容
7.7 電文類型6格式
電文類型6不含參數，為空幀(GPS)。需要的話，可以填充發送。目的是當基準臺沒有其他電文發送時，或者為了使電文起始與某些未指定的碼元同步時，發射電文類型6。
電文類型6包含的頭兩個字通常N為0或1，取決于填充的發送電文需要偶數個或是奇數個。如果N＝1，那么其余的24位由交替的1和0來填滿。通常應當進行奇偶校驗。
7.8 電文類型7格式

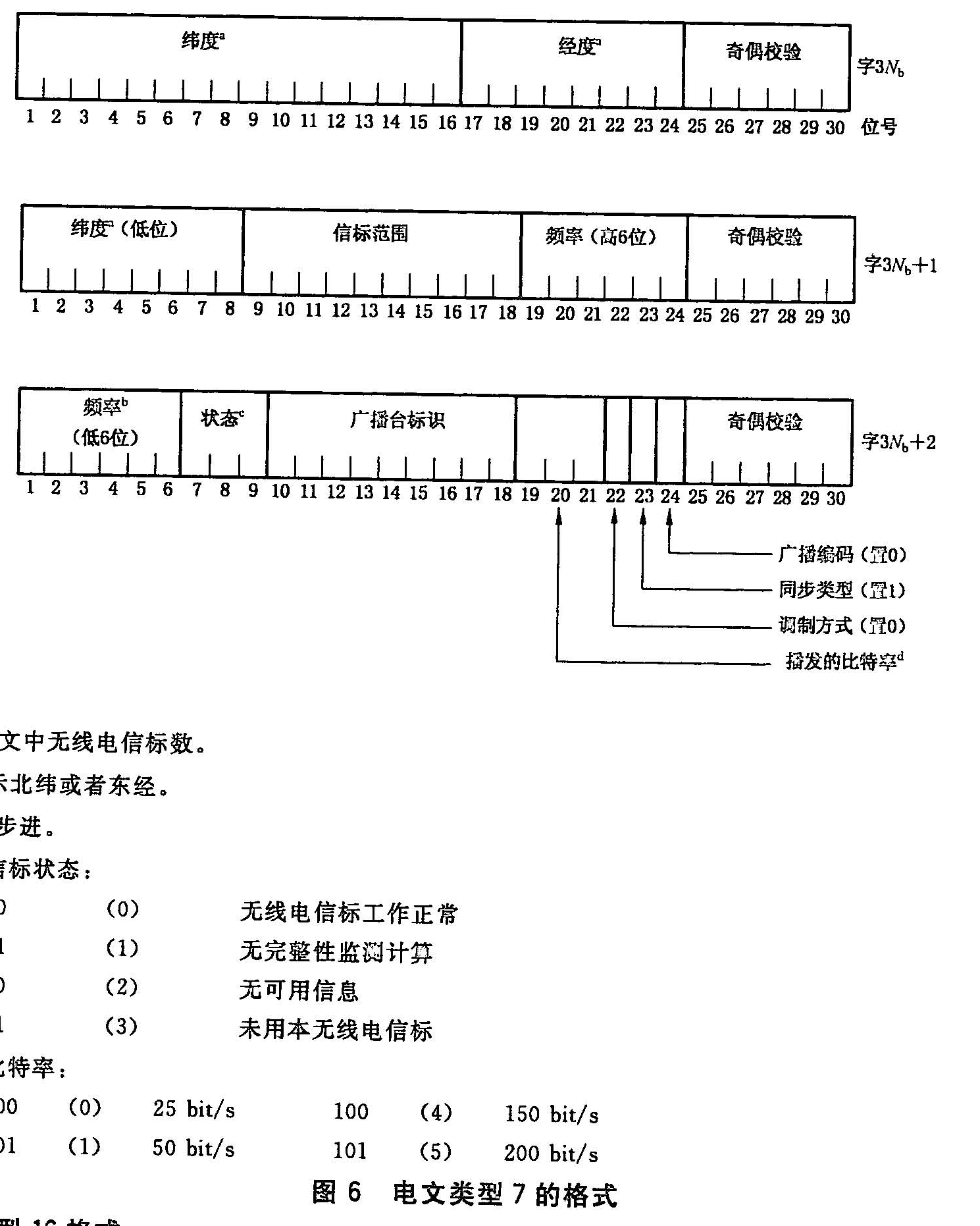

電文類型7為無線電信標歷書電文，可為發送差分GPS數據的海上無線電信標網提供位置、頻率、作用距離和狀態信息，同時也提供發送站的標識。電文的格式如圖6所示。
7.9 電文類型16格式

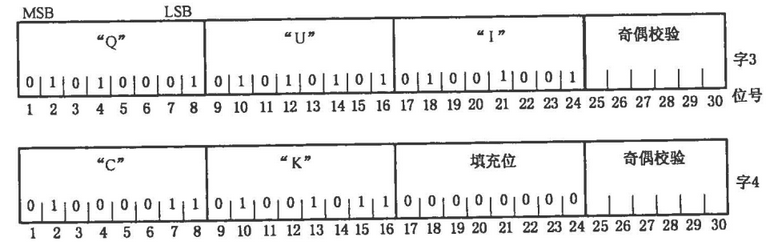

電文類型16為專用電文，格式如圖7所示。這種電文能由打印機打印或在顯示器上顯示。每個這類電文可長達90個字符。與其他電文一樣，首先發送最高位。
該電文使用八位ASCⅡ碼，最高位通常為零。如果用于特殊目的，可用類型16電文傳送。在該電文中，填充位為0，以避免發生像在其他電文中出現的1和。交替填充所導致的偶然錯誤譯碼。
MSB—— 最高有效位；
LSB—— 最低有效位；
注1：本圖說明字“quick”如何作為類型16電文。
注2：類型16電文用英文廣播，此外，業務提供者也可用其他語言廣播。
圖7 電文類型16的格式
7.10 電文類型31和34的格式
電文類型31和34為差分GLONASS修正數據電文，格式如圖8所示。當用類9和類34的電文分別代替類1和類31發送時，對每個衛星所計算的修正量個數一樣。
電文類型34的電文數字N為0或1時，應該采用與DGPS電文類型6相同的填充方式。
7.11 電文類型32格式

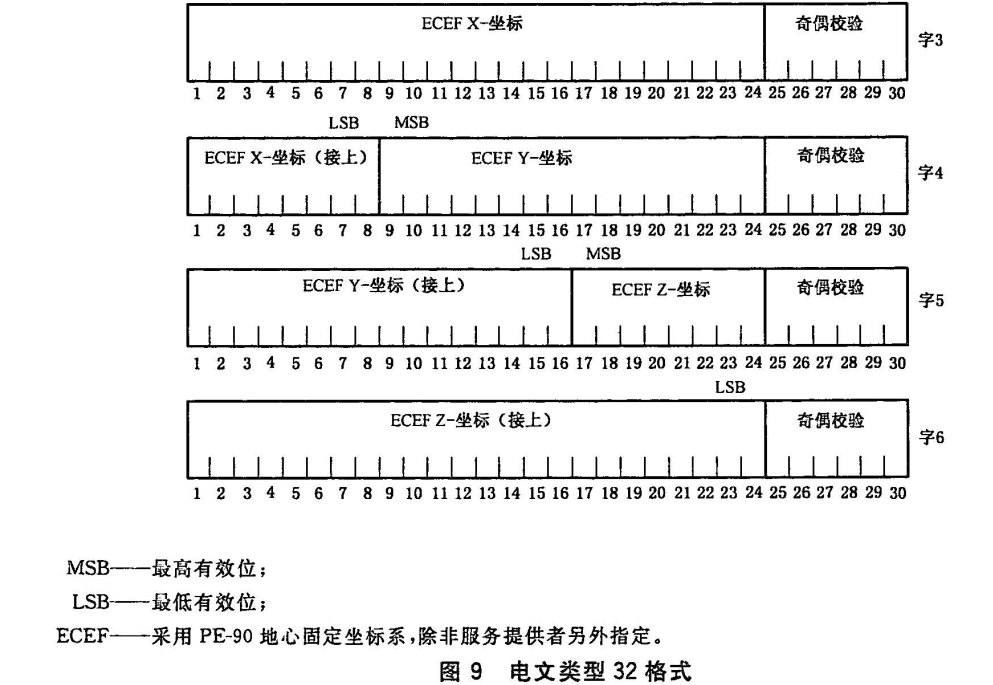

電文類型32為差分GLONASS基準臺參數。格式如圖9所示。
7.12 電文類型33的格式

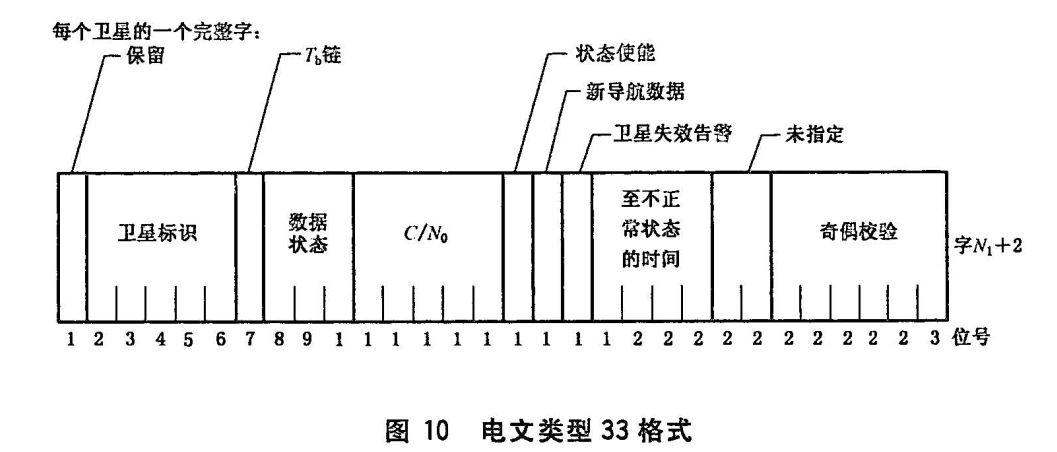

電文類型33為GLONASS星座狀態，電文格式如圖10所示，圖中各部分的內容見表9。
7.13 電文類型35的格式

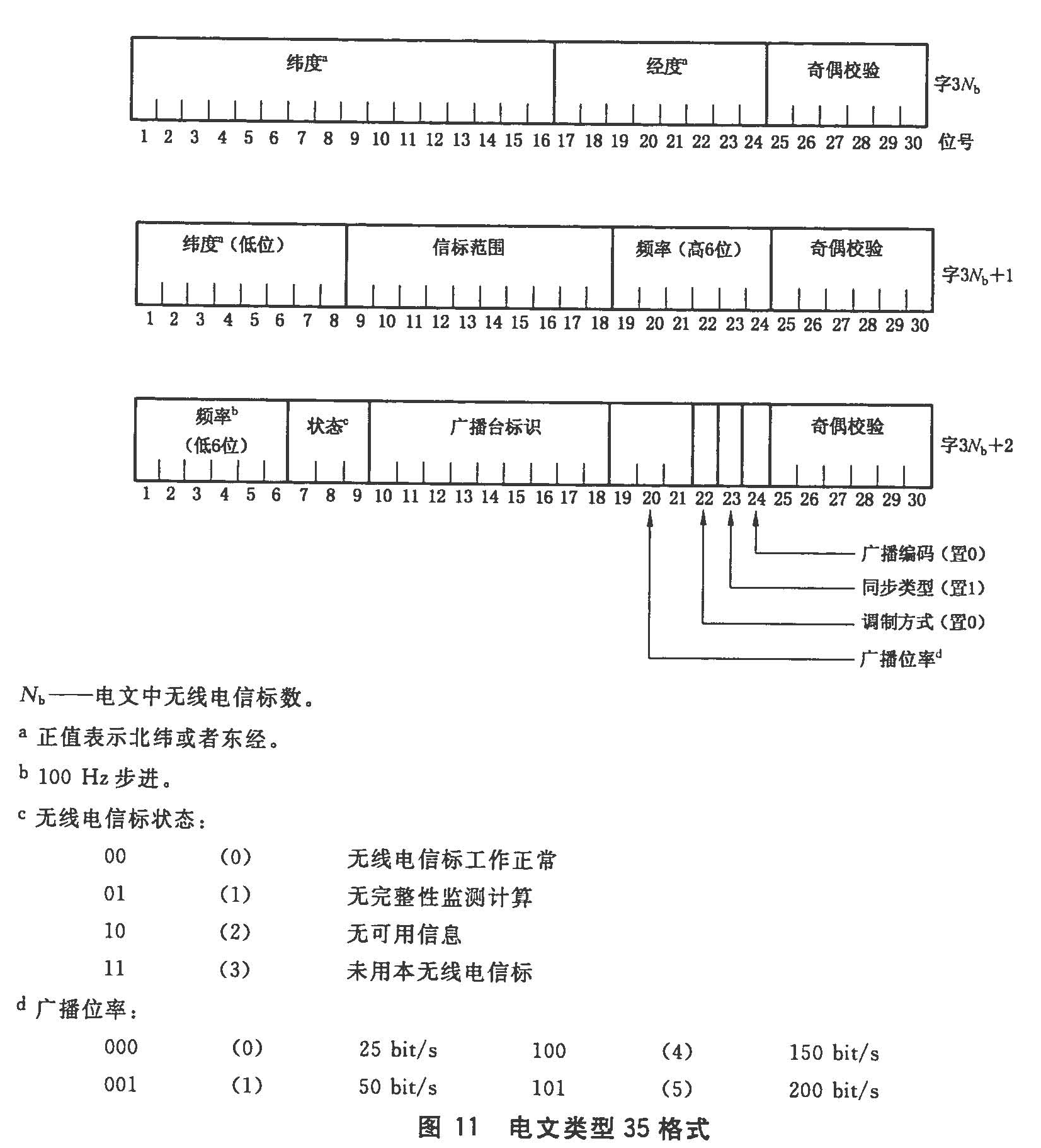

電文類型35為差分GLONASS信標的信標星歷，電文格式如圖11所示。
7.14 電文類型36格式

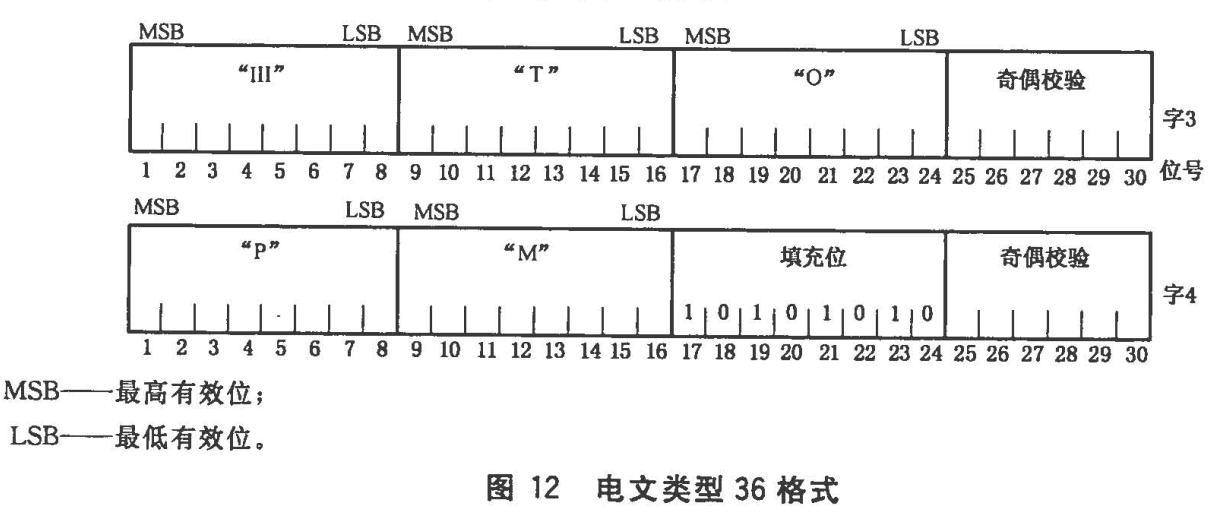

電文類型36為專用電文，該電文提供了GLONASS差分基準臺發送的字符。為了擴展基于英文字符的ASCII標準，表10給出了在發送西里爾字符以提供俄語電文時所應采用的標準。編碼是十進制的，相應于標準ASCⅡ碼的0至127。圖12說明俄語字“MTOPM”是如何表現的。該電文也可用英文播發(格式見圖7)。電文類型36的格式如圖12所示。

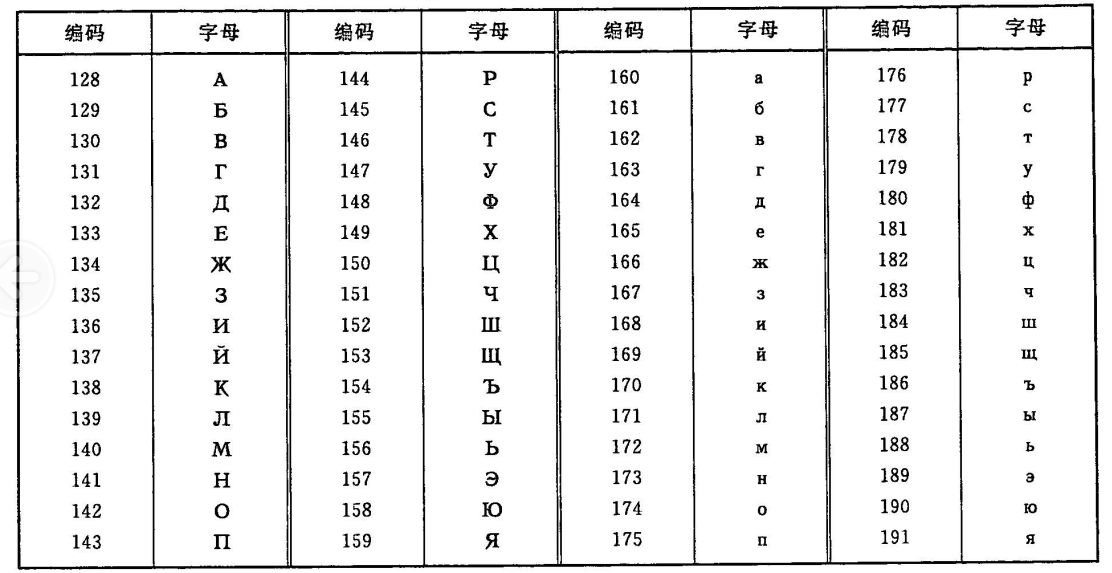

表10 8位俄羅斯字母編碼
7.15 電文類型27的格式

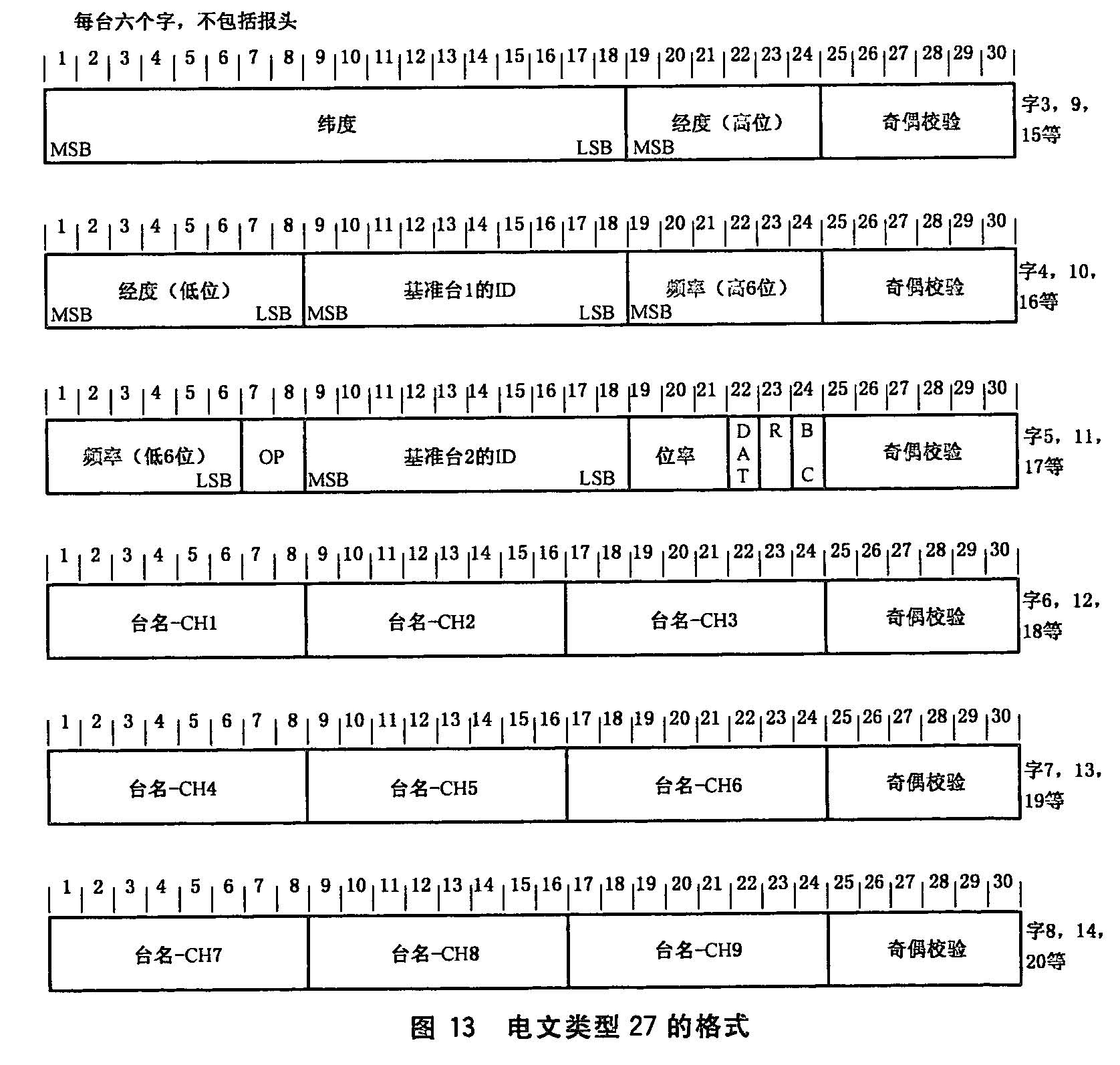

電文類型27為無線信標歷書電文，每個臺的無線信標歷書電文有六個字組成。電文結構如圖13所示，電文中各數據的內容見表11。

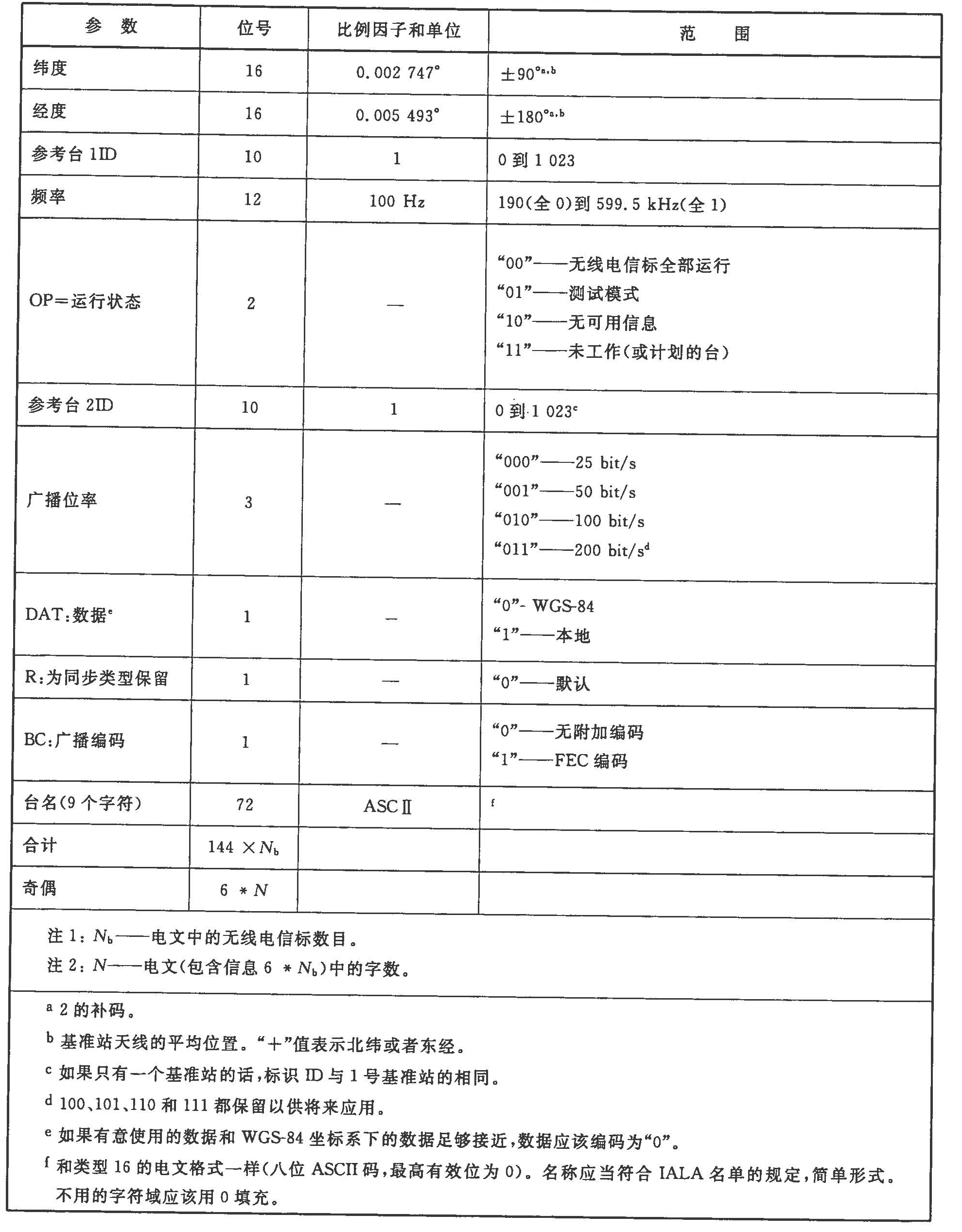

表11 電文類型27的數據特性
8 電文播發進程
8 電文播發進程
表12含有發送DGPS校正的電文進程，表13含有由同一無線電信標臺發送DGPS和DGLO-NASS校正的電文進程。

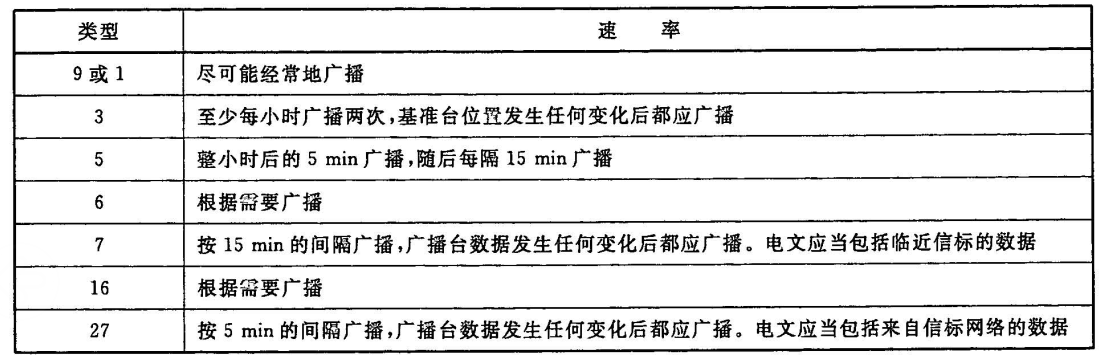

表12 DGPS業務

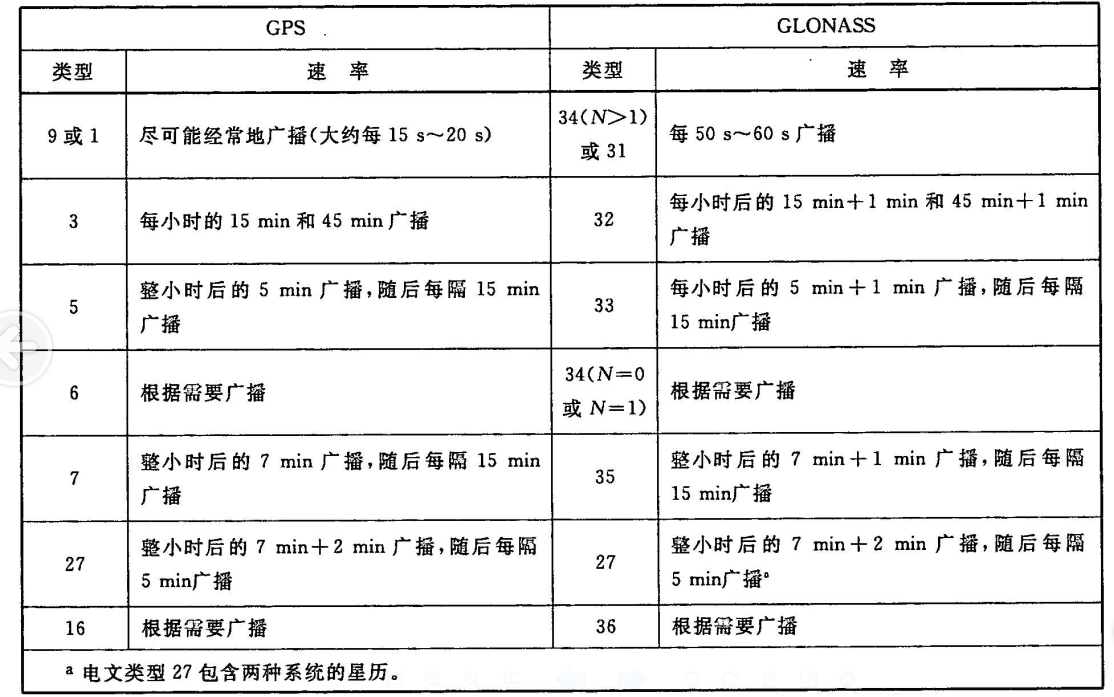

表13 DGPS／DGLONASS組合
9 沿海無線電信標DGPS(RBN-DGPS)發射特性
9.1 工作頻率
DGPS使用沿海無線電信標283.5kHz～325.0kHz的頻率發射。無線電信標用主載波(F1，在整數頻點上)播發指向標信號，用副載波(F1500＋Hz)播發差分信息和輔助信息。
9.2 調制方式
RBN-DGPS差分信號的調制方式為MSK。
9.3 發射類別
發射類別為調相單信道數據傳輸。
9.4 數據傳送速率
50 bps、100 bps和200 bps，以傳送電文類型而定。以類型9進行傳送時，數據傳送速率應為200 bps。
9.6 信號場強
系統正常運行時，在規定的覆蓋區域內，DGPS信號的最小場強為75μV／m。
9.7 坐標系
RBN-DGPS的基準臺采用WGS-84坐標系或BJS-54坐標系。
9.8 臺站識別碼
DGPS應提供基準臺識別碼和發射臺識別碼：
——基準臺識別碼，每個基準臺僅有一個識別碼，編入所有發射電文的電文字頭；
——發射臺識別碼，每個發射臺僅有一個識別碼，編人類型7電文。
9.10 時間
RBN-DGPS采用北京時間。
