GB 26688-2011 電池供電的應急疏散照明自動試驗系統 （完整版）
1 范圍
1 范圍
本標準規定了與電源電壓不超過1000V應急照明系統一起使用的獨立產品，以及組合在自動試驗系統內的部件的基本性能和安全要求。
本標準也規定了應急照明系統的完整自動試驗系統的功能要求。
本標準適用于包含自容式應急照明燈具或與應急照明燈具相關聯的中央電池的試驗系統。
注：依賴于手動初始化和/或燈條件的目視檢驗的手動試驗設備不在本標準范圍內。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 4025 人-機界面標志標識的基本和安全規則 指示器和操作器的編碼規則(IEC 60073：1996，IDT)
GB 7000.1-2007 燈具 第1部分：一般要求和試驗(IEC 60598-1：2003，IDT)
GB 7000.2-2008 燈具 第2-22部分：特殊要求 應急照明燈具(IEC 60598-2-22，IDT)
GB/T 18595-2001 一般照明用設備電磁兼容抗擾度要求(IEC 61547：1995，IDT)
GB 19510.1-2004 燈的控制裝置 第1部分：一般要求和安全要求(IEC 61347-1：2003，IDT)
3 術語和定義
3.1 自動試驗系統 automatic test systemATS
可以手動初始化的自動試驗系統，由連在一起組成系統時可執行應急照明燈具例行檢測要求、并標示試驗結果的部件組成(例如計時器、電流探測器、光探頭、轉換開關)。
3.2 自容式燈具 self-contained luminaires
一種帶有內裝式試驗裝置以進行試驗并標示試驗結果的應急燈具。
注：自容式燈具的例子在附錄A中給出。
3.3 自容式燈具系統 self-contained luminaire system
對一個或多個自容式應急燈具進行試驗的系統，燈具與給出相關試驗結果的遙控板連接。
注：自容式燈具系統的例子在附錄A中給出。
3.4 中央供電燈具系統 centrally powered luminaire system
對一個或多個應急燈具進行試驗并提供相關結果標示的系統，燈具與中央電源供電系統或遙控電源供電系統連接。
注：中央供電燈具系統的例子在附錄A中給出。
3.5 遙控板 remote panel
從和(或)向應急照明燈具接受和(或)發送信息、并可以標示試驗結果的系統部件。
3.6 功能試驗 functional test
檢查電路完整性以及燈、轉換裝置和電源正確操作的試驗。
3.7 持續試驗 duration test
檢查額定應急工作持續時間范圍內安全源是否向系統供電的試驗。
3.8 交互燈具 alternate luminaires
使ATS執行的試驗不會在兩個相鄰的燈具上同時執行的多燈具配置。
3.9 試驗設備 test facility
主要的試驗和記錄裝置，可以包括一個遙控板和/或計算機化的系統，此裝置可以方便控制手動和自動試驗及其相關信息的記錄，并能以可視的和/或打印的形式標示試驗結果。
4 要求
4.1 安全、結構和安裝說明
如適用，所有ATS部件應符合GB 7000.1和GB 7000.2的要求。
注1：典型系統的標準使用指南在附錄A中給出。
ATS的設計和結構應保證只有授權人員才能改變試驗持續時間和試驗頻次。
制造商應提供包括所有ATS的尺寸限值和兼容性的安裝說明。
在安裝說明中，制造商應給出ATS設計使用的應急燈具類型的建議。
注2：ATS根據其向使用者提供的東西進行分類(見附錄B)。
注3：試驗電路部件可以安裝在自容式燈具或中央供電式燈具的里面或旁邊。其他的部件可以放在遙控板上。
4.2 計時電路的監視
對于P型、ER型和PER型的ATS(見附錄B)，任何ATS試驗過程中的失效都應在遙控板上標示出來。
注1：由于需要確保和維持試驗周期的持續時間及其間隔，計時電路的監視很重要。
失效應通過一個模擬中斷試驗程序的故障進行試驗，并檢查失效是在遙控板上標示。
注2：系統的所有燈具都會受到計時電路失效的影響。
4.5 應急燈的試驗
如果應急燈不工作，ATS應檢查并標示。P型、ER型和PER型的ATS(見附錄B)應標示在遙控板上。S型ATS應標示在燈具上。
合格性由以下試驗檢驗：
a) 試驗期間拆下應急白熾燈；并且
b) 對熒光燈和氣體放電燈，應用GB 7000.1-2007附錄C的故障條件。
在以上兩種情況下，遙控板上都應給出故障標示。
5 試驗持續時間和間隔
5.1 功能試驗
功能試驗至少應每月進行一次。試驗持續時間應足夠檢查燈的照明，而且試驗持續時間不應大于額定持續時間的10％。對密封的鎳-鎘電池和其他短期重復充電會降低容量的電池，總的試驗持續時間不應超過額定持續時間的10％。額定持續時間在GB 7000.2中定義。
注1：應注意國家標準中規定的試驗頻率和要求的試驗類型。
注2：試驗給出的燈具失效的最早警告應與燈具部件的壽命一致。當需要時，故障條件的手動記錄應一個月進行一次或符合國家規定。應注意國家標準可能要求的其他試驗條件。
注3：系統提供者應證明燈、燈的控制裝置和自動試驗?zāi)Ｊ降募嫒菪浴?br/>如果在預設功能試驗之前4h內發生電源失效，試驗應延后并在電源恢復后4h～24h期間重新安排試驗。最后ATS部件的兼容性應保證其可靠運行。對P型、ER型、和PER型ATS(見附錄B)，在功能試驗延遲的情況下，遙控板應給出等待試驗的標示。
注4：眾所周知，熒光燈管在非標準的低功率下運行會對某些類型或工藝的熒光燈管產生危害。
5.2 持續試驗
對全部額定持續時間，應根據制造商的說明書在ATS系統試運行時進行試驗，并且至少應每年自動重復試驗一次。
注1：試驗時應檢查應急工作持續時間內應急燈被點亮，或檢查實際應用中等效的電池放電率。
注2：注意可能在國家標準中規定的試驗頻率和要求的試驗類型。
隨機自動初始化的額定持續試驗應在試運行后4周～52周內進行。
非授權人員不能更改試驗持續時間。
如果在預設的額定持續試驗之前24h內發生電源失效，試驗應延后并應在電源恢復后7d內重新安排試驗。
6 應急照明系統試驗和之后再充電期間建筑物的防護
6.1 通用要求
在持續試驗和之后電池再充電造成的電池僅部分充電的情況下，ATS的設計應使主電源失效對應急照明應用的有效性影響降至最低。
如果知道在試驗期間建筑物不會被使用，應執行6.2或6.3中任意一個程序。
如果知道在持續試驗期間建筑物可能會被使用，應只執行6.3的程序。
7 檢測設備試驗結果的標示和記錄
7.1 通用要求
ATS應標示所有試驗結果。ATS試驗結果指示器應保證試驗失效標示不會被下一個合格的功能試驗刪除。當電源存在時，試驗失效結果應在試驗失效后至少標示一周，或者ATS在重新充電后自動重復故障試驗。
合格性由記錄進行檢驗。
注：即使在持續試驗期間注明，燈的失效仍被認為是功能失效。
7.2 標示
每個ATS應標示電源是正常運行還是已發生故障。所有試驗結果應標示出來。如果使用指示燈，則應符合GB/T 4025要求。
注1：閃光指示器和字符顯示器也可用作試驗指示器。
注2：如果符合GB 7000.2規定的要求，試驗指示器與GB 7000.2要求的指示器可以是同一個裝置。
合格性由目視檢驗。
7.3 記錄
帶內裝式自動試驗裝置的自容式燈具(見3.2)應包含一個試驗結果的可視標示，此裝置可為簡單的照明指示器。
只能在故障糾正后，故障指示器才能重置到非故障狀態。
對于中央系統(見3.3和3.4)，試驗結果應電子存儲，并帶有可視或可視聽的失效警告。應能獲得可視和可打印的試驗歷史記錄。
合格性由目視檢驗。
附錄A 典型自動試驗系統的例子
A.1 自容式燈具

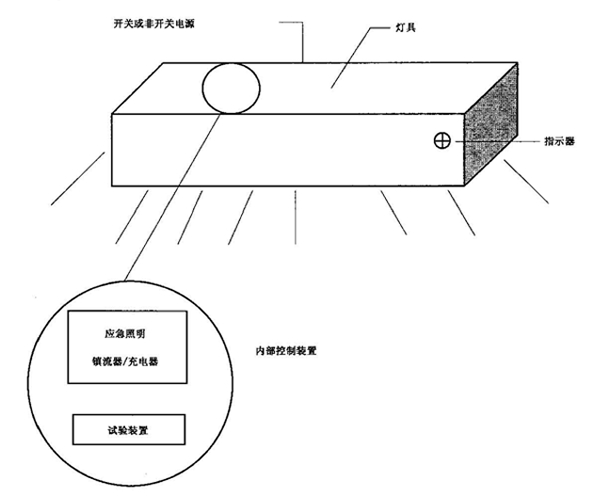

圖A.1 帶自動試驗裝置的單個自容式燈具
表A.1 標準符合性指南
| 部件/元件 | 相關的國家標準 |
| 燈具 | GB 7000.2和GB 26688 |
| 鎮流器 | GB 19510.8 |
| 試驗電路 | GB15950.12和GB 26688 |
A.2 帶中央監視的自容式應急燈具的多燈具系統
開關和非開關供電

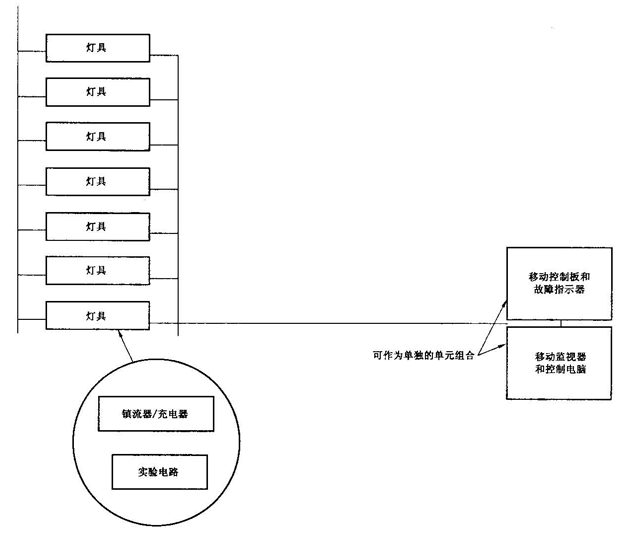

圖A.2 燈具和遙控板之間的直接連接
開關和非開關供電
A.3 中央電池多燈具系統

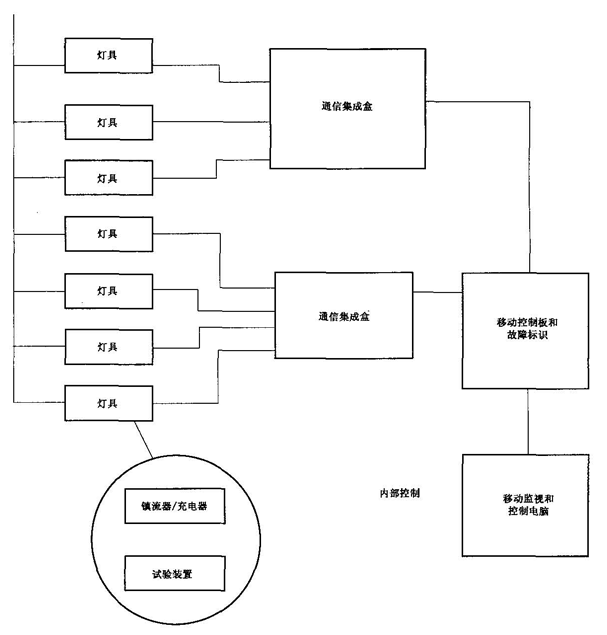

圖A.3 交互系統燈具由向遙控指示器和控制板傳輸信息的連接盒編組連接
表A.2 標準符合性指南
| 部件/元件 | 標準 |
| 燈具 | GB 7000.2和GB 26688 |
| 鎮流器 | GB 19510.8 |
| 試驗電路 | GB 19510.12和GB 26688 |
| 集成盒（2a） | GB 19510.12和GB 26688 |
| 控制板 | GB 19510.12和GB 26688 |

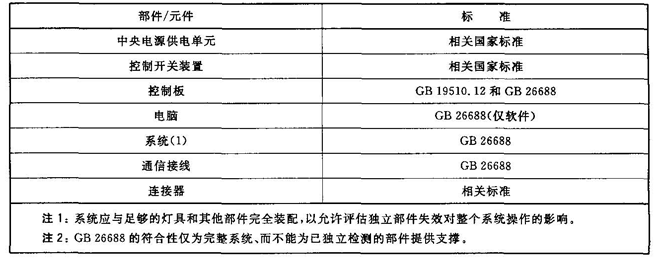

表A.2(續)
| 部件/元件 | 標準 |
| 電腦 | GB 26688（僅軟件） |
| 系統（1） | GB 26688 |
| 通信接線 | GB 26688 |
| 連接器 | 相關標準 |
注1：系統應與足夠的燈具和其他部件完全裝配，以允許評估獨立部件失效對整個系統操作的影響。 |
|

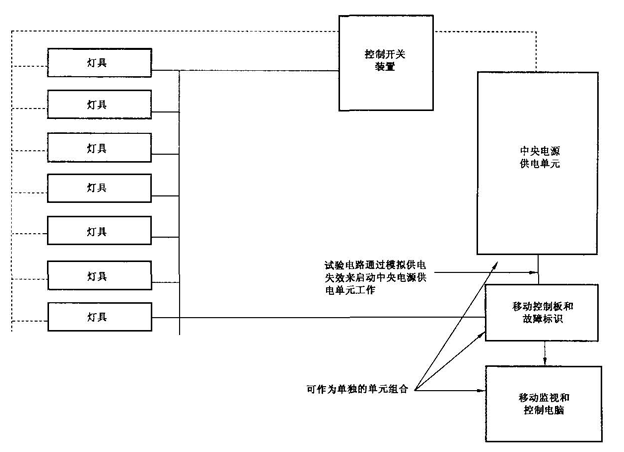

圖A.4 燈具和遙控板之間的直接連接
表A.3 標準符合性指南
| 部件/元件 | 標準 |
| 燈具 | GB 7000.2和GB 26688 |
| 鎮流器 | GB 19510.8 |
| 試驗電路 | GB 19510.12和GB 26688 |
表A.3（續）
附錄B ATS的分類
附錄B
(資料性附錄)
ATS的分類
自動試驗系統(ATS)有不同類型，為了提高選擇過程的速度和效率，已經發展了下列ATS類型：
S型 單個ATS，包括一個帶內裝式試驗設備的自容式燈具，提供燈具情況的本地標示，但仍要求對所有燈具進行手動監視，帶一個由燈具標示信息組成的手動記錄。
P型 收集和顯示試驗結果的試驗設備應監視應急燈具并標示其情況，并需要試驗信息的手動記錄。
ER型 類似于P型，但試驗設備收集結果，而ATS記錄數據。
PRN型 類似于P型或ER型，但帶一個校準故障指示器，可自動給出已試驗燈具失效的遠程標示。
