GB/T 3956-2008 電纜的導體 （完整版）
1 范圍
1 范圍
本標準規定了標稱截面積0.5 mm2～2 500 mm2的電力電纜和軟線用的導體。對單線的數量和尺寸以及電阻值的要求也包括在內。這些導體包括固定敷設的電纜中的實心和絞合的銅、鋁和鋁合金導體，以及柔軟銅導體。
本標準不適用于通信用途的導體。
本標準適用于特定設計的電纜，只要該種類型電纜在本標準中作了規定。
除非指明特定條款中的例外，本標準涉及電纜成品的導體，而不是為電纜擠出而制造或提供的導體。
本標準包括的資料性附錄提供了補充信息，包括電阻測量的溫度校正系數(附錄B)和圓形導體的尺寸范圍(附錄C)。
2 術語和定義
2.1
金屬鍍層 metal-coated
鍍有合適金屬的薄層，如錫或錫合金。
2.2
標稱截面積 nominal cross-sectional area
確定導體特定尺寸的數值，但并不受直接測量影響。
注：本標準中導體的每個特定尺寸應符合最大電阻值的要求。
3 分類
3 分類
導體共分四種：第1種、第2種、第5種和第6種。第1種和第2種導體用于固定敷設的電纜中。第5種和第6種導體用于軟電纜和軟線中，也可用于固定敷設。
――第1種：實心導體；
――第2種：絞合導體；
――第5種：軟導體；
――第6種：比第5種更柔軟的導體。
4 材料
4.1 引言
導體應包含以下類型之一：
――不鍍金屬或鍍金屬的退火銅線；
――鋁或鋁合金線。
4.2 實心鋁導體
圓形或成型實心鋁導體應由鋁制成，且成品的抗拉強度滿足以下要求：
注：以上數值不適用于鋁合金導體。
4.3 絞合圓形和絞合成型鋁導體
絞合鋁導體應由鋁材制成，且單線的抗拉強度滿足以下要求：
注1：以上數值不適用于鋁合金導體。
注2：這一數據只是對絞合前單線的檢驗結果，而不是來自絞合導體的單線。
5 實心導體和絞合導體
6 軟導體(第5種和第6種)
6.1 結構
a) 軟導體(第5種和第6種)應由不鍍金屬或鍍金屬的退火銅線構成；
b) 每根導體中的單線應具有相同的標稱直徑；
c) 每種導體中的單線直徑不應超過表3或表4規定的相應的最大值。
6.2 電阻
按第7章測定的20℃時每種導體的電阻值不應超過表3或表4規定的相應的最大值。
7 符合第5章和第6章要求的檢驗
7 符合第5章和第6章要求的檢驗
按照5.1.1、5.2.1、5.3.1和6.1的要求，應用可行的檢查和測量方法對電纜成品進行檢驗。
按照5.1.2、5.2.2、5.3.2和6.2的要求，應按附錄A進行測量，并按表A.1的溫度校正系數進行修正。
表1 單芯和多芯電纜用第1種實心導體
表1(續)

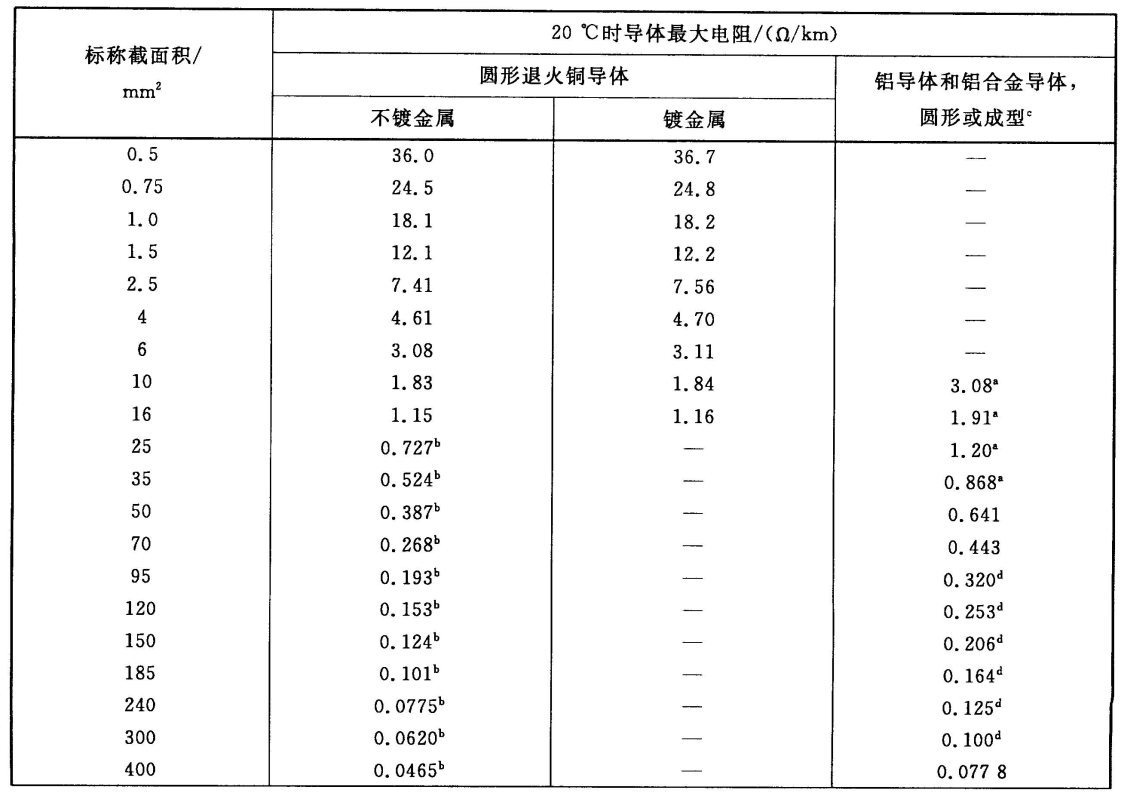

表2 單芯和多芯電纜用第2種絞合導體

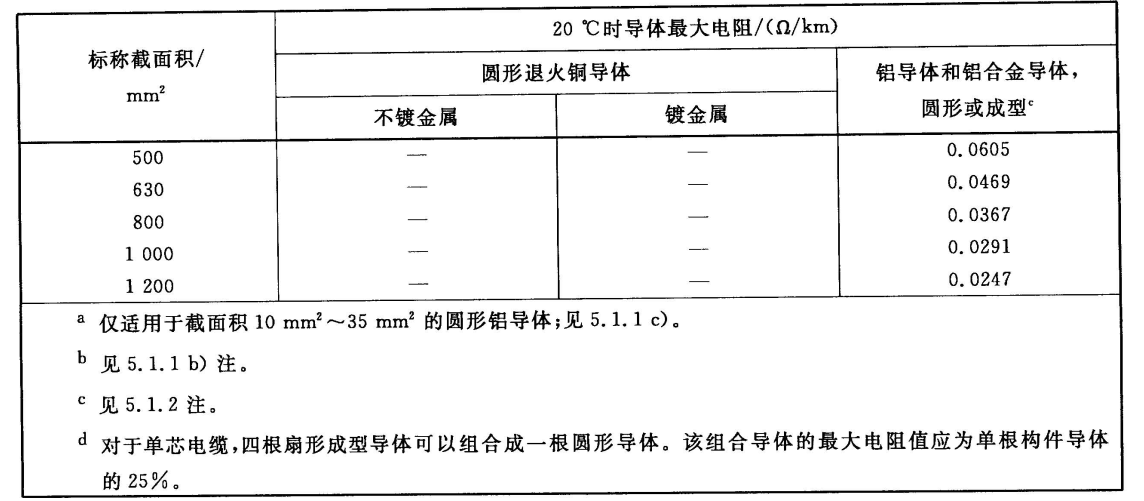

表2(續)

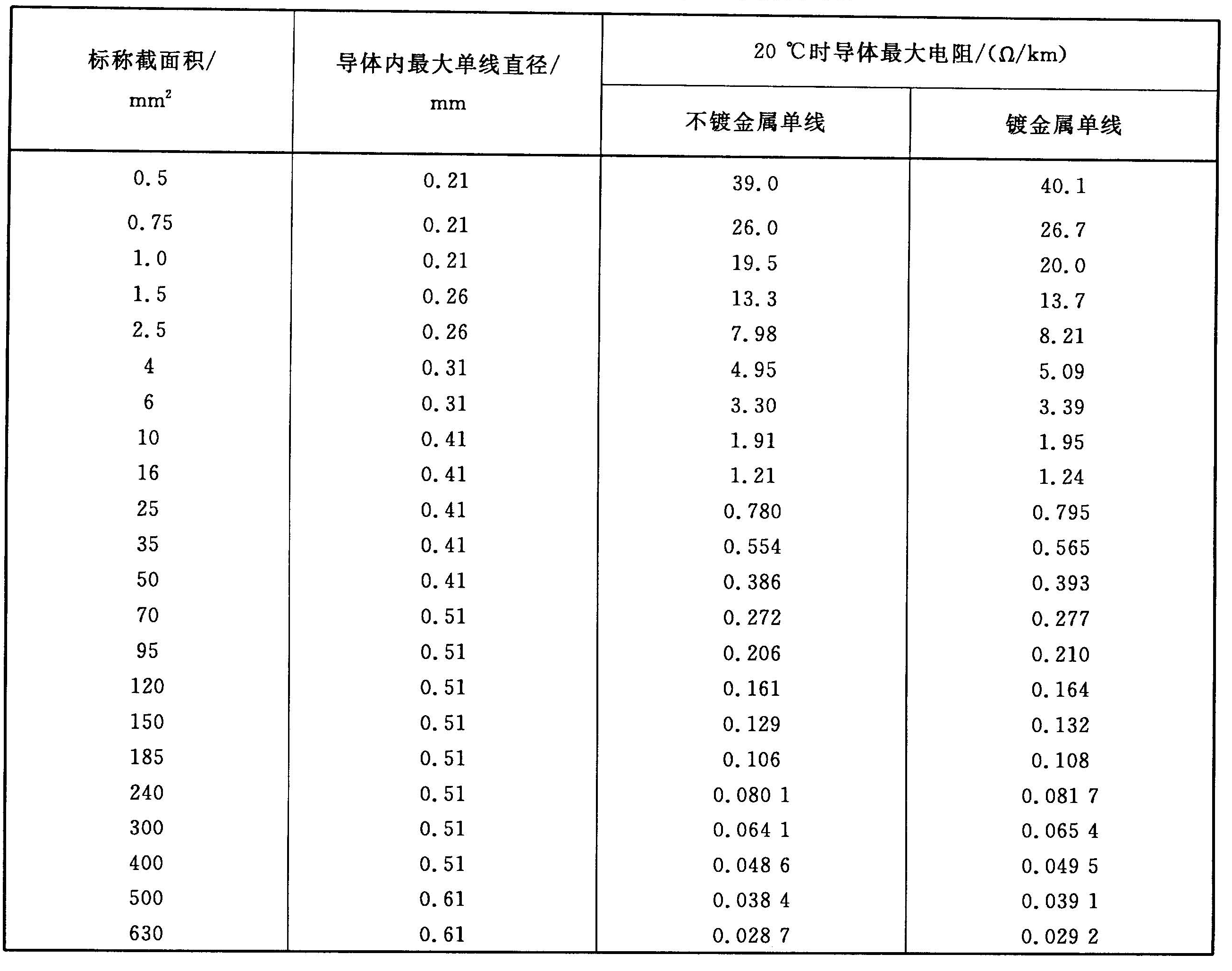

表3 單芯和多芯電纜用第5種軟銅導體
表4 單芯和多芯電纜用第6種軟銅導體
附錄A
附錄A
(規范性附錄)
電阻的測量
電纜應在試驗場地放置足夠長的時間，以確保使用提供的校正系數時，導體溫度已經達到精確測定電阻值允許的水平。
導體直流電阻的測量在整根電纜長度或軟線上，或者在長度至少為1 m的電纜樣品或軟線上和室溫下進行，并記錄測量時的溫度。通過表A.1提供的校正系數修正測量電阻值。
依據整根電纜的長度，而非單獨的線芯或單線長度，計算每公里長度電纜的電阻值。
如果必要，應采用下列公式將電阻值修正到20℃時和1 km長度的電阻值。
式中：
kt――表A.1提供的溫度校正系數；
R20――20℃時導體電阻，Ω／km；
Rt――導體測量電阻值，＆；
L――電纜長度，m。

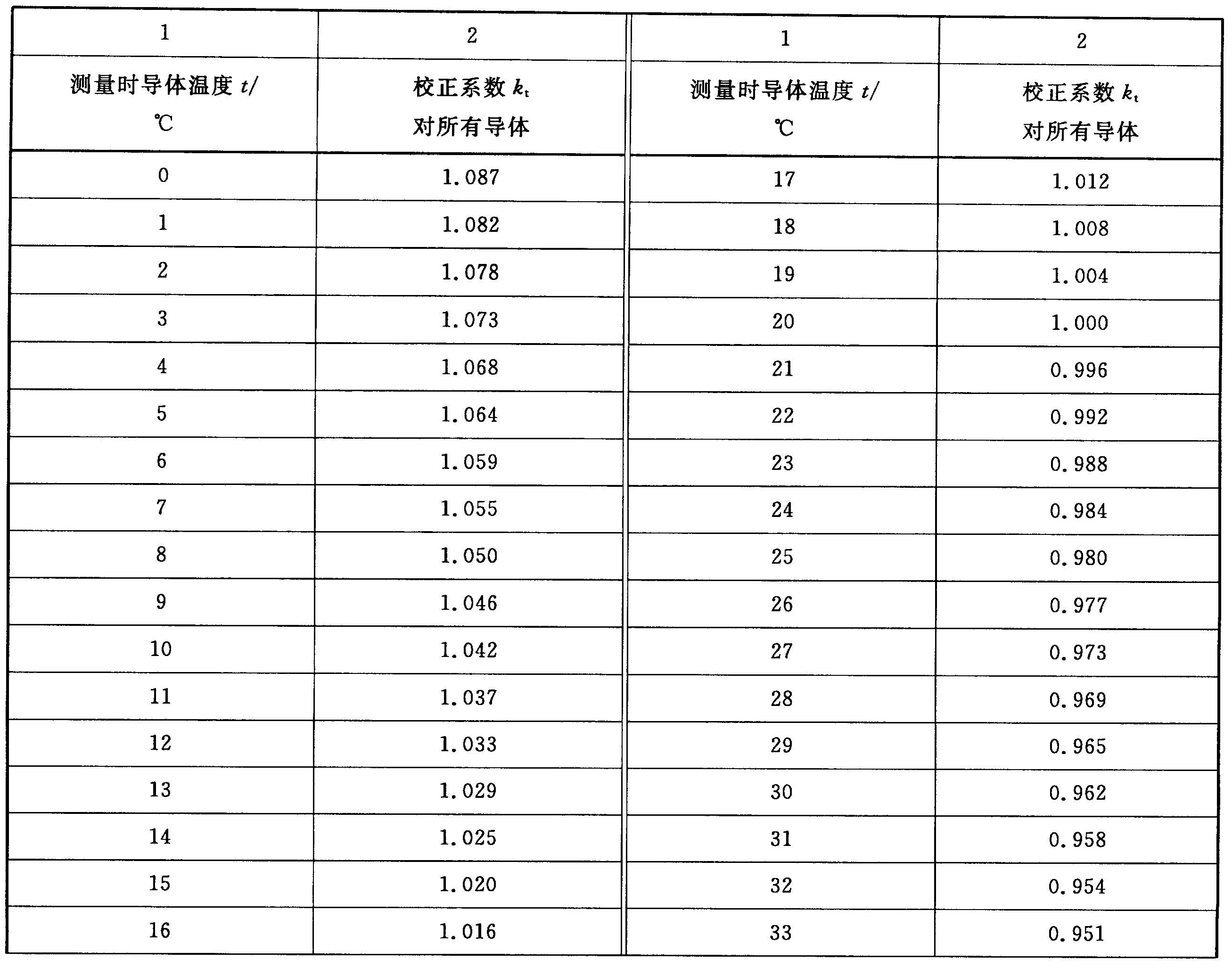

表A.1 導體電阻值的溫度校正系數kt，校正t℃至20℃時的測量電阻值

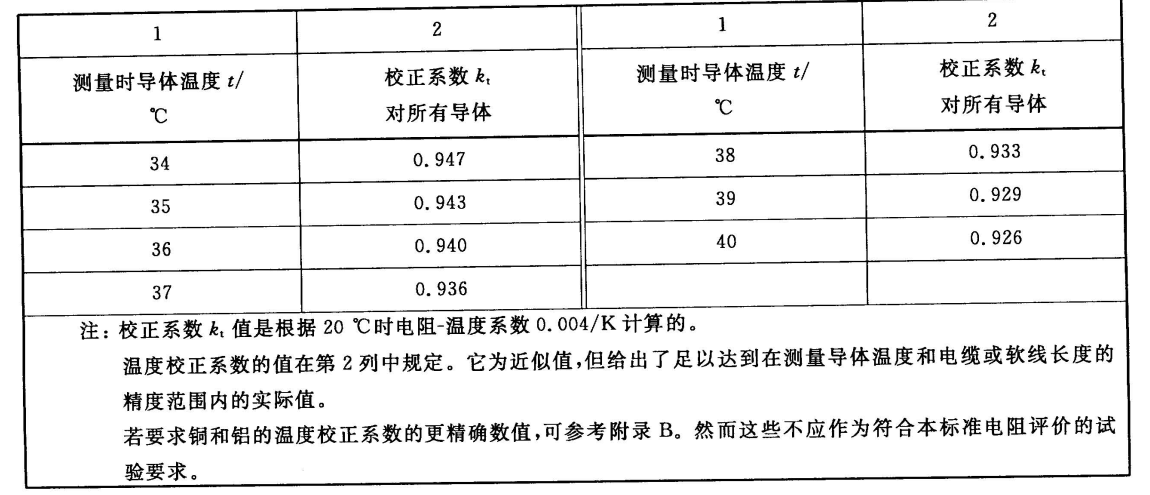

表A.1(續)
附錄B
附錄B
(資料性附錄)
溫度校正系數的精確公式
a) 退火銅導體：不鍍金屬或鍍金屬
b) 鋁導體
注：對于鋁合金，可對制造商提出參考。
在以上所有情形中，t指測量時的導體溫度，單位℃。
附錄C
C.1 目標
本附錄旨在為電纜和電纜連接器的制造商提供指導，以幫助確保導體與連接器的尺寸相匹配。它為包括在本標準內的以下類型導體的尺寸范圍提供導則。
a) 銅、鋁和鋁合金的實心圓形導體(第1種)；
b) 銅、鋁和鋁合金的圓形和緊壓圓形絞合導體(第2種)；
c) 軟銅導體(第5種和第6種)。
C.2 圓形銅導體的尺寸范圍
圓形銅導體的直徑應不超過表C.1給出的值。
如果要求第1種圓形銅導體的最小直徑，可參照表C.3中實心圓形鋁導體或鋁合金導體的最小直徑。
C.3 銅、鋁和鋁合金的緊壓絞合圓形導體尺寸范圍
銅、鋁和鋁合金的緊壓絞合圓形導體的尺寸范圍應不超過表C.2給出的最大值，且不小于其最小值。
對于非緊壓絞合圓形鋁導體或鋁合金導體的例外情況，最大直徑應不超過表C.1中第3列給出的銅導體的相應數值。
C.4 實心圓形鋁導體的尺寸范圍
實心圓形鋁導體和鋁合金導體應不超過表C.3給出的最大值，且不小于其最小值。
表C.1 圓形銅導體的最大直徑――實心、非緊壓絞合和軟導體
表C.1(續)

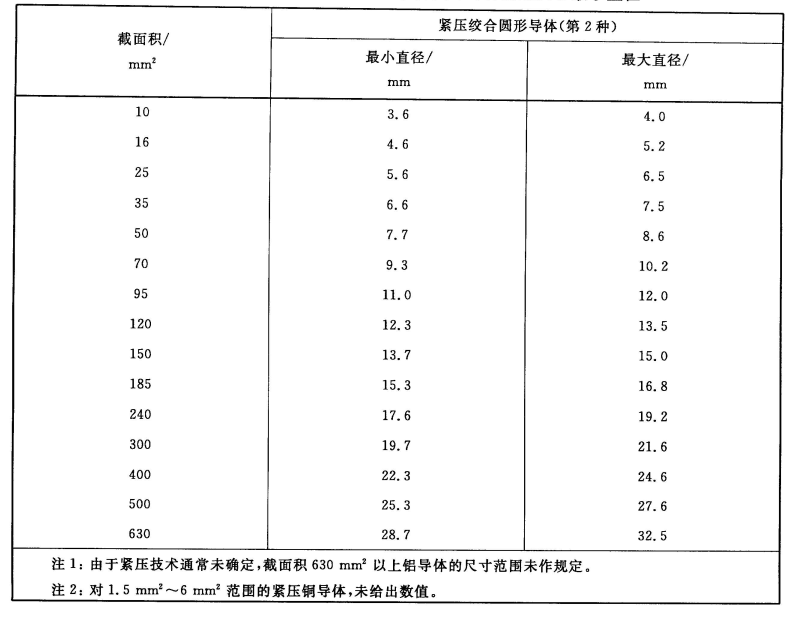

表C.2 銅、鋁和鋁合金的緊壓絞合圓形導體的最大和最小直徑
表C.3 實心圓形鋁導體的最小和最大直徑
